数据电缆有两种:一种是美国推广的100ω电缆，主要针对非屏蔽双绞线(UTP)；另一种是欧洲推广的150ω电缆，主要针对STP:屏蔽双绞线(STP)。
今天，我将专门向您介绍数据电缆的制造方法:
01
第一步:轧制和拉拔
通过使用拉丝机穿过拉丝模的一个或几个模孔，减小了横截面，增加了长度，提高了强度。拉丝是每个电线电缆公司的第一道工序，拉丝的主要工艺参数是模具匹配技术。

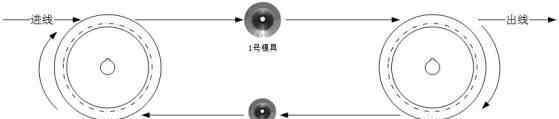

拉丝原理

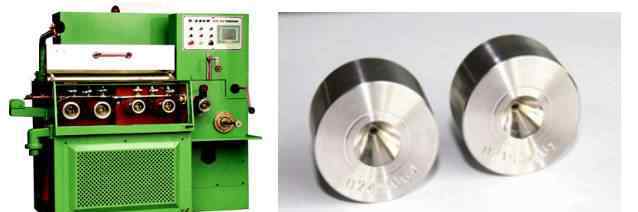

主要设备和部件
02
步骤2:导体绝缘
通过高温挤出机将新拉伸的导线均匀覆盖一层标准高密度聚氯乙烯。

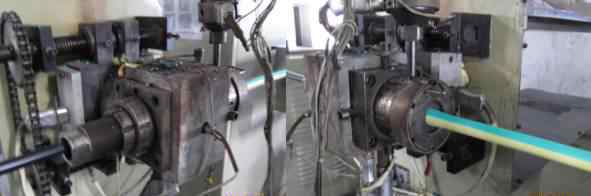

导体穿过挤压机
03
第三步:扭绞电线
绝缘线根据某些电气特性有规律地绞在一起。
先将两根单线扭绞成单位双绞线，再将四组不同捻距的单位双绞线按电气要求扭绞成一组城市电缆。
扭转目的:
1.增加电缆的柔韧性、抗拉强度和稳定性。
2.绞合可以抵消相邻导线的干扰

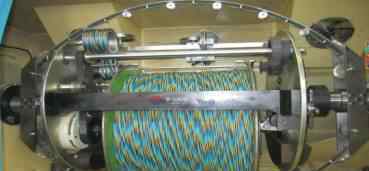

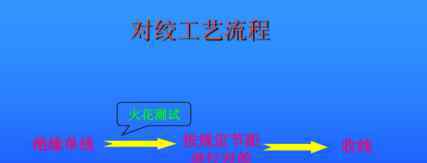

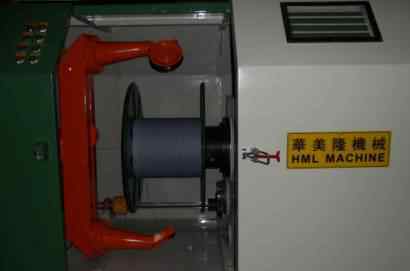

电线被扭绞成双绞线

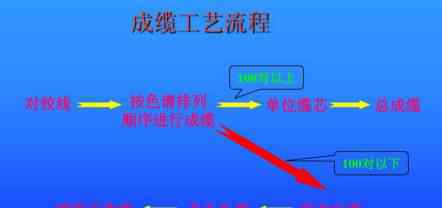

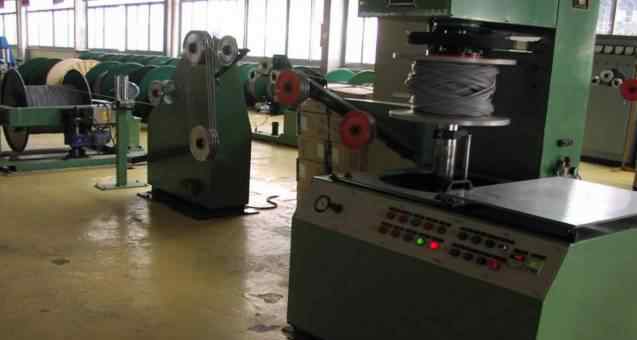

双绞线被扭绞成电缆
04

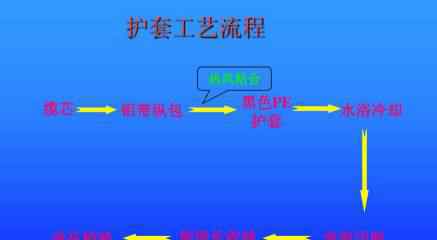

步骤4:挤压外鞘
同时，撕裂绳应添加到UTP挤出外鞘
STP挤压外护套需要铝塑屏蔽带，同时需要撕裂绳
铠装挤出机
05
第五步:电码喷涂
电缆喷码

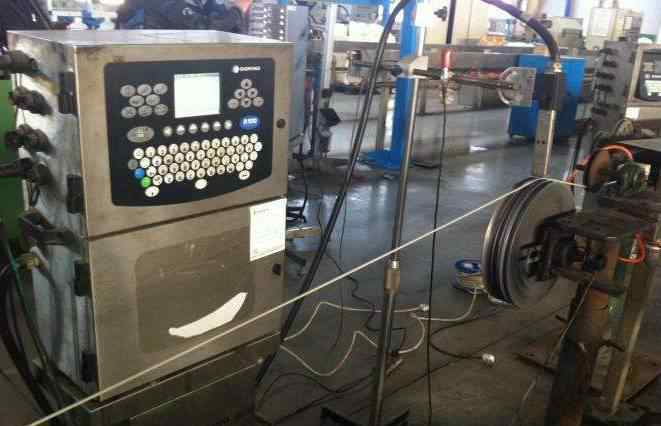

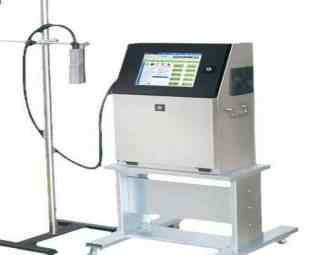

喷墨式打印机
06
第六步:做一个盘子
喷码后的电缆由绕线机绕成定量成品线。
8个字符放入一个盘中
07

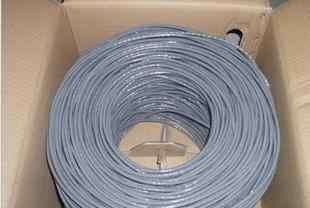

第七步:包装
