锂电保护芯片 知识分享:锂电池PACK以后,8招学会保护板的维修方法大全!

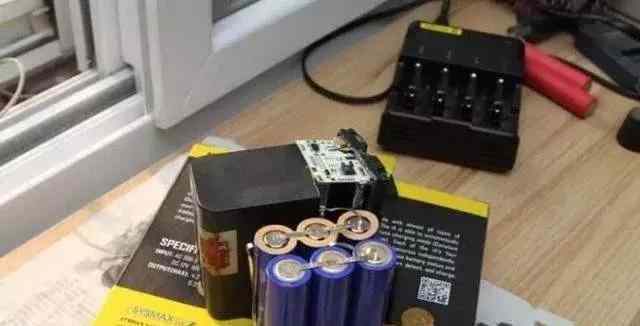

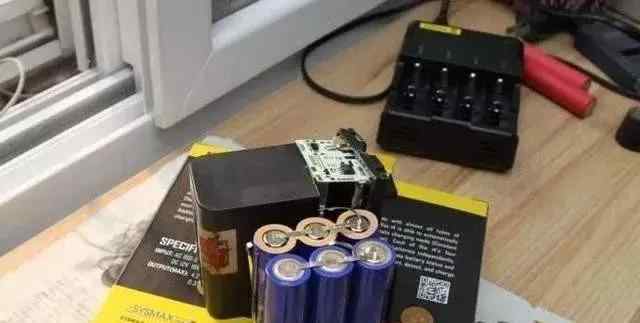

制作锂电池组时,最重要的部件之一是保护板。如果电池有缺陷,电池芯正常,如何判断保护板好坏?来按照我的测试方法,学习一下8招修复护板。

如果电池坏了,那么如果保护板坏了,电池坏主要表现在以下几个方面:

1.无电压2.电压低3.不充电4.无内阻5. 内阻大6.无电阻7.过流大8.不解码。 A:3.7V保护板电路图配置

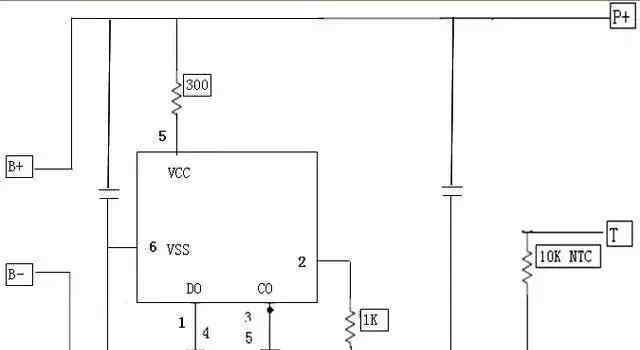

3.7V保护板配置

B:7.4V保护板电路图配置

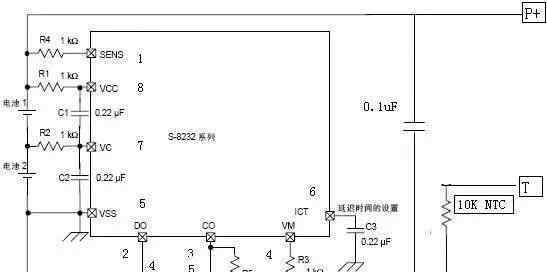

以IC8232为例

第1条:异常电压分析

1.无电压/低电压

用万用表测量电池电压

万用表开关选择直流20V档位.用红表笔接触电芯正极,黑表笔接触电芯的负极,如万用表显示无电压或电压很低,证明电芯为不良品,可能电芯内部微短路。保护板正负极有无接反。仪器在给电池充电时相当于强制过放。镍片是否脱落。

第二条:充电不良异常分析

测试保护板的正极和负极,测试集成电路输出

1.不收费

1)万用表开关选择DC 20V档。

2)用红色探针接触电池正极或保护板P+,用黑色探针接触保护板P-。万用表显示输出电压应等于蓄电池电压。测试中有两种情况:

a、无输出电压:①电池单体电压是否正常。

②保护IC的电源引脚5电压是否正常;如果没有电压,检查电压采样电阻是否下降。

③保护IC或MOS管损坏。

B.输出电压低:①检查IC的过充引脚3是否在7V以上。如果电压低,检查该引脚的分支是否焊接不良。

②检查IC的过放引脚的引脚1是否在7V以上,如果电压低,则检查该引脚的分支是否焊接不良。

③检查保护IC负极是否与电池负极连接。

④保护IC或MOS管有缺陷。

第三条:异常内阻

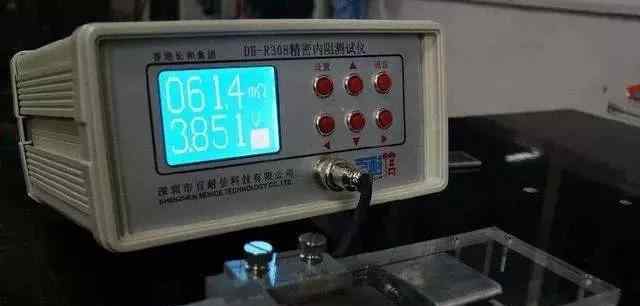

内阻测试仪测量内阻

1.无内阻或大内阻

a、无内阻:①检查MOS管引脚是否焊接不良。

②更换MOS管。

B.内阻大:①探头是否接触不良或氧化。

(2)检测电池芯的内阻是否超标

③保护板内阻是否超标。

④电池芯上是否有更多的镍片。

2.无阻力/大阻力

(1)从测量和识别电阻片的线上向后看,检查识别电阻片是否有脱焊现象。

②是否有错抗。

③识别电阻分支是否短路。

④识别电阻分支是否开路。

第4条:异常过电流

测试过电流

1.无过流/大过流

①检查过流检测脚分支是否断开。

②更换保护IC。

第五条:带芯片的保护板,异常芯片(指通信)

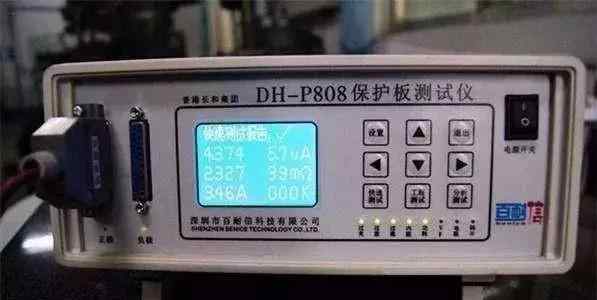

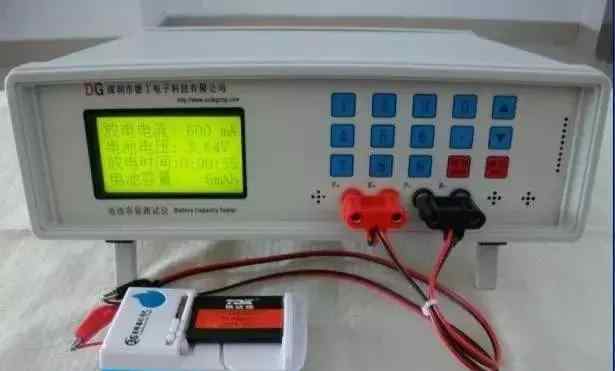

保护板测试仪

1.不解码

(1)检查试验台是否有接触。

②检查芯片周围的三极管和二极管是否有缺陷。

③更换芯片。

总结:以上五篇文章综合运用了四种方法:

1.比较法

2.视觉方法

3.电压测量方法

4.开关测试方法

通过上述方法,如果保护板没有修复好,就必须报废
