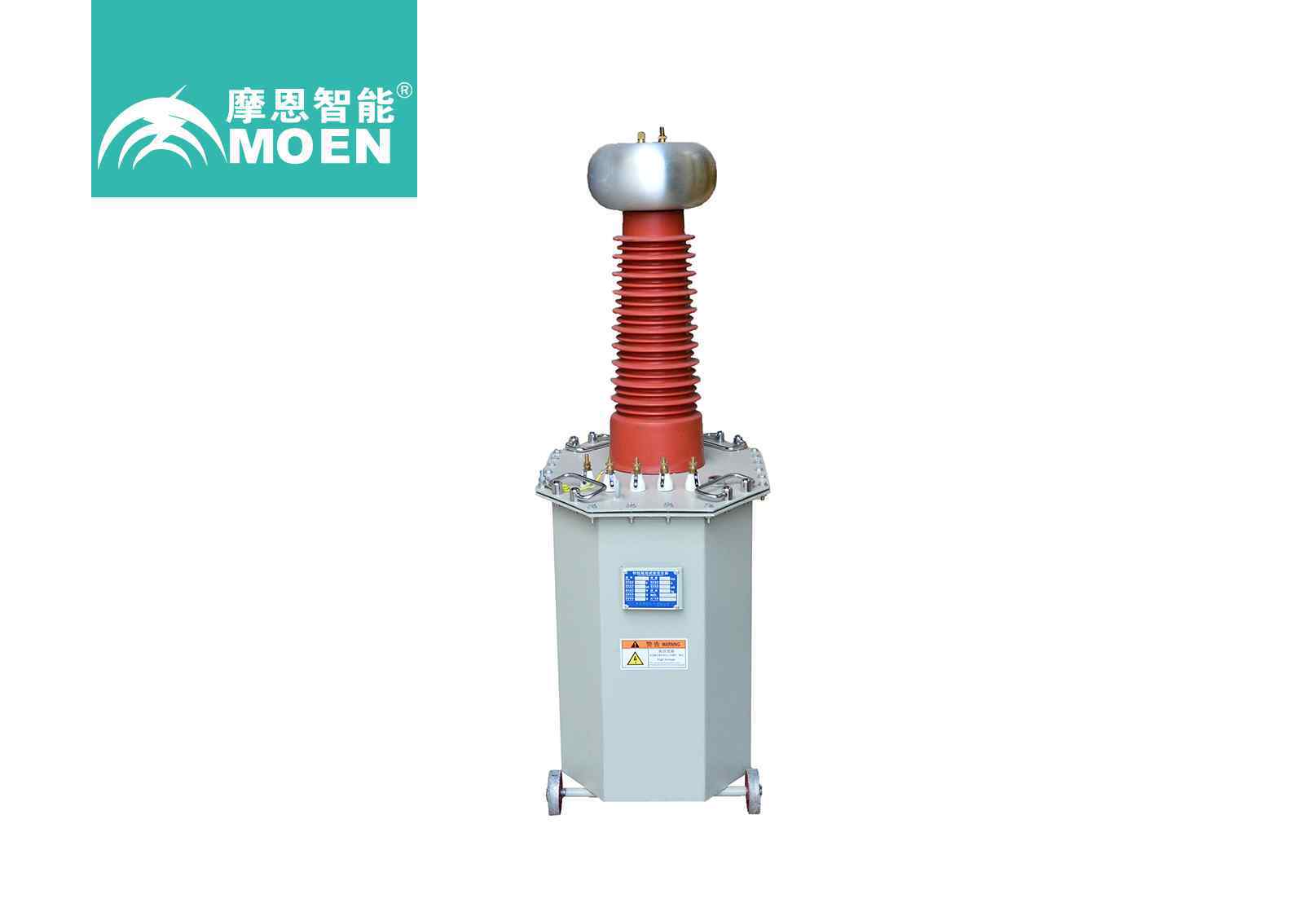

MEYD和TDM系列轻型高压试验变压器为单相变压器,接线组I.I .接至220v电源的∕XC∕TC系列操作箱。电压由操作柜中的自耦变压器调节到0-200伏,并输出到MEYD和TDM测试变压器的初级绕组。根据电磁感应原理,可以在测试变压器的高压绕组中获得测试所需的高压。

1.单个MEYD试验压缩机的工作原理图见

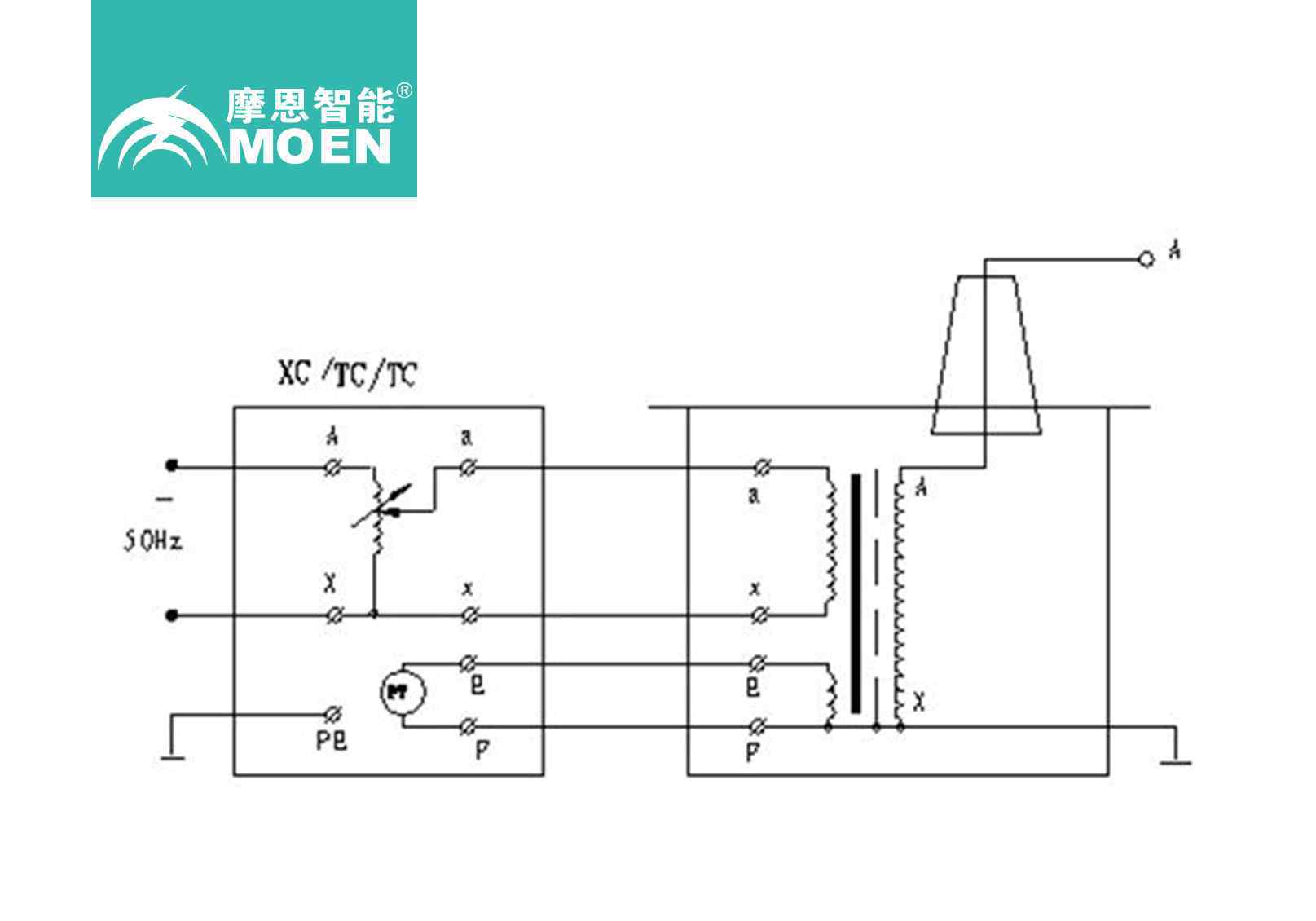

图1:单个MEYD高压试验变压器示意图

2.单个MEYD时分复用测试变压器的工作原理图见。图中高压套管内装有高压硅电抗器,串联在高压电路中进行半波整流,获得DC高压。当高压硅堆与短路棒短路时,可获得工频高压作为交流输出状态;当短路棒被取消时,它被用作DC输出状态。

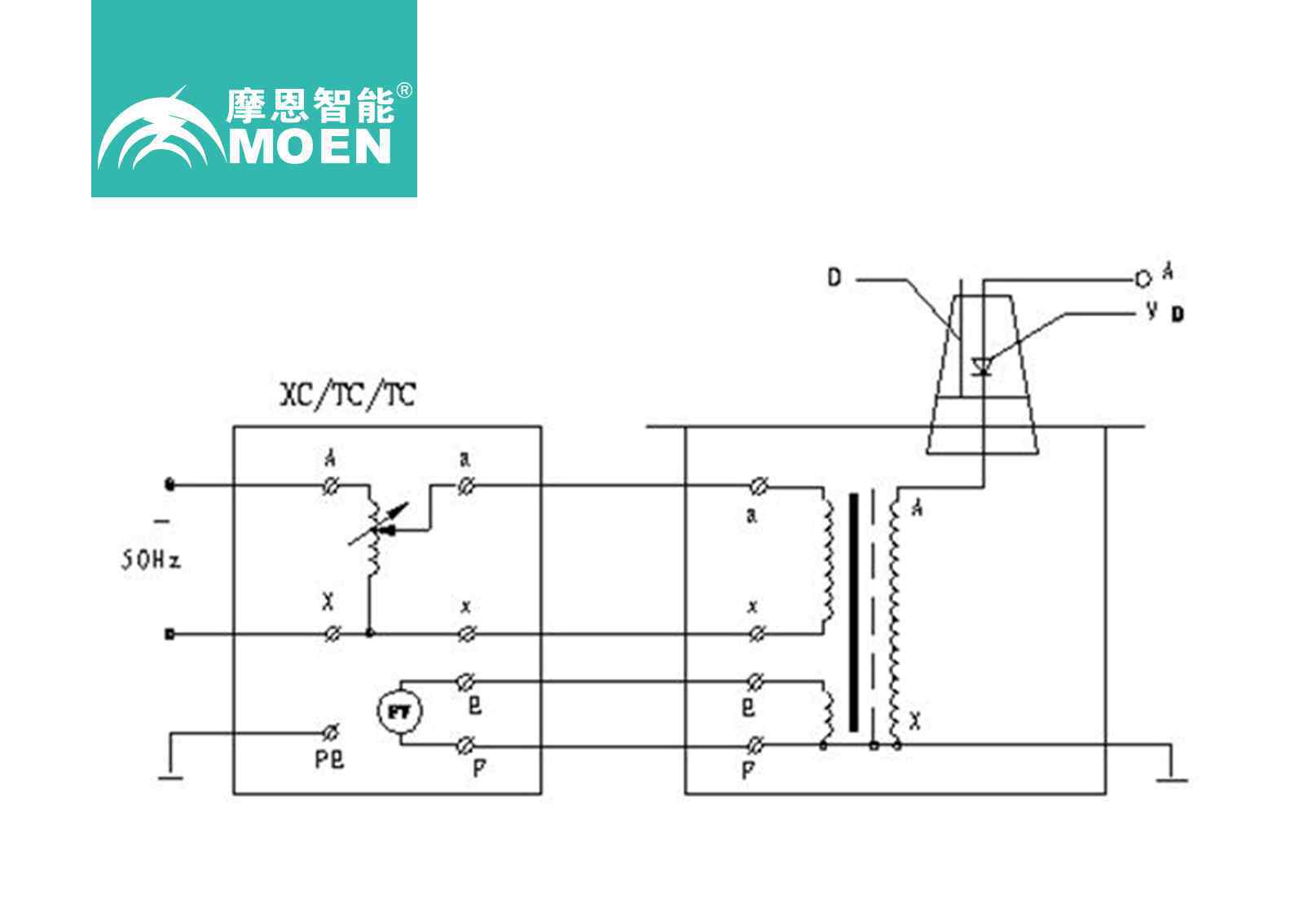

图2:单个时分复用交流/DC测试变压器的示意图

图中:D——短路棒VD——高压硅堆

3.三个试验变压器串联获得更高电压的连接原理见图5。级联式高压试验变压器具有很大的优势,因为整个试验装置由几个单独的试验变压器组成,容量小、电压低、重量轻,便于运输和安装。由于它可以串联到单个测试变压器的输出电压高几倍的地方组合使用,所以也可以分成几套单个测试变压器单独使用。整个装置投资小,经济实用。在图5中,在第一级和第二级的每个单元测试变压器中有一个励磁绕组A1、C1和A2、C2。在级联试验变压器的基本原理图中,试验变压器一的初级绕组a1x1采用低压电源,单个试验变压器一、二、三的输出电压均为v,励磁绕组A1和C1向二级试验变压器二的初级绕组供电;二级试验变压器ⅱ的励磁绕组A2和C2向三级试验变压器ⅲ的初级绕组供电。二级试验变压器ⅱ和三级试验变压器ⅲ的箱分别处于1V和2V的高电位,因此箱与地绝缘,试验变压器ⅰ的箱接地。这样,第一、第二和第三测试变压器对地的额定输出电压分别为1V、2V和3V。额定容量分别为3P、2P和1P。

图3:三个测试充电器级联示意图

图中:P-电容电压G1,G1-绝缘支架

MEYD TDM试验变压器高压套管内的高压硅电抗器未显示,其原理同上图。
