键盘扫描原理 【硬件小百科】4*4矩阵键盘的扫描原理

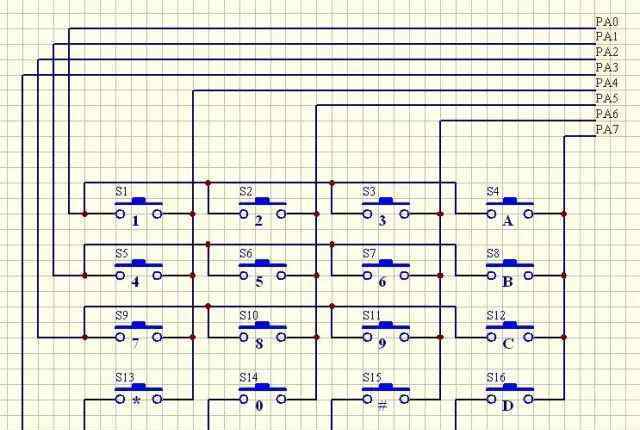

初学者必须经历的一个实验是4*4矩阵键盘的代码编写，如上图:

本文首先研究了如何用51单片机点亮发光二极管，以及基于CPLD-EPF10K10LC84-4的交通灯设计。首先，矩阵键盘的动态扫描有点复杂。不可能读取一个端口的数据，然后立即得到结果。这就需要依次扫描判断每一行的按键，然后得出结果。如上图所示，首先扫描第一行，即四个键的状态S1、S2、S3和S4。在PA端口输入0XFE。

0XFE变成二进制1111 1110。为了方便起见，请记住在每四个数字之间添加一个空空格。1111 1110这个数据放在PA端口，假设此时按下S1，会发生什么？PA0处于低电平，按下S1后打开S1，导致PA4的电平从1降到0，所以PA端口的数据变成1110 1110，十六进制为0XEE。所以我们知道S1受到了压力。

假设S3被压，会发生什么？PA6的电平下拉，PA的端口数据变成1011 1110，即0XBE。这样我们就知道，每一行的每一个键按下，都会有一个对应的唯一值。

这就是矩阵键盘的扫描原理！发个源码。

void matrixkeyscan

{

uchar temp，key

P3 = 0x Fe；

temp = P3；

temp = temp & amp0xf0

if

{

delay ms；

temp = P3；

temp = temp & amp0xf0

if

{

temp = P3；

开关

{

案例0xe:

key = 0；

打破；

案例0xde:

key = 1；

打破；

案例0xbe:

key = 2；

打破；

案例0x7e:

key = 3；

打破；

}

while

{

temp = P3；

temp = temp & amp0xf0

}

显示器；

}

}

P3 = 0 xfd；

temp = P3；

temp = temp & amp0xf0

if

{

delay ms；

temp = P3；

temp = temp & amp0xf0

if

{

temp = P3；

开关

{

案例0xed:

key = 4；

打破；

案例0xdd:

key = 5；

打破；

案例0xbd:

key = 6；

打破；

案例0x7d:

key = 7；

打破；

}

while

{

temp = P3；

temp = temp & amp0xf0

}

显示器；

}

}

P3 = 0 xfb；

temp = P3；

temp = temp & amp0xf0

if

{

delay ms；

temp = P3；

temp = temp & amp0xf0

if

{

temp = P3；

开关

{

案例0xeb:

key = 8；

打破；

案例0xdb:

key = 9；

打破；

案例0xbb:

key = 10

打破；

案例0x7b:

key = 11

打破；

}

while

{

temp = P3；

temp = temp & amp0xf0

}

显示器；

}

}

P3 = 0xf7；

temp = P3；

temp = temp & amp0xf0

if

{

delay ms；

temp = P3；

temp = temp & amp0xf0

if

{

temp = P3；

开关

{

案例0xe7:

key = 12

打破；

案例0xd7:

key = 13

打破；

案例0xb7:

key = 14

打破；

案例0x77:

key = 15

打破；

}

while

{

temp = P3；

temp = temp & amp0xf0

}

显示器；

}

}

}
