跳线架 什么是“跳线架、配线架、理线架”？

“跳线架和配线架”作为网络机柜布线中的两个利器，大家应该都很熟悉，也经常见到，只是没有注意到它们的意义。因此，本文将一起研究什么是跳线框架、配线架和导线管理器，以及它们在网络机柜布线中起什么作用。

什么是跳线？

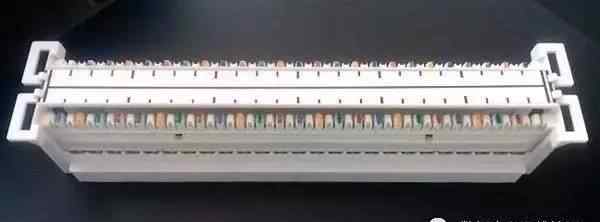

跳线框架由阻燃模块化塑料部件组成，这些部件配有几个用于端接成对导线的齿形带。使用788J1专用工具，可以将导线对按顺序“冲压”到跳线框架上，以完成语音干线电缆和语音水平电缆的端接。常用规格有:100双，200双，400双。

跳线框架的功能

1.可以减少诸如交换机之类的网络设备的接口损失

2.布线规范、整齐、美观、专业

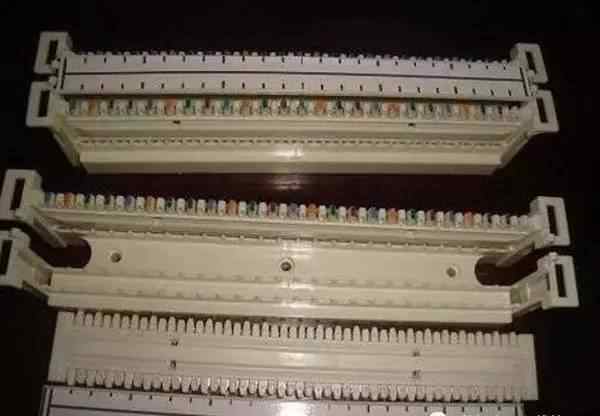

在外观上，跳跃者看起来像一排排鱼骨，也称为鱼骨架。它通常用于电话连接。跳线框架的功能是为高密度语音数据电缆连接提供方便快捷的端接和分配。跳线架可用于壁挂式机器和立式机柜。跳线功能广泛，适用于所有高速应用，如语音通信系统和多媒体。

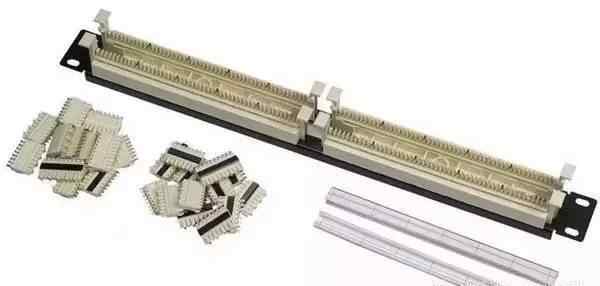

一般跳接架可以起到110连接块跳接架的作用。跳投框有很多种。目前市场上有50双和100双腿和无腿；有4对和5对连接块可供选择。跳线框的功能也与跳线框的类型有关。不同类型的跳线框功能不同，用户在综合布线时应选择适用的跳线框。

为什么要用电话跳线？

一般用于有程控电话的机房。电话线连接到程序控制器后，就是从程序控制器出来的分机号码线。然后把这些电线都放在跳线架上，再从出线架出去到你的分机号码，你在配线架上标注号码。那部电话有问题。维修时，请检查配线架上的标签，然后沿着线路找到该线路。很简单。如果你不需要跳线，它会杀了你。台词全乱了。

什么是配线架？

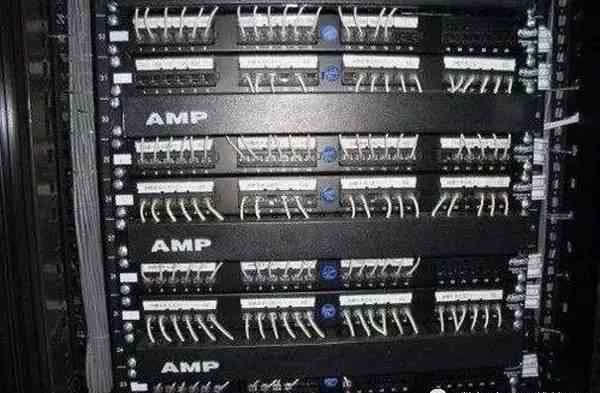

配线架作为网络的“神经中枢”，用于终端用户线或中继线，可以对它们进行分配和连接。配线架是管理子系统中最重要的组成部分，是实现垂直干线和水平布线子系统交叉连接的枢纽。配线架通常安装在机柜或墙壁中。通过安装附件，配线架可以满足UTP、STP、同轴电缆、光纤、音视频的需求。网络工程中常用的配线架有双绞线配线架和光纤配线架。根据地点和用途的不同，可分为主配线架和中间配线架两类。

使用

配线架定位是管理本地端前端信息点的模块化设备。进入机房后，前端的信息点电缆首先进入配线架，打在配线架的模块上，然后用跳线连接配线架和交换机。一般来说，配线架是用于管理的设备。例如，如果没有配线架，前端的信息点直接连接到交换机，如果电缆有问题，就会重新布线。此外，管理混乱，多次插拔可能会损坏交换机端口。配线架的存在可以解决这个问题，更换跳线可以达到更好的管理。

使用和使用主要根据网络点总数或本楼层的网络点数量进行配置。不同的建筑，不同的系统设计，主要设备之间的配线架也会不同。比如一栋楼只有四层，主机房设在一层，所有楼层的网点都进入机房，所以配线架的数量等于该楼的所有网点/配线架端口。)，加上一定的保证金；如果一栋楼有9层，主机房设在4层，为了避免电缆过长，每层可能有子机房和交换设备。那么主设备之间的配线架等于4楼网点数/配线架端口数。).

配线架是管理子系统中最重要的组成部分，是实现垂直干线和水平布线子系统交叉连接的枢纽。配线架通常安装在机柜或墙壁中。通过安装附件，配线架可以满足UTP、STP、同轴电缆、光纤、音视频的需求。网络工程中常用的配线架有双绞线配线架和光配线架。

什么是电线整理器？

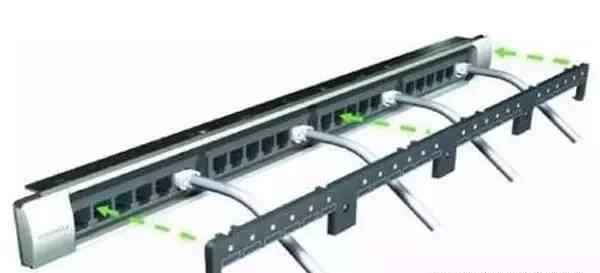

电缆组织器是安装在机柜内的附件，与配线架配合使用，可以使电缆更顺畅、平行地进入机柜配线架。布线架简化了交叉连接系统的规划和安装。简单来说就是整理网线，不要搞得太乱。和网络没有直接关系，只是为了以后管理好，让机柜整体布线更加美观规范。

使用

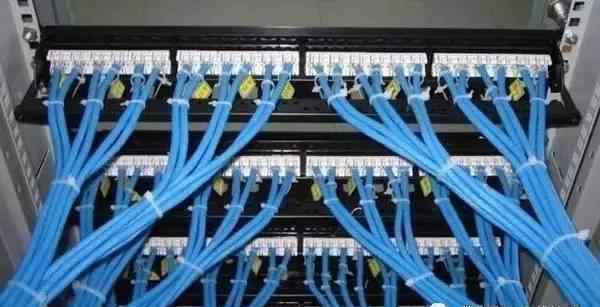

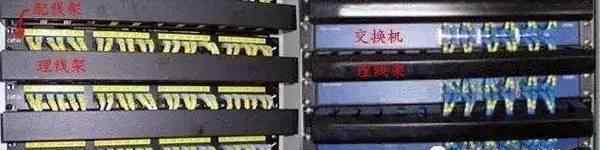

配线盒和配线盒用在配线架和开关之间的机柜中。理线器可以安装在机架前端，为设备布线或跳线提供水平电缆管理，使电缆在压入模块之前不会多次直角转弯，从而减少电缆本身的信号辐射损耗和对周围电缆的辐射干扰。由于理线器使水平双绞线有规律的平行进入模块，未来线路扩展时，不会因为更换一根电缆而更换大量电缆，从而保证了整体的可靠性，即提高了系统的可扩展性。

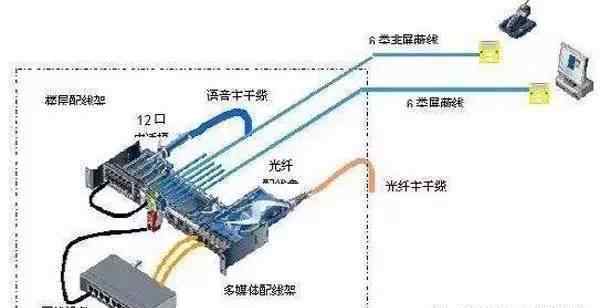

配线架和导线管理器之间的关系

配线架用于综合布线，网线用引线键合机按颜色打入配线架。线架可以让你的柜内布线更加美观。信息插座固定在里面有模块的墙上，网线也要按颜色打入模块。配线架和电缆管理架是用于规范网络布线的设备，一般用于网络安装。).它们与开关一起使用，并安装在机柜中。

配线架和配线管理在综合布线中起着至关重要的作用。只有把项目中的线路整理好，其他工作才能有条不紊的进行。

跳线架和配线架的区别

跳线帧用于传输语音信号；配线架用于传输网络信号。但实际上，两者之间的含义取决于其前因。例如，‘110跳线框’和‘110配线架’都是指同一件事；例如，“RJ45配线架”和“配线架”一般被认为是网络配线架。

跳楼架:看起来像鱼骨，也叫鱼骨。通常用电话。

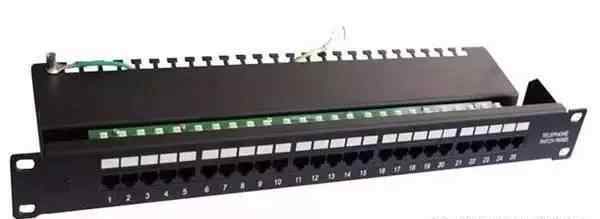

配线架:从背面看类似跳线架，但是正面变成了RJ45端口，特别方便电脑网线连接。

跳线架和配线架的功能也大不相同

跳线架用于高密度语音数据电缆连接，提供方便快捷的端接和分配。跳线架可用于壁挂式机器和立式机柜。

配线架作为综合布线系统的核心产品，起着灵活切换、灵活分配和传输信号全面统一管理的作用。是一种规范，也是为了整洁，看起来不乱，能清楚的知道什么是什么。就是让换线更容易。
