风向玫瑰图的判读技巧

“风向玫瑰”图也叫风向频率玫瑰图，根据各方向风的出现频率，以相应的比例长度，按风向从外向中心吹，描在用8个方位所表示的图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线（如图一），就是风向玫瑰图。由于该图的形状形似玫瑰花朵，故名“风向玫瑰”图。

风向玫瑰图在气象统计、城市规划、工业布局等方面有着十分广泛的应用。例如，把居民区布置在主导风向的上风向，空气清新，环境优美；把污染大气的工厂布置在主导风向的下风向，最小风频的上方向；在季风气候区，污染大气的工厂应布局在与季风风向垂直的郊外，以减轻大气对城市的污染。

一、【判读技巧】

1、 判断风向

风向玫瑰图上所表示的风向即风的来向，是指从外面吹向地区中心的方向。如图二中，①表示北风，②表示西风；图三中，③表示东北风，④表示西南风。

2、 判断风向频率

风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比。图中线段最长者，即外面到中心的距离越大，表示风频越大，其为当地主导风向；外面到中心的距离越小，表示风频越小，其为当地最小风频。如图二中，①线段最长，为当地的主导风向；②线段最短，为当地的最小风频。如果当地的主导风向相反，则为季风风向，如图三中，其主导风向为东北风和西南风。

二、【典例精析】

例1、读上海某年的风频玫瑰图，据此回答：

（1）这一年上海的最大风频的风是，一般多出现在季。

（2）如果仅考虑城市大气环境保护，上海的石化工业应分布在城市的方向的郊外，这是因为。

（3）这一年上海年降水量达到近20年的最大值，从图中可以看出的原因是。

（4）如果该图表示风速玫瑰图，最大风速的风产生的主要原因是（ ）

A．亚洲高压中心与阿留申低压中心间的气压差大

B．亚洲高压中心与冰岛低压中心间的气压差大

C．亚洲低压中心与夏威夷高压中心间的气压梯度力大

D．亚洲低压中心与亚速尔高压中心间的气压梯度力大

解析：（1）风向指的是风的来向，图中表示东南风的线段最长，风频最大。由于上海是亚热带季风气候，东南季风多出现在夏季。（2）城市中大气污染严重的企业，布置在最小风频的上风向，对城市的影响时间是最少的。如图所示，最小风频的上风向为城市的西南角，所以上海的石化工业应分布在城市的西南方向的郊外。（3）来自海洋的气流影响越大，降水量一般情况下就越多。（4）风的大小决定于水平气压梯度力，图示中的最大风频是夏季的东南季风，其形成受亚洲低压和夏威夷高压的影响。

参考答案：（1）东南风 夏季 （2）西南 大气污染严重的企业布置在最小风频的上风向，对城区的影响最小 （3）这一年来自海洋的偏东风的风频极大，带来了充足的水汽，降水较多 （4）C

例2．根据气候的相关知识，完成下表：

风频玫瑰图：

备选的城市：E．北京 F．中山站（科考站） G．伦敦 H．加尔各答

风频玫瑰图 最大风频的风向 城市（气候类型） 最大风频影响下的气候特征 A B C D

简析：先判断出各地的气候：温带海洋性气候的伦敦、热带季风气候的加尔各答、温带季风气候的北京、极地冰原气候的南极中山站，再根据各气候的盛行风向来填表。

参考答案：

A──西南风──伦敦（温带海洋性气候）──全年温和多雨；

B──西南风──加尔各答（热带季风气候）──高温多雨；

C──西北风──北京（温带季风气候）──寒冷干燥；

D──东南风──中山站（冰原气候）──严寒干燥

三、【巩固训练】

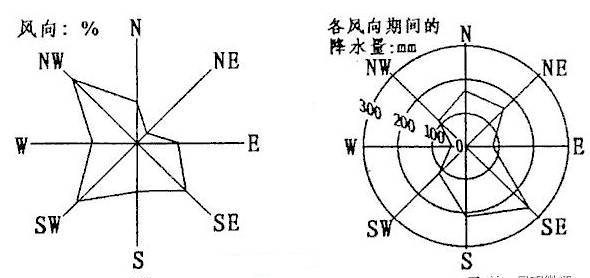

读某城市的风向玫瑰图（全年各月平均风向频率）和雨量与风向关系图（某风向期间的降雨量），回答1—3题。

1．该地最小风频风向为（ ）

A．东南风B．西北风C．东北风D．西南风

2．某地风向与雨量的相关情况，正确的是（ ）

A．吹西风和东风时，雨量最多

B．吹北风和南风时，雨量最少

C．吹东南风和西南风时，雨量最少

D．吹南风和东南风时，雨量最多

3．该城市建设火电厂，最佳区位在城市的（ ）

A．东北地区B．西南地区C．东南地区D．西北地区

4、读我国东部某城市风向玫瑰图和工业区划图，回答下列问题。

（1）该城市一年中的最大风频的风向是，试分析其形成的主要原因？

（2）简要评价图中数字表示的地区布局的五种工业部门是否合理，并分别说明理由。

【参考答案】1—3 C D A

（1）西北 冬季盛行来自蒙古．西伯利亚一带的冬季风；受地转偏向力的影响形成西北风。

（2）①钢铁厂合理 位于城市盛行风最小风频的上风方向；交通便利。

②纺织厂合理 无污染的企业可以布局在市区，便于工人上下班。

③印染厂不合理 分位于城市河流的中、上游，有水污染。

④化工厂不合理 位于城市盛行风的上风方向，有空气污染；位于城市河流的上游，有水污染。

⑤造纸厂合理位于城市河流的下游，水污染不会影响城市。
