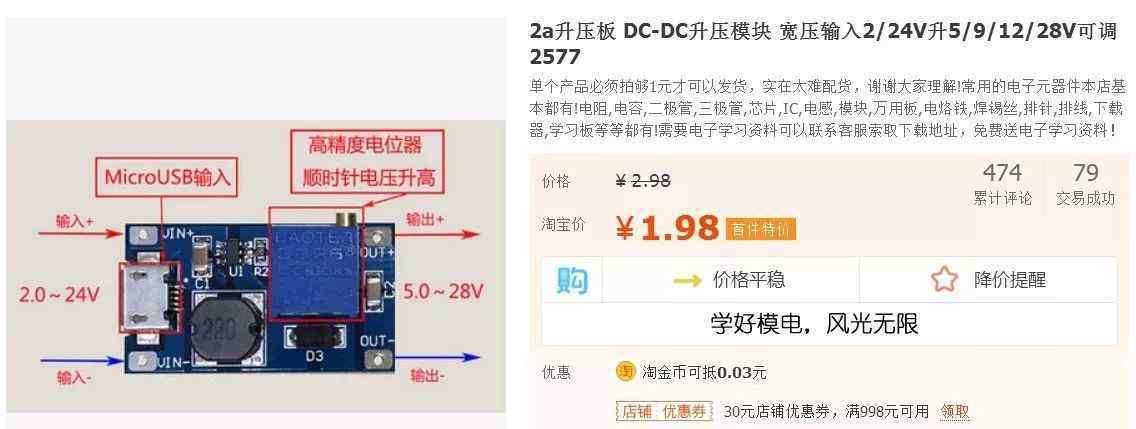

还在担心模电实验的电源问题?其实你可以用1-2块钱做一个基于SDB628的助推器模块,当然成品也可以买。

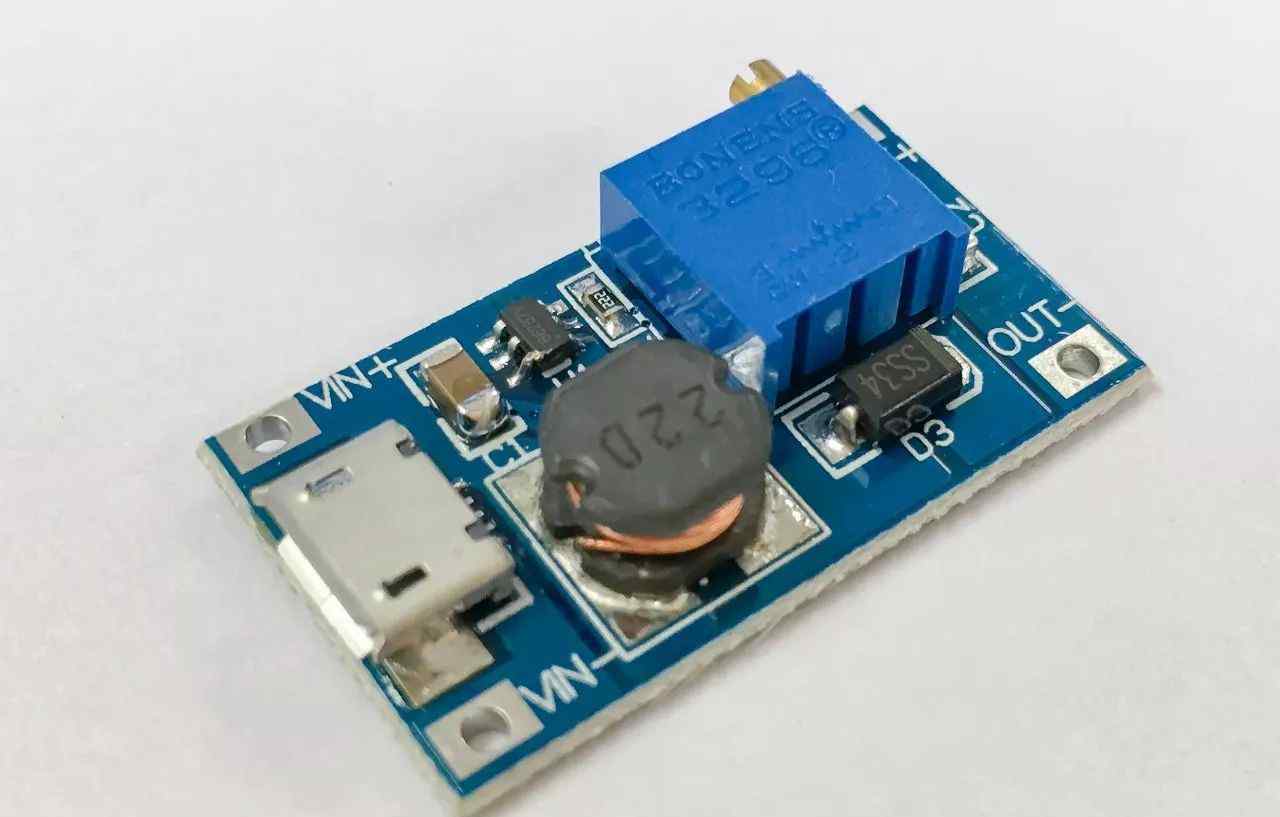

通用串行总线供电的DC升压模块
升压模块可以通过USB供电,也可以通过焊接导线连接到任何电源。输入电压要求不低于2V,输出电压可以在5V到26V之间调节(通过调节微调电位器实现)。工作电流建议在1A左右,最大不超过2A。

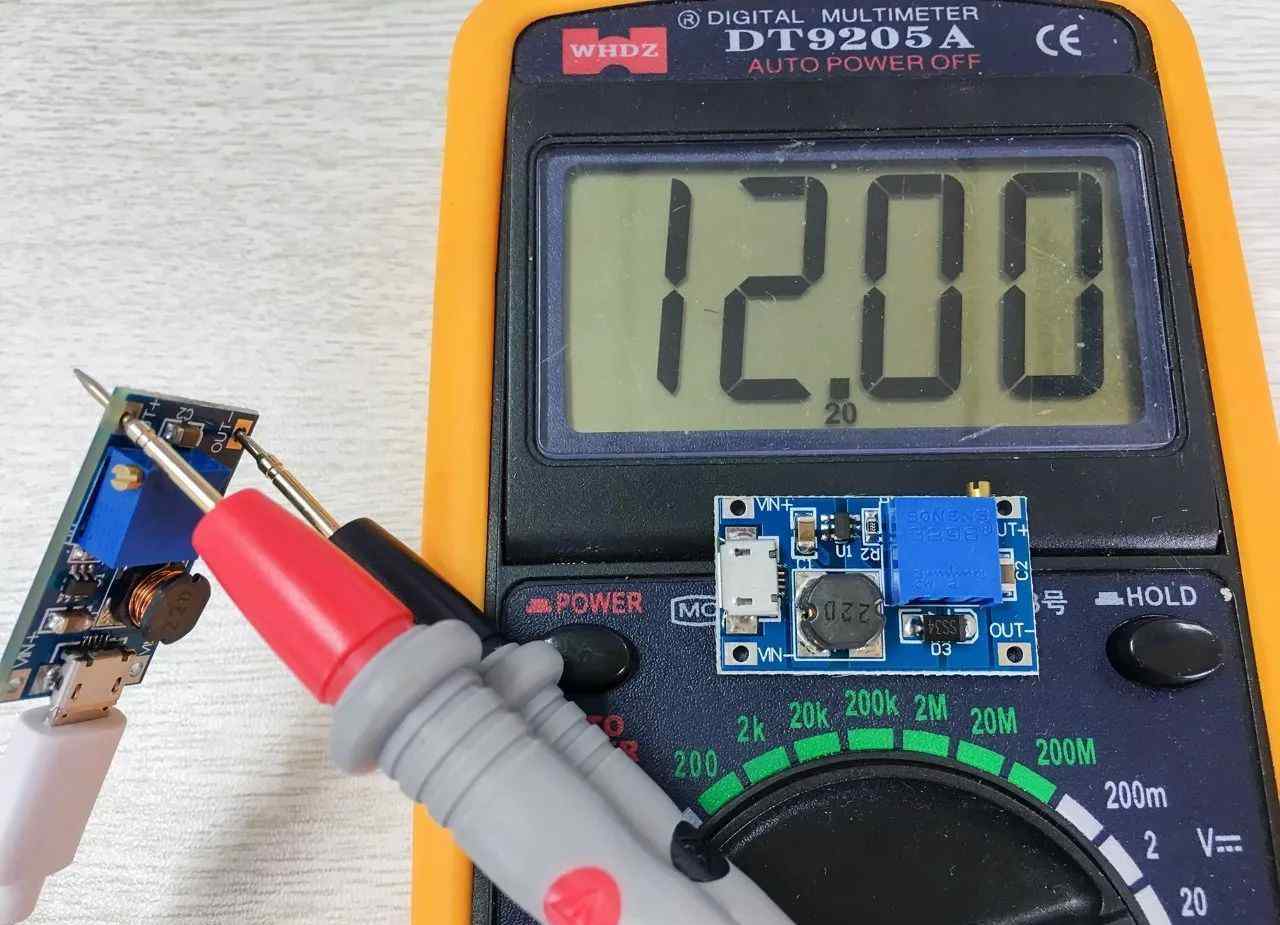

USB 5V电源,12V输出
SDB628是一款超小封装、高效率、DC升压和稳压电路。输入电压范围可以从最低2V到最高24v,升压可以调整到28V。此外,内部集成的金属氧化物半导体管具有极低的100欧姆的RDS内阻,可以实现2A的大电流。SDB628应用电路很简单,外围设备很少。振荡频率为1.2MHZ,最高效率可达95%。该电路具有短路保护和过热保护功能。
特点
输入电压范围:2V至24V
输出电压范围:Vin至28V
开关频率:1.2兆赫兹
SOT-23-6L封装
app应用
电池供电设备
便携式dvd
便携式电源
通讯设备
数字产品
机顶盒
3G网络产品
液晶显示屏的背光电路
ADSL、电缆调制解调器和路由器
PCI Express插槽电源
附:第一次模电实验要求
