加湿器的维修 第一次修理加湿器

修了一台德尔玛加湿器，主人说刚开始没有雾，后来没电就烧了。加湿器第一次接触，不知道它的工作原理，就上网辅导，拆开维修。拆开后主要是两块板，一块电源板，一块驱动板(摆板)。

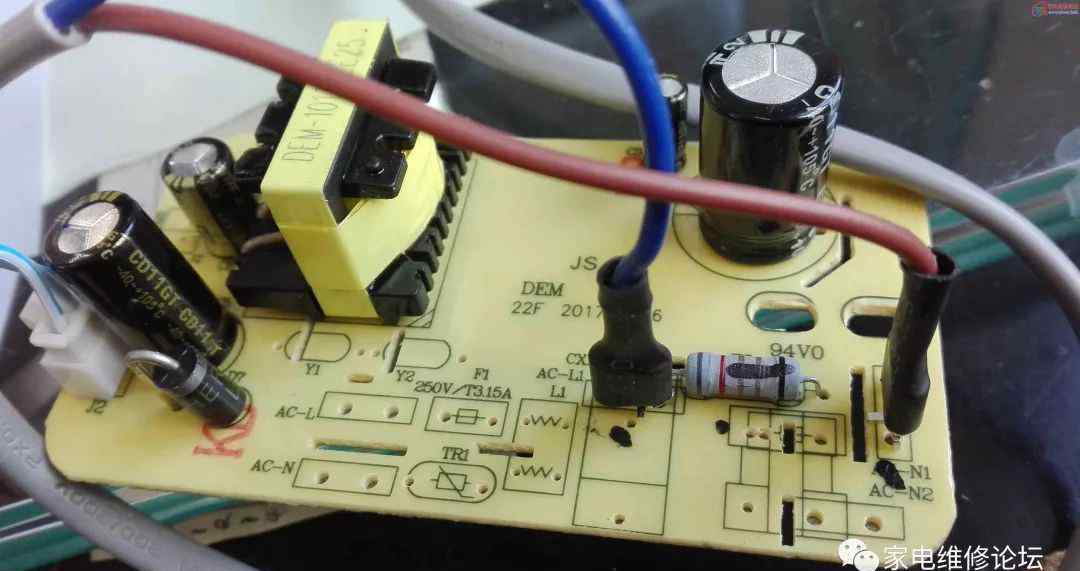

既然没有电源，那就先检查一下电源板。这种电源板比较经济，省去了EMI电路，上面只有少数几个零件。目测8.2欧姆限流电阻烧坏，测试确实开。

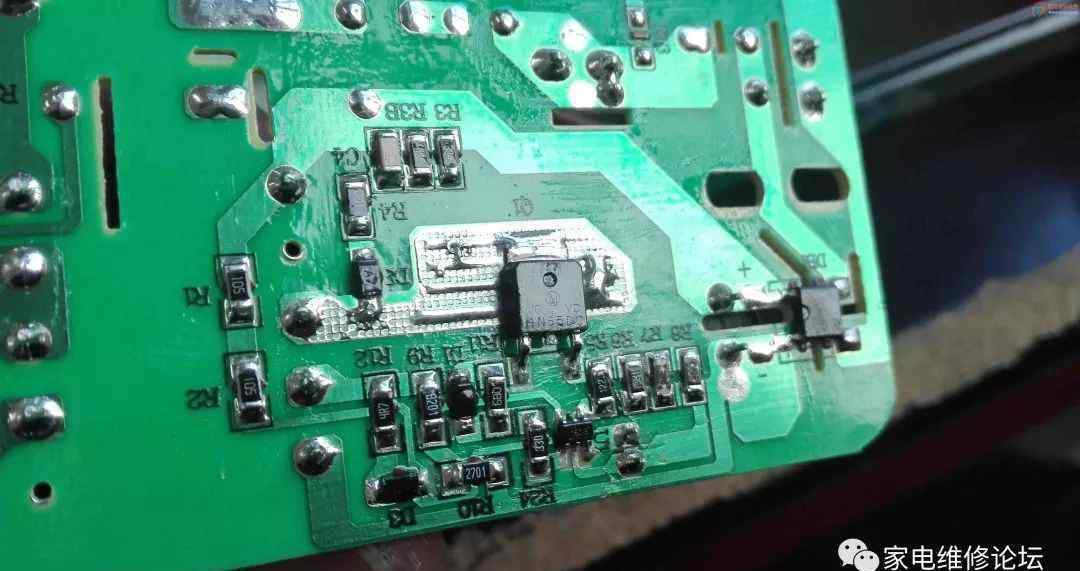

再看看背面原来的补丁。目测三个贴片电阻烧坏，应该是1.5ω。进一步测试显示FET 4N65烧坏，六脚电源管理芯片为75DI8。找不到相关资料，不知道是好是坏。

那就先试着把坏掉的原件换掉。没有找到8.2欧的限流电阻，但是找到了10欧的替代品。找不到三个并行的1.5欧元补丁。只找到一个电阻值最低5.1欧的彩环。补丁的4N65被7N65代替。先尝试直接焊接。通电测试，34V和12V都出来了，感觉很自豪。

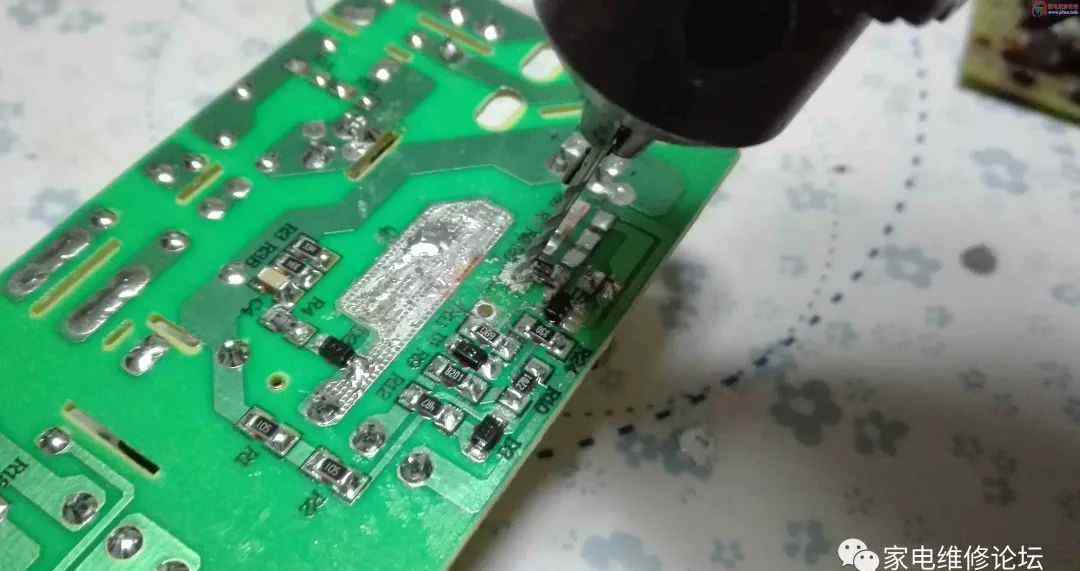

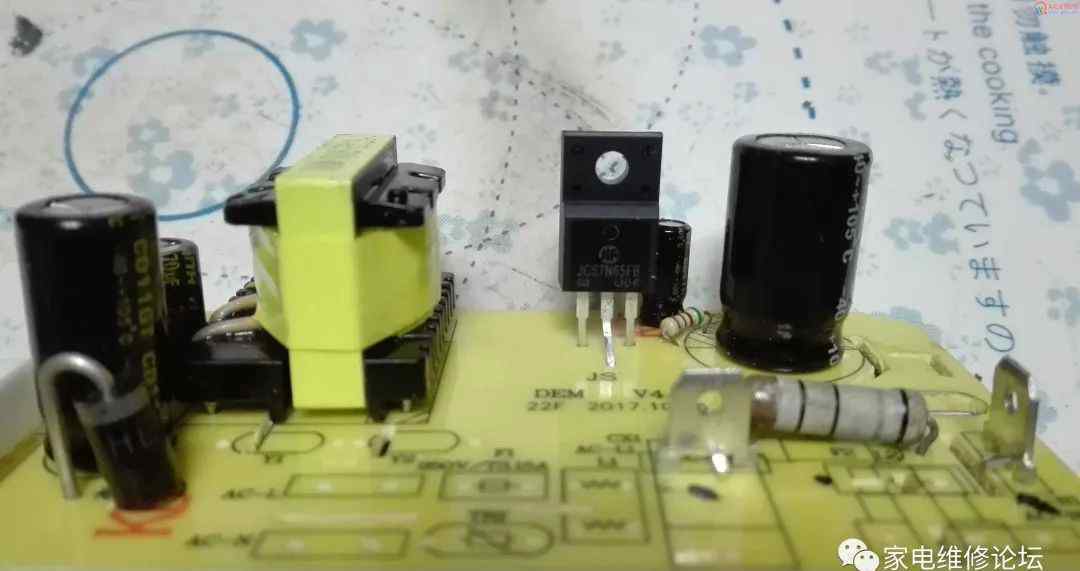

用这种方式直接焊接不太容易，特别是7N65不是贴片，不能安装，所以打孔准备正面安装。

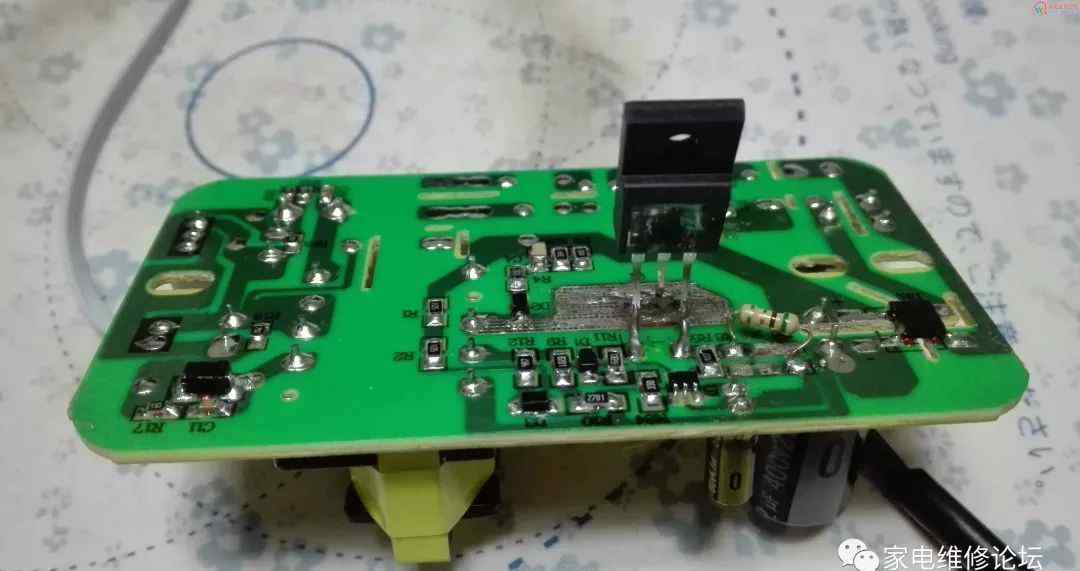

就装在前面，这样前面就不会显得太空。

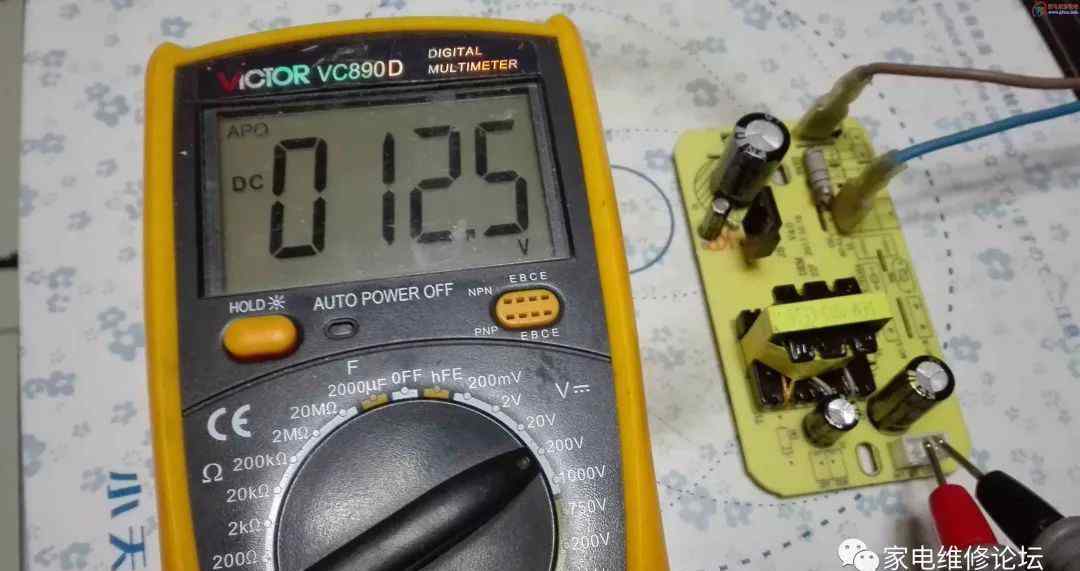

再次测试电压。空的12V负载是12.5V，正常。

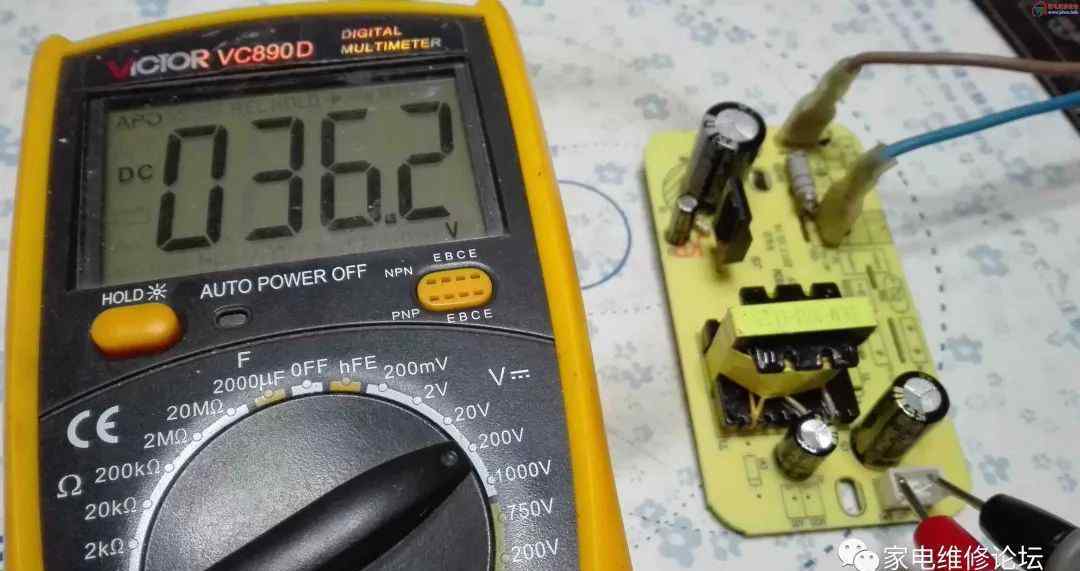

34V是36.2V，正常。

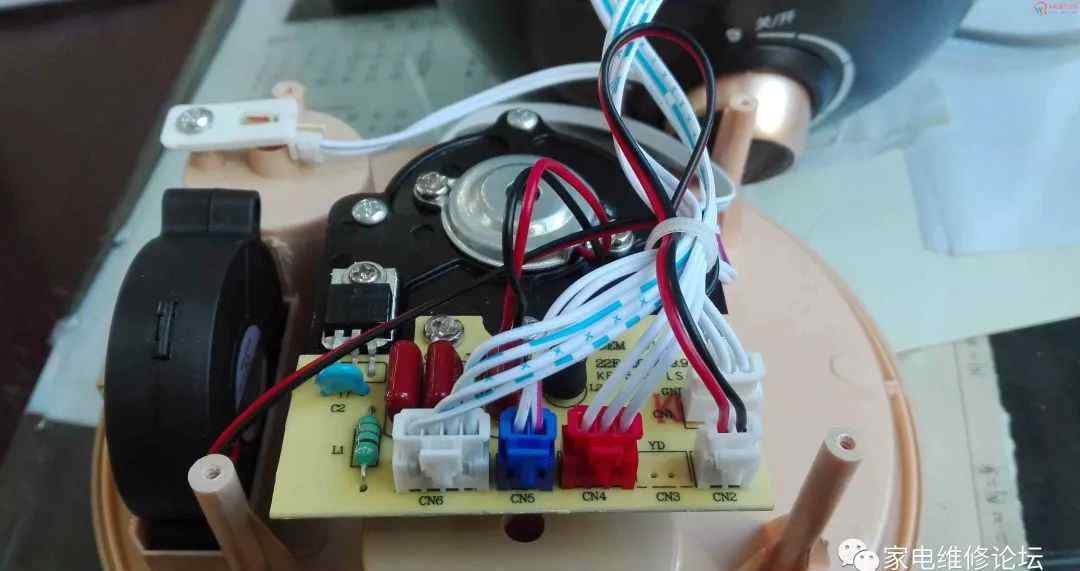

然后连接驱动板，在雾化板上放些水，通电测试。它不产生雾，只是一点水柱翻转。

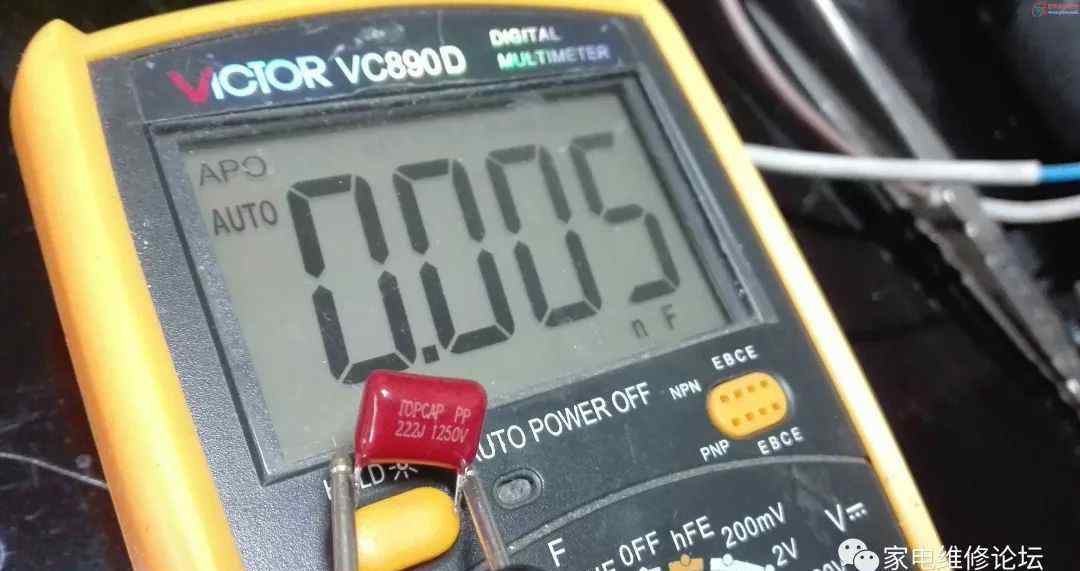

我在网上查了一下，大部分都说是雾化片的问题，于是我买了一个雾化片，装上了，但是故障依然存在。好像不是雾化盘的问题，但是驱动盘还是有问题。然后对驱动板进行全面检查，发现222J电容电容明显下降，正常情况下应该是2.2NF，实际测得的只有0.005NF。

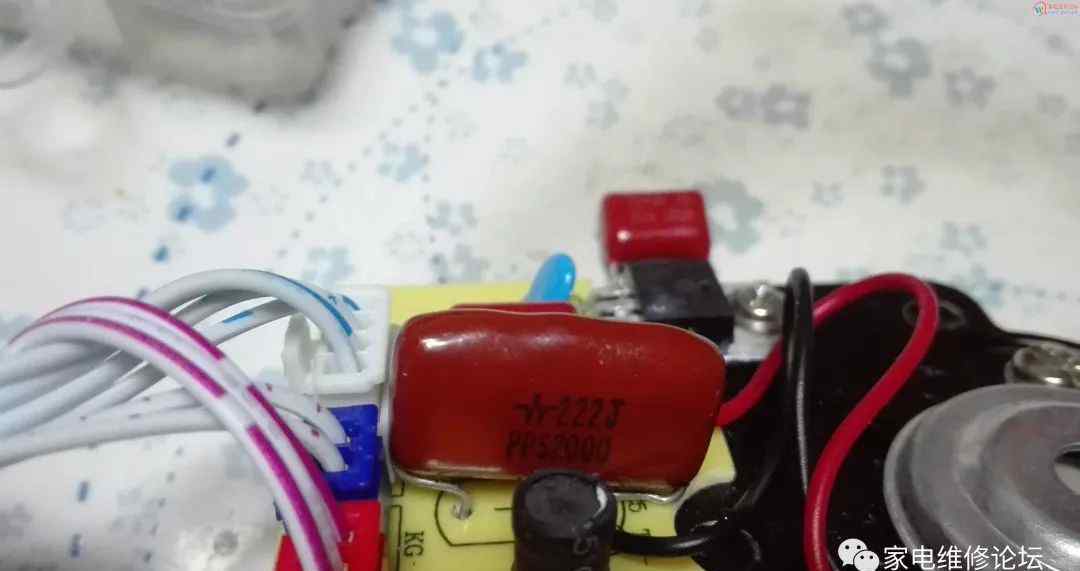

找不到完全一样的电容，最后买了一个外形大，耐压略高的。本来是1250V，换成了2000V。

因为驱动板又检查过了，只有这个电容的电容掉了，所以我觉得换一个会更好。没想到改成比原来稍大的水柱，还是没有雾。刚接触加湿器的时候，没想到这么有挑战性。

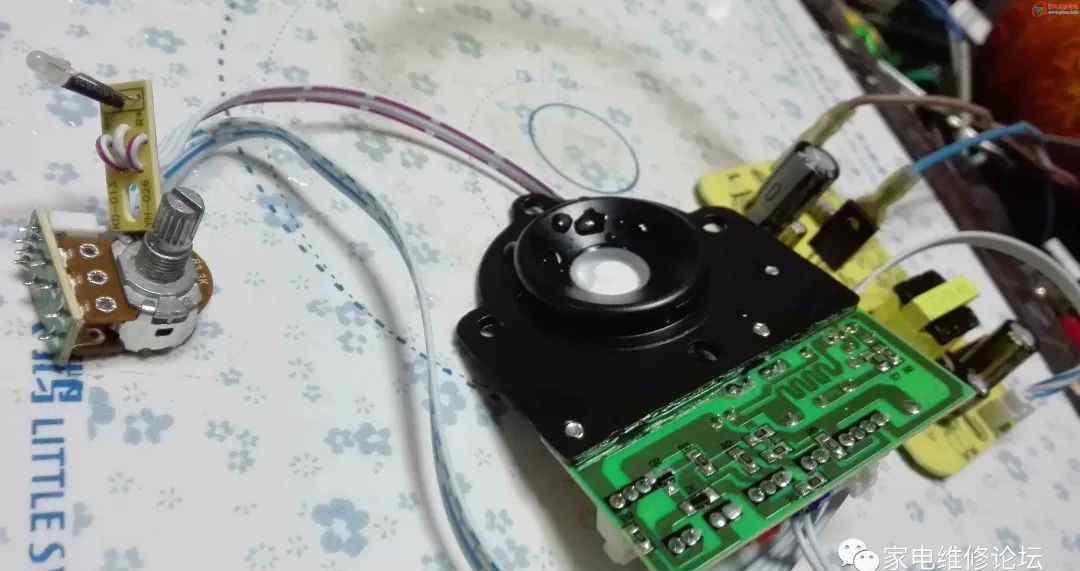

我试了几次，发现电位器转到一半以上，指示灯开始闪烁，好像是电量不足的感觉。当初拆板修，风扇不接，但是转不起来，偶尔转一下，但是一直没有雾。

电源板没修好吗？仔细想了想，7N65应该没问题，10欧的限流电阻问题不大，可能是5.1欧的色环不合适。原来电源板上并联了三个1.5欧的贴片电阻，找个0.5欧的替代品差不多，于是我找了个2W 0.43欧(黄、橙、银、红)的电阻来代替。这三个贴片电阻是MOS管S极的接地电阻，也叫SENCE电阻，用来检测MOS管的导通电流，然后电源管理芯片的检测引脚根据检测到的电流调整电源板的输出。

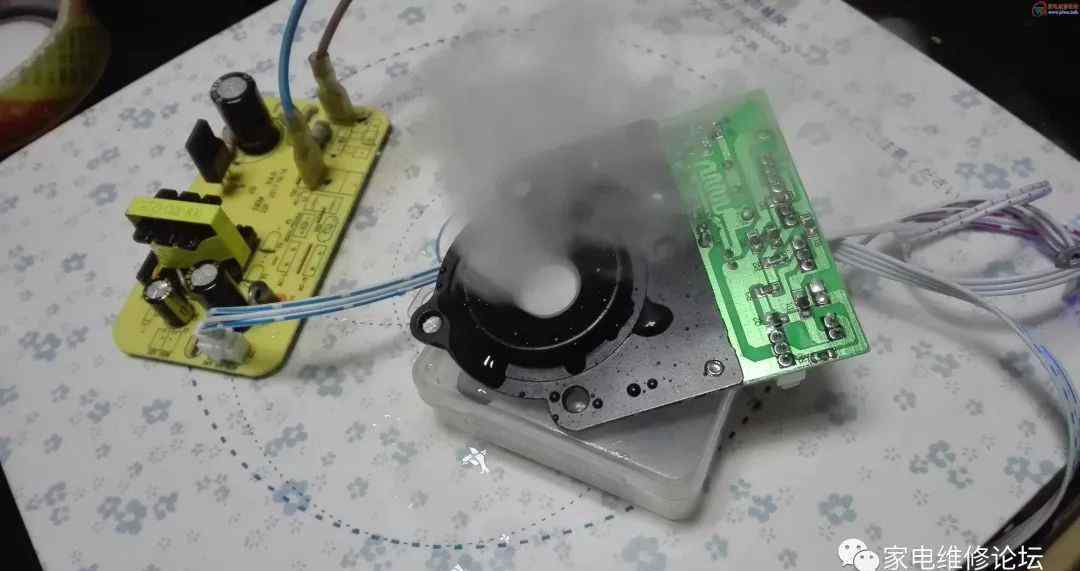

又通电测试，一股浓雾涌出，好大的雾！

原文:https://www.jdwx.info/thread-760300-1-1.html

总结一下这次修复，首先，MOS管S极的电流检测电阻一定要换成同样的电阻值，否则会造成电源好像被修复的假象。第二，不一定是驱动板起雾问题。222J薄膜电容器的低容量也会导致起雾。事后又用容量不足的电容试了一遍，确实造成了起雾。
