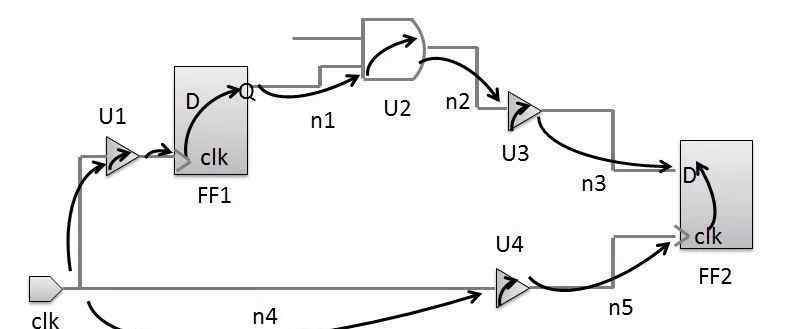

今天我们来介绍一下时间序列的基本概念,时间序列在中文里叫arc。这是计时计算最基本的要素。在昨天的lib库介绍中,大多数计时信息都是以计时弧的形式呈现的。如果两个引脚在时序上存在因果关系,我们称这种时序关系为时序弧,主要分为定义时序延迟和定义时序校验两种。为什么叫时间序列弧?因为在时序图中经常用弧线段来表示。如下图所示,单元的定时弧在lib中定义,网间没有定时弧,其延时由rc参数计算。
定时延迟的定时弧:有以下几种
组合计时弧
边缘定时弧
预设和清除计时弧
三态使能和;禁用TimingArc
定时检查的定时弧:有以下几种
设置计时弧
保持计时弧
恢复计时弧
移除定时弧
宽度计时弧

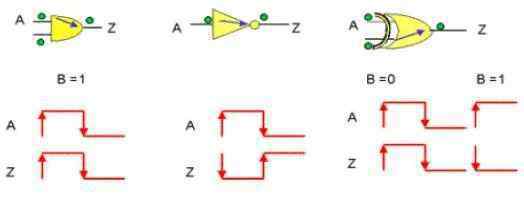

首先,看看组合弧,这是最基本的定时弧。除非另有说明,TimingArc属于这一类。如下图所示,定义了从特定输入到特定输出(a至z)的延迟时间。组合弧有三种意义,即反转(或负反转)、非反转(或正反转)和非反转。当与TimingArc相关的特定输出(下图Z)的信号变化方向与特定输入(下图A)的信号变化方向相反时(例如,输入从0变为1,输出从1变为0),则该Timing Arc是一个反转信号。相反,如果输入和输出信号的变化方向是一致的,那么TimingArc就是一个非反转的意义。当一个特定的输出不能由一个特定的输入单独决定时,这个TimingArc是非无人值守的。
其他定时弧描述如下。

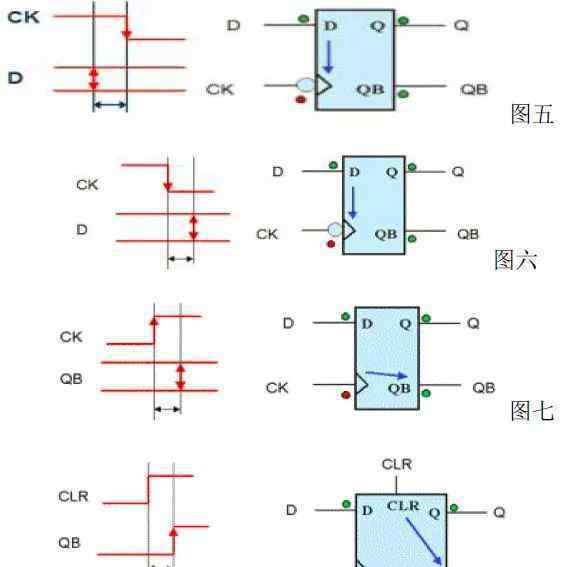

设置中断弧:定义时序单元(如触发器、锁存器等)所需的设置正常运行时间。),根据Clock的上升或下降分为两类(图5)。
保持定时弧:定义定时元件所需的保持时间,根据时钟的上升或下降,可以分为两类(图6)。
边沿时序弧:定义从时钟活动边沿到数据输出的延迟时间,根据时钟的上升或下降分为两类(图7)。
预置和清零时序弧:定义顺序元件清零信号(预置或清零)发生后数据清零的速度,根据清零信号的上升或下降以及是预置还是清零可分为四类(图8)。这种定时中断通常被取消,因为它会在信号路径中引起环路,这是STA不允许的。

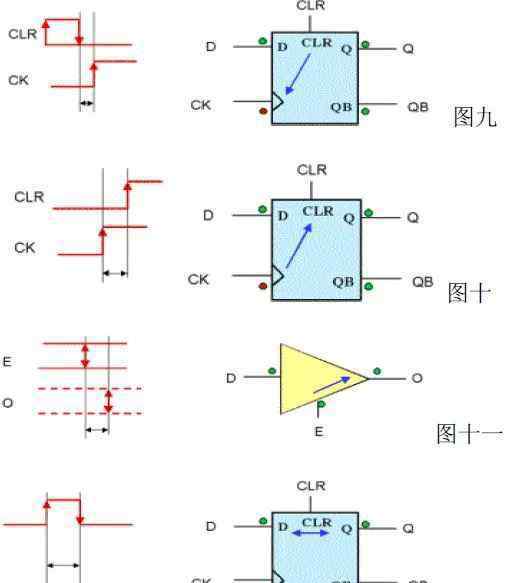

恢复时序弧:在定义时钟有效沿之前,不允许清除信号开始的时间根据时钟的上升或下降分为两类(图9)。
移除时序弧:定义时序元件时钟有效沿后,清除信号不允许启动的时间根据时钟的上升或下降分为两类(图10)。
三态使能和;禁用定时弧:定义从启用信号到三态元件输出的延迟时间,根据启用或禁用分为两类。(图XI)
宽度计时弧:定义一个信号保持稳定的最短时间,根据信号保持在0或1的水平分为两类。(图12)
