水源热泵参数 温泉酒店度假中心水源热泵方案

鉴于温泉溢流余热高的特点，将其作为水源热泵冬季低温侧水源，与常规空调节方案相比，将减少初期投资和运行费用。同时，提出了洗浴中心洗浴溢流温度的计算方法，讨论了直流式和混合式水源方案的参数和特点。

水源热泵原理

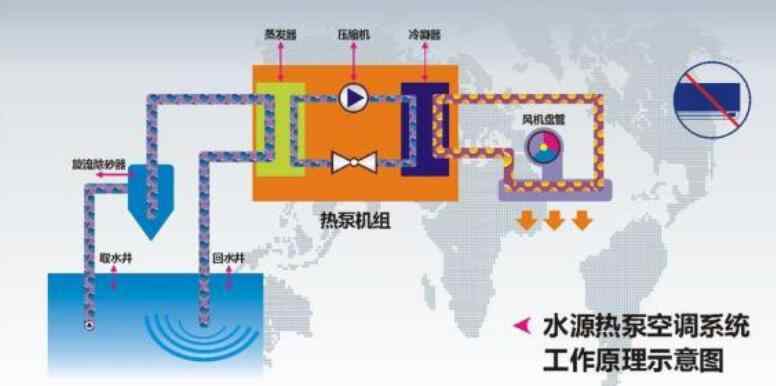

热量从高温传递到低温，热泵是一种将热量从低温传递到高温的热提升装置。工作时消耗一小部分电能，但从环境介质中提取4-7倍的热能，升温利用，这也是热泵节能的原因。热泵主要由压缩机、蒸发器、冷凝器和膨胀节流阀组成，其原理如图所示

压缩机:起着将低温低压循环工质压缩输送到高温高压的作用，是热泵机组的心脏。

蒸发器:是输出冷量的装置。其作用是将流经节流阀的制冷剂液体蒸发，吸收冷却后的热量，达到制冷的目的。

冷凝器:是输出热量的装置。蒸发器吸收的热量和压缩机消耗的功转化的热量被冷凝器中的冷却介质带走，达到加热的目的。

膨胀节流阀:节流降压循环工质，带走进入蒸发器的循环工质流。

热泵制热时，吸收蒸发器中环境介质储存的能量，通过工质循环系统释放冷凝器中的热量。热泵输出的能量是压缩机做功和热泵从环境中吸收的热量。由此可见，热泵技术可以节省大量电能。

热泵的类型

热泵机组根据蒸发器和冷凝器循环工质和传热介质的不同，主要分为:空气体换热和水换热两种。热泵根据传热介质与环境的不同可分为水-水型、水-空气型、空气-空型。根据我国现行国家标准《地源热泵系统工程技术规范》的定义，地源热泵系统是指以岩石、地下水或地表水为低温热源，由水源热泵机组的地热能交换系统和建筑物内的系统组成的采暖空空调系统。根据地热能交换系统的不同形式，地源热泵系统可分为地埋管地源热泵系统、地下水源热泵系统和地表水源热泵系统。

低位热能的质量直接影响热泵系统的经济性和稳定性。在东北地区，由于冬季室外空气温较低，不适合采用空空气源热泵作为热源。以水或土壤源作为冷热源的热泵称为水源热泵和地源热泵。水源和地热源是很好的热源，热容量大，传热好，稳定性好。一般情况下，水源和地源热泵的制冷效率或制冷量高于空空气源热泵，但地源热泵的应用往往受到水资源或穿孔面积的限制。

水源热泵的优点

与常规的空空调和供暖系统相比，水源热泵系统具有以下优点:

1.热源可再生性

水源热泵技术属于可再生能源利用技术。水源热泵是利用地表浅层地热资源作为冷热源进行能量转换的供热(冷)空空调系统。它不受地域和资源的限制，数量大、范围广、无处不在。

2.经济节能

水源热泵是一种经济有效的节能技术。地下或地表地热资源温度常年稳定。冬季高于环境空，夏季低于环境空。是很好的热泵源和空冷源。这种温度特性使得地源热泵优于传统空

3.清洁环保

水源热泵的环境效益显著。与常规空调节系统相比，水源热泵的污染物排放量减少40%以上，与电加热相比，减少70%以上。如果结合其他节能措施，节能减排会更加明显。虽然也使用制冷剂，但与常规空调节相比，加注量减少了25%；它是一个独立的系统，即设备可以在工厂车间完全密封，因此制冷剂泄漏的概率大大降低。热泵系统的运行不燃烧化石燃料，不排烟，不浪费，没有堆放燃料的地方，不需要长距离传热，减少了对环境和空气的污染。

4、一机多用

水源热泵系统既可用于采暖制冷，也可用于生活热水。一套系统可替代三套集中供热和集中空调节热水系统。但用于酒店、医院、工厂、写字楼、生活设施的采暖、制冷、生活热水供应。

5.使用的可靠性

机组运行稳定，不受天气和环境变化的影响，即使在寒冷的冬季，机组也不怕结霜除霜；该系统自动化程度高，通过计算机控制自动调节室外气温和室内气温，管理方便，运行可靠。水源热泵系统的地下井部分可以使用20年，地上部分可以保证30年以上。机组使用寿命长，维护成本低，主机使用寿命可达10万小时。

水源热泵的应用条件

热泵技术是一种新型节能环保技术，比其他系统具有更高的优势。在应用中，应注意以下几个方面:

1)适用的低位热源:应用热泵系统的一个重要原则是因地制宜。根据工程条件，适宜的低位热源，如浅层地下水、浅层岩土、海水、河水、剩余热水、污水、地热水等。，应该先采用。

2)符合国家相关政策:对于浅层地下水或地热水，为了保证资源有序开采，避免地面沉降，国家制定了政策，规范要求100%同层回灌。

3)本工程采用水源热泵。为了保持冷热平衡，风机盘管或吊灯式空柜调节适用于热泵末端系统，冬暖夏凉，从而达到良好的[竹]效果。

温泉酒店度假中心水源热泵方案

项目背景

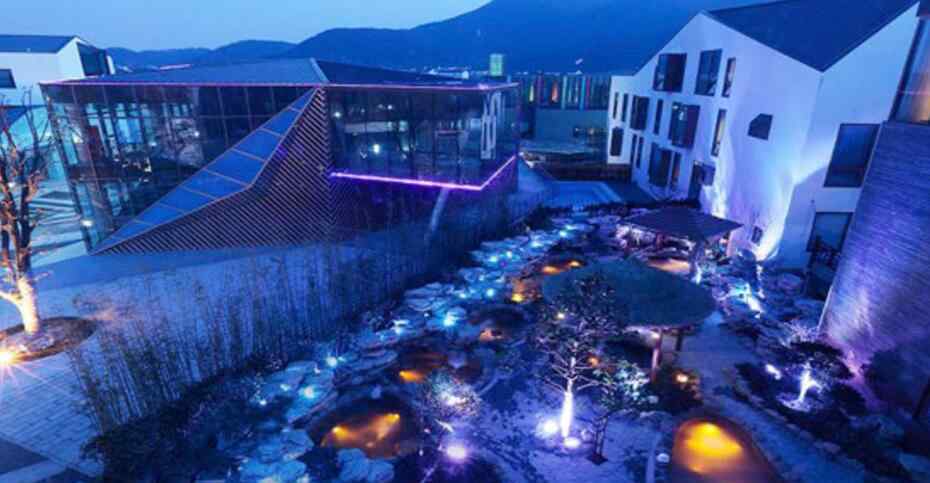

项目概述:温泉酒店度假中心为商务度假酒店，面积92860平方米，总建筑面积23436平方米，其中酒店公共面积12207平方米，客房面积8749平方米，海宅763平方米。地热温泉水温在70℃左右，建议采用集中式空水源热泵系统，用于酒店夏季制冷、冬季供暖。热源水是地热温泉水的尾水。由于酒店特殊的使用功能，热水需求量大，尾水收集作为建筑供暖的热源。夏季采用冷却塔降温，实现一机两用，减少系统投资和后期运行成本。主机拟采用红星水源热泵机组。

1.气象条件

大气压:冬季1026.6Kpa，夏季1004.8Kpa。

室外平均风速:冬季3.0m/s，夏季2.6m/s，冬季6m/s[Zhu]

室外计算干球温度:冬季供暖-9℃，冬季通风-4℃，冬季空11℃，夏季空33.4℃，夏季通风29℃，夏季平均29.2℃

室外计算湿球温度:夏季26.9度空

室外计算相对湿度:冬季冷月月平均53%，夏季热月平均78%

2.负载设计:

根据设计院提供的本工程冷、热负荷:

冷负荷指标110w/m2，总冷负荷2578KW。热负荷指数为70w/m2，总热负荷为1641KW

3.机组选型及运行方案:

1)设备选型:根据建筑总冷、热负荷及红星水源热泵技术手册，主机型号及数量如下:2台水源热泵机组(制冷量1330KW，功率205.5KW；供热能力1528千瓦/台，功率290.2千瓦/台)

冷水(系统水)进出口温度为12/7度，热源水(地下水)进出口温度为18/29度。供热运行:热水(系统水)进出口温度为40/45℃，热源水(地下水)进出口温度为15/7℃。

夏季降温时，冷却塔散热，工况分别为32/37度和12/7度。在此工况下，机组制冷量为1266KW，功率为237.5KW冬季供暖时，尾水温度为30℃(甚至更高)，普通机组无法承受这么高的水温，需要板式换热器进行换热。一次侧水温30/13.5℃，二次侧水温12/20℃，一次侧流量80m3/h，二次侧流量计算为165m3/h，水源热泵主机在12/20℃下为50℃。

2)、机组运行方案

本方案选用的热泵主机均为全液体高效节能水源热泵空机组，每台热泵机组有两台压缩机，均为独立回路系统，即每台压缩机有各自独立的水系统、油系统制冷剂系统和电气控制系统，一个系统的故障不影响其他系统的使用。在实际使用中，可以根据建筑的实际负荷更好地调整机组的利用率，可以进行不同等级的负荷，从而降低运行成本。机组可根据室外气候和冷热负荷的变化，自动改变机组的一系列换挡操作，以达到[zhu]经济运行。

机组全智能自动控制，采用PLC微机控制系统。机组可设定温度和时间，并根据设定参数自动加载或卸载(12.5-100%变频运行)。同时，系统的自动故障保护、自动报警、自动记录和自动关机，可以很好地保护机组，方便故障排除。

空调整配置方案:

1)、机房系统:

●机房系统的设计基于美观、实用、可操作性强的特点。

●系统采用全自动软水机软化的软化水补水。系统采用恒压泵+软化水补水。井水经旋流除砂器除砂器，再通过电子水处理器进入热泵主机。电缆通过电缆桥布线。

●污水坑和排水泵安装在机房内，以防止现有水因维护和调试而流出，影响电气控制。

2)配电:机组电源为380V.50HZ三相四线制电源，用户将电源线引至机房配电柜或主机配电箱。机房总配电容量不低于700KW。

3)房间面积:12m× 10m，房间高度4m以上。

4)设备选择:

空主机:2台水源热泵机组

机舱辅助设备:空输水循环泵流量260m3/h，扬程28m，功率28m

30KW3套

自动软水机- 5I套

空 2000×1500×20001调节系统补给水箱

空调节系统恒压泵SLS40-200(I)B的流量为13.8m 3/h，扬程为34m

功率3KW2机组

XL1251旋风除砂器

1台电子水处理器dn125

流量为350 m3/H2的冷却塔

冷却水循环泵SLS200-250(I)流量400 m3/h扬程20米

功率:30KW3，3套

板式换热器的换热能力为1600kw

板式交换循环泵SLS125-160B的流速为166 m 3/h，扬程为21 m

两套，功率15KW2
