液压电磁阀 一文搞懂液压电磁阀，小白也能看懂！

电磁阀是用于控制流体方向的自动化基本部件，属于执行器；它通常用于机械控制和工业阀门，控制介质的方向，从而控制阀门的开启和关闭。

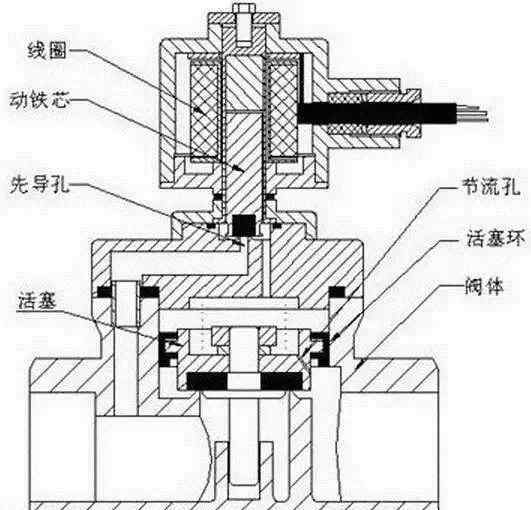

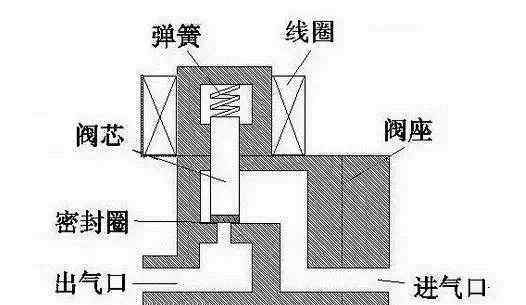

电磁阀的结构原理

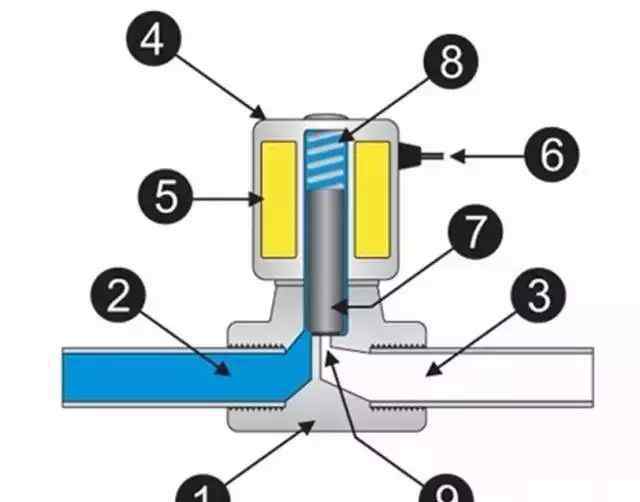

1.阀体2。进气口3。空气出口4。电线5。活塞

原则上，电磁阀可分为三类:直接操作、逐步直接操作和先导操作。从结构和材料以及原理上的差异来看，圆盘可以分为六个子类别:直接作用隔膜结构、分步直接作用隔膜结构、先导隔膜结构、直接作用活塞结构、分步直接作用活塞结构和先导活塞结构。

一个

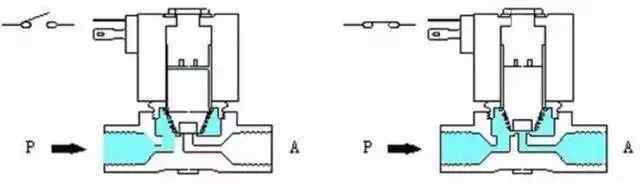

直动电磁阀

有常闭型和常开型。常闭式断电时，处于关闭状态，线圈通电时产生电磁力，使动铁芯克服弹簧力，吸引静铁芯直接打开阀门，介质处于通路中；线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，阀口直接关闭，介质被堵塞。结构简单，动作可靠，在零压差和微真空下运行正常。常开型正好相反。例如，流道直径小于φ6的电磁阀。

原理:常闭式通电时，电磁线圈产生电磁力，将开启部分从阀座上提起，开启阀门；断电时，电磁力消失，弹簧将开启部分压在阀座上，从而开启阀门。(常开型则相反)

特点:在真空、负压、零压下都能正常工作，但直径一般不超过25mm。

二

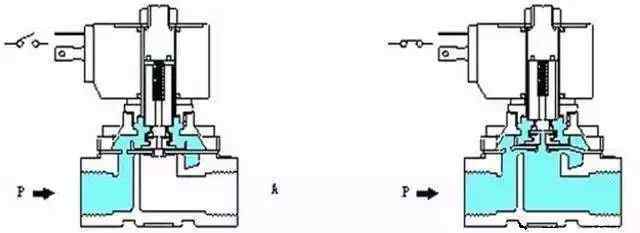

逐步直动电磁阀

这种阀门集一次开启阀和二次开启阀于一体，主阀和先导阀使电磁力和压差直接逐步开启主阀口。当线圈通电时，产生电磁力吸引动铁芯和静铁芯，先导口打开并设置在主端口上，动铁芯与主阀芯连接。此时主阀上腔的压力通过先导口卸载，主阀芯在压差和电磁力的同时作用下向上运动，开启主阀的介质循环。线圈断电，电磁力消失。此时动铁芯在自身重量和弹簧力的作用下关闭先导阀孔。此时，介质进入平衡孔中主阀芯的上腔，增加上腔的压力。这时主阀在弹簧回位和压力的作用下关闭，介质被切断。结构合理，动作可靠，零压差工作可靠。如ZQDF、ZS、2W等。

原理:这是一个直接作用和先导操作的原理。当进出口无压差时，电磁力通电后直接将先导小阀和主阀关闭部分依次向上抬起，阀门开启。当进出口达到启动压差时，电磁力带动小阀，主阀下腔压力上升，上腔压力下降，主阀被压差向上推；在断电的情况下，先导阀利用弹簧力或中等压力推动关闭件并向下移动以关闭阀门。

特点:可在零压差或真空或高压下运行，但功率大，需水平安装。

三

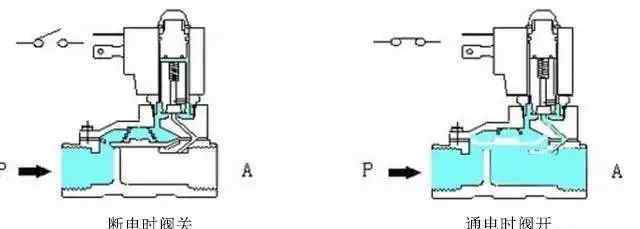

间接先导电磁阀

这种电磁阀由先导阀和主阀芯连接而成一个通道。常闭型在未通电时关闭。线圈通电时，产生的磁力吸引动铁芯和静铁芯，先导阀口打开，介质流向出口。此时主阀芯上腔内的压力降低，低于进口侧的压力，形成压差克服弹簧的阻力向上移动，从而达到打开主阀口，循环介质的目的。当线圈断电时，磁力消失，动铁芯在弹簧力的作用下复位，关闭先导口。这时，介质从平衡孔流入，主阀芯上腔的压力增大，在弹簧力的作用下向下移动，关闭主阀口。常开原则正好相反。

原理:通电时，电磁力打开先导孔，上腔压力迅速下降，开口处周围形成压差。流体压力推动开启部分向上运动，阀门开启；断电时，弹簧力打开先导孔，入口压力通过旁通孔，腔室在阀门关闭件周围迅速形成高低压差，流体压力推动开启件向下移动，开启阀门。

特点:体积小，功率低，流体压力范围上限高，可随意安装(定制)，但必须满足流体压差条件

电磁阀的选择

选型的四个原则——安全、可靠、适用和经济

安全:不注意安全会导致灾难！

腐蚀性介质:应选用塑料主电磁阀和全不锈钢；对于强腐蚀性介质，必须选择隔离膜片类型。对于中性介质，也建议使用铜合金作为电磁阀外壳材料，否则，阀壳内经常会有锈屑脱落，尤其是在不经常出现的场合。铜不能用于氨阀。

1.爆炸环境:必须选用相应防爆等级的产品，室外安装或多尘场合应选用防水防尘产品。

2.电磁阀的标称压力应超过管道中的最高工作压力。

适用性:不适用就是花钱浪费，添麻烦！

1.媒体特征

空气、液体或混合状态应选择不同种类的电磁阀。

不同介质温度的产品，否则线圈会燃烧，密封件会老化，严重影响使用寿命。

介质的粘度通常低于50厘沲。尺寸小于15毫米的高粘度电磁阀。

当介质清洁度不高时，应在电磁阀前安装反冲洗过滤阀。当压力较低时，可以选择直动式隔膜电磁阀。

如果介质定向流动，应提出特殊要求。

介质温度应选择在电磁阀允许的范围内。

2.管道参数

根据介质流向和管道连接方式的要求，选择阀门尺寸和型号。

根据流量和阀门的Kv值，可以选择公称尺寸，或与管道内径相同。

工作压差，最小工作压差0.04Mpa以上可选择间接先导式；如果最小工作压差接近或小于零，必须选择直接作用或逐步直接作用。

3.环境条件

环境的最高和最低温度应选择在允许的范围内，如有偏差应特别订购。

在环境相对湿度高、有水滴和雨水的情况下，应选择防水电磁阀；

对于环境中的振动、颠簸、冲击等场合，应选用特殊品种，如船用电磁阀；

在腐蚀性或爆炸性环境中使用时，根据安全要求，应优先选用耐腐蚀材料；

如果环境空受限，可以选择多功能电磁阀，因为省略了旁路和三个手动阀，便于在线维护。

4.电源条件

根据电源类型，分别选择交流电磁阀和DC电磁阀。一般来说，交流电源很容易接入。

AC220V。电压规格尽可能选择DC24V。

电源电压的波动一般为+%10%。-空调15%，DC约10%。如果超出公差范围，应采取稳压措施或提出特殊的订货要求。

额定电流和功耗应根据电源容量选择。交流启动时要注意高VA值，容量不足时优先选用间接电磁阀。

5.控制精密度

普通电磁阀只有开和关两个位置。控制精度高，参数稳定时，请选择多位电磁阀。

动作时间:指从电信号开启或关闭到主阀动作完成的时间；

泄漏:样品上给出的泄漏值是一个常见的经济等级，在特殊工况下需要特殊处理！

可靠性:不可靠会损坏整个系统！

工作寿命，不包括在出厂试验项目中，属于型式试验项目。为了保证质量，应该选择正规厂家的名牌产品。

工作制:分为长期工作制、重复短期工作制和短期工作制三种。如果阀门长时间打开，短时间关闭，应选择常开电磁阀。用于短时工作系统，批量较大时，可做特殊订单，降低功耗。

工作频率:工作频率高时，结构最好是直动式电磁阀，电源最好是交流。

动作可靠性:严格来说，这个测试还没有正式纳入我国电磁阀的专业标准。为了保证质量，应该选择正规制造商的名牌产品。有些场合动作不多，但对可靠性要求很高，比如消防、紧急保护等，一定不能掉以轻心。特别重要的是，还要带两个保险。

经济:不经济是浪费金钱、精力甚至生命

它是选定的标准之一，但它必须在安全、适用性和可靠性的基础上是经济的。

经济性不仅是一个产品的价格，更是其功能和质量、安装、维护等配件的成本。

更重要的是，一个电磁阀在整个自动控制系统甚至在生产线上的成本是非常小的，如果贪小便宜，选择错误，会造成巨大的损害群体。

总之，经济性不仅仅指产品价格，还指性能价格与综合成本价之比。

注意六个方面的野外工作条件

(即选择管道参数、流体参数、压力参数、电气参数、动作方式和特殊要求)。

选型的六大依据

1.根据管道参数选择电磁阀的尺寸规格和接口方式

根据现场管道的内径尺寸或流量要求确定直径(DN)尺寸。

接口方式，通用>:DN50要选择法兰接口，小于等于DN50可以根据用户需要自由选择。

2.根据流体参数，选择电磁阀的材料和温度组

腐蚀性流体:应选用耐腐蚀电磁阀和全不锈钢；食用超净液:应选用食品级不锈钢制成的电磁阀。

高温流体:选用耐高温电气材料和密封材料制成的电磁阀，选用活塞式结构。

流态:大至气态、液态或混合态，特别是订购口径大于DN25的。

流体粘度:通常在50cSt以下，可任意选择。如果超过该值，应选择高粘度电磁阀。

3.根据压力参数选择电磁阀:原理和结构变化

公称压力:该参数与其他一般阀门含义相同，根据管道的公称压力确定。

工作压力:如果工作压力低，必须选择直接运动或分步直接运动的原理；当最小工作压差在0.04Mpa以上时，可选择直动式、分步直动式和先导式。

4.电气选择:电压规格尽量首选AC220V和DC24。

5.根据连续工作时间的长短选择:常闭、常开或连续通电

当电磁阀需要长时间开启，且持续时间超过关闭时间时，应选择常开型。

如果开启时间短或开启和关闭时间短，则选择常闭型。

但一些用于安全保护的工况，如炉膛火焰监测，不能正常开启，但可以长时间通电。

6.根据环境要求选择辅助功能:防爆、止回、手动、防雾、淋浴、潜水

爆炸环境:必须选用相应防爆等级的电磁阀。

当管道中的流体出现回流现象时，可以选择具有止回功能的电磁阀。

当电磁阀需要在现场手动操作时，可以选择具有手动功能的电磁阀。

室外安装或多尘场合应选择防水防尘品种(防护等级IP54以上)。

对于喷泉，必须使用潜水电磁阀(防护等级高于IP68)。
