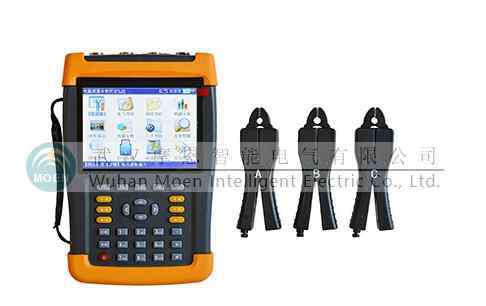

用电检查仪 MED-3000用电检查仪

MED-3000电量测试仪简介；

用电量测试仪是测量三相电气参数、分析保护电路CT接线正确性、检测三相电压电流不平衡程度的仪器。可完成电压、电流、相角、频率、功率、功率因数等三相电气参数的高精度测量。更独特的是，它可以分析CT接线的正确性，检查电力线的功率平衡。并具有电能计算功能。

MED-3000电量测试仪的特点及性能

1.设计手持小巧轻便；

2.5.7英寸(320*240)TFT彩色液晶显示器，高亮度、高清晰度、高分辨率；

3.电源采用内置锂电池或在线电源，电池可以在线充电。锂电池可连续使用4小时；

4.采用先进的微处理器，可同时测量三相电压、电流、有功功率、无功功率、频率、相位等电气参数，并可通过软件进行参数修正；所有电参数测量，六角图一目了然地显示在一个屏幕上；

5.检查电能表的电能误差，测试计量柜的综合误差；

6.显示相量六角图，方便判断接线；

7.可以测试电能表的行走功能，测试电器的功率和消耗；

8.能检测三相ct变比和一次、二次电流角；

9.识别常见的三相三线和三相四线接线错误；

10.可以单独显示电压或电流波形；

11.配置5A、100A、500A、1000A和夹钳；

12.电压测量范围30 ~ 480V；

13.可存储多达10000条查询验证数据，并可与PC通讯，非常方便与电脑或在线管理系统连接，进行有效的数据管理；http://www.whmoen.com/Oil/309.html

14.232串口通信，可以连接微型打印机，支持u盘；

15.宽范围工作电源交流57.7~480 V，锂电池自动充电。

MED-3000电量测试仪技术指标:

电压范围:交流57.7伏-480伏

当前范围:

钳台输入:5a (10ma ~ 5a)，

100安(100毫安~ 100安)、

500安(100毫安~ 500安)、

1000安(100毫安~ 10000安)

箝位表输入:

5A: 0.3%、0.5%

100安、500安、1000安:0.5%

电能脉冲常数:

5A:FL = 36000便士/千瓦时

其他:FL=36000×5/额定电流(P/KWh)

频率:45-55Hz

相位测量范围:-180 ~+180

基本错误:

有功电能:0.3%，0.5%

工作率:0.3%，0.5%

电压力:0.3%，0.5%

电流:0.3%，0.5%

频率:0.05赫兹

相位:10 '

测量精度:0.3%，0.5%

其他技术指标:

电源:交流100伏~ 480伏(45 ~ 55赫兹)

功耗:10VA左右

环境温度:-20℃ ~+40℃(精度保证)

相对湿度:40% ~ 95%，无冷凝

预热时间:

尺寸:(长)249*(宽)154*(高)58毫米

重量:1.2公斤
