9月2日上午,四川省巴中市巴中七中5楼教学楼阳台栏杆突然断裂。两个在阳台上玩耍的男高中生不小心从楼里掉了下来,一个学生当场死亡,另一个学生受伤送医院抢救。
防护栏杆国家强制性标准
防护栏杆国家强制性标准的编制
首先,栏杆的概念很明确
《民用建筑设计通则》gb50352-2005
阳台、外廊、室内回廊、内天井、人行屋顶、室外楼梯应设置防护栏杆,防护栏杆应符合下列要求:1)栏杆应采用坚固耐用的材料,并能承受荷载规范规定的水平荷载;
2)当临时空高度在24m以下时,栏杆高度不应低于1050mm,当临时空高度在24m以上(含中高层住宅)时,栏杆高度不应低于1100mm;
注意:阳台、游廊等空附近的栏杆高度应超过人体重心高度,以免接近栏杆时因重心向外偏移而导致人体坠落。根据1980年中国14省人体测量结果,中国男性平均身高为1656.03mm,直立状态下为994mm,穿鞋后为994+20 = 1014mm。因此,国家标准《固定式工业防护栏杆》中规定“防护栏杆高度不得小于1050mm”。因此,该条规定24m以下(相当于低层和多层建筑高度)的栏杆高度不得小于1050mm,24m以上(相当于高层和中高层住宅高度)的栏杆高度不得小于1100mm。对于高层建筑来说,会有因高度而产生的恐惧空。
注意:当栏杆底部有一个宽度大于等于220mm、高度小于等于450mm的可踩踏部分时,根据正常人的踩踏情况,很容易让人踩着站着往外看(不是爬)。此时,如果栏杆的高度从地板或屋顶开始,到栏杆顶面的高度会低于重心的高度,这是非常不安全的,所以应该从可踩踏部分的顶面开始计算。
3)栏杆不应留在离地面或屋顶100mm以内空;
4)居民楼、托儿所、幼儿园、中小学和儿童专用活动场所的栏杆必须采用防止儿童攀爬的结构。竖杆作为栏杆时,杆的净距不应大于110mm;
5)文化娱乐建筑、商业服务建筑、体育建筑、景观建筑等允许儿童进入的活动场所,当使用竖条作为栏杆时,横条之间的净距不应大于110 mm。
二、护栏设计规范
本标准规定了住宅楼梯金属栏杆、金属、塑料或木质扶手的技术要求和检验规则。
本标准适用于住宅楼梯的金属栏杆、金属、塑料或木质扶手。
2参考标准
GBJ96住宅建筑设计规范JGJ37建筑设计通则(试行)
GB19建筑结构荷载规范JGJ18钢筋焊接及验收规范
GBJ301建筑安装工程质量检验评定标准BGJ10钢筋混凝土结构设计规范。
3术语
3.1楼梯由一个或几个连续的台阶和平台组成,用于连接不同标高的建筑平面。
3.2台阶(Step)由台阶面和台阶踢板(或无踢板)组成的台阶。
3.3扶手是附在墙壁或栏杆上的长配件。
3.4栏杆布置在楼梯和平台的边缘,具有一定的刚性和安全性。
3.5楼梯井周围为空房间,房间周围为阶梯段和平台内侧。
4产品分类
4.1金属、硬木、复合栏杆、扶手按材质划分。
5技术要求
5.1.1室内共用楼梯扶手从台阶中心线到扶手上皮的高度不应小于900㎜。当水平扶手长于500㎜时,其高度不应小于1000㎜。
5.1.2室外共用楼梯栏杆高度不小于1050 mm,中高层住宅不小于1100 mm .
5.1.3当楼梯间宽度大于200mm时,不宜选择儿童容易攀爬的格子。栏杆立杆之间的净距不应大于110毫米。
5.1.4当扶手和扶手上下或在一个平面内切换时,应进行连接。
5.2材料
5.2.1原材料的规格和质量必须符合设计要求和国家现行的有关标准和规范。
5.2.2制作栏杆、扶手的原材料应有出厂合格证或试验报告,进场时应按批号分批验收。无出厂合格证的材料必须按相关标准取样进行理化性能试验,试验合格后方可使用。严禁使用不合格材料。
5.3结构性能
5.3.1栏杆、扶手、梯子安装完毕后,结构承载力为0.5Kn/m,水平荷载按GBJ9规定,最大允许挠度值不超过h/100(h为扶手高度)。
5.4外观质量
5.4.1栏杆和扶手的接头(焊接和螺纹连接)应牢固。金属栏杆与金属、塑料或硬木扶手的连接应符合设计要求和现行相关标准规范。
5.4.2产品表面应光滑,无毛刺、焊渣和明显锤痕等外观缺陷。
5.4.3栏杆装饰部分的切割部位必须锉平打磨,棱角保持整齐,不得留有切割痕迹。
5.4.4栏杆、扶手的平直部分应拉直,弯曲部分应保持平整光滑,花纹一致。
5.4.5金属栏杆和扶手在涂防锈漆之前,应清除铁锈和油污。木制扶手应涂漆防腐。油漆层应均匀牢固,不应有明显的油漆堆积、漏漆等缺陷。
5.5尺寸偏差应符合表1的规定。JG 3002.3-92表1
项目和时间
项目
容许偏差
试验方法
一个
栏杆高度
2
用尺子测量
2
栏杆横向弯曲
三
用2米尺测量
三
扶手纵向弯曲
三
用2米尺测量
四
装饰
2
油尺计量
五
扶手部分
2
油尺计量
六
栏杆竖杆间距
5
油尺计量
七
栏杆水平杆之间的间距
5
油尺计量
6测试方法
栏杆和扶手的结构性能试验方法应按照GBJ10中规定的悬臂构件的要求进行。
7检验规则
7.1出厂前,栏杆和扶手组件必须经过制造商检验部门的检验。
7.2检查项目和方法应符合附录A《住宅楼梯和扶手检查项目和方法》。
7.3批次和取样
7.3.1按照相同的构件类型、相同的单元工程、相同的工艺,正常生产一批。
7.3.2在逐个观察外观质量的基础上,按5%进行随机抽样,若总抽样量不少于3件,批量大于300件,则按2%进行随机抽样,并按总抽样量的不少于10件进行外观质量和允许偏差检验。
7.3.3结构性能检验应从半年内正常生产的部件中随机抽取一个试件进行检验。
7.4质量评价原则:
按件评定,保证项目必须符合要求,主要项目必须符合自己的要求。一般项目中,必须有不少于6个优良产品符合要求,不少于5个一级产品符合要求,不少于4个合格产品符合要求。
7.5验收原则:
抽检的扶手、扶手中,优品率不到90%,此批产品按一级品验收;一级品率低于90%,此批产品按合格品验收;合格率低于90%的,该批产品应抽检两次。如果产品合格率仍低于90%,则所有产品都应修复。修理后的栏杆、扶手经检验合格后,作为合格产品验收,并记录修理方法和检验结果,存档。
8标记、包装、堆放和运输
8.1工厂名称(工厂标签)、产品代码、生产日期(年、月、日)和生产班组必须标注在明显的地方,并根据检验结果加盖验收章或标志。
8.2制造商供应产品时,必须出具“合格证书”并交付给用户。“合格证”上应标明:标准号、合格证号、工程名称、构件代号、重量、生产交货日期、数量、结构性能、质量等级等。
8.3楼梯栏杆和扶手应按质量等级分组包装,每组重量不超过80公斤。包装应牢固,防止变形和损坏。
8.4栏杆、扶手应按组、按型号堆放、运输,防止变形
三、阳台栏杆(板)高度调节
阳台栏杆(板)高度六层及以下不小于1050,六层不小于1100,高层不大于1200。栏杆(板)的高度应从阳台地面到栏杆(板)顶面的垂直高度计算。如果底部有高度低于450的可踩踏部分,则应从可踩踏部分的顶面(可踩踏面)开始计算。
国家标准《住宅设计规范》阳台栏杆设计标准《住宅设计规范》(03修订版)
《住宅设计规范》GB 50096-1999(2003版)
3.7阳台
3.7.1每栋房屋应设有阳台或平台。
3.7.2阳台栏杆的设计应防止儿童攀爬,栏杆立杆之间的净距不得大于110毫米,放置花盆的地方应采取防坠落措施。
3.7.3低层和多层住宅阳台栏杆净高不得小于1050mm;中高层住宅阳台栏杆净高不应小于1100mm。封闭式阳台栏杆还应满足阳台栏杆净高的要求。寒冷和严寒地区的中高层建筑、高层建筑和居住建筑的阳台应采用实心栏杆。
3.7.4阳台应设有晾晒衣物的设施;顶层阳台应设置雨罩。房屋之间相邻的阳台应设置独立的隔墙。
3.7.5阳台和雨罩应有组织地排水;雨盖要防水,阳台要防水。注:栏杆的高度应从地板或屋顶到栏杆顶面的垂直高度计算。如果底部有宽度大于或等于220毫米、高度小于或等于450毫米的可踩踏部分,则应从可踩踏部分的顶面开始计算。
根据强制性标准的要求,栏杆的高度不应小于1050mm,但在高层建筑中不应超过1200mm。栏杆不应离开地面100毫米以内。空。在孩子们有活动的地方,栏杆应该建造得很难攀爬
住宅楼;低层和多层住宅阳台栏杆净高不应小于1050mm,中高层住宅阳台栏杆净高不应小于1100 mm。
公共建筑;阳台和屋顶平台护栏净高不应小于1200mm,内侧不应有支撑。
四、楼梯栏杆规范要求
中华人民共和国工程建设标准强制性条文
1.基本设计规定
4.2.4扶手阳台、外廊、室内走廊、内天井、人屋顶、室外楼梯等临时空处应设置防护扶手,并应符合下列要求:
第一,栏杆应采用坚固耐用的材料,能承受荷载规范规定的水平荷载;
二、栏杆高度不应小于1050mm,高层建筑栏杆高度应适当增加,但不应超过1200mm;
三、栏杆不应留在离地面或屋顶100mm以内空;
四、有儿童活动时,栏杆应是难以攀爬的结构。
3.1《托儿所和幼儿园建筑设计规范》(JGJ 39-87)
3.1.4严禁在地下室或半地下室设置儿童客厅。
3.6.5楼梯、扶手、栏杆和台阶应符合下列要求:
一、楼梯除成人扶手外,还应在墙壁一侧设置儿童扶手,其高度不应大于600毫米..
二、楼梯栏杆垂直线之间的净距不应大于110mm。当楼梯间净宽度大于200mm时,必须采取安全措施。
三、楼梯踏步高度不应大于150毫米,宽度不应小于260毫米..
四、在寒冷、寒冷地区设置室外安全疏散楼梯,应有防滑措施。
《中小学建筑设计规范》GBJ 99-86
6.3.5室内楼梯栏杆(或栏杆)的高度不得小于900毫米。室外楼梯和水平栏杆(或围栏)的高度不得小于110毫米。
楼梯不要用容易爬的格子栏杆。
《住宅建筑设计规范》GB 50096-1999
3.7.2阳台栏杆的设计应防止儿童攀爬,栏杆立杆之间的净距不得大于110mm;花盆放置的地方必须采取防摔措施。
3.7.3低层和多层住宅阳台栏杆净高不应小于1050mm,中高层住宅阳台栏杆净高不应小于1100 mm。
3.9.1当外窗槛至地面净高小于900毫米时,应设置防护设施。
4.1.2楼梯净宽不应小于110毫米。六层及以下的住宅楼,一侧有栏杆的楼梯净宽不应小于1000m。
4。1.3楼梯踏步宽度不应小于260mm,踏步高度不应大于175mm。扶手高度不应小于900毫米。楼梯水平段栏杆长度大于500mm时,栏杆高度不应小于1050mm。楼梯栏杆立杆之间的净距不应大于110米。
五、阳台栏杆验收标准组装
栏杆高度和窗台高度的规定
《住宅设计规范》(gb50096-1999),2003年版
3.7.2阳台栏杆的设计应防止儿童攀爬,栏杆立杆之间的净距不得大于110毫米,放置花盆的地方应采取防坠落措施。
3.7.3低层和多层住宅阳台栏杆净高不得小于1050mm;中高层住宅阳台栏杆净高不应小于1100mm。封闭式阳台栏杆还应满足阳台栏杆净高的要求。寒冷和严寒地区的中高层建筑、高层建筑和居住建筑的阳台应采用实心栏杆。
3.9.1当窗外窗台高度距地面和地面小于900 mm时,应有防护设施,当窗外有阳台或平台时,不受此限制。窗台的净高度或防护栏杆的高度应从踏板表面开始计算,以确保净高度为900毫米。
《住宅设计规范》(GB 50096-1999)2003版条文说明
阳台是孩子活动比较多的地方。栏杆(包括栏杆局部栏杆)竖条间距设计不当,容易导致事故。根据人体工程学原理,栏杆的垂直净距应小于110mm,以防儿童钻出。同时,为了防止人们因将花盆放置在栏杆上而摔倒,本条要求可以放置花盆的栏杆必须采取防止摔倒的措施。
3.7.3根据人体重心和心理要求。阳台栏杆应随建筑高度的增加而增加。封闭式阳台不改变人体重心的稳定性和心理要求。所以封闭阳台栏杆也要满足阳台栏杆净高的要求。寒冷和严寒地区的中高层建筑和居住建筑的阳台要求使用实心栅栏的原因是为了防止冷空气从阳台门涌入房间,以及防止物体从栏杆的缝隙中掉落伤人。另外,寒冷严寒地区的中高层建筑和高层建筑及房屋关闭阳台的情况非常普遍,很难关闭空栏杆。
3.9.1如果阳台或平台附近没有外窗槛,离地净高较低,儿童容易摔倒。本条要求当窗台离地面小于900 mm时,应采取保护措施。有效防护高度应为900 mm净高,容易造成无意识攀爬的踏板,如台面、距地(地)450mm以下的横栏杆等,不应计入窗台净高。
《民用建筑设计通则》gb50352-2005
6.6.3阳台、阳台、室内回廊、内天井、生活屋顶、室外楼梯应设置防护栏杆,防护栏杆应符合下列要求:
1栏杆应由坚固耐用的材料制成,并能承受荷载规范中规定的水平荷载;
2当临时空高度在24m以下时,栏杆高度不应低于1050mm,当临时空高度在24m以上(含中高层住宅)时,栏杆高度不应低于1100mm;

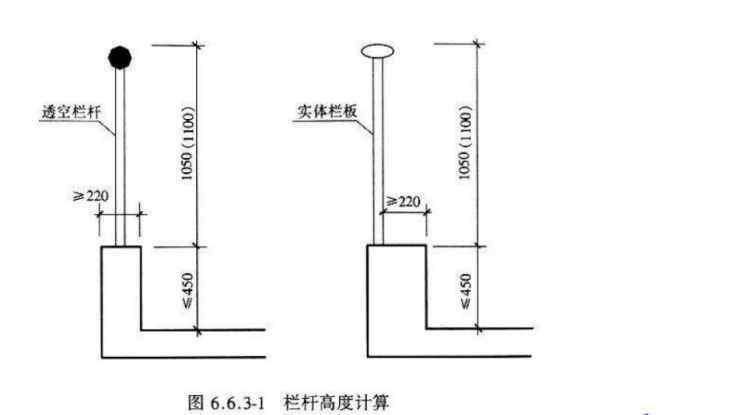

注:栏杆的高度应从地板或屋顶到栏杆顶面的垂直高度计算。如果底部有宽度大于或等于220毫米、高度小于或等于450毫米的可踩踏部分,则应从可踩踏部分的顶面开始计算。
3栏杆不应留在离地面或屋顶100mm以内空;
4居住建筑、托儿所、幼儿园、中小学和儿童专用活动场所的栏杆必须采用防止儿童攀爬的结构。竖杆作为栏杆时,杆的净距不应大于110mm;
5.在文化娱乐建筑、商业服务建筑、体育建筑、景观建筑等允许儿童进入活动的场所使用竖条作为栏杆时,横条之间的净距不宜大于110mm。
6.10.3窗户的设置应符合下列要求:
1.窗扇的开启形式应使用方便、安全、易于维护和清洁;
2.在室外开窗时,应采取措施加强窗扇的牢固;
3.窗扇开口至公共走道的底部高度不得小于2000毫米;;
4空附近的窗台低于800mm时,应采取防护措施,防护高度不应低于距地面800mm
5当防火墙上的门窗必须打开时,应按防火规范设置;
6.天窗应由透光材料制成,以防止挤压和伤人;
7.天窗应具有防止冷凝水产生或排放的措施;
8天窗应易于打开、关闭、固定、防水且易于清洁。
注意:
1当房屋窗台小于900mm时,应采取保护措施;
2、低矮的窗台、凸窗等。下部有宽大的窗台面,可供人站立,窗户护栏或固定窗的保护高度应从窗台面开始计算。3.为了保护儿童的生命安全,他们特殊活动场所的栏杆应采用防攀爬的结构,如横向花饰和女儿墙防水材料制成的带封闭头的小边砖等。做垂直栏杆时,栏杆之间的净距不应大于110mm,以防头部穿过而坠落。近年来,在商场等一些建筑中,栏杆的竖杆净距约为200mm,儿童时有摔倒。所以孩子可以去活动场所,单独使用竖栏杆时,栏杆之间的净距不宜大于110mm。
