齿条参数 齿条齿轮参数都有哪些？

齿条一般需要和齿轮一起使用。齿条和齿轮的主要参数包括齿高、齿厚、齿根高度、齿顶高度、齿根圆半径、齿槽宽度、压力角等。相关描述如下，供参考。

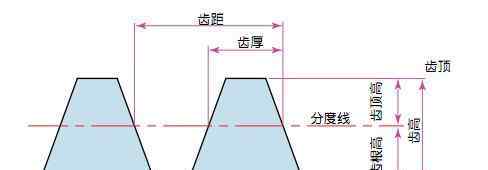

I .齿条和小齿轮参数:

1.齿高:齿顶到齿根的距离由模数决定。

2.齿厚:齿厚的基准是节距的1/2。

3.齿根:分度圆和齿根圆之间的部分。

4.齿顶:分度圆和齿顶圆之间的部分。

5.齿根高度:齿根到刻度线的距离。

6.齿顶高度:齿顶到刻度线的距离。

7.齿根圆半径:齿根过渡曲面的最小曲率半径。

8.齿槽宽度:相邻两齿凹部之间的距离可分为两种:端槽宽度和正常槽宽度。

9.压力角:齿轮齿面的倾斜度。

二、齿轮齿条参数的选择应考虑几个方面:

1.安装后齿轮和齿条的安装距离是否合适。

2.齿轮跳动、全齿深、公共法线、齿向是否合格；齿摆差和齿距误差是否超出公差范围。

3.全齿深、跳动、普通法线，特别是齿条的齿向是否合格。

4.齿条与齿轮的啮合间隙应为0.25*模数等。

数据来自毛峰·拉克·http://www.afm.tw/news/shownews.php?，Id=71，如有转载请注明出处
