盘扣式脚手架图片 盘扣式脚手架组成及使用案例图文详解

板扣脚手架的组成及使用案例的详细说明；

一、组成

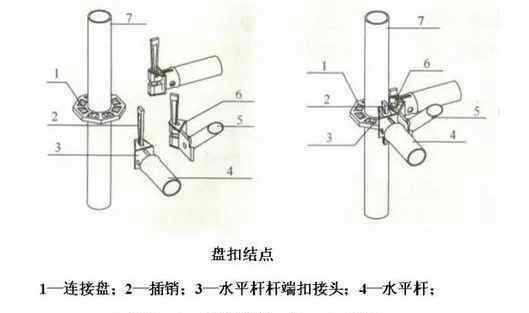

以J60支撑系统为例，将支撑架分为垂直销板

杆和横杆、斜杆、圆盘上有八个孔和四个孔

小孔专用于横杆；四个大孔专用于对角杆。定位杆

横杆和斜杆的连接方式为螺栓式，可以是

确保横杆与立柱连接牢固。横杆和斜杆的主杆

接头是根据管子的圆弧特制的，与直立钢管一致

敲击螺栓后，整个表面接触在三个点上受力可以被牢固地固定

将增加结构强度并传递水平力、横杆头和

铁路

钢管体全焊固定，传力正确。而扁平的主杆

对角头是一个可旋转的接头，通过铆钉与对角头连接

固定钢管体。立杆的连接方式采用四根斜杆

方管连杆是主要连杆，连杆固定在竖杆上

另一方面，可以省略标准基座，而不需要结合其他接头部件

材料丢失和整理的麻烦。

第二，安装简单。

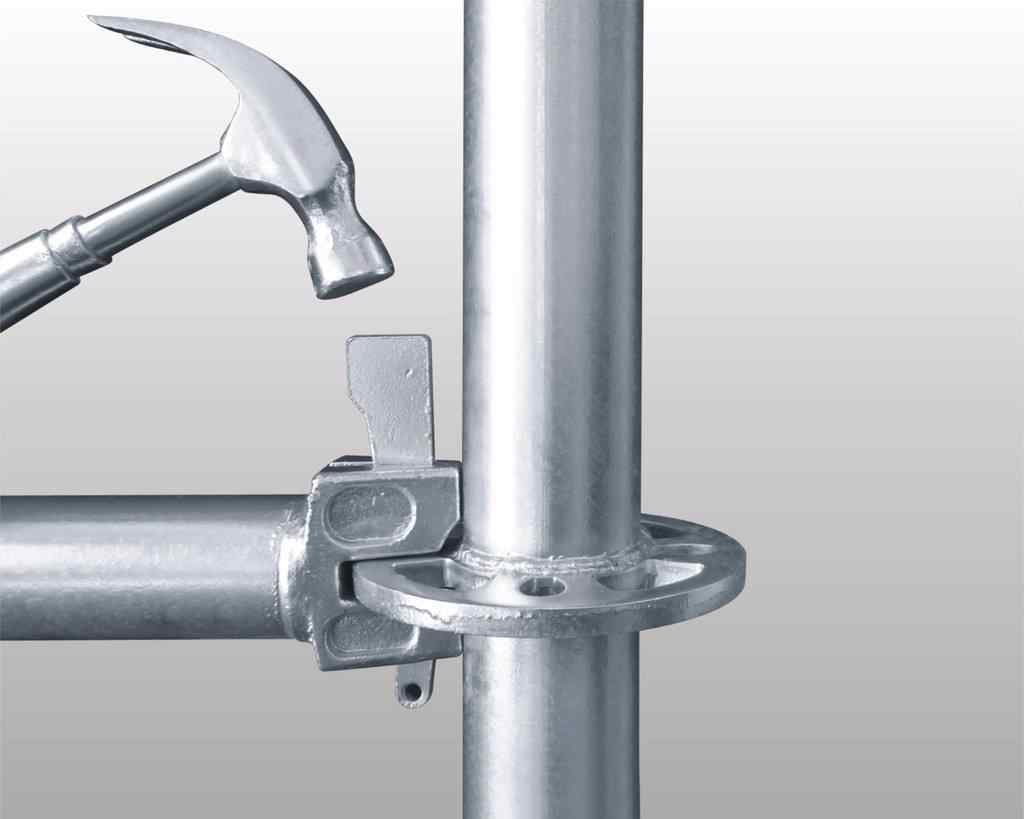

板扣脚手架的安装和拆卸非常简单，只需一把小锤子就可以完成。三个工人两把锤子一天能造300立方米。不仅节省了人工成本，而且不会出现缺件现象。让客户一次投资，终身受益。

第三，适用范围广，一器多用。

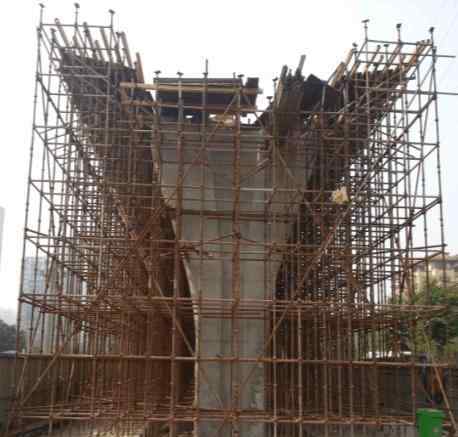

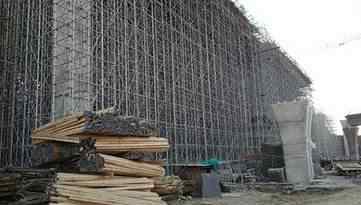

板扣脚手架承载力大，施工灵活。可用于建造房屋、桥梁、地铁和舞台。也可用于移动脚手架的施工。配有上层梯子和踏板，用途广泛。

第四，好看，使用寿命长。

由于卷扣脚手架采用内外热镀锌工艺加工，保证了产品的高耐腐蚀性，20年不生锈。美观，使用寿命长。它是中国重要的建筑设备。

由于它的许多优点，肘节脚手架已经被客户认可。
