耐压试验 压力容器耐压试验详解，值得收藏！

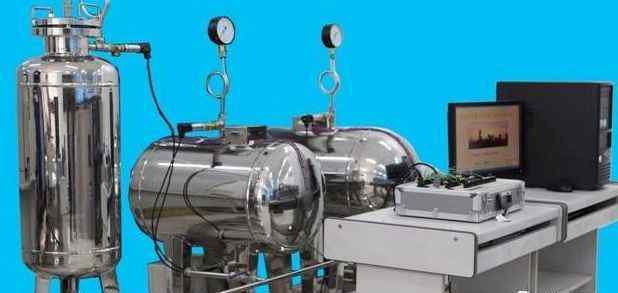

耐压试验

测试目的

采用超压试验对容器强度进行综合评定，所有压力容器完工后必须进行压力试验。

测试方法

压力试验有三种方法:水压试验、气压试验和气液结合试验。

测试压力

试验压力应根据图纸的规定进行。

压力试验用压力表

耐压试验要求两个压力表量程相同，并经检定合格。根据GB 150.4标准，压力表的量程为试验压力的1.5~3倍，最好为试验压力的2倍左右。压力表的精度等级不得低于1。6、表盘直径不得小于100毫米

水力试验

液压试验介质

水压试验一般采用水作为液体，但必要时或根据图纸要求，也可采用其他不会造成危险的液体。测试过程中，液体的温度应低于其闪点或沸点。

用水对奥氏体不锈钢容器进行水压试验后，应清除水渍。当不能满足这一要求时，水的氯离子含量应控制在不超过25毫克/升。

水压试验的试验温度

Q345R、Q370R和07MnMoVR容器水压试验时，液体温度不得低于5℃；对于碳钢和低合金钢制造的其他容器，水压试验时的液体温度不得低于15℃；低温容器水压试验的液体温度不得低于壳体材料和焊接接头冲击试验温度加20℃。如果材料的延性转变温度因板厚等因素而升高，则试验液体的温度应相应升高。

其他钢种容器的水压试验温度应符合图纸规定。

水压试验方法

①试验时，容器顶部应设有排气口，灌装液体时应排出容器内的空气体。测试期间，容器的外表面应保持干燥。

②试验过程中，压力应缓慢上升。达到规定的试验压力后，保温时间一般不小于30分钟。然后将压力降至设计压力，并保持足够长的时间，以检查所有焊接接头和连接部件。如有泄漏，修理后再试。

夹套容器，先对内筒进行水压试验，合格后再焊接夹套，最后在夹套内进行水压试验。

④水压试验结束后，应完全排空液体，并用压缩空气体吹干内部。

气压试验和气液结合试验

气压试验和气液结合试验介质

气压试验和气液混合试验所用的气体应为干燥清洁的空气体、氮气或其他惰性气体；测试流体与液压测试相同。

气压试验和气液结合试验的试验温度

Q345R、Q370R、07MnMoVR制容器进行气压试验或气液混合试验时，气液温度不得低于5℃；对于碳钢和低合金钢制造的其他容器，气压试验或气液混合试验时，气体和液体的温度不得低于15℃；

气压试验或气液结合试验中低温容器的气液温度不得低于壳体材料和焊接接头的冲击试验温度加20℃。如果材料的延性转变温度因板厚等因素而增加，则试验气体和液体的温度应相应增加。

其他钢制容器的气压试验和气液混合试验的温度应符合图纸的规定。

气压试验方法

气压试验时，压力应缓慢升至规定试验压力的10%，并保持5min。然后，应首次检查所有焊接接头和连接部件的泄漏情况。如果有泄漏，修理后再试。第一次检漏合格后，将压力缓慢升至规定试验压力的50%，然后按每级规定试验压力的10%的差值逐步升至规定试验压力。

保压10分钟后，将压力降至设计压力，并保持足够长的时间，然后再次进行世界泄漏检查。如有泄漏，修理后按上述规定重新试验。
