星三角降血压起动电源电路原理图

星三角降血压起动电源电路是汽车继电器自动控制系统中较为經典的一个电源电路，入门的盆友很有可能感觉有点儿难度系数，下边我们就用详解的方法解读一下这一电路原理图。

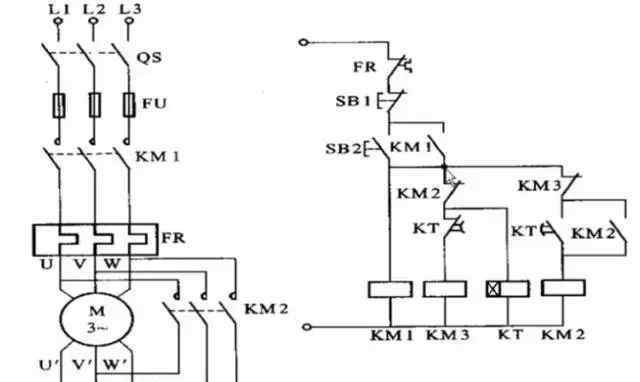

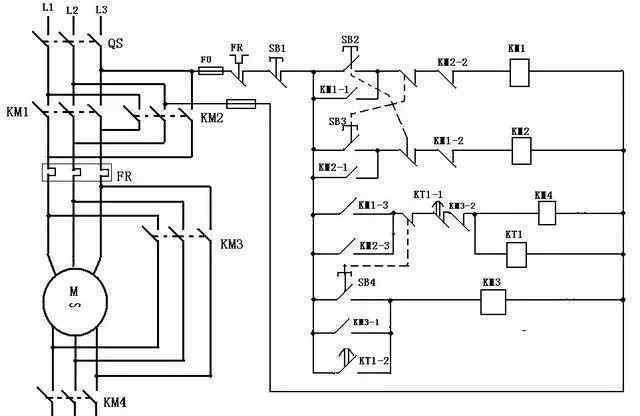

星三角降血压起动电路原理图

图中即是星三角降血压起动电路原理图，QS为隔离开关，KM1主交流接触器，KM2星型联接交流接触器，KM3角型联接交流接触器，FR热继器，KT时间控制器(插电廷时型)，SB1终止按键，SB2起动按键。

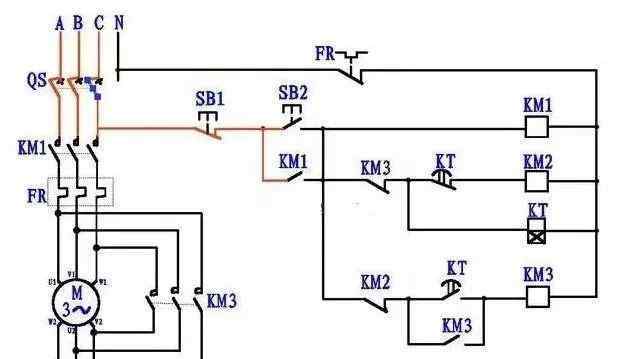

图二

图二，合上隔离开关QS。

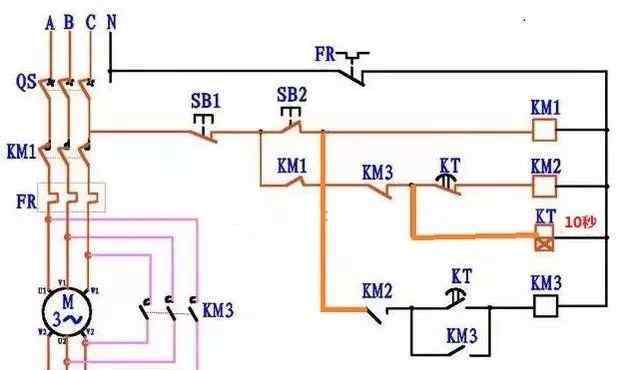

图三

图3，按住起动按键SB2，从图上鲜红色线能够看得出，主交流接触器KM1吸合，自我保护。随后，电流量同过KM3常闭、KT常闭到星型交流接触器KM2电磁线圈，KM2吸合，另外时间控制器KT电磁线圈也得电吸合。KM1、KM2吸合将电动机连接成星形接法，起动。KT吸合刚开始廷时，例如设置廷时時间为10秒。

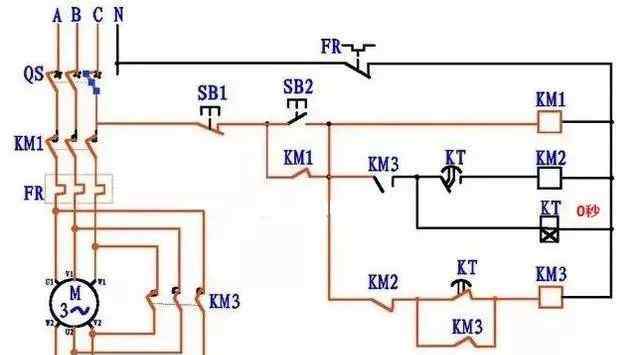

图四

图4,廷时10秒之后，KT常闭断掉，开与关合闭，KM2电磁线圈跳停释放出来，KM2常闭修复合闭，图上能够看得出，KM3电磁线圈得电吸合，自我保护。KM3常闭断掉，KT电磁线圈关闭电源。这时候电动机转化成角型联接运作。完成了星三角启动。

电机星三角变换起动基本原理详解

便是对电动机的三相绕阻在启动和一切正常运行时释放的不一样的工作电压，来减少电动机启动的冲击性电流量。在启动对电机绕组释放的是星形接法的开关电源，便是将开关电源的三条火线零线各自与电动机三个绕阻的一个节点相接，将电动机三个绕阻的另一个节点另外与开关电源的零线相接，在这类接线方法下，电动机每一个绕阻所承揽的工作电压便是380V。因为释放的工作电压较低，因此 启动的电流量会较为小一点，降低了对电力网的冲击性，电动机也较为非常容易起动。当电动机起动基础一切正常后，它的工作中电流量与启动对比会大幅度降低，这时候由控制回路根据时间控制器和交流接触器的变换，将电动机三个绕阻改为首尾相接，产生说白了三角形联接，并将三角形的每一个“角”与开关电源的三条火线零线相接，这时候电机绕组中所遭受的工作电压变成了220V，电动机就能超负荷工作中。

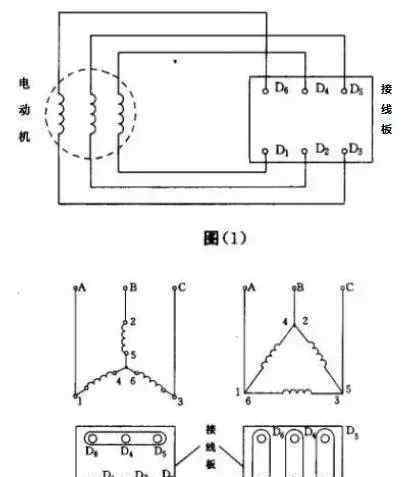

三相异步电机的三角接线方法和星形接线方法差别(把123看为先，456视作尾，首总统连为Y(星)型接线方法，首尾相接为角型接线方法)

二种接线方法，与大家的连接没有什么关联，如图2和3，D1。D2。D3接A。B。C三相，实际的差别是电机接线端子中的不一样，三个接线片，一般不开展随意改动，大家要是掌握她们的差别就可以了，图2是星形，图3是角型电机內部有三组绕阻，六个布线端，当把三个绕阻的一端连在一起，而另一端各自插线，连接成一个Y型，便是星形接线方法;此刻开关电源两相中间的电流量是相电压，比线电流小根3倍;假如把三组绕阻的首尾相接，随后三个首尾相接处插线，连接成一个三角形，便是三角形接法;此刻开关电源两相中间的电流量便是线电流，比相电压大根3倍;一般的星三角启动方法目地便是减少起动电流量，而一般电动机起动的一瞬间电流量较为大，因此 一般以Y型起动，再变换为三角形。到底选用哪样接线方法，必须看电机型号，这和绕阻有关系。假如标着220V或是400V，后边画一个三角就三角型接线方法，画Y就星形接线方法;绝大多数电动机默认设置三角形接法，也是有一些是220V下为Y型运作的。差别电机三角接线方法的输出功率很大，一般是7.5KW之上选用(也有些人说是4k高清W)星形接线方法的输出功率小，三角接线方法的电机劲非常大.可是对电力网冲击性非常大，一旦起动，周边的电灯泡必须暗2下，因此 三角接线方法的电机非常少立即起动，一般选用降血压起动、自偶缓解压力起动、直流变频起动(我但见过直流变频起动，但是还没有搞搞清楚)电机的接线方法是能够调节的，当电动机的出厂铭牌上出現Y/△标示的情况下就可以调节了，一般来说，星形接线方法的电动机的工作电压是三角接线方法的1.73倍如Y/△660/380..留意区别，Y/△和Y—△...Y—△的含意的电机的起动方法是星三角启动。
