真空接触器 拆解真空接触器

点击

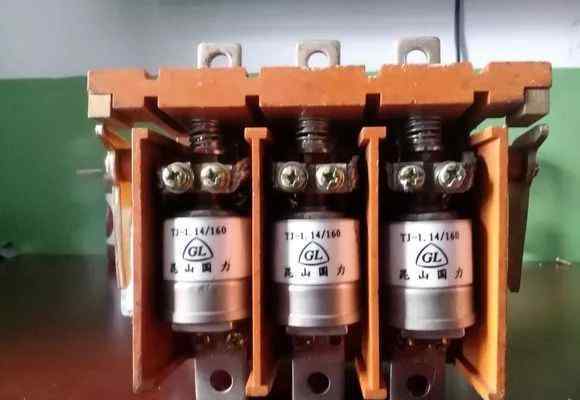

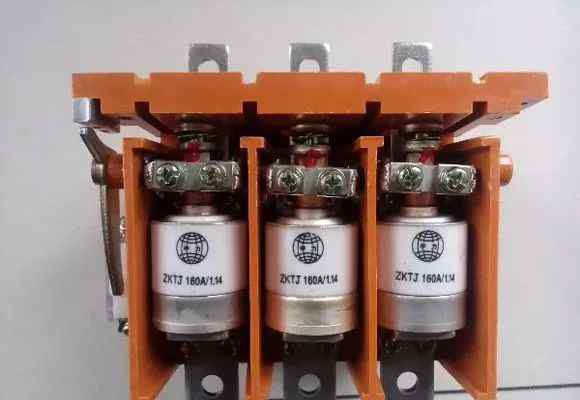

正视图

后视图

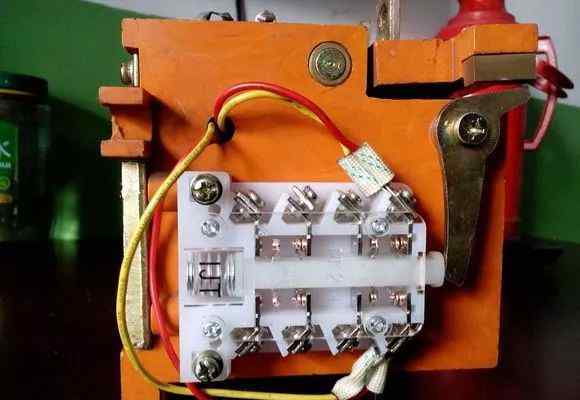

辅助触点常开常闭。和机制

侧景

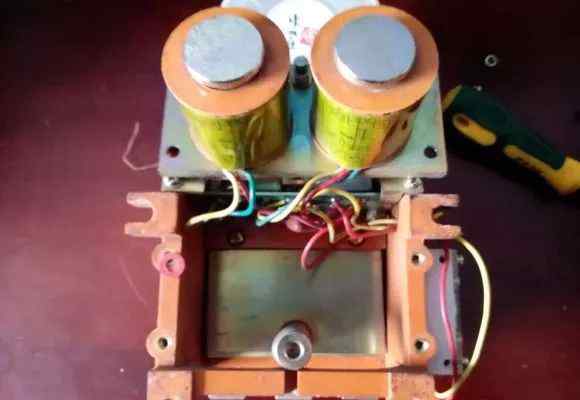

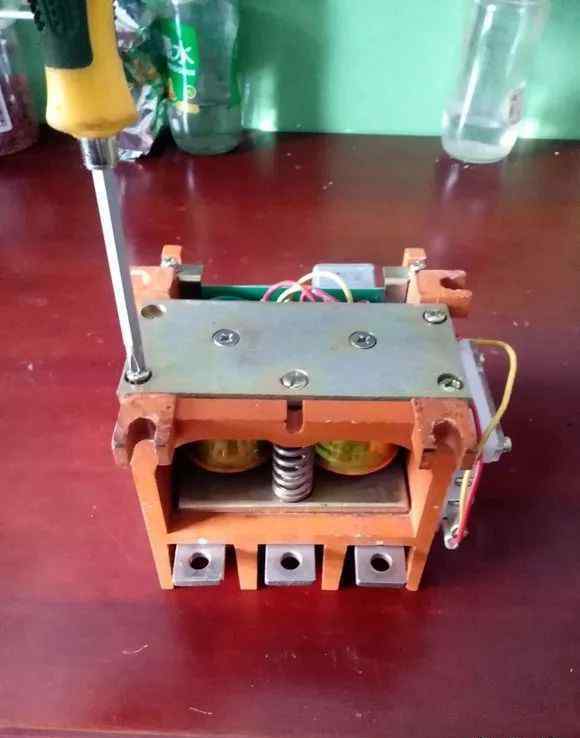

拧开四个角螺丝，可以看到线圈。有两套线圈。

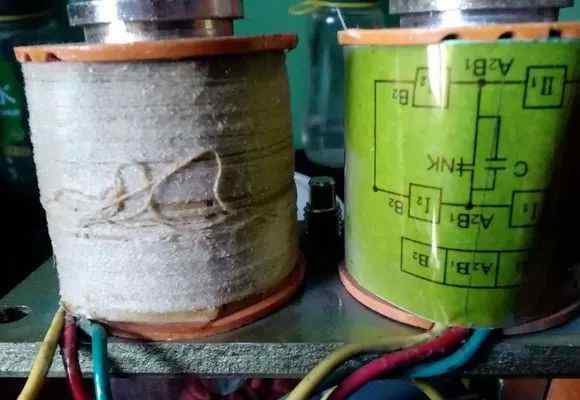

剥掉线圈的外绝缘，看到线圈。

两套线圈。每个线圈由两个绕组组成，两个线圈的绿线接接触器，两个端子接零，在电源两端点火。

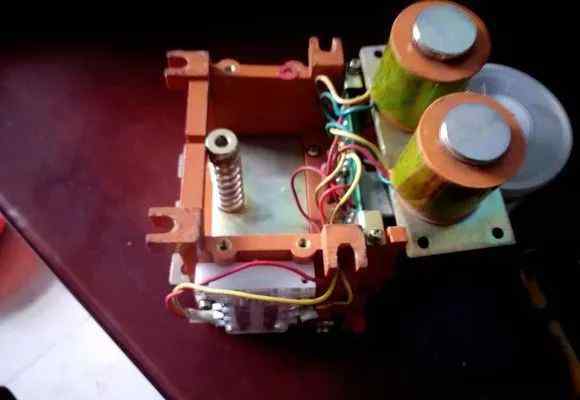

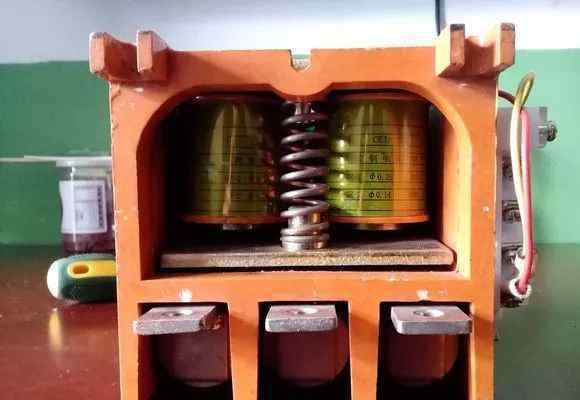

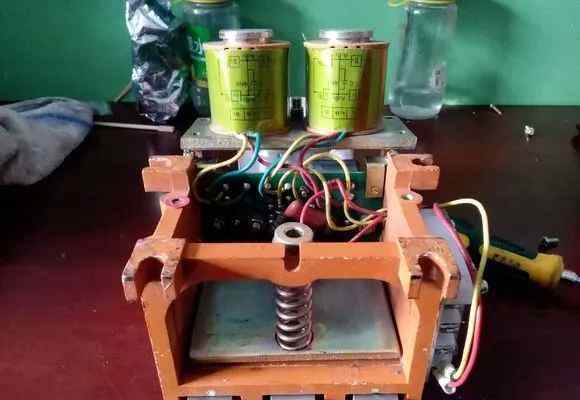

图中的垂直弹簧是一个反作用弹簧。线圈切断后，起一个触点的作用，上下闭合断开。

两套线圈，两套的红线和黄线分别与辅助常闭点相连。

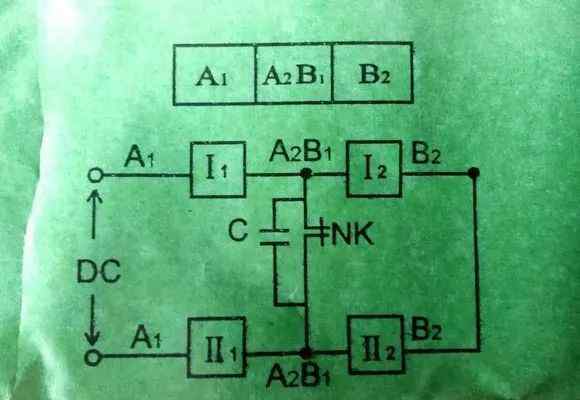

在上图中，I1和l2是线圈，ll1和112是线圈。每个线圈有两个绕组，每组红线为启动线圈，黄线为保持线圈。原理是A1和A2端接整流桥整流DC 220伏，Nk为接触器常闭辅助触点。通电后，线圈通电，线圈开始吸引大电流(红线绕组)。同时，辅助触点正常闭合和断开，保持线圈连接。(小电流保持)，接触器可以达到大电流吸合(大作用力)和小电流保持(节能、线圈寿命长)的目的。电容是滤波电容，通过整流桥整流后去除剩余的交流分量，使吸合更加稳定。线圈是DC 220伏。

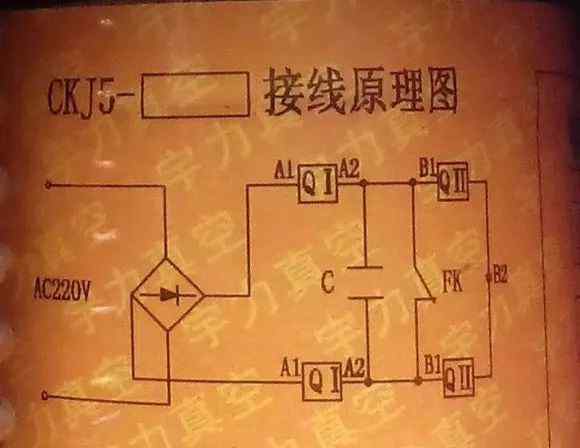

看一看这两组图片。这张图有220交流电源和整流桥。

总结一下-true 空接触器和普通接触器的区别。1真空接触器采用真空管消弧，屏蔽了真空管内的电弧，消弧能力强，延长了触头的使用寿命。在粉尘和爆炸性气体中使用，比普通接触更安全。2 true 空线圈为DC线圈，使得吸合更加稳定可靠。(true 空接触器线圈两端接交流220V，因为有整流桥)。它有两个绕组，一个启动，另一个保持。这与普通接触器不同。

以上是我自己的观点，供大家学习。如有不足，希望同行指出。

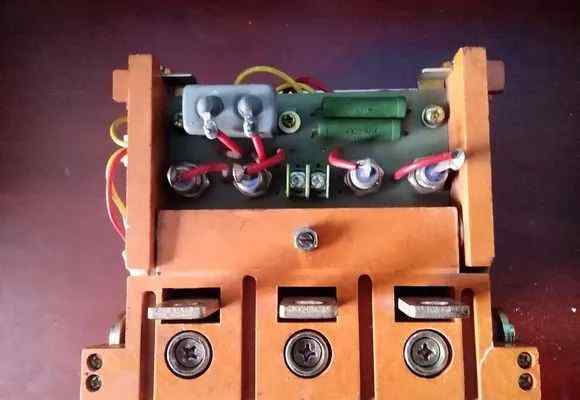

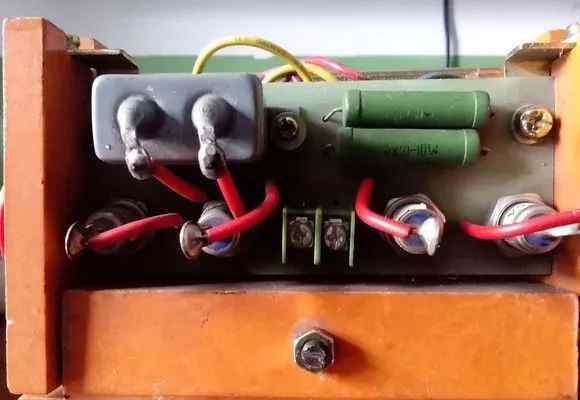

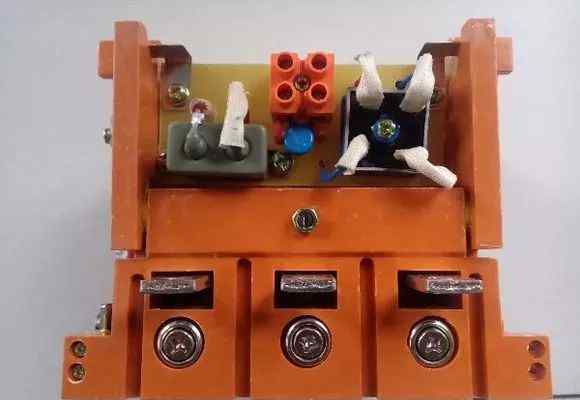

从上面看，四个整流二极管和电容。

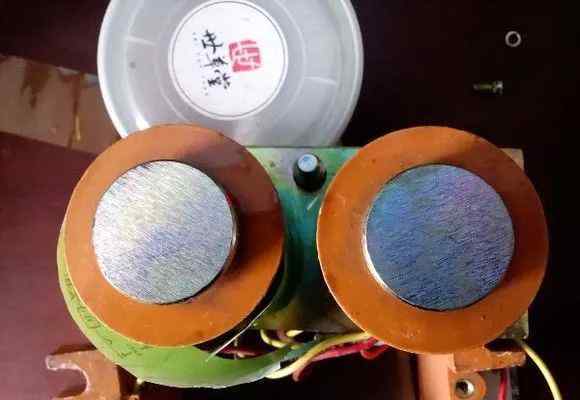

线圈中间有一个铁芯。

我的白天没有太阳空，永远是黑夜，但并不黑暗，因为有什么东西取代了太阳。虽然没有太阳那么亮，但对我来说已经足够了。有了这盏灯，我可以把夜晚当成白天。我从来没有太阳，所以我不怕失去它。

白夜行

端子附近的三个螺钉用于调节活动触点和静态触点之间的间隙。出厂调整好，一般不调整。

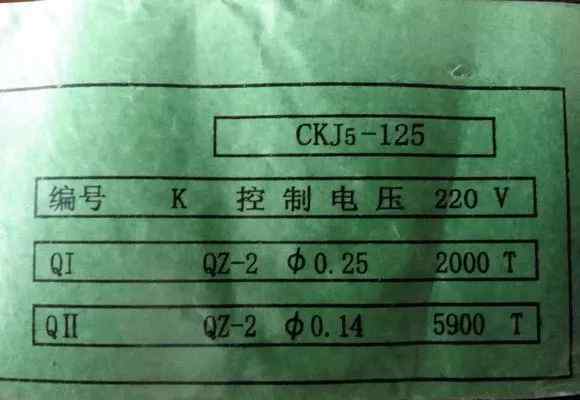

吸合线圈和保持线圈的参数

铭牌

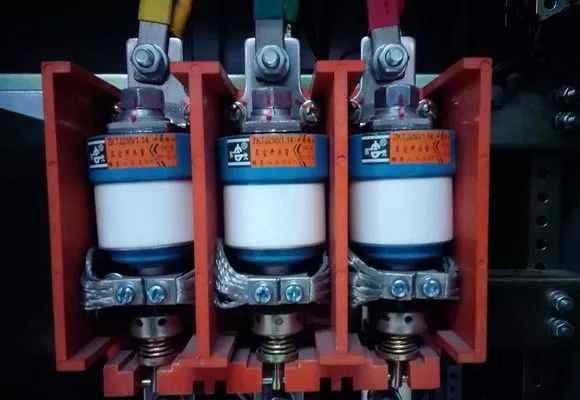

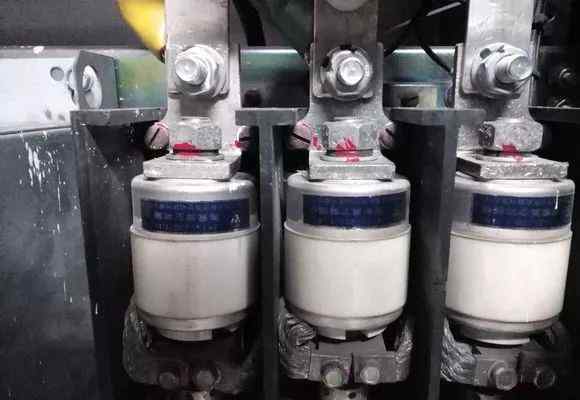

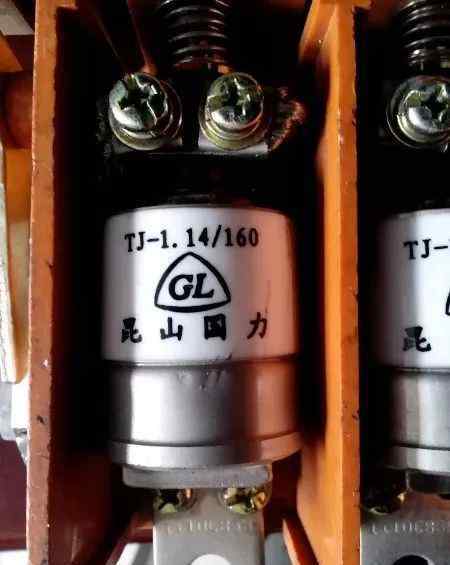

真空管

动触点和静触点被上下吸引和断开，侧机构被驱动以互锁辅助触点。

这个是另一家厂家的，桥桩是用来整改的。

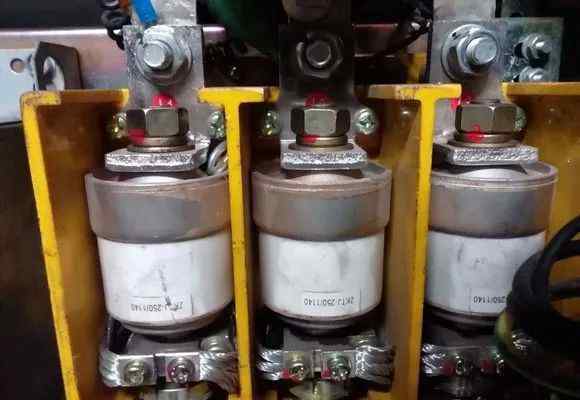

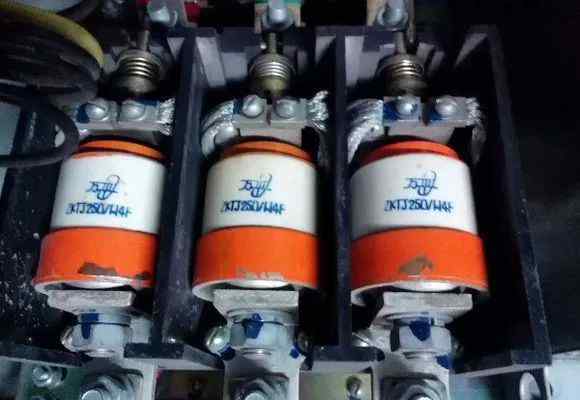

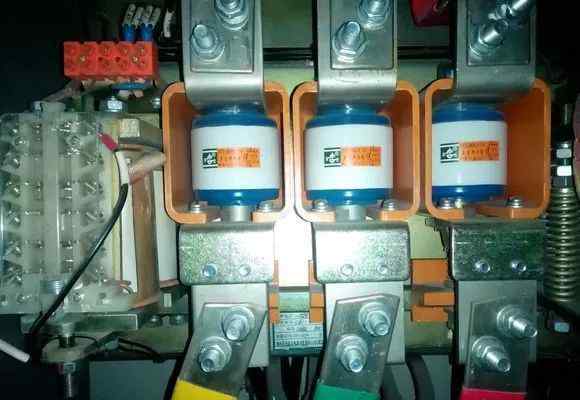

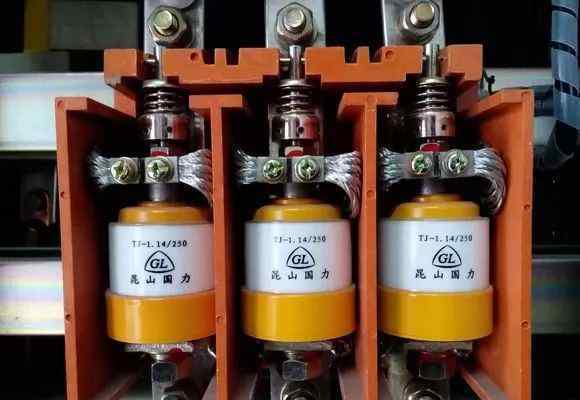

各种型号的真空接触器

高压断路器有哪些常见类型？

答:(1)油断路器:以变压器油为灭弧介质，触头分断后为弧隙绝缘介质的断路器，称为少油断路器；使用变压器油作为灭弧介质、触头分断后的弧隙绝缘介质以及带电部分与接地外壳之间的绝缘介质的断路器称为多油断路器。(2)压缩空气体断路器:触头断开后，用压缩空气体作为灭弧介质和弧隙绝缘介质的断路器。灭弧能力强，动作快，但结构复杂，耗材多。(3)真空断路器:利用真空的高介电强度灭弧的断路器，灭弧速度快，使用寿命长，体积小。(4)六氟化硫(SF6)断路器:一种使用SF6气体作为灭弧介质的断路器，具有优良的灭弧和绝缘性能。它的破断能力强，体积小，但结构复杂，耗材多。
