浮球液位计的结构和安装在工业应用领域是常见的。它是基于阿基米德浮力原理和磁耦合效应设计的。浮球随着容器液位的变化上下运动。由于磁效应,浮球液位计的簧片开关被磁性吸引,使传感器的内阻线性变化。然后转换器将电阻值的变化转换成4 mA ~ 20 mA的标准DC信号输出,从而实现远程液位检测和控制。
浮球液位计因其结构简单、操作简单、可靠性好、精度高、功耗低而受到人们的青睐。广泛用于大坝(水库)水位检测、污水处理、石油化工原料储存、食品饮料、加油站地下储存等各种储罐液位的工业测控。仪器中的液位测量通常使用液位计来测量罐和箱中液位的高度,并显示内部液位的高度。其中,浮球液位计是应用最广泛的测量仪器之一。
浮子液位计的原理和结构;
浮球液位计主要由浮球和插杆组成。
浮球液位计通过连接法兰安装在容器顶部。浮球根据排出液体体积相等的原理漂浮在液面上。当容器的液位变化时,浮球上下移动。由于磁力作用,浮球液位计的干簧被磁力吸引,将液位位置变为电信号。通过显示仪表数字显示液体的实际位置,使浮球液位计能够实现液位的远程检测和控制。
适用范围和特点:
浮球液位计可用于几乎各种工业自动化过程控制中的液位测量和控制,可广泛用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域的液位测量、控制和监控。
浮球液位计由液位传感器和智能HART板(电流转换器)组成。浮球随液位同步变化,控制簧片开关拉进和断开,使传感器内阻线性变化,然后转换器将电阻变化转换成4~20mA的标准电流信号叠加HART数字信号输出。远程供应控制室可实现液位的自动检测、控制和记录。
浮子液位计选型要点及安装说明;
浮球液位计有两种浮动形式,一种是浮球运动,导杆不运动;另一种是浮球和导杆同时运动。前浮球与导杆之间不应有杂物,选型时应注意。在后一种情况下,必须避免杂质溅到导杆上。同时,这种形式对介质流动的抵抗能力很小,安装定位时应避免。
共同点就是浮球不能无障碍的上下移动。安装的垂直度应符合要求。当介质流动时,应避开急流。必要时可加强导杆固定或安装静套。
浮子液位计的安装说明:
1、被测介质不应含有铁磁杂质。
2.为了防止浮球在运输过程中高速滑动或撞击密封管,导致测量带脱出,在仪器出厂前,用夹具将浮球固定在密封管底部,磁钢在密封管顶部。安装和使用前,用户应先取下夹具,将浮球提起至密封管顶部,然后轻轻向下移动浮球,针头应相应转动。
3.仪器的千分表为指针式,测量满度时,指示数字按凝胶针方向排列,测量空度时,按逆时针方向排列。
4.仪表出厂时安装法兰附在仪表上,用户应有管道法兰。
5.仪器的安装位置一般是测量范围的一半。

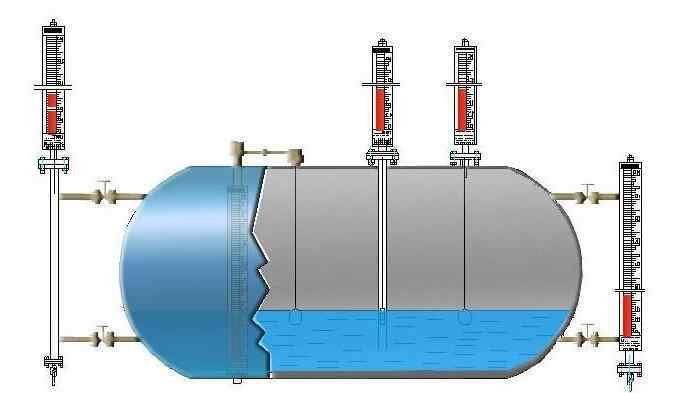

浮球液位计通过以下四种方式安装:
1:侧底安装2:架空安装3:侧边安装
