MPLS高富帅之路——MPLS标签的处理机制

在这一节中，我们首先看看当LSR处理IP数据包或标签数据包时的几种可能的操作。

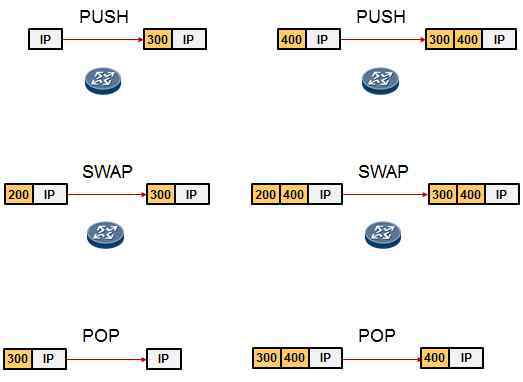

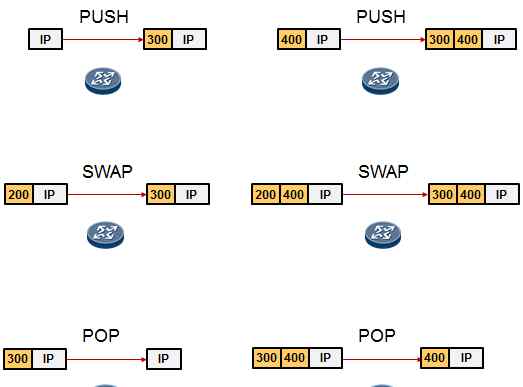

推动的行为。比如把一个IP数据包压入一层MPLS标签，或者把一个带有标签栈的标签包压入一层标签。

互换互换动作。当LSR收到标签数据包时，在搜索标签转发表并找到匹配条目后，它会用新标签替换原始标签。

移除弹出操作。顶部标签已移除。消息的转发取决于标签堆栈中剩余的标签，或者如果标签弹出后没有其他标签，它将作为未标记的消息转发。

我们用一个例子来介绍一下。

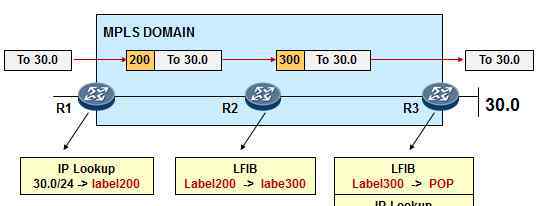

如上图所示，R1收到IP数据包后，查询FIB转发信息表，发现发往30.0网络的数据包被转发到R2，需要推送一层标签，标签值为200。因此，R1将IP数据包推入一个层标签，并将其转发给R2。

R2收到带有标签堆栈的标签数据包，取出标签值并在其LFIB标签转发信息表中查找，发现入站标签200需要交换为300，并转发到R3。另一方面，R3接收该标签分组，并以相同的方式在LFIB表中查找入站标签300。结果发现入站标签300对应的出站动作为3，于是得到原始IP报文，最后R3转发这个IP报文。

值得一提的是，在这个例子中，R1是入口LER，它也是一个入站边界标签交换路由器。左边接IP网，右边接MPLS网。当R1收到一个IP包时，它会做什么？它将在FIB转发信息表中查找IP消息的目的IP地址。如果有匹配的条目，并且该条目指示的下一跳是IP设备而不是LSR标签交换路由器，则消息将被直接路由。

但是，如果FIB中的条目指示下一跳是LSR，并且需要按下标签，情况就不同了。R1将在IP包中压入一层标签，然后转发标签包。此时，IP数据包通过R1进入MPLS网络。一旦以标签包的形式进入MPLS网络，全LSR在转发过程中只看数据包的标签头，搜索交换，忽略标签头中的IP头。此外，如果一个标签数据包有多个标签头，标签交换路由器LSR将只处理最上面的标签。

想知道如何确定消息按下的标签值？那么请期待下一节~
