Horcrux、红色要塞、坦克战争等经典老游戏,包含了很多朋友小时候的回忆。虽然现在网络游戏和手游基本取代了他们,但一看还是会无限感慨。(莎士比亚)。

最近我们拿到了一款游戏机移动电源GAME BOX POWER,这款产品将经典游戏元素和移动电源结合在一起推出,在应急充电的同时还能玩上300款童年经典小游戏。下面我们就对这款产品进行拆解,看看其设计做工如何。

一、游戏机移动电源外观

包装盒采用红白配色,并印有产品外观图以及“300 IN 1”和“GAME BOX POWER”字样。

盒子侧面印有300 IN 1字样,集300款童年经典小游戏于一身。

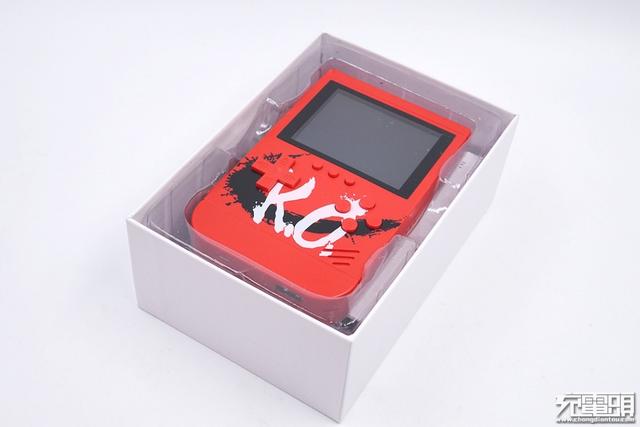

包装盒为天地盖设计,内部使用塑料盒对机子进行支撑固定,塑料盒两侧有凹槽设计,方便取出产品。

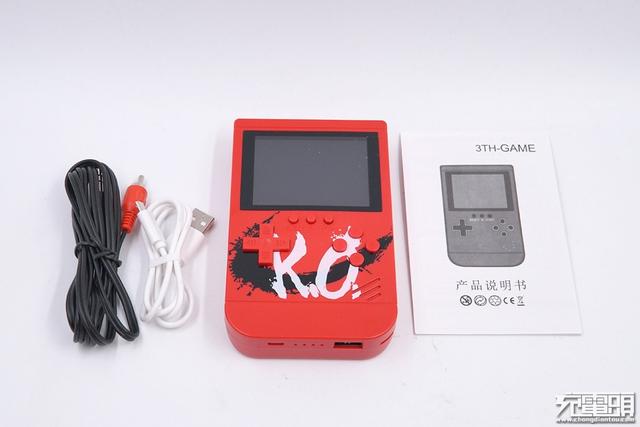

包装内含游戏机移动电源、USB-A to Micro线、AV线和产品说明书。

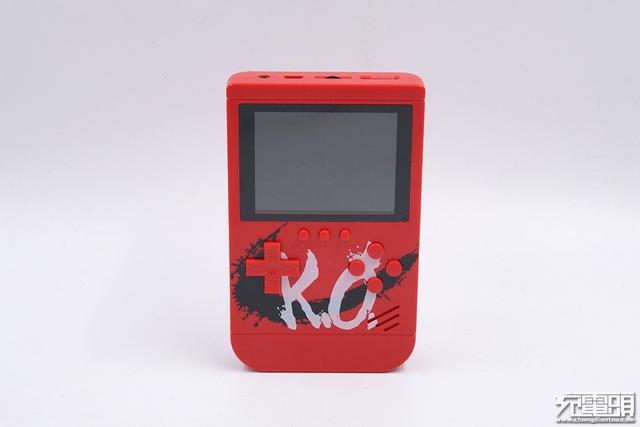

这款游戏机移动电源采用红色机身壳相当热血,正面印有K.O.字样,机子上端配有3寸高清屏,靠近屏幕的三个按键是选择键、复位键和开始键,再就是十字方向键和功能键。

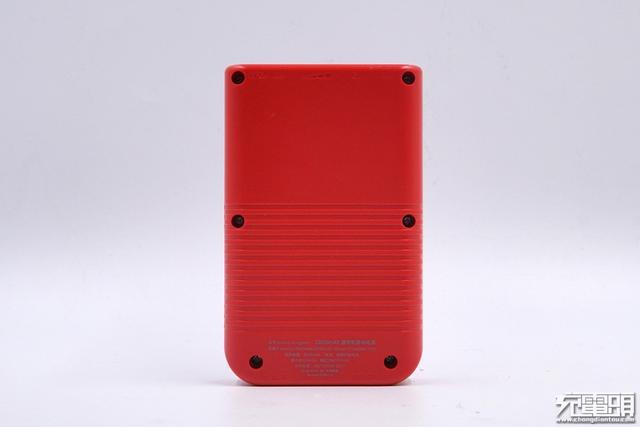

背面两侧各有3颗螺丝进行封装固定,底部印有产品参数信息。

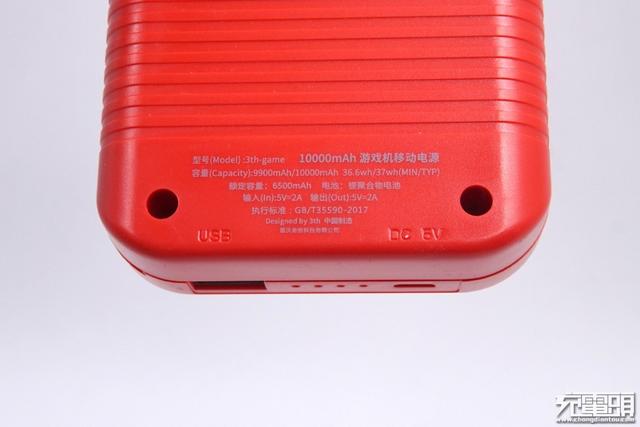

机身底部特写名称:10000mAh 游戏机移动电源型号:3th game容量:9900mAh/10000mAh 36.6Wh/37Wh(MIN/TYP)额定容量:6500mAh电池:锂聚合物电池输入/输出:5V/2A重庆叁拾科技有限公司

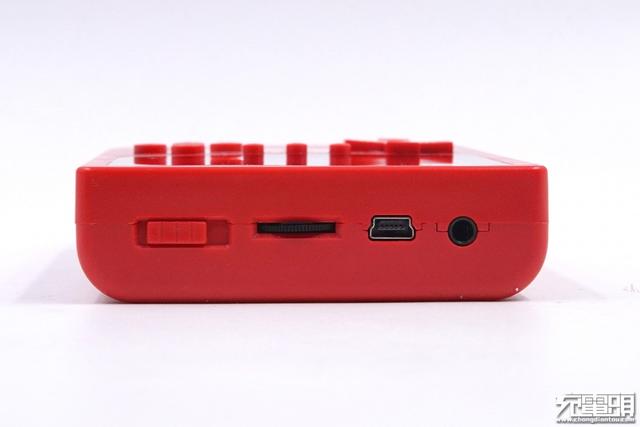

机身顶部配有开关键、音量调节滚轮、手柄接口和电视接口。

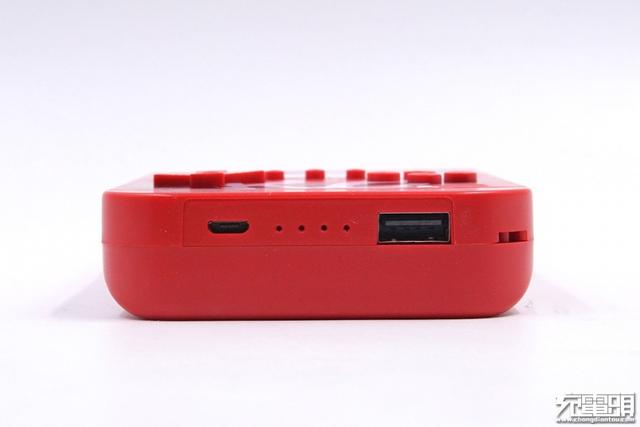

底部配有Micro输入接口、电量指示灯、USB输出口和挂绳口。

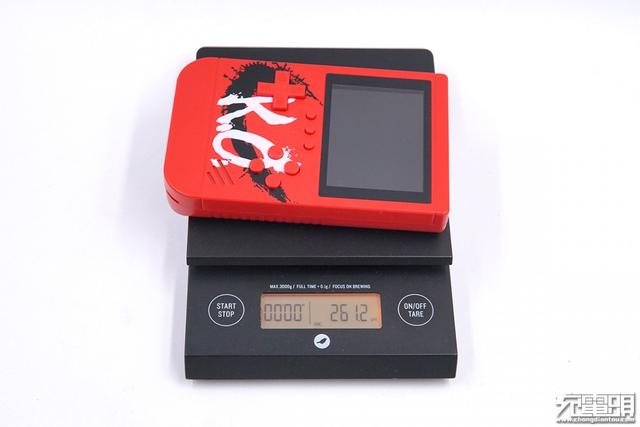

产品净重约为261g。

二、游戏机移动电源拆解

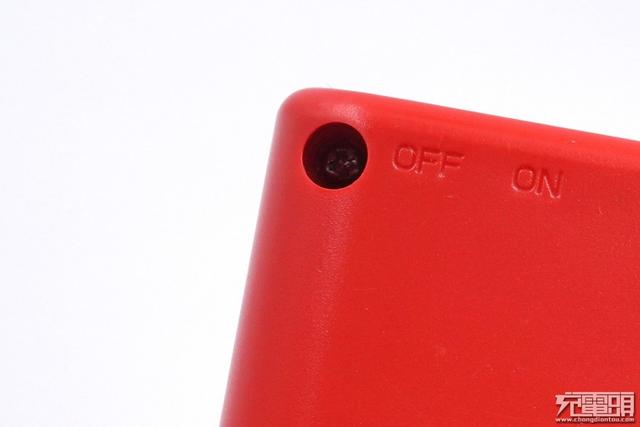

孔内螺丝特写,采用的是十字螺丝。

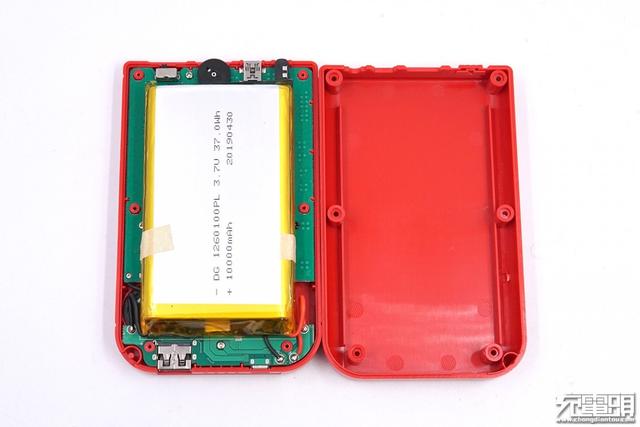

拆掉螺丝打开机身壳,电芯直接放置在中心位置,电芯下面是大小两块PCB板,板子使用螺丝和固定柱固定。

电芯上印有参数信息:10000mAh 3.7V 37Wh,2019年4月30日生产。

拆掉螺丝将板子取出,三类按键上都配有导电橡胶垫。

功能键特写,其它两类按键一样的设计。

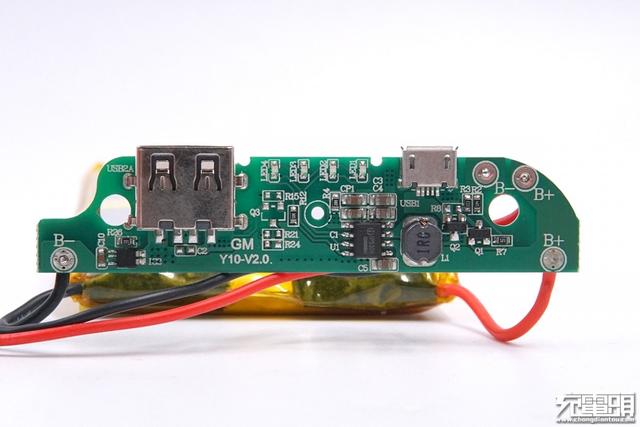

移动电源部分PCB板正面一览。

USB-A母座特写,沉板过孔焊接,数据脚短接。

1R0工字电感特写。

移动电源主控来自英集芯IP5306。这是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,只需一个电感实现降压与升压功能。同步升压系统提供最大2.4A输出电流,转换效率高至91%。空载时自动进入休眠状态,静态电流降至50uA。芯片外围器件少,可以有效减小整体方案的尺寸,降低BOM成本。

英集芯 IP5306详细资料。

苏州XYsemi赛芯微XB7608A多合一锂电保护芯片,用于电池保护。

苏州赛芯微 XB7608A 详细资料。

小板子背面一览,线芯过孔焊接,焊点饱满,移动电源升降压芯片背面过孔露铜散热。

电芯底部贴有青稞绝缘纸。

大块PCB板上连接高清屏和外放喇叭。

拆掉显示屏,板子中心位置是一颗通俗来讲牛屎封装的邦定芯片,旁边是一颗三星的芯片焊接在转接板上。

三星K5L2731CAA-D770,MCP芯片,内置128MB NOR和32MB RAM,同时封装闪存和内存,用于存储游戏和游戏运行。

1W 音频功率放大器采用Shouding首鼎LM4890S,放大音频信号驱动扬声器。

首鼎LM4890S资料信息。

游戏机部分的时钟晶振。

屏幕排线插槽特写。

排线上印有WL-283105-A1 PLUS字样。

外放喇叭上贴有双面胶,用来固定在机身上。

板子背面贴有两条泡棉来隔离电芯。

开关键外套金属壳焊接,非常牢固。

音量滚轮特写。

手柄接口特写,贴片焊接。

电视插口特写,过孔焊接。

全部拆解完毕,来张全家福。

充电头网拆解总结

游戏机移动电源GAME BOX POWER有红黑白三种颜色机身,机子配备3寸高清屏。产品集300款童年经典小游戏于一身,在给手机应急充电的时候可以玩这些小游戏打发时间,此外还支持外接手柄和连接电视,叫上好朋友一起对打或闯关。同时也是送朋友的很好礼物,实用又好玩。

充电头网通过拆解了解到,内部采用英集芯IP5306、赛芯微XB7608A多合一锂电保护芯片做移动电源部分,用料扎实。此外电芯包裹绝缘到位,线芯过孔焊接焊点饱满。游戏机部分采用三星芯片做存储配合邦定处理器,集成度很高。
