故障诊断 路由器出现故障诊断与排除

　　网络诊断是一门综合性技术，涉及网络技术的各个面。路由器故障是最常见的问题，首先先看诊断有哪些模式,然后一起简单回顾一下网络和路由器的基本概念，路由器故障怎么办?怎么排除，跟着本站小编一起来了解吧!

　　网络故障诊断应该实现三方面的目的：确定网络的故障点，恢复网络的正常运行;发现网络 规划和配置中欠佳之处，改善和优化网络的性能;观察网络的运行状况，及时预测网络通信 质量。 网络故障诊断以网络原理、网络配置和网络运行的知识为基础。从故障现象出发，以网络诊 断工具为手段获取诊断信息，确定网络故障点，查找问题的根源，排除故障，恢复网络正常运行。 网络故障通常有以下几种可能：物理层中物理设备相互连接失败或者硬件及线路本身的问题 ;数据链路层的网络设备的接口配置问题;网络层网络协议配置或操作错误;传输层的设备 性能或通信拥塞问题;上三层CISCO IOS或网络应用程序错误。诊断网络故障的过程应该沿着OSI七层模型从物理层开始向上进行。首先检查物理层，然后检查数据链路层，以此类推 ，设法确定通信失败的故障点，直到系统通信正常为止。 网络诊断可以使用包括局域网或广域网分析仪在内的多种工具：路由器诊断命令;网络管理工具和其它故障诊断工具。CISCO提供的工具足以胜任排除绝大 多数网络故障。查看路由表，是解决网络故障开始的好地方。

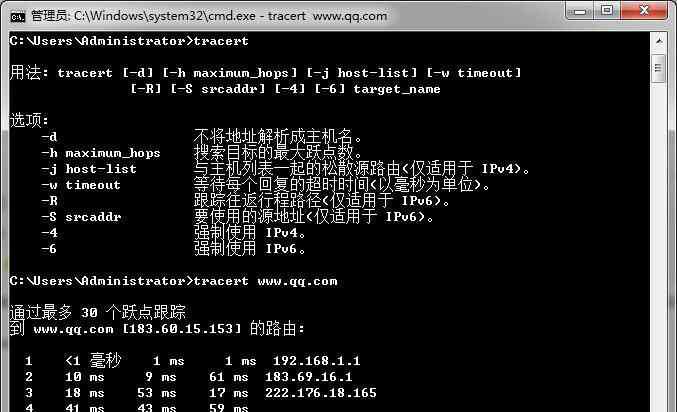

　　ICMP的ping、trace命令和Cisco的show命令、debug命令是获取故障诊断有用信息的网络工具。我们通常使用一个或多个命令收集相应的信息，在给定情况下，确定使用什么命令获 取所需要的信息。譬如，通过IP协议来测定设备是否可达到的常用方法是使用ping命令。 ping从源点向目标发出ICMP信息包，如果成功的话，返回的ping信息包就证实从源点到目标 之间所有物理层、数据链路层和网络层的功能都运行正常。

　　如何在互联网络运行后了解它的信息，了解网络是否正常运行，监视和了解网络在正常条件下运行细节，了解出现故障的情况。监视那些内容呢?利用show interface命令可以非常容 易地获得待检查的每个接口的信息。另外show buffer命令提供定期显示缓冲区大小、用途及 使用状况等。Show proc命令和 show proc mem命令可用于跟踪处理器和内存的使用情况， 可以定期收集这些数据，在故障出现时，用于诊断参考。 网络故障以某种症状表现出来，故障症状包括一般性的(象用户不能接入某个服务器)和较 特殊的(如路由器不在路由表中)。对每一个症状使用特定的故障诊断工具和方法都能查找 出一个或多个故障原因。一般故障排除模式如下：

　　第一步，当分析网络故障时，首先要清楚故障现象。应该详细说明故障的症侯和潜在的原因 。为此，要确定故障的具体现象，然后确定造成这种故障现象的原因的类型。例如，主机不 响应客户请求服务。可能的故障原因是主机配置问题、接口卡故障或路由器配置命令丢失等 。

　　第二步，收集需要的用于帮助隔离可能故障原因的信息。向用户、网络管理员、管理者和其他关键人物提一些和故障有关的问题。广泛的从网络管理系统、协议分析跟踪、路由器诊断 命令的输出报告或软件说明书中收集有用的信息。

　　第三步，根据收集到的情况考虑可能的故障原因。可以根据有关情况排除某些故障原因。例如，根据某些资料可以排除硬件故障，把注意力放软件原因上。对于任何机会都应该设法减 少可能的故障原因，以至于尽快的策划出有效的故障诊断计划。

　　第四步，根据最后的可能的故障原因，建立一个诊断计划。开始仅用一个最可能的故障原因 进行诊断活动，这样可以容易恢复到故障的原始状态。如果一次同时考虑一个以上的故障原 因，试图返回故障原始状态就困难的多了。

　　第五步，执行诊断计划，认真做好每一步测试和观察，直到故障症状消失。

　　第六步，每改变一个参数都要确认其结果。分析结果确定问题是否解决，如果没有解决，继续下去，直到解决。

　分层诊断技术

　　1. 物理层及其诊断 物理层是OSI分层结构体系中最基础的一层，它建立在通信媒体的基础上，实现系统和通信 媒体的物理接口，为数据链路实体之间进行透明传输，为建立、保持和拆除计算机和网络之间的物理连接提供服务。 物理层的故障主要表现在设备的物理连接方式是否恰当;连接电缆是否正确;MODEM、 CSU/DSU等设备的配置及操作是否正确。 确定路由器端口物理连接是否完好的最佳方法是使用show interface命令，检查每个端口的状态，解释屏幕输出信息，查看端口状态、协议建立状态和EIA状态。

　　2. 数据链路层及其诊断 数据链路层的主要任务是使网络层无须了解物理层的特征而获得可靠的传输。数据链路层为 通过链路层的数据进行打包和解包、差错检测和一定的校正能力，并协调共享介质。在数据链路层交换数据之前，协议关注的是形成帧和同步设备。 查找和排除数据链路层的故障，需要查看路由器的配置，检查连接端口的共享同一数据链路 层的封装情况。每对接口要和与其通信的其他设备有相同的封装。通过查看路由器的配置检 查其封装，或者使用show命令查看相应接口的封装情况。

　　3. 网络层及其诊断 网络层提供建立、保持和释放网络层连接的手段，包括路由选择、流量控制、传输确认、中 断、差错及故障恢复等。 排除网络层故障的基本方法是：沿着从源到目标的路径，查看路由器路由表，同时检查路由器接口的IP地址。如果路由没有在路由表中出现，应该通过检查来确定是否已经输入适当的 静态路由、默认路由或者动态路由。然后手工配置一些丢失的路由，或者排除一些动态路由 选择过程的故障，包括RIP或者IGRP路由协议出现的故障。例如，对于IGRP路由选择信息只 在同一自治系统号(AS)的系统之间交换数据，查看路由器配置的自治系统号的匹配情况。

路由器接口故障排除

　　1. 串口故障排除 串口出现连通性问题时，为了排除串口故障，一般是从show interface serial命令开始，分析 它的屏幕输出报告内容，找出问题之所在。串口报告的开始提供了该接口状态和线路协议状 态。接口和线路协议的可能组合有以下几种：1)串口运行、线路协议运行，这是完全的工 作条件。该串口和线路协议已经初始化，并正在交换协议的存活信息。2)串口运行、线路 协议关闭，这个显示说明路由器与提供载波检测信号的设备连接，表明载波信号出现在本地和远程的调制解调器之间，但没有正确交换连接两端的协议存活信息。可能的故障发生在路 由器配置问题、调制解调器操作问题、租用线路干扰或远程路由器故障，数字式调制解调器 的时钟问题，通过链路连接的两个串口不在同一子网上，都会出现这个报告。3)串口和线路 协议都关闭，可能是电信部门的线路故障、电缆故障或者是调制解调器故障。4)串口管理 性关闭和线路协议关闭，这种情况是在接口配置中输入了shutdown命令。通过输入no shutdown命令，打开管理性关闭。 接口和线路协议都运行的状况下，虽然串口链路的基本通信建立起来了，但仍然可能由于信 息包丢失和信息包错误时会出现许多潜在的故障问题。正常通信时接口输入或输出信息包不 应该丢失，或者丢失的量非常小，而且不会增加。如果信息包丢失有规律性增加，表明通过该接口传输的通信量超过接口所能处理的通信量。解决的办法是增加线路容量。查找其他原因发生的信息包丢失，查看show interface serial命令的输出报告中的输入输出保持队列的状 态。当发现保持队列中信息包数量达到了信息的最大允许值，可以增加保持队列设置的大小。

　　2.以太接口故障排除 以太接口的典型故障问题是：带宽的过分利用;碰撞冲突次数频繁;使用不兼容的幀类型。 使用show interface ethernet命令可以查看该接口的吞吐量、碰橦冲突、信息包丢失、和幀 类型的有关内容等。 通过查看接口的吞吐量可以检测网络的利用。如果网络广播信息包的百分比很高，网络性能 开始下降。光纤网转换到以太网段的信息包可能会淹没以太口。互联网发生这种情况可以采 用优化接口的措施，即在以太接口使用no ip route-cache命令，禁用快速转换，并且调整缓冲区和保持队列。

　　两个接口试图同时传输信息包到以太电缆上时，将发生碰橦。以太网要求冲突次数很少，不 同的网络要求是不同的，一般情况发现冲突每秒有3、5次就应该查找冲突的原因了。碰橦冲 突产生拥塞，碰橦冲突的原因通常是由于敷设的电缆过长、过分利用、或者“聋”节点。以太 网络在物理设计和敷设电缆系统管理方面应有所考虑，超规范敷设电缆可能引起更多的冲突 发生。 如果接口和线路协议报告运行状态，并且节点的物理连接都完好，可是不能通信。引起问题 的原因也可能是两个节点使用了不兼容的幀类型。解决问题的办法是重新配置使用相同幀类 型。如果要求使用不同幀类型的同一网络的两个设备互相通信，可以在路由器接口使用子接口，并为每个子接口指定不同的封装类型。

　　3. 异步通信口故障排除 互连网络的运行中，异步通信口的任务是为用户提供可靠服务，但又是故障多发部位。主要 的问题是，在通过异步链路传输基于LAN通信量时，将丢失的信息包的量降止最少。

　　异步通信口故障一般的外部因素是：拨号链路性能低劣;电话网交换机的连接质量问题;调 制解调器的设置。检查链路两端使用的调制解调器：连接到远程PC机端口调制解调器的问题 不太多，因为每次生成新的拨号时通常都初始化调制解调器，利用大多数通信程序都能在发 出拨号命令之前发送适当的设置字符串;连接路由器端口的问题较多，这个调制解调器通常 等待来自远程调制解调器的连接，连接之前，并不接收设置字符串。如果调制解调器丢失了 它的设置，应采用一种方法来初始化远程调制解调器。简单的办法是使用可通过前面板配置 的调制解调器，另一种方法是将调制解调器接到路由器的异步接口，建立反向telnet,发送设 置命令配置调制解调器。 show interface async 命令、show line命令是诊断异步通信口故障使用最多的工具。show interface async 命令输出报告中，接口状态报告关闭的唯一的情况是接口没有设置封装类型 。线路协议状态显示与串口线路协议显示相同。show line命令显示接口接收和传输速度设置 以及EIA状态显示。show line命令可以认为是接口命令(show interface async)的扩展。

　　show line命令输出的EIA信号及网络状态： noCTS noDSR DTR RTS：调制解调器未与异步接口连接。 CTS noDSR DTR RTS：调制解调器与异步接口连接正常，但未连接远程调制解调器。 CTS DSR DTR RTS：远程调制解调器拨号进入并建立连接。 确定异步通信口故障一般可用下列步骤：检查电缆线路质量;检查调制解调器的参数设置;检查调制解调器的连接速度;检查rxspeed 和txspeed是否与调制解调器的配置匹配;通过 show interface async 命令和 show line命令查看端口的通信状况;从show line命令的报告 检查EIA状态显示;检查接口封装;检查信息包丢失及缓冲区丢失情况。 结语 网络发生故障是不可避免的。网络建成运行后，网络故障诊断是网络管理的重要技术工作。

　　搞好网络的运行管理和故障诊断工作，提高故障诊断水平需要注意以下几方面的问题：认真学习有关网络技术理论;清楚网络的结构设计，包括网络拓朴、设备连接、系统参数设置及 软件使用;了解网络正常运行状况、注意收集网络正常运行时的各种状态和报告输出参数; 熟悉常用的诊断工具，准确的描述故障现象。
