电工识图入门 一学就会的电工识图基本知识

联系我们

电气控制电路和电气设备的安装、设计、调试和维护应以相应的电气图为基础或参考。

电气制图是按照国家制定的图形符号和文字符号标准以及规定的制图方法绘制的图形。

是电气工程技术的语言,所有从事维修的电工都必须掌握和阅读电气图。

一个

电工图纸识别基础知识

1.电路图的分类

电气原理图(更多用于维护)、电气安装接线图(更多用于维护)、电气系统图、框图、扩展接线图、电气元件布置图和系统图。

1)电气原理图

它用电气符号排列并按工作顺序排列。

详细展示了电路中电气元件、设备和电路的组成,以及电路的工件原理和连接关系。

不考虑电气元件和设备的实际位置和尺寸。

2)电气安装接线图

根据电气原理图和位置图编制。

它主要用于电气设备和电气线路的安装、接线、检查、维护和故障排除。

也可分为单元接线图、互连接线图和端子接线图。

2.电气图中区域的划分

标准电气图(电气原理图)对图纸的尺寸(图纸)、框架尺寸、面积号有一定的要求。

有阿拉伯数字1、2、3等。在框架线的上下两边,大写字母A、B、C等。标记在框架线的左侧和右侧。这些是区域号码。

是为了便于检索图中的电路或元件。

便于阅读和理解全线的工作原理,俗称“功能格”。

3.电气图中符号位置的索引

为了找到一个元素在电气图中的位置。

通常,符号索引是绘图区编号中表示(水平)的字母和表示(垂直)列的数字的组合,必要时必须注明绘图编号和页码。

4.电气符号

电气图纸早期的电气符号由国家统一规定,包括图形符号、文字符号和回路符号。

图形符号:基本符号,?通用符号,?细节符号。

基本符号:基本文本符号(单字母和双字母符号)、辅助文本符号和详细符号

技术数据的表示方法

5、电气图纸识别的一般方法

1)参考文本描述,包括系统功能、电气原理、部件和细节等技术描述数据。

2)系统模块分解——一般按照功能模块分解原理图、逻辑图、流程图。

然而,对接图的定位模块经常被分解。化大为小的分析方法。

3)电线及部件的标识——区分图中电源线、电源线、信号控制线、负载等电线的线型、规格、方向。

在图纸中确定部件和组件的型号、规格和参数及其功能。

4)整理地图识别的结果——整理必要的文字描述。

指出了电气图的功能特点、工作原理、主要部件和设备、安装要求及注意事项。

2

电气原理图识别的步骤和方法

1.绘制电气原理图的一般原则

1)根据电气符号标准-根据国家标准中规定的电气符号绘制图纸。

2)字符符号标准——根据国家标准GB7159-1987中规定的字符符号进行标记。

3)按顺序排列——按照工作顺序纵向或横向排列。

4)展开法作图——电路中的主电路用粗实线画在图的左侧、上部或下部。

5)说明动作原理和控制之间的关系——控制和被控制之间的关系必须表达清楚。

6)电气原理图中的主电路和辅助电路(主电路和辅助电路)。

2.识别电气原理图的步骤

1)识别主电路的具体步骤

(1)检查电气类型的主电路选择。

(2)看用什么样的控制元件来控制电器,用多少控制元件来控制。

③看主电路中除电器以外的其他元件及其功能。

④检查电源。电源的类型和电压等级。

2)检查辅助电路的具体步骤

①检查辅助电路的电源(交流电源、DC电源)。

②明确辅助电路各控制元件的功能。

(3)研究辅助电路中各控制元件功能之间的制约关系。

识别电气接线图的步骤和方法

1、电气接线图绘制的基本原则

1)根据国家规定的电气图形符号,不考虑真实结构。

2)处理电路中各元件的位置和内部结构。

3)每一行都有清晰的标签,每一行的两端必须标有相同的行号。

4)所有标有相同线号的导线可以并联在一起。

5)进线端子是元器件的上端子,出线端子是元器件的下端子。

2.电气布线图中电气设备、装置和控制元件安装的常识

1)接入终端的处理——布置在配电盘的下方或左侧。

2)控制开关位置——一般布置在配电盘的下部位置(左上或右下)。

3)保险丝处理-布置在配电盘上方。

4)开关操作——安装在易于操作的面板上,而不是配电盘上。

5)指示灯的处理——安装在易于观察的面板上。

6)区分交流电和DC组件-由DC控制的组件与由交流电控制的组件分开安装。

3.识别电气接线图的步骤和方法

1)分析电气原理图中主电路和辅助电路包含的元件,找出各元件的动作原理。

2)找出电气原理图和电气接线图中元件之间的对应关系。

3)找出电气接线图中的连接线数量和所用电线的具体规格。

4)根据电气接线图中的线号,研究主回路的路线。

5)根据线数研究辅助电路的走向。

本文转载自互联网,欢迎大家在下面讨论。

如果你喜欢这样的帖子,请人工转载、收集、比较!

分享给:朋友圈

点击

部分文章选自网络,版权归原作者所有。我们注重分享。如果找不到作者和出处,还是希望能理解。如果原作者看到,请联系边肖(可以发到314377032@qq.com,也可以直接在微信官方账号留言),边肖会在后续文章声明中标注。如有侵权,边肖将在第一时间删除。谢谢!

你看到这篇文章

1.《电工识图入门 一学就会的电工识图基本知识》援引自互联网,旨在传递更多网络信息知识,仅代表作者本人观点,与本网站无关,侵删请联系页脚下方联系方式。

2.《电工识图入门 一学就会的电工识图基本知识》仅供读者参考,本网站未对该内容进行证实,对其原创性、真实性、完整性、及时性不作任何保证。

3.文章转载时请保留本站内容来源地址,https://www.lu-xu.com/keji/792490.html

上一篇

千亿媳妇 参观千亿媳妇李嘉欣的豪宅:家里连个佣人也没有,杂物还到处乱放

下一篇

淘淘象影视 提前收藏10部高分科普片,孩子寒假在家就能长见识

王者荣耀改名符号 王者荣耀名字符号怎么打,最简单的两种方法

王者荣耀改名符号 王者荣耀名字符号怎么打,最简单的两种方法

王者荣耀是一款很受欢迎的游戏,但是还是有很多朋友不太了解这个游戏。今天的文章就来和大家聊聊如何打出王者荣耀的名字符号。下面我精心准备了两个最简单的方法,希望对有需要的朋友有所帮助。相信大家看了这篇文章都能有一个帅气的名字。王者荣耀名字符号两种打法:方法1:1.在网页...

施耐德官网商城 施耐德电气国内73家授权柜厂家大盘点

  • 施耐德官网商城 施耐德电气国内73家授权柜厂家大盘点
  • 施耐德官网商城 施耐德电气国内73家授权柜厂家大盘点
  • 施耐德官网商城 施耐德电气国内73家授权柜厂家大盘点

施耐德电气商城 施耐德电气国内73家授权柜厂家大盘点

  • 施耐德电气商城 施耐德电气国内73家授权柜厂家大盘点
  • 施耐德电气商城 施耐德电气国内73家授权柜厂家大盘点
  • 施耐德电气商城 施耐德电气国内73家授权柜厂家大盘点

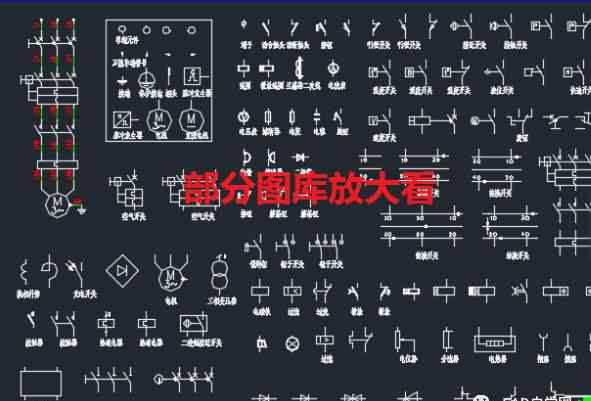

cad图库大全免费下载 cad常用电气图库大全免费下载
