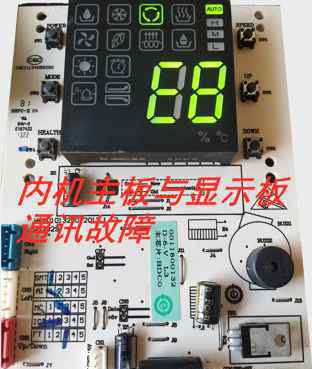

这是8月份修的空音。用户打电话说开机五分钟就报了E8，内外机都转了，会凉但是凉不好...第一反应感觉有点奇怪。空音报告内部机板和显示板通讯有故障，怎么开机？但是举报E8是真的。你做梦去吧。回家再说吧。

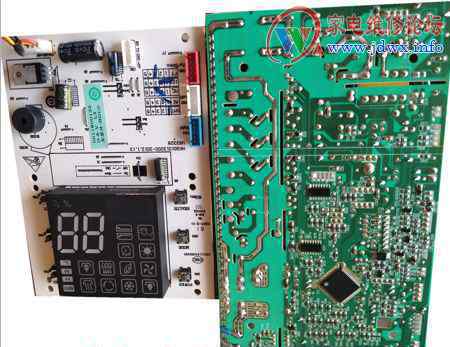

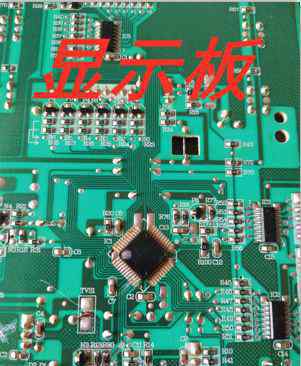

上门测试机是用户说的。当通过遥控打开机器时，屏幕上没有温度显示，只显示00。然后导风板打开，内部风扇启动。过了一段时间，外机也开始工作。但是外机虽然一直在工作，但是一直在低频运行，制冷不好。既然知道问题出在内部机板或者显示板，就不算浪费时间。请报价并撤板走人。内部机板和显示板如下:

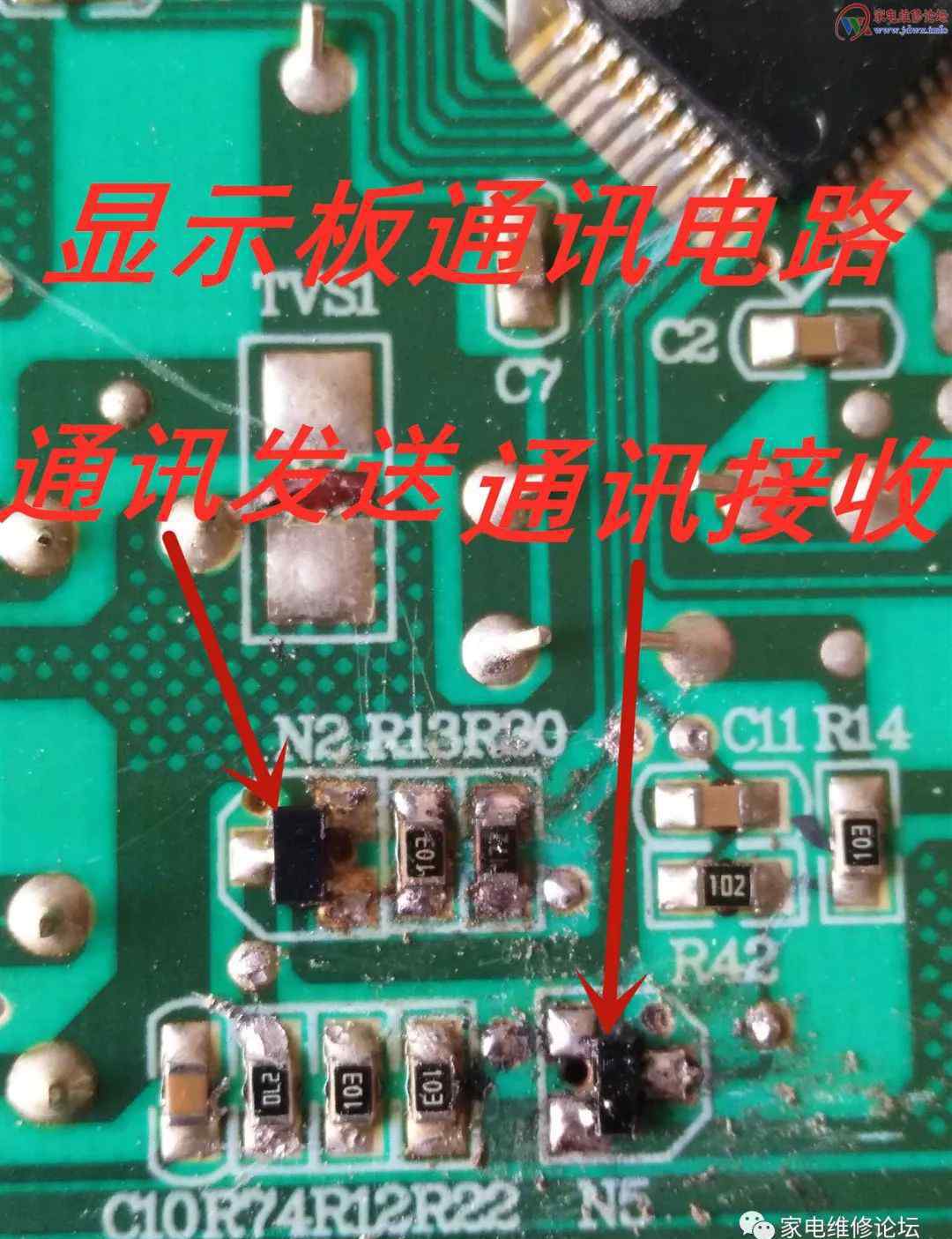

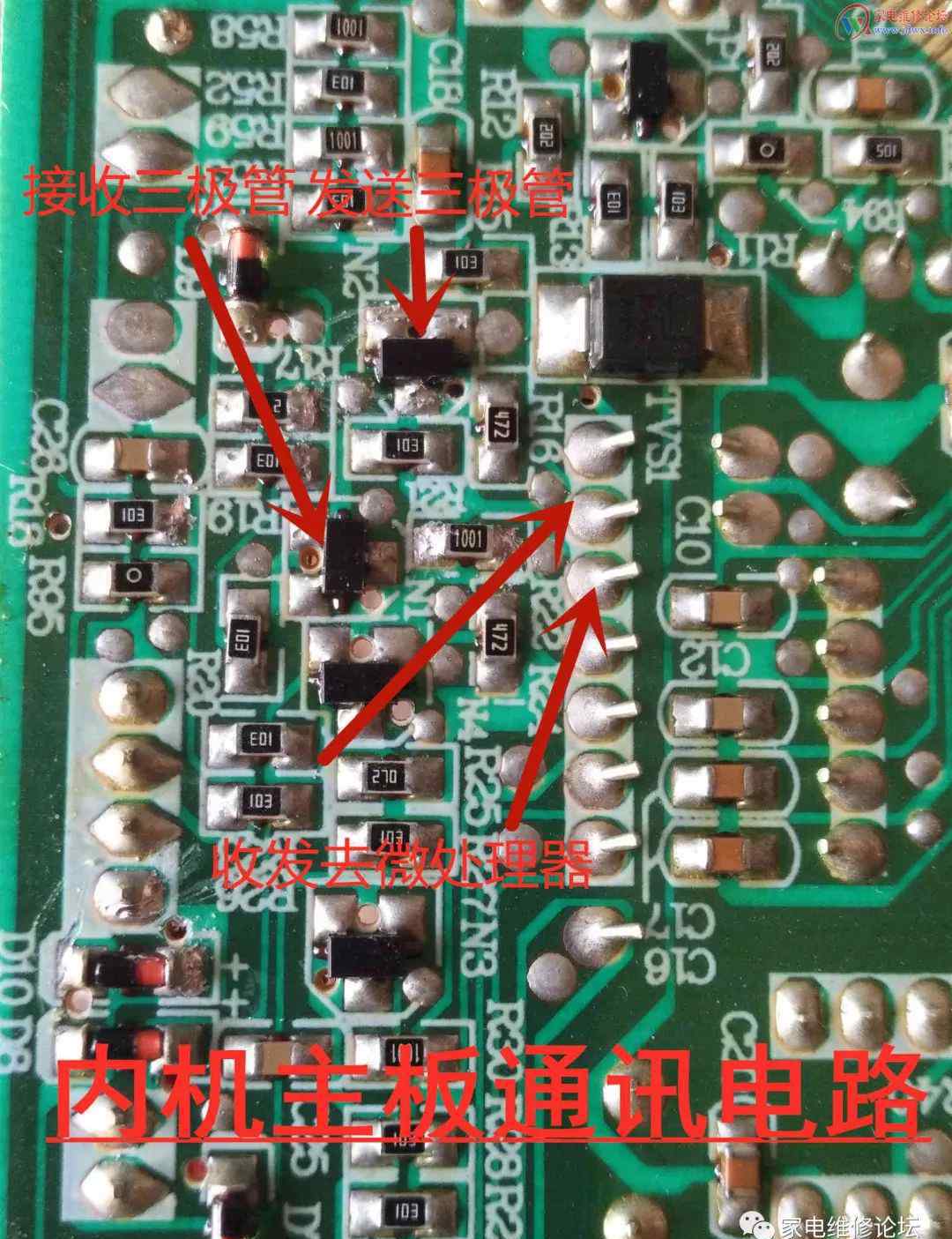

内部机器上电，万用表粗端通讯端子12伏可用，通讯电压在6伏左右大幅摆动，看起来很正常。检查主板和显示板上的通讯电路元件后，没有发现明显的损坏，有点麻烦。像往常一样，估计先能找到突破口，导风板能打开，内部机也能转，然后外部机也能转，说明显示板发出的信号正常，内部机板也收到启动信号，也可以根据遥控器收到的信息工作。显示器00可以是主板发送的信号，而不是显示板接收的信号。主板发出的信号包括外机工作状态和内机工作状态，包括内机探头检测到的数据。这是合理的。显示板检测不到外机，外机强制低频，散热不好，接收不到内机板发送的温度信息。屏幕显示00是合理的。好像故障出在主板到显示板的路上，主板和显示板的通讯如下。

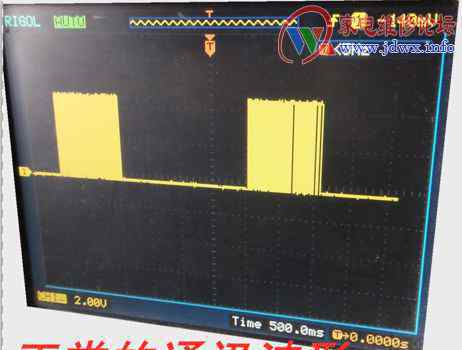

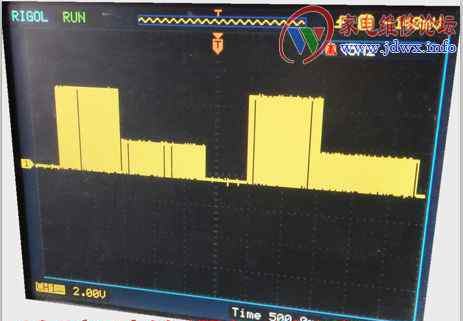

用万用表仔细测量主板的发送电路和显示板的接收电路，没有发现问题。电压波动明显，无短路、开路。似乎需要做一些严肃的事情。立刻拿出示波器，揭开了罪魁祸首。显示板接收二极管的集电极实际有台阶，基极正常，如下图所示:
这个显示板好像没有接三级管。测试机马上换，波形好很多。而且屏幕上显示的是E1，没有裸板试验机和风扇探头，所以E1显示正常，只要E8不显示。
这种故障是由于显示面板的接收晶体管不良造成的，主板的数据无法传输到显示面板。不知道为什么可以打开。可能软件设置好了。别问我有没有图纸。没地方找这个冷门的东西。台词都是自己出来的。不一定对。玩得开心。
