恒温烙铁 【电子制作】便携式恒温电烙铁控制器

注:第二届李闯商城电子制作节正如火如荼！欢迎观看参赛作品并留下精彩评论(http://club . szlcsc . com/forum/69 _ 70 _ 1 . html)。从现在开始到8月6日，还可以参加李闯商城6周年活动赢取红包(26个666元的红包等着你)！抢楼活动入口:http://club.szlcsc.com/article/details_6357_1.html,赶快参加吧！

这部作品是首届李闯商城电子制作节的优秀作品之一。本书由作者酷凡(李闯社区的昵称)授权出版并标记原作。转载时请注明出处，未经许可不得用于商业目的。原始链接:

http://club.szlcsc.com/article/details_796_1.html

一、工作介绍

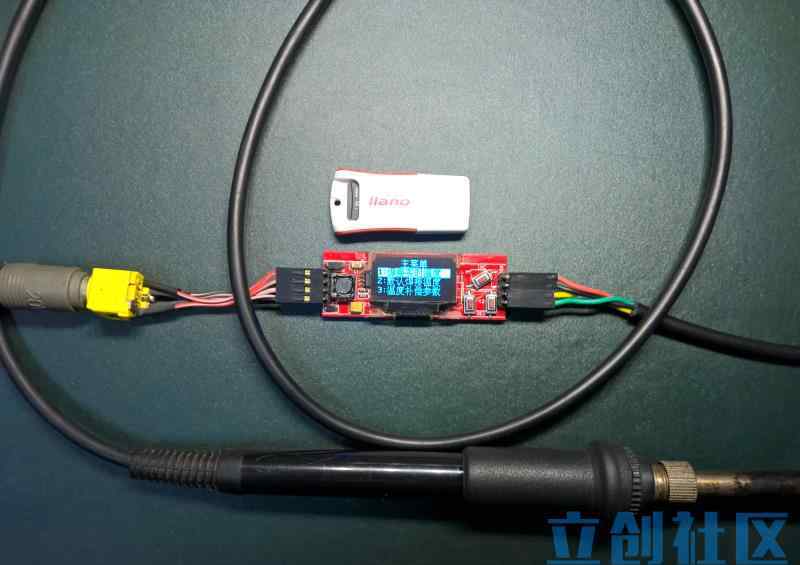

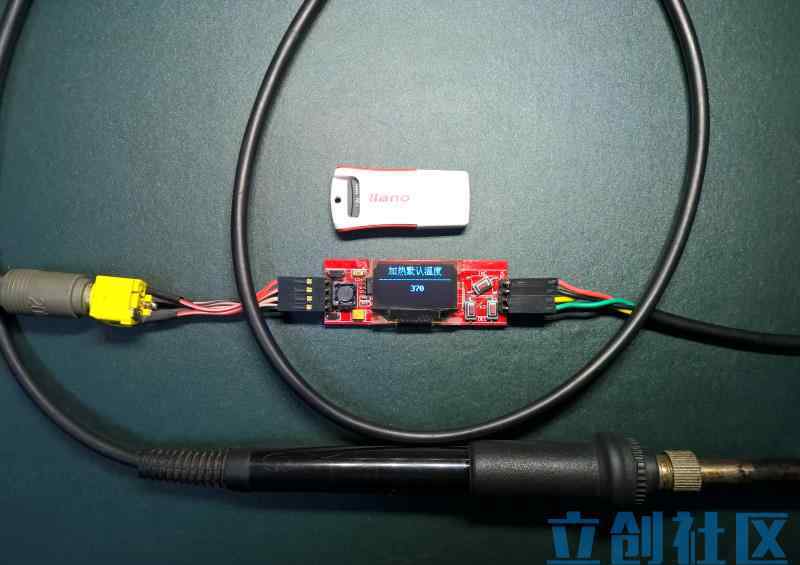

说到恒温烙铁，大部分电工首先想到的是936这种大家伙，但是真的太大了，如果你出差带936(可惜我以前带936去四五个城市)。这也是我的便携式恒温烙铁控制器的出生许可。目标大小是普通u盘的大小。以后我旅行的时候，烙铁控制器会藏在J-Link的盒子里。毕竟旅行一定要带J-Link。笔记本或其他DC电源的适配器可用于供电，范围从6V到24V。

纯粹是个人工具，所以到目前为止她还没有被装上外壳，手边有什么材料都可以用。我也想看看有没有很多朋友需要改进结构和材料，让它们更小更便宜。

2.工作重点

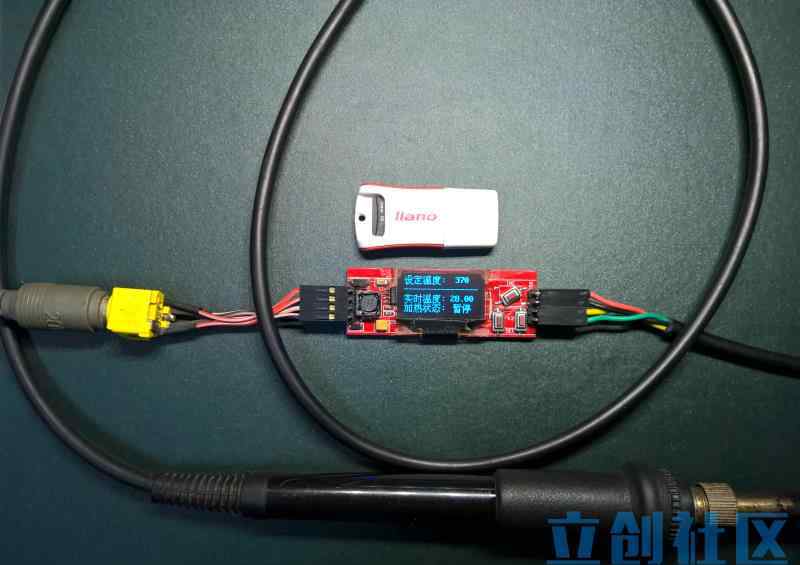

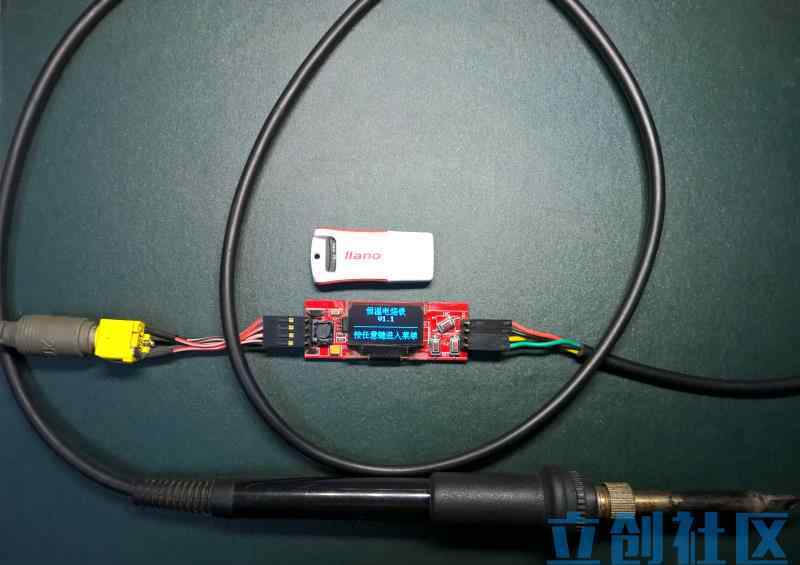

1.OLED显示屏，换了一张的脸为控制器；

2.PID算法实现快速恒温；

3.卡尔曼滤波算法，告别噪声干扰，给你美丽的波形；

4.串口控制台(使用科创创建的匿名地面站，在此感谢！)，调试工具；

5.STM32双ADC同步采样，消除软件中的模式干扰；

作品生产中使用的技术价值可能远远超过产品本身。

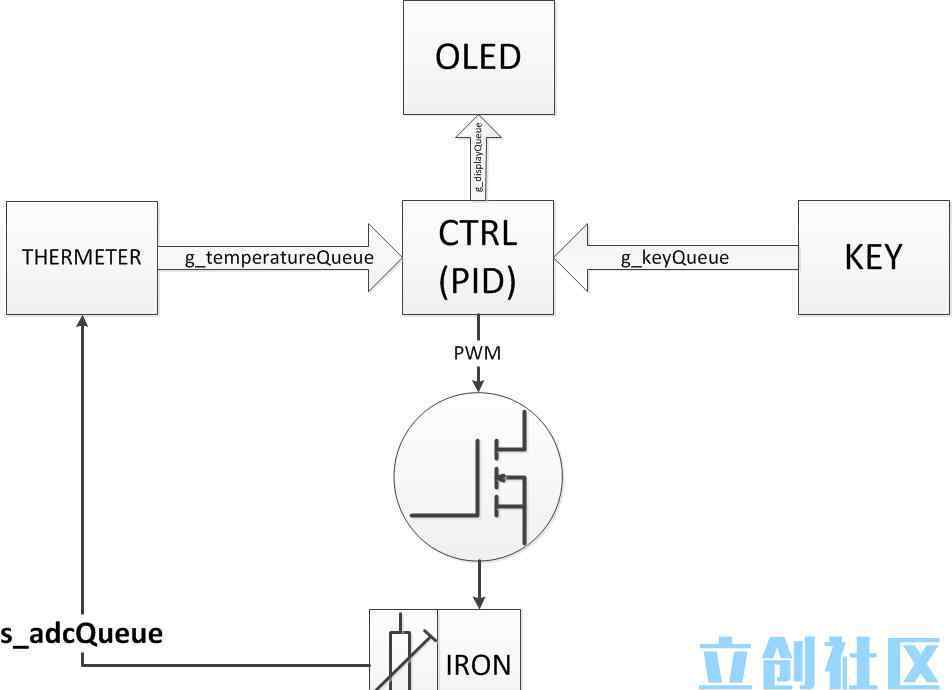

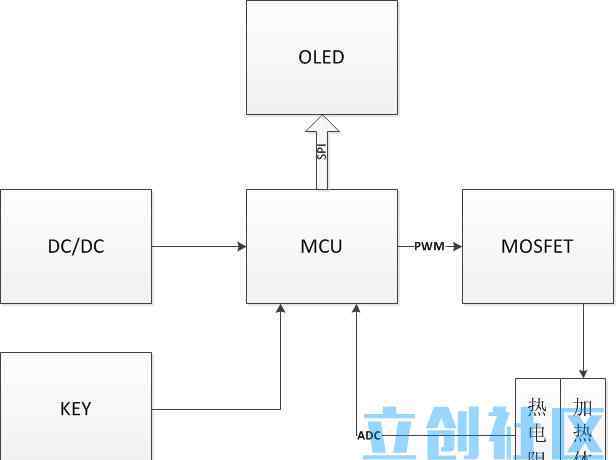

三.系统架构图

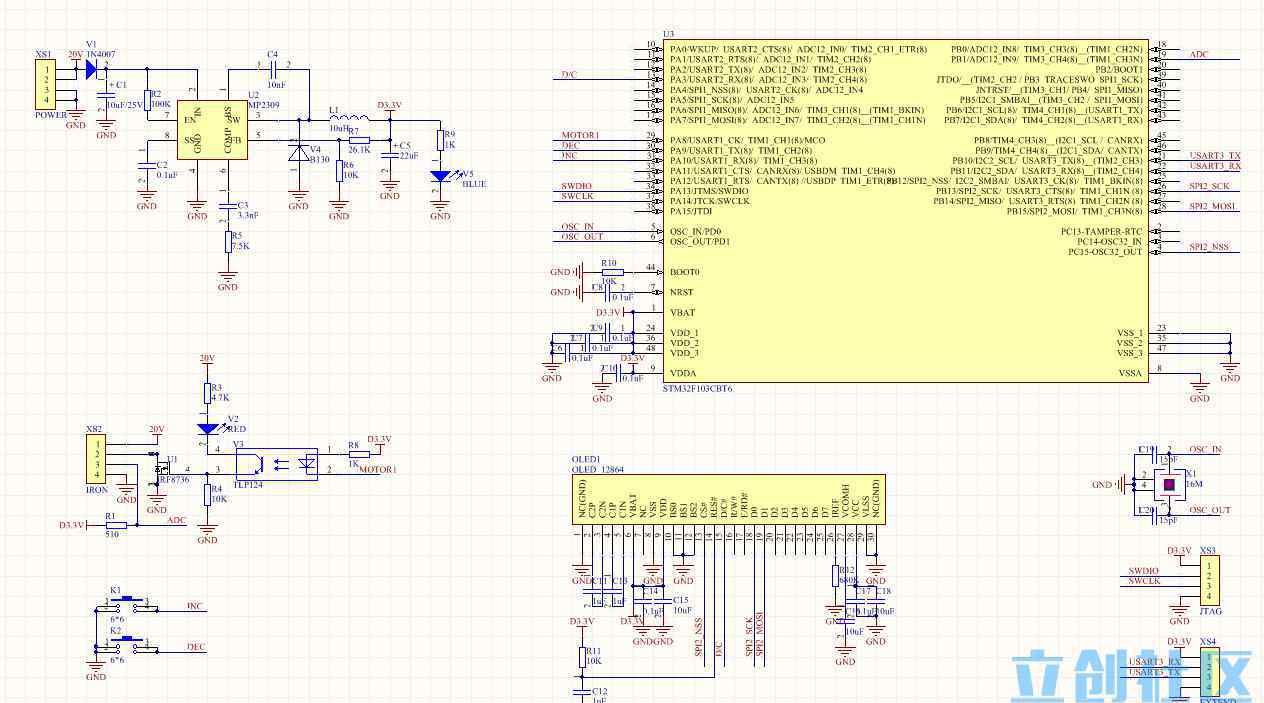

四.原理图

示意图太简单了，不要描述太多，直接上图:

动词 （verb的缩写）物料清单

SCM STM 32 f 103 CBT 6 http://www.szlcsc.com/product/details_8796.html

电源芯片MP 2307 http://www.szlcsc.com/product/details_33595.html

场效应晶体管IRF 7832 http://www.szlcsc.com/product/details_3384.html

功率感应器10UH http://www.szlcsc.com/product/details_55003.html

贴片晶体z16m http://www.szlcsc.com/product/details_13304.html

显示器0.96英寸OLED

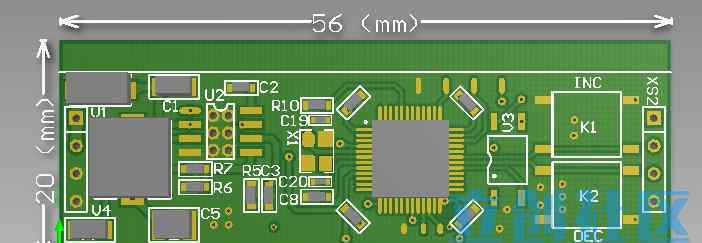

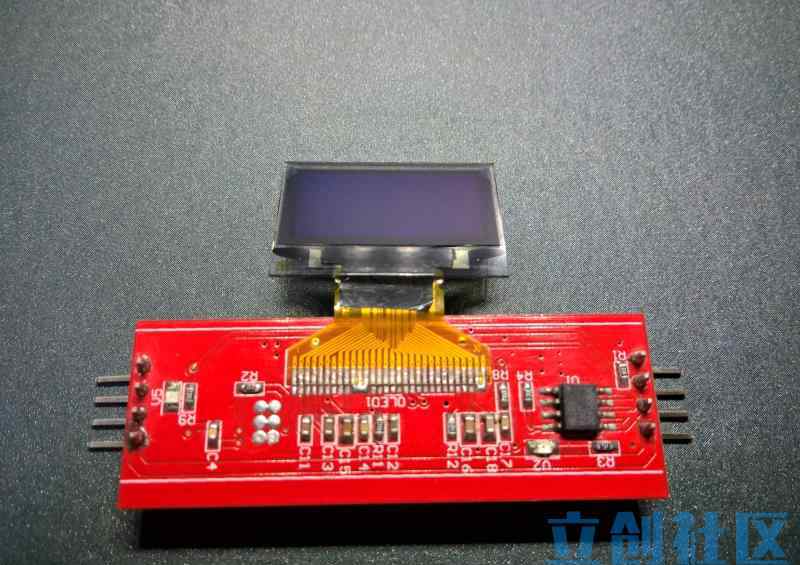

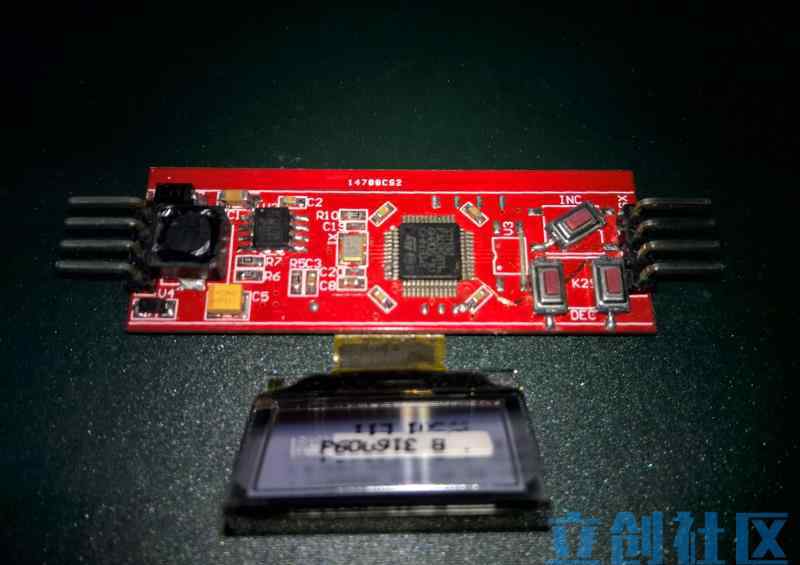

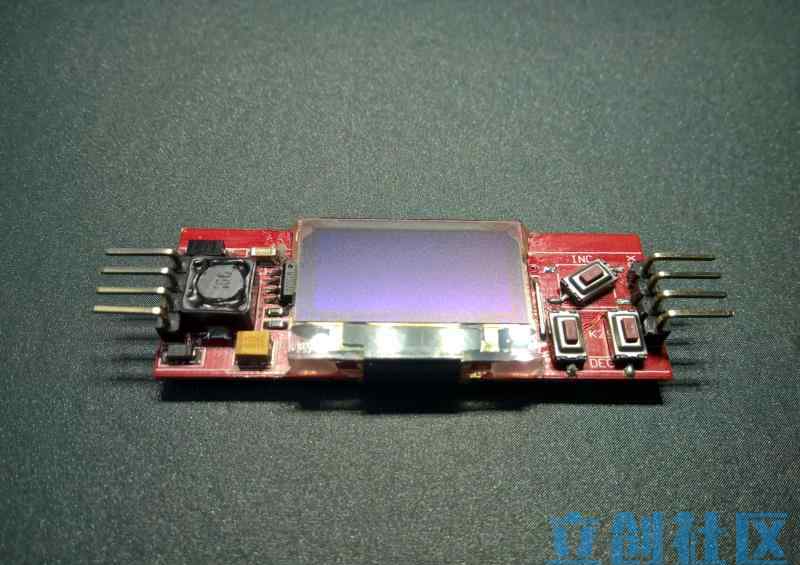

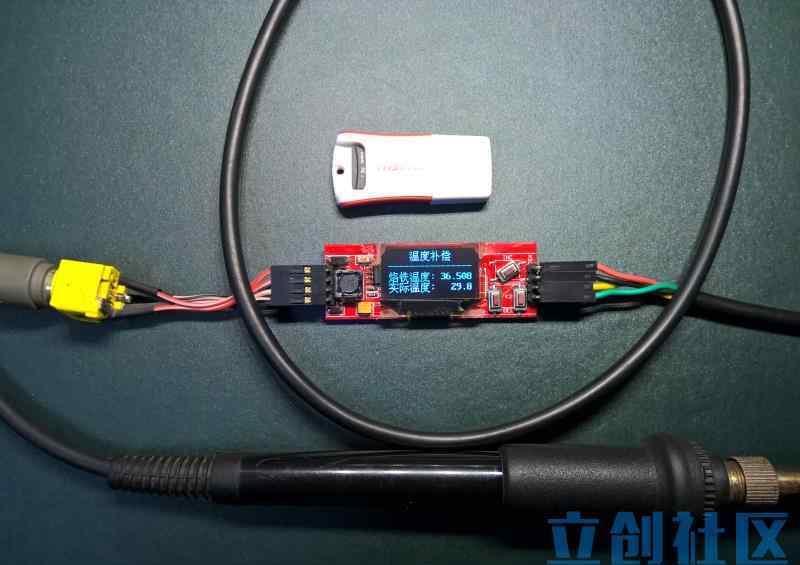

不及物动词印刷电路板的物理图

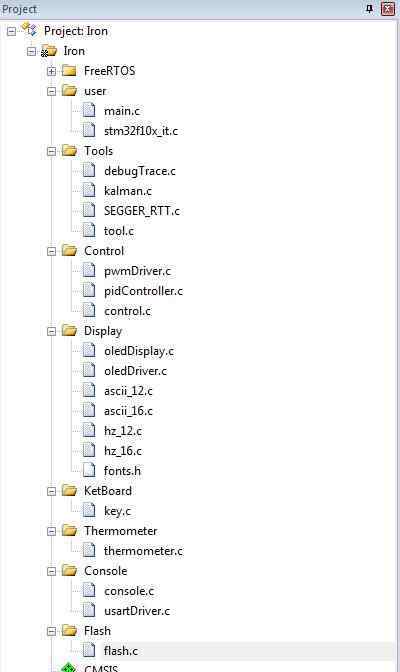

七.软件部分

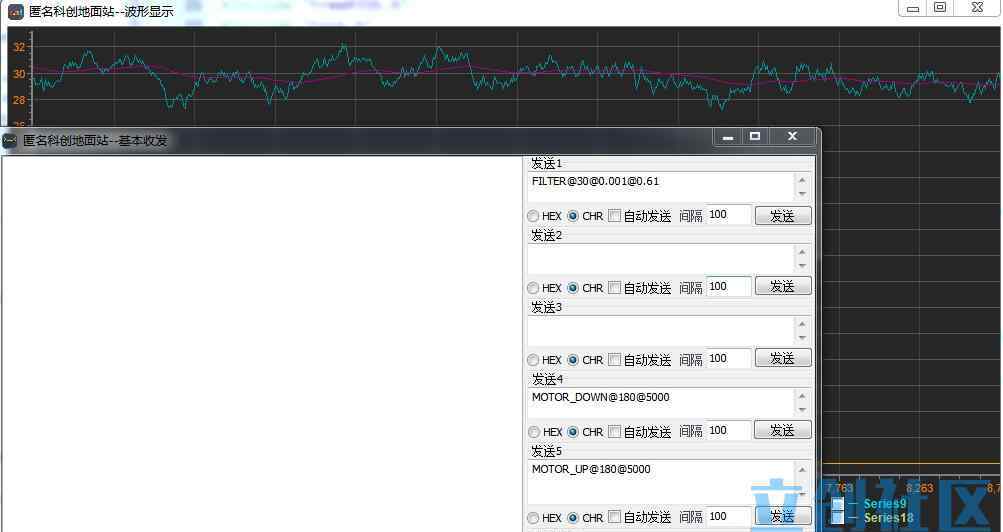

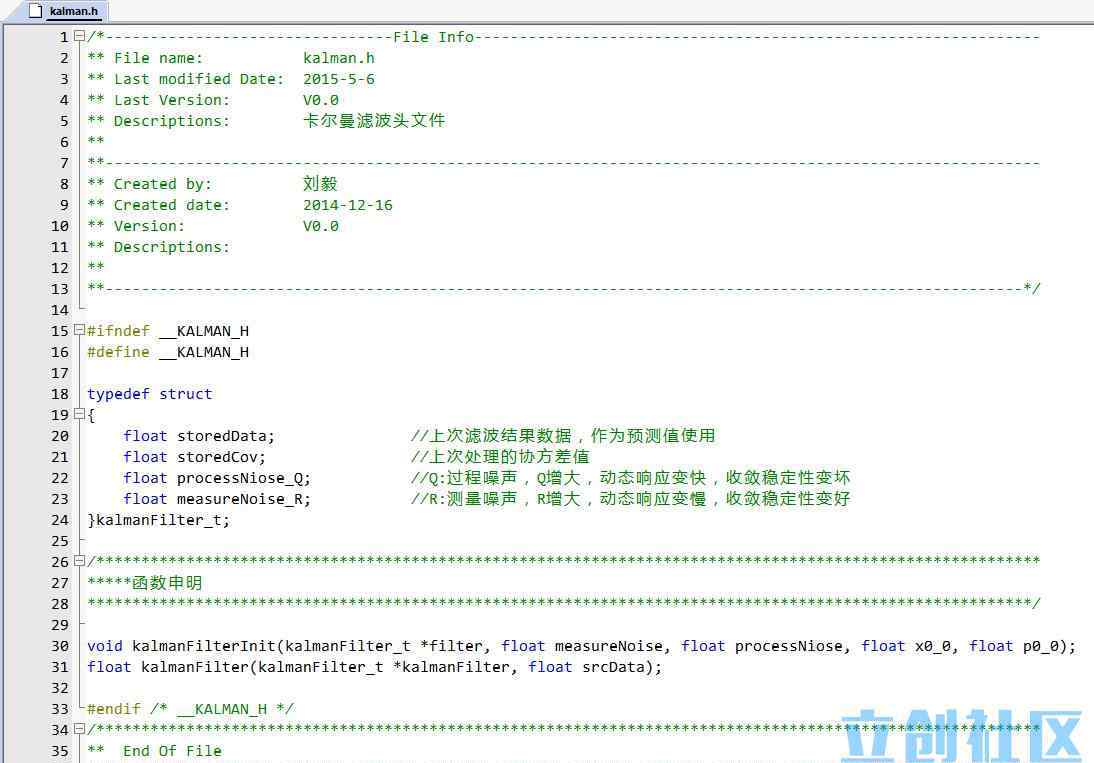

串口控制台实现实时温度原始波形(蓝色)和卡尔曼滤波器(紫色)；卡尔曼滤波器(Kalman FILTER)参数@30@0.001@0.61 FILTER可通过串口指令进行指令识别随时调整，控制台可实现各种控制，如PID参数调整或任何其他参数修改。

@是分隔符；第一个值为30，即measureNoise_R noise _ r，第二个值为0.001，即过程噪声processNiose_Q，第三个参数为初始估计值，最好不要为0，否则滤波器会认为你给的初始值是最优结果。

PID参数调整的界面基本和这个一样。可以参考温度响应曲线随时修改参数，达到了理想的控制效果。PID参数调整是手工操作，这里就不多介绍了。有需要的朋友可以找我聊聊。

事实上，这个串行控制台的通用格式是CMD_TYPE@para_1@para_2@para_3。目前支持三个参数，对参数个数没有具体要求，可以在程序中修改。
