变电站图片 65张照片清晰对比,实例解读变电站电气施工工艺

如有侵权,请联系删除

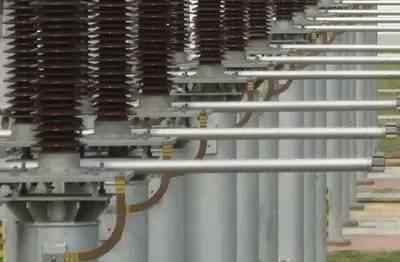

一、设备安装

工艺要求要点:

设备安装应符合制造商的规范和要求,设备旋转点运动灵活、正确、可靠,接触良好,指示正确,电气和机械锁定可靠,所有密封件密封良好,瓷件无损伤或裂纹,设备外观无损伤或污染。

规范要点:

断路器及其操作机构的联动应正常,无卡阻;开闭指令正确;辅助开关动作可靠正确。

密度继电器的报警和闭锁值符合要求;电路驱动正确。

六氟化硫气体的压力、泄漏率和含水量应符合规定。

示例回顾

⊙电线绑扎固定不规范。

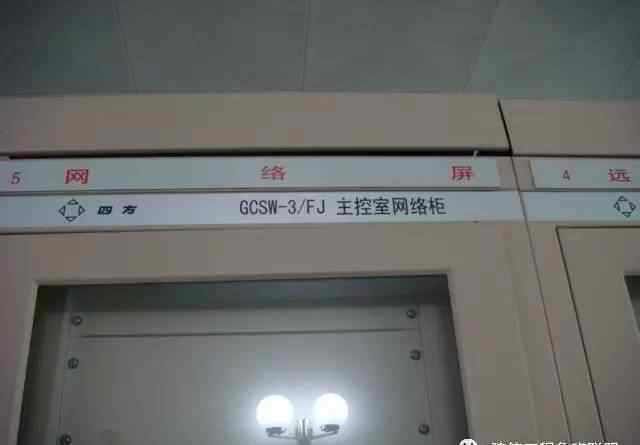

⊙不平整的屏幕

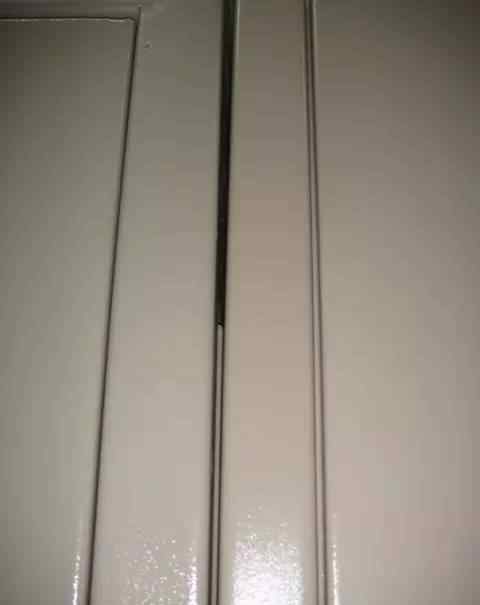

↓相邻机柜之间的间隙超标

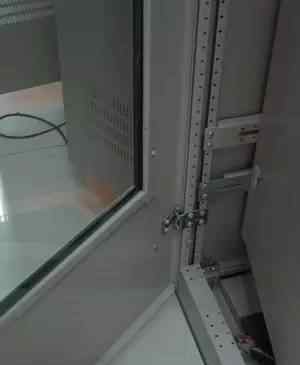

↓屏柜门未用软铜线可靠连接和接地

四.接地装置的施工

工艺要求要点①:

接地体埋深应符合设计规定,不得小于0.6m当设计中没有规定时。钢制接地体的搭接采用搭接焊,搭接长度和焊接方法应符合规范要求。接地焊接后,应及时进行防腐处理,钢材切割面和镀锌钢材镀锌层破损部分也应进行防腐处理。

规范要点:

接地体(导线)的焊接应采用搭接焊,搭接长度必须符合下列要求:

扁钢的宽度是它的两倍(并且至少焊接了3条边)。

圆钢的直径是它的6倍。

圆钢与扁钢连接时,其长度是圆钢直径的6倍。

扁钢与钢管焊接时,扁钢与角钢焊接时,为了连接可靠,除了在其接触部位的两侧焊接外,还应采用由钢带弯成弧形(或直角)的夹片焊接,或由钢带本身直接弯成弧形(或直角)与钢管(或角钢)焊接。

示例回顾

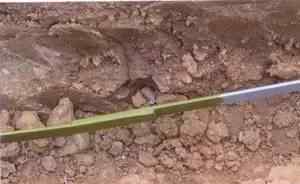

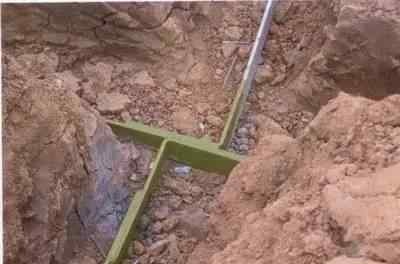

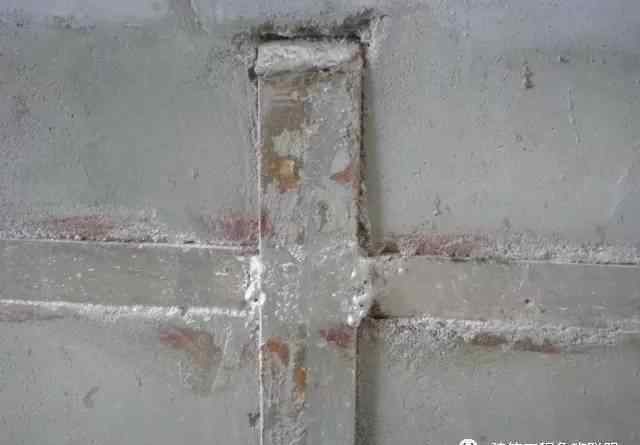

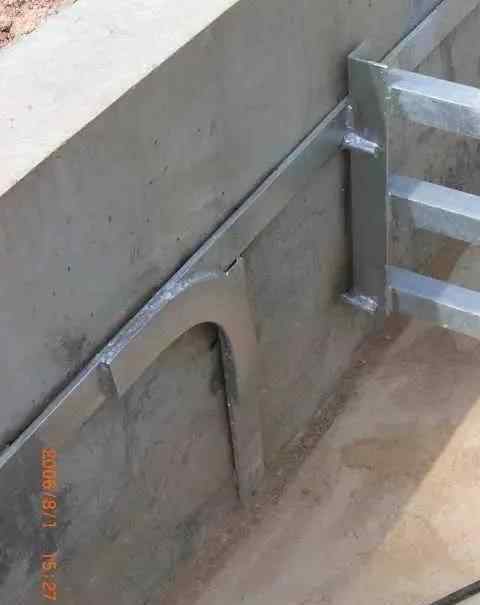

↑接地体搭接焊接规范

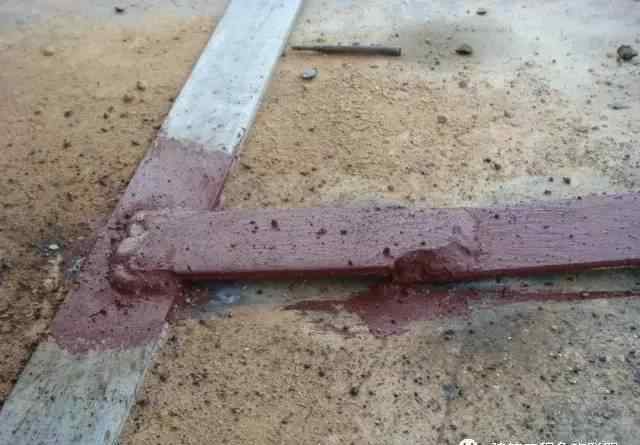

⊙接地扁钢搭接面积不足

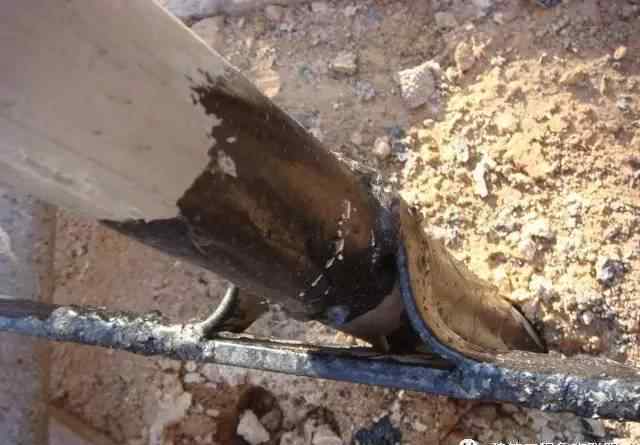

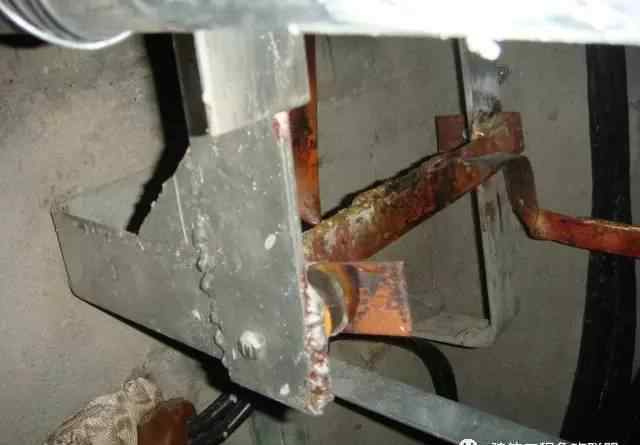

⊙不完全焊接

工艺要求要点②:

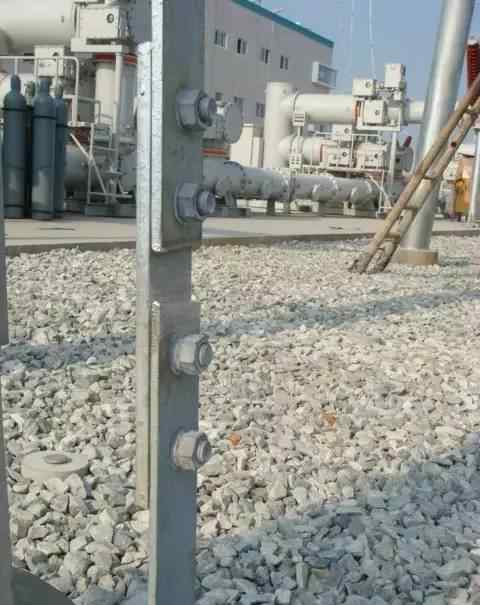

变电站的接地装置应与线路的避雷针连接,并应有便于分离的连接点。

规范要点:

发电厂和变电站的接地装置应与线路的避雷针连接,并有易于分开的连接点。

示例回顾

安装示例

工艺要求要点③:

避雷针(带)与引下线之间的连接应采用焊接或热剂焊接(放热)。

规范要点:

避雷针(带)与引下线之间的连接应焊接。

示例回顾

独立避雷针和引下线之间不采用焊接

工艺要求要点④:

设备和结构支撑的接地位置应规范统一,连接可靠,制作美观,接地标志应明显正确。

示例回顾

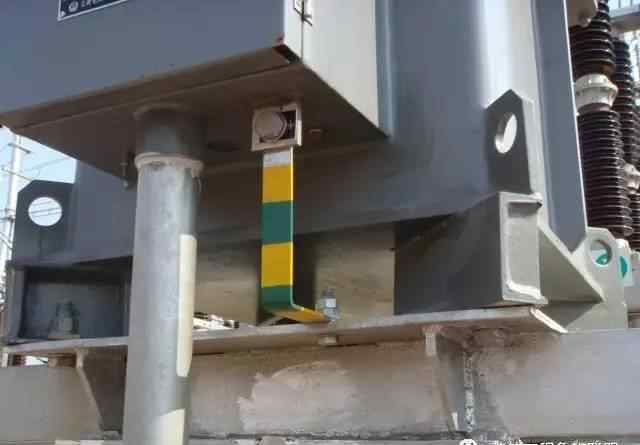

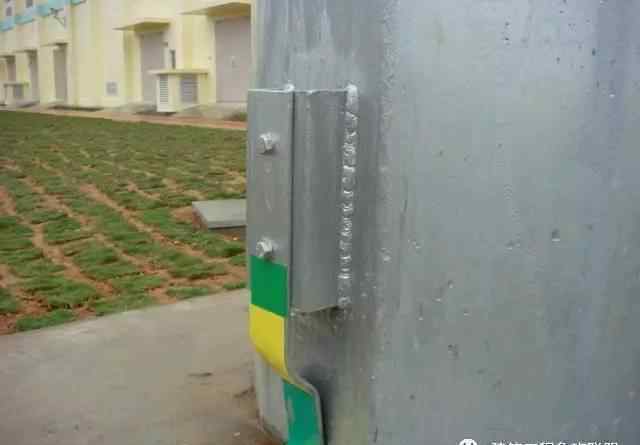

↑设备接地高度和方向一致

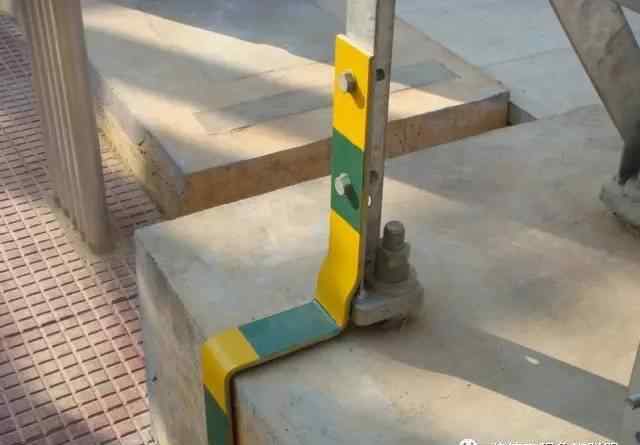

⊙接地美观,标记清晰

工艺要求要点⑤:

每个电气设备的接地应通过单独的接地线与接地母线或主接地线连接。严禁将几个需要接地的电气设备串联在一根接地线上。

规范要点:

每个电气装置的接地应通过单独的接地线与主接地线连接,需要接地的几个电气装置不得串联在一根接地线上。

示例回顾

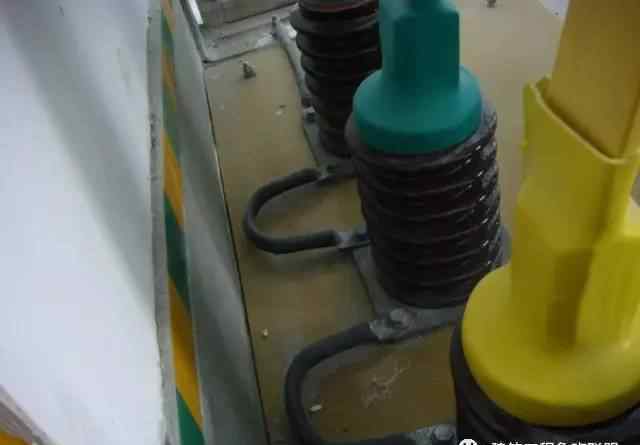

↑套管底座串联接地

工艺要求要点⑥:

重要设备和设备框架应有两根接地引下线连接到主接地网的不同位置,每根接地引下线应满足热稳定性和机械强度的要求,连接导线应便于定期检查和试验。

工艺要求要点⑦:

高压配电设备舱与电抗器、电容器等的门铰链之间应采用柔性铜线连接。

规范要点:

高压配电间栅栏门和静电补偿装置的铰链处应使用软铜线,以确保良好的接地。

工艺要求要点⑧:

在主控室和保护室下层的电缆沟内,应根据盘柜的布置方向敷设100mm2的专业铜排(电缆),铜排(电缆)的首端应相互连接,在保护室内形成等电位接地网。等电位接地网必须在电缆井处用至少4根截面不小于50mm2的铜排(电缆)与变电站主接地网可靠连接。

示例回顾

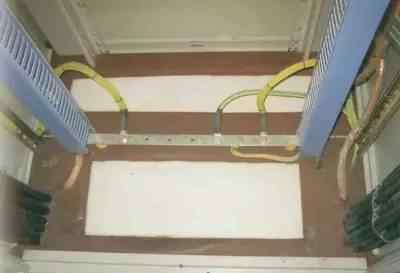

⊙保护柜的等电位接地网只用一根铜排与主接地网相连

动词 (verb的缩写)电缆敷设

工艺要求要点①:

室外电缆不外露。

示例回顾

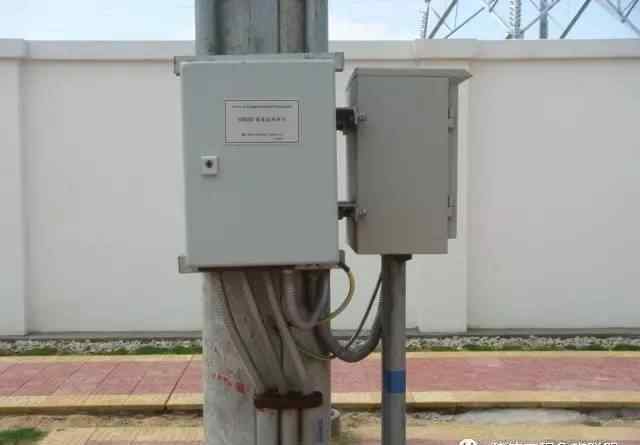

⊙电缆保护管敷设不到位(不在设备箱内),电缆敷设不整齐,蛇皮管末端不使用特殊接头。

工艺要求要点②:

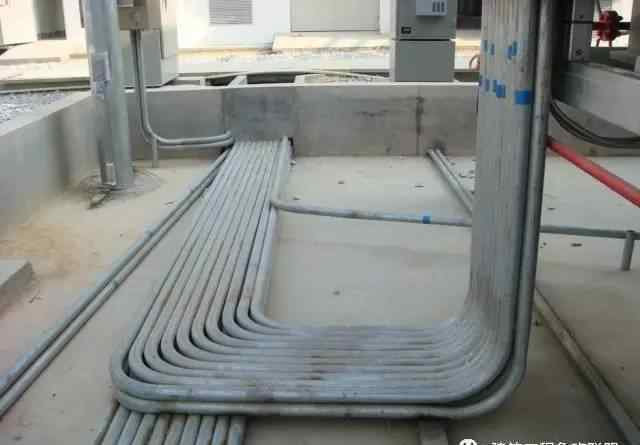

电缆保护管垂直于地面,平行于结构支撑。安装带有多个相同结构支架或设备的单根电缆管时,应在同一轴线上。布置多根电缆管时,弯曲半径和高度应一致;管口应光滑无毛刺,保护管应接地。

示例回顾

工艺要求要点③:

直电缆应平直光滑,直沟内支架上的电缆不得弯曲或下垂。在电缆沟内转弯,将电缆层井口的电缆弯成相同弧度,绑扎牢固,避免交叉;码头、建筑物出入口、排气管出入口、电缆沟转弯处等处应安装标志。

示例回顾

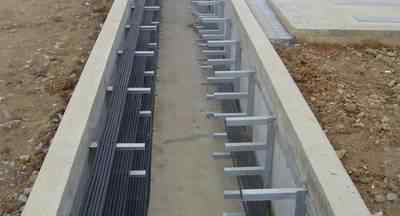

↓直电缆平直光滑

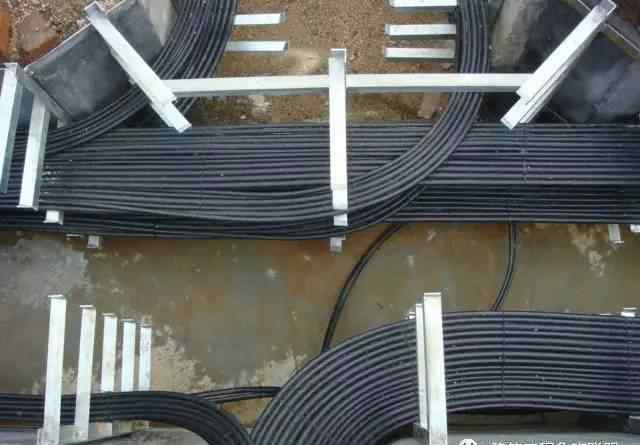

⊙电缆沟转弯处电缆弯曲弧度一致,绑扎牢固,避免交叉。

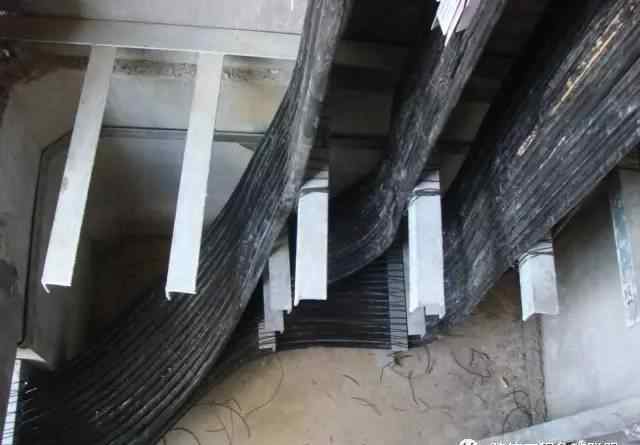

↑电缆层井口电缆弯曲弧度一致,捆绑牢固,无交叉。

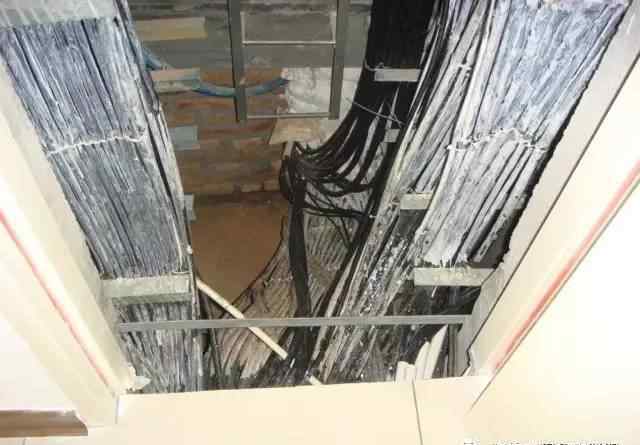

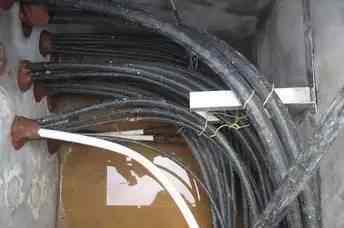

↑电缆敷设紊乱,随意交叉,弯曲处弧度不一致。

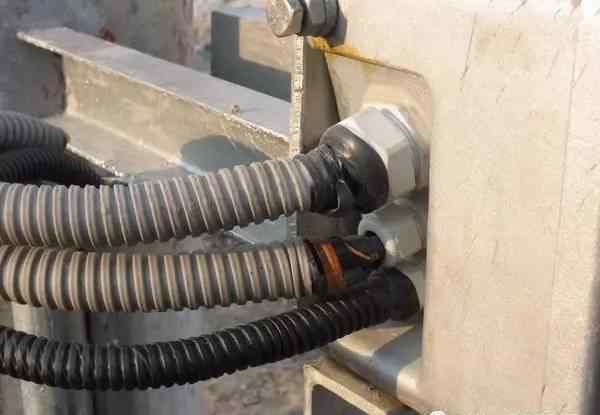

⊙蛇皮管破损生锈,无特殊接头和热收缩。

不及物动词防火和密封

工艺要求要点:

室外电缆沟、控制室或配电设备通道入口、电缆井、面板(柜、箱、桌)电缆口、电缆贯穿件等应进行防火封堵。室外电缆沟分区采用防火墙。防火墙两侧用厚度大于10 mm的防火隔板密封,中间堆无机阻隔材料、防火袋或耐火砖。防火墙周围的电缆必须用不小于20毫米的有机阻隔材料包裹,靠近防火墙两侧不小于1米的截面内的所有电缆都应涂上防火涂料。防火封堵应严密、光滑(电缆管口处的封堵材料应为圆弧),有机封堵材料不得与电缆芯线和网络电缆直接接触。

示例回顾

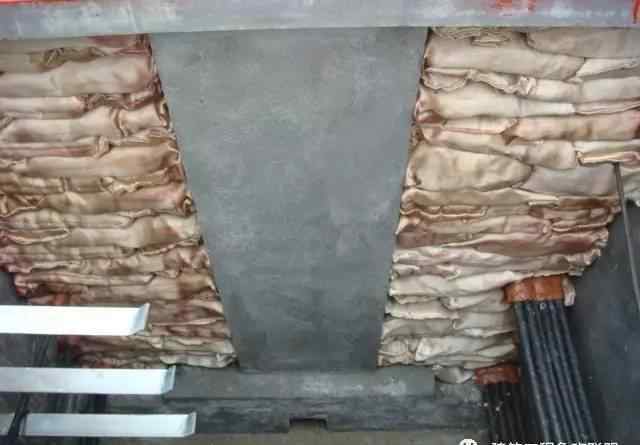

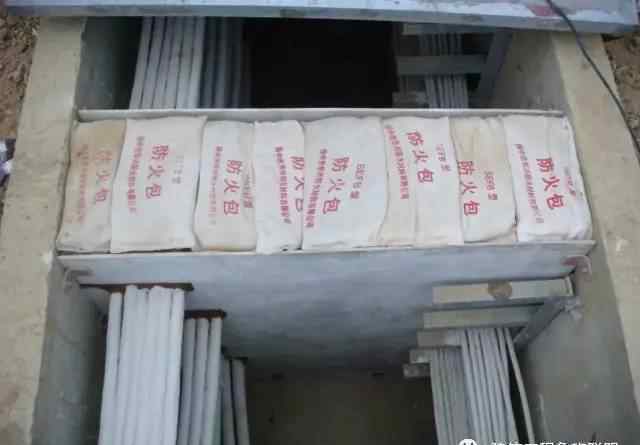

⊙防火墙生产相对规范

电缆插接演示

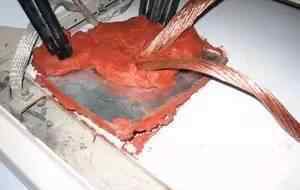

⊙密封不良,工艺差。

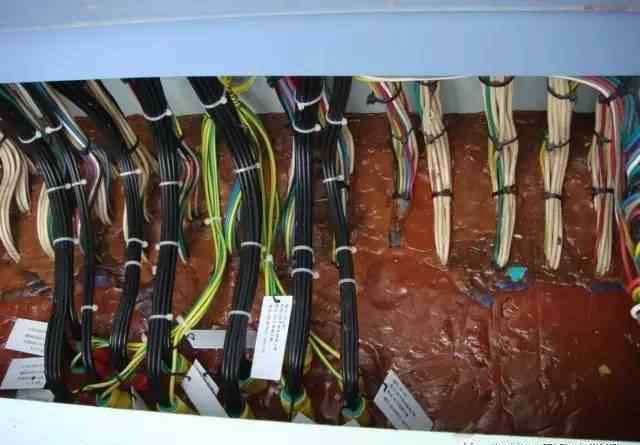

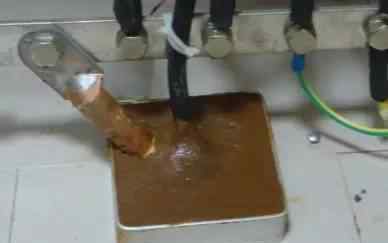

⊙有机封堵材料与电缆芯线和网络电缆直接接触,易受腐蚀。

━电缆防火涂料涂装演示

⊙电缆防火涂料未逐层涂刷,涂层厚度不足

七、二次接线

工艺要求要点①:

电缆头应热缩、密实、整齐;电缆标志采用机印,清晰、正确、完整、字体一致,不易脱落,悬挂整齐;次级芯线是直的,应规则地垂直或水平排列。不应任意歪斜或交叉连接,接线应紧固。芯线弯曲的弧度和长度一致;指挥喇叭为机制、清晰、正确、完整、字体一致,不易脱落,交流/DC环路喇叭以黄白色区分;端子同一侧的连接数量不超过2个,不同截面的芯线不得插入同一端子的同一侧;二次芯线绝缘层良好;备用芯应留有适当的余量,并应有编号头,金属芯线不得外露。

示例回顾

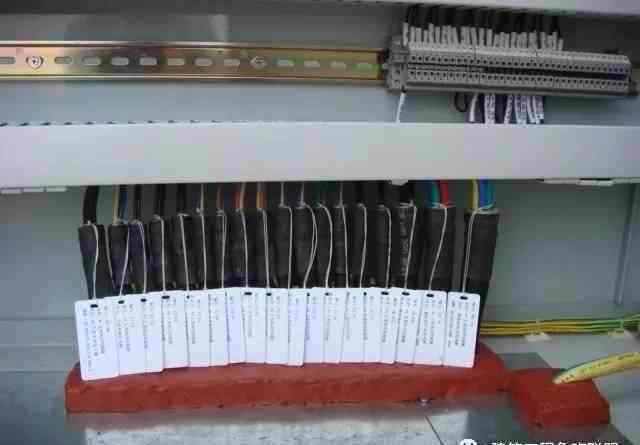

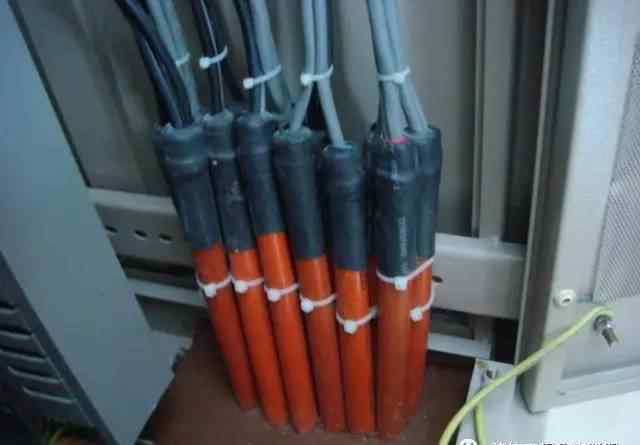

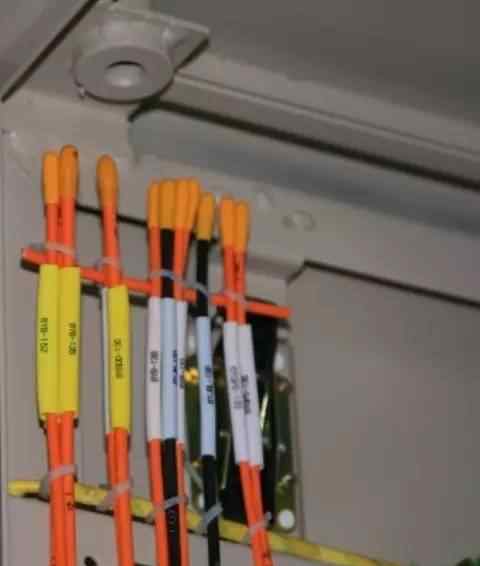

⊙热缩电缆头应制作成一致的高度,电缆标识牌应悬挂整齐,交流/DC回路头应区分为黄色和白色。

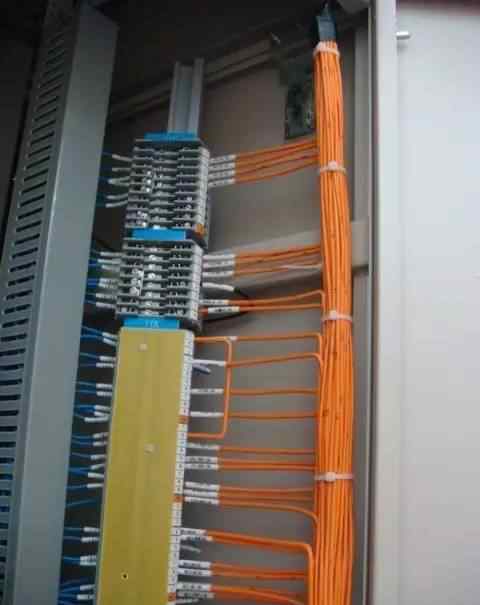

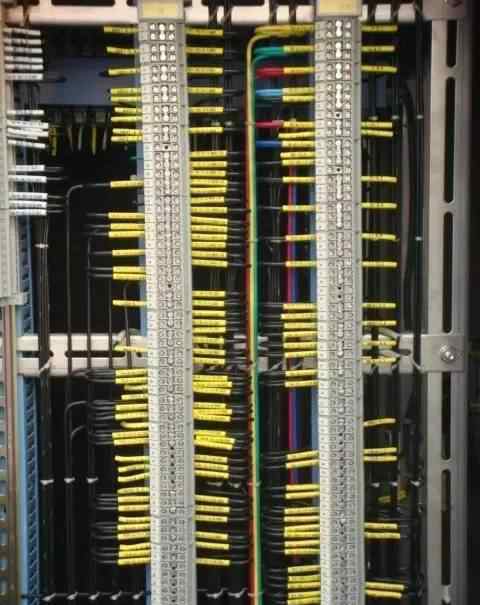

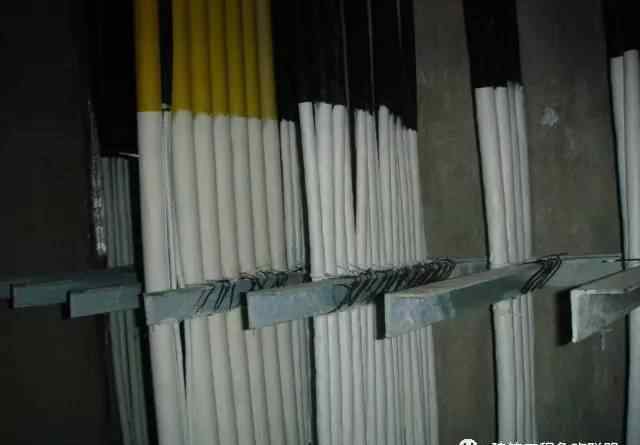

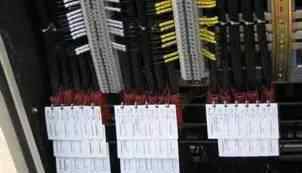

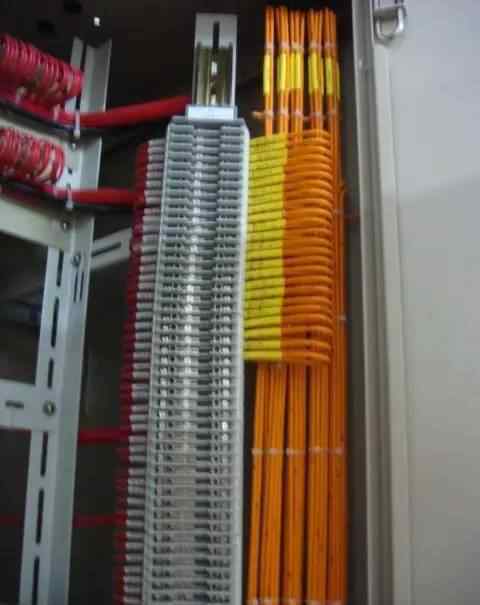

⊙二次芯线平直,芯线弯曲处弧度和长度一致,备用芯线长度合理留有编号。

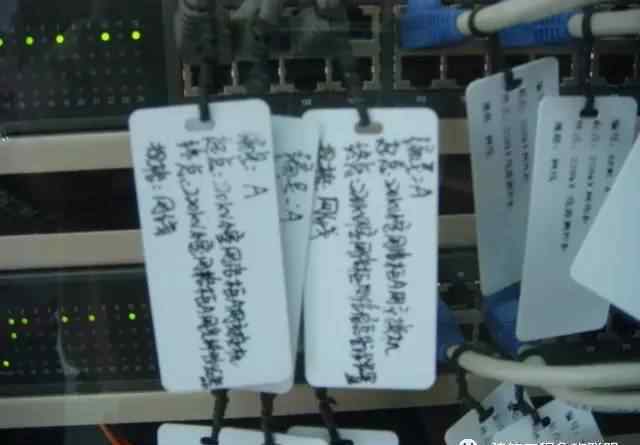

⊙电缆标志手写,颜色易脱落,不规范。

↓屏内布线混乱,电缆头制作上市不规范。

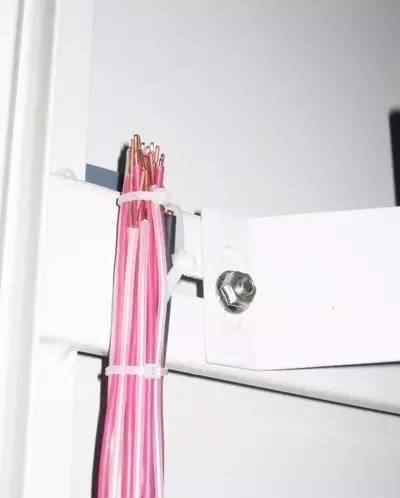

↓备用芯铜芯外露过长,未做标记

二次接线不采用“S”型弯头,电缆芯线固定,不拆不绑。

工艺要求要点②:

电缆的屏蔽线应在电缆背面成束引出,编织在一起,并引至接地棒。单束屏蔽线数量不超过5 ~ 8根,引至接地棒时排列自然美观;屏蔽线与接地棒连接时,可采用单压接或多压接,多压接次数控制在5 ~ 8次,线鼻根部进行热收缩处理,使压接牢固可靠;屏蔽线以相同的方式和相同的弧度连接到接地棒。

示例回顾

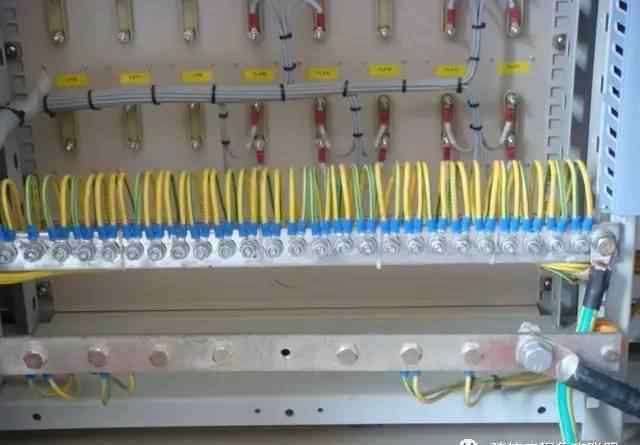

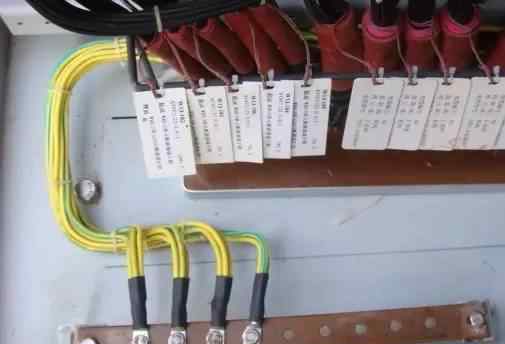

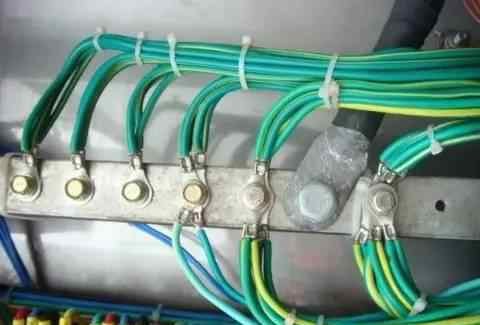

↑电缆屏蔽线接地布置整齐美观

↓屏蔽线排列不规则,一个接地端子连接的电缆屏蔽线鼻子过多。
