skf公司 SKF公司的INSOCOAT电绝缘轴承

电机、发电机等一些相关设备中使用的滚动轴承在使用过程中可能会受到电流通过的影响，不仅会损坏轴承中的滚动体和滚道，还会影响润滑脂的性能。变频电机转速变化范围大，内部会产生寄生电容，导致轴承有较高的高频电流通过的几率。

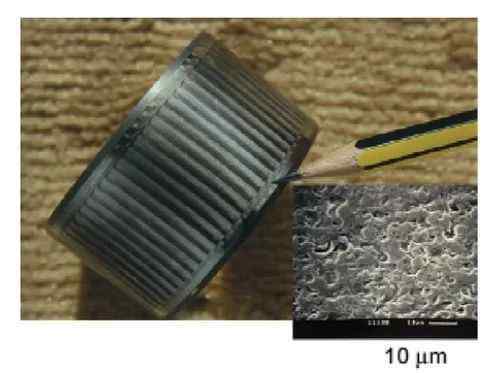

电流泄漏在内圈和颜色变暗的钢球上形成波纹状凹槽

内环上等距的波纹凹槽

漏电造成轴承损坏，会影响整机异常振动，增加噪音，整机无法正常工作。

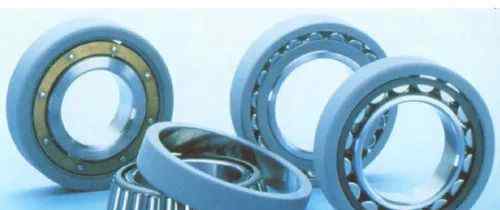

为了解决电流通过轴承的问题，SKF公司开发了INSOCOAT电绝缘轴承，可以防止电流通过造成的损坏。与其他常用的保护轴承绝缘的方法或措施相比，INSOCOAT电绝缘轴承是一种更经济实用的解决方案。

INSOCOAT电绝缘轴承的外环或内环外表面有一层约100微米厚的氧化铝，可承受高达1000伏的直流电压。对于一些需要承受较高压力的应用，SKF也可以提供外环氧化铝涂层厚度超过300微米的轴承。INSOCOAT电绝缘轴承上的涂层可以有效防止交流电和直流电通过。涂层的最小电阻为50ω。SKF之前已经测试过了，绝缘涂层将在3000伏直流电以上被破坏。

SKF insoccoat电气绝缘轴承上的涂层是利用SKF的等离子喷涂技术，将氧化铝涂层牢固均匀地附着在套圈表面，然后进行一些其他处理程序，以提高其防潮和防潮性能。

INSOCOAT电绝缘轴承主要是单列深沟球轴承和单列圆柱滚子轴承。这种电绝缘轴承的外形尺寸和转动精度与标准轴承相同，外圈和内圈涂有厚度为100微米或300微米的氧化铝，不影响轴承的尺寸和精度。

大多数INSOCOAT电气绝缘轴承的外环外表面加工有绝缘涂层。外圈有绝缘涂层的轴承一般是外径≥80mm的产品。这种设计用后缀VL0241表示。

外环有绝缘涂层的轴承

内圈带绝缘涂层的轴承是由内圈内径表面的涂层制成的。由于涂层表面积小，阻抗相对增大，所以绝缘效果更好。内圈绝缘涂层轴承一般是内径≥70mm的产品。这种设计用后缀VL2071表示。

内圈带有绝缘涂层的轴承

INSOCOAT电绝缘轴承的安装方法与一般轴承相同。但为了充分发挥INSOCOAT电绝缘轴承的使用寿命，需要有良好的润滑，定期补充符合清洁轴承性能要求的润滑剂。
