电厂冷却塔 【设备】电厂冷却塔的内部构造——别再叫我“大烟囱”了

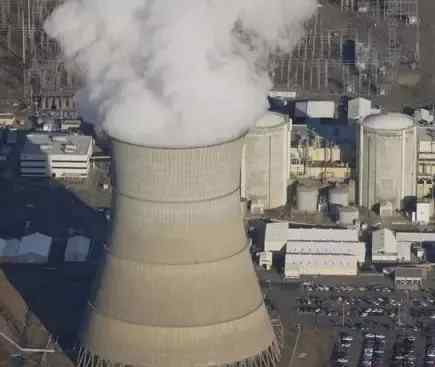

很多人一直以为是烟囱。他们以为它在下面烧煤，但事实并非如此。这是发电厂的冷却塔。冷却塔中的水是循环冷却水，是火电厂用来将电厂汽轮机的蒸汽冷却成凝汽器中的水的装置。一般都很高，几十几百米，远远看去像个烟囱。

照片:水库

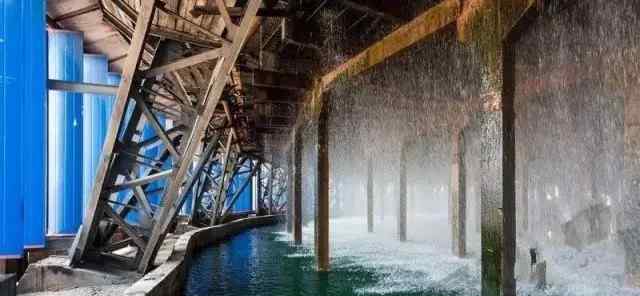

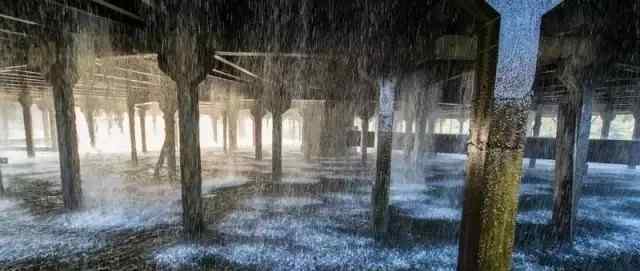

图片:热水喷头。下面是包装。水吸收汽轮机的热量后变成热水，从喷头喷出后扩散成水滴，增加与空气体的接触面积，从而增强换热效果。

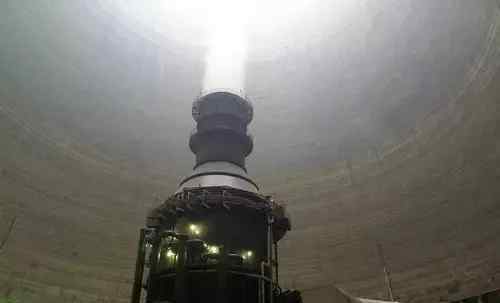

图片:中心轴

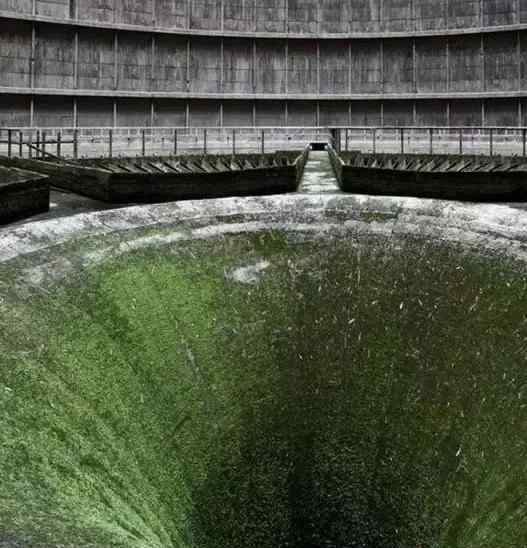

图:水回收系统

所以你想过了

冷却塔为什么要双曲线？

理由

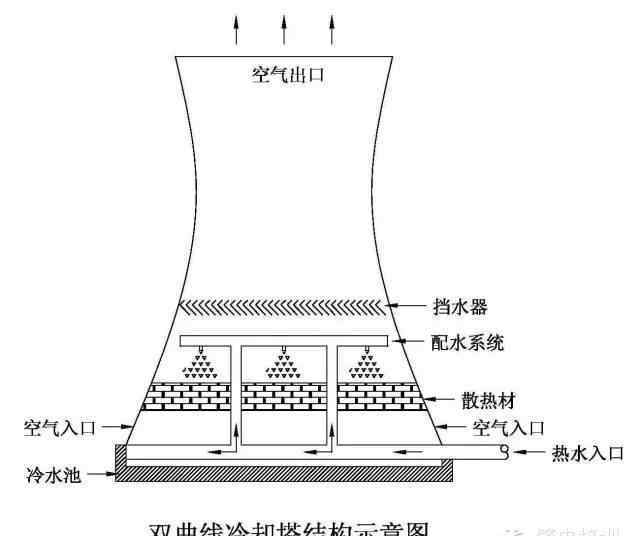

问:冷却塔为什么要双曲线？

答:冷却塔是双曲线型的，是为了提高冷却效率。底部周长最大，最大程度允许冷空气体进入。当冷空气体到达最薄的部分时，就与热水接触。此时，首先由于管径变小，空气体流量增大，热水中的热量可以尽快带走；其次，因为管径变小了。随着压力的增加，流体的含热能力会增加，所以腰部的冷空气体可以最大限度的吸收热水的热量，从而冷却热水。在顶部，管径再次膨胀，携带大量热量的空气体由于速度慢、压力降低，会释放出所含的热量，形成白色水蒸气。

三塔合一是什么？

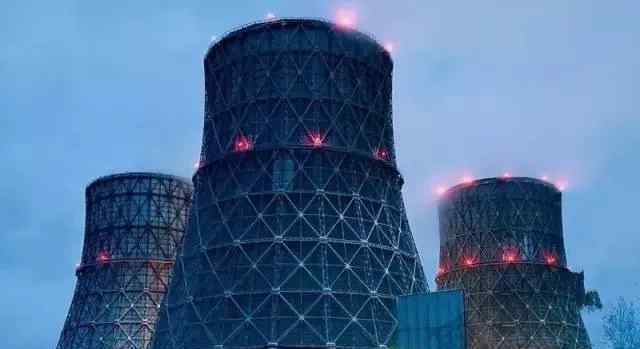

间接空冷却塔，塔内有空塔，空房间比较大。采用烟塔结合技术。中间冷却塔布置在炉膛后方，脱硫设施和烟囱同时布置在中间冷却塔内，形成“三塔一体化”技术。由于脱硫系统的浆液制备系统同时置于间接冷却塔中，减少了占地面积，提高了厂区的整洁美观。而间接空冷却系统采用自然通风冷却方式，作为微正压低压水系统运行，使蒸汽发生器端差减小，平均背压低，可使机组在较低背压下运行。

采用“三塔合一”方案时，脱硫吸收塔、浆液循环泵和湿式除尘器布置在间接冷却塔内的地面中心区域，其他脱硫设施布置在辅助厂房内。脱硫系统的原烟气从引风机出口引出，经烟道从间接冷却塔接至脱硫吸收塔，然后进入湿式除尘器。脱硫除尘后的净烟气首先从湿式除尘器顶部的烟道排入中冷器，然后烟柱被塔内的干热空气流包提升，从中冷器顶部排入大气。

烟气通过冷却塔排放，可以降低电厂附近空气体中烟气污染物的浓度，改善电厂周围空气体的质量。这是因为来自冷却塔的热空气体与脱硫后的低温近饱和净烟气混合后的热气流可以进入大气的平流层并到达更高的位置，这在没有湍流的多云天气条件下尤其有利。温度较高的热气流可以使扩散过程保持较长时间，因此扩散范围较大，地面污染物浓度较低，其排放效果优于传统烟囱。冷却塔排放的废气对环境影响小，节约了烟囱和GGH的投资和运行成本，在一定程度上弥补了燃煤电厂烟气净化的投资，促进了电厂脱硫等烟气净化环保项目的建设。

素材来源|网络
