高压电容补偿柜 电容补偿柜基本知识介绍

1.什么是电容补偿？

电容补偿是无功功率补偿或功率因数补偿。电力系统中的电气设备在使用时会产生无功功率，通常是感性的，会降低电源的容量利用效率，但可以通过适当增加系统中的电容来提高。功率电容补偿也叫功率因数补偿。

功率因数是电力系统的重要技术数据。功率因数是衡量电气设备效率的一个系数。功率因数低表明用于交变磁场转换的电路无功功率大，从而降低了设备的利用率，增加了线路的供电损耗。

二、电容补偿柜的作用

提高负载功率因数，降低无功功率，提高供电设备效率；减少网络损耗，节约能源；增加电网的输电能力，提高稳定极限

三.电容器柜的工作原理及组成

是指合上刀闸和断路器，无功补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器的闭合和断开，从而控制电容器的投入和退出。

一般来说，电容补偿柜由柜壳、母线、隔离器、断路器、接触器、热继电器、电容器、避雷器、一、二次线、接线盒、功率因数自动补偿控制装置、面板仪表等组成。

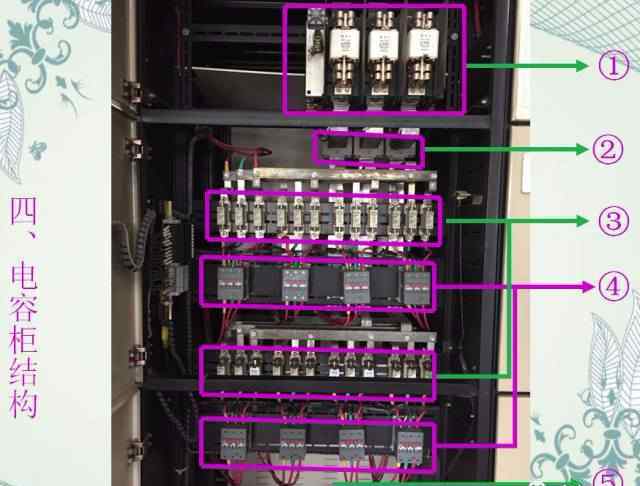

四.电容器柜的结构

1.HR保险丝式隔离开关

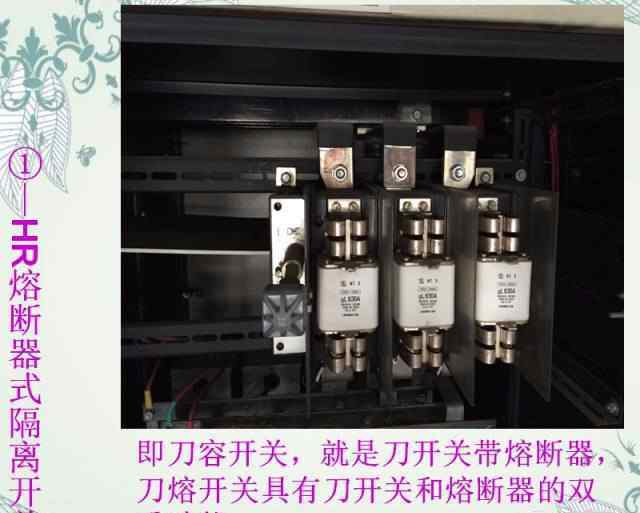

即刀闸有保险丝，刀闸具有刀闸和保险丝的双重功能。

2.电流互感器

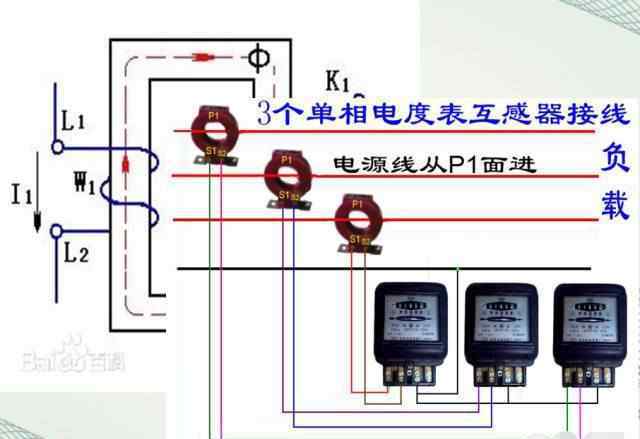

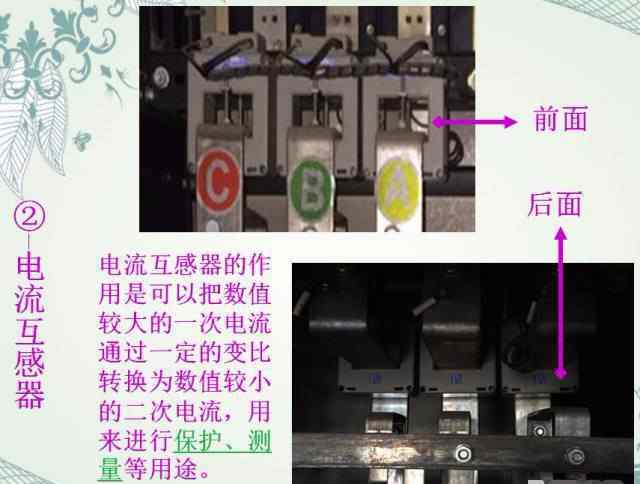

电流互感器的作用是将较大值的一次电流通过一定的比例转换成较小值的二次电流，用于保护和测量。

3.保险丝

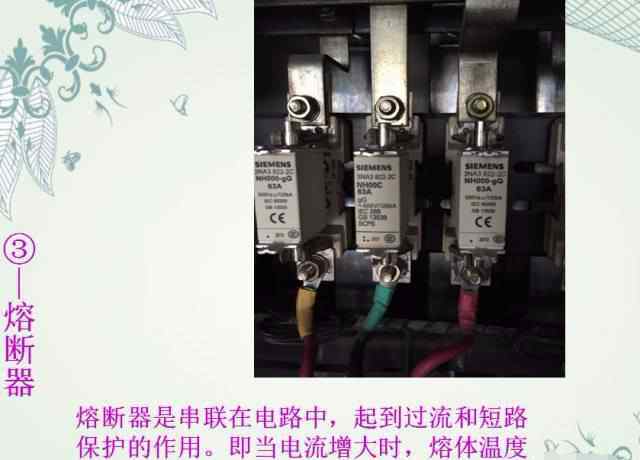

保险丝串联在电路中，起到过流和短路保护的作用。即当电流增大时，熔体温度超过熔点，电弧迅速熄灭，切断电路。

4.电流接触器

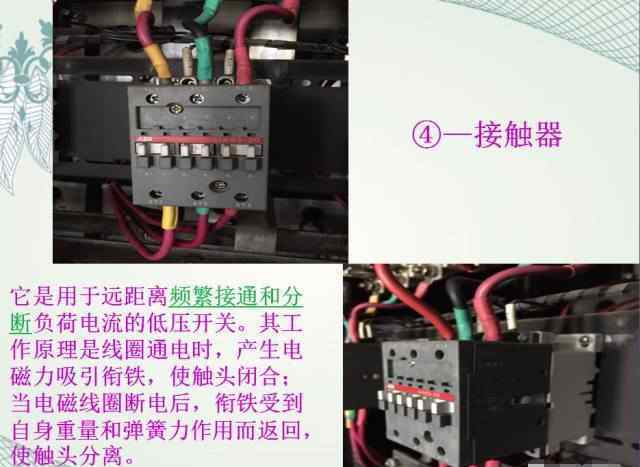

它是一种低压开关，用于远距离频繁开关负载电流。其工作原理是线圈通电时产生电磁力吸引衔铁，闭合触头；电磁线圈断电时，电枢在自身重量和弹簧力的作用下返回，触点分离。

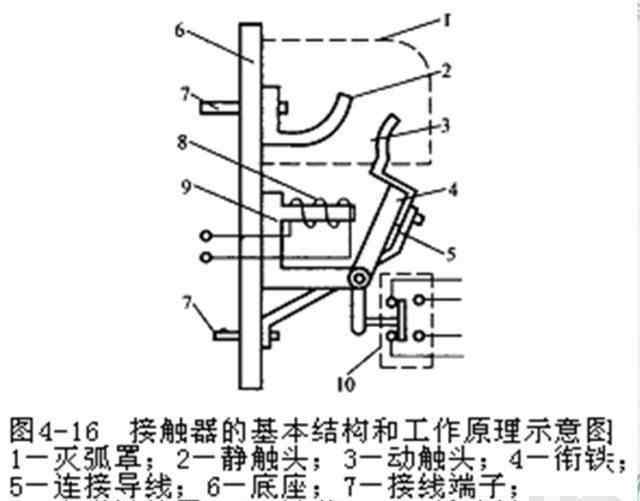

图4-16接触器基本结构和工作原理示意图

5.电容器

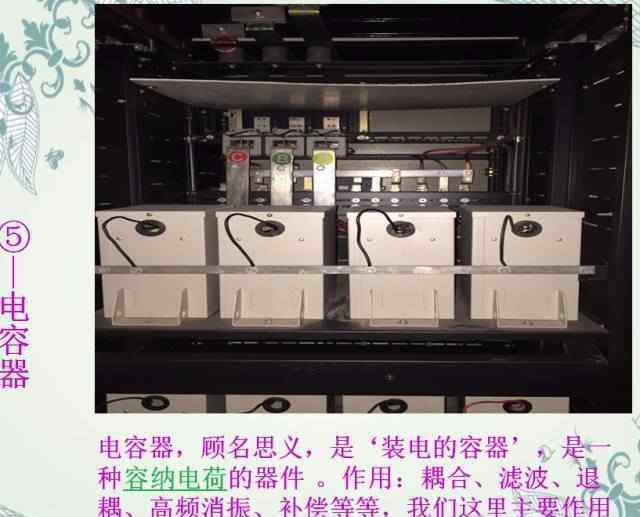

电容器，顾名思义，就是“充电的容器”，是装电荷的装置。作用:耦合、滤波、解耦、高频消振、补偿等。我们在这里的主要作用是补偿。

6.功率因数控制器

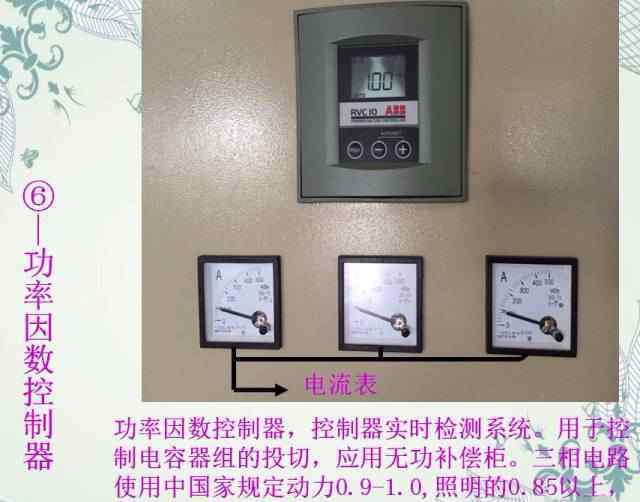

功率因数控制器，控制器实时检测系统。无功补偿柜用于控制电容器组的投切。在三相电路的使用中，国家规定的功率为0.9-1.0，照明功率在0.85以上，偏远地区的功率可以在0.75以上。

7.避雷器

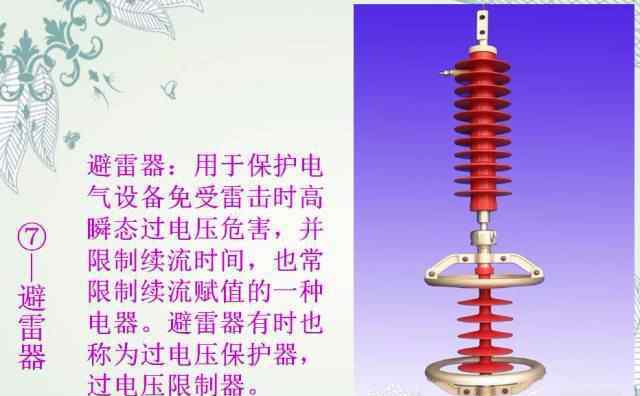

避雷器，用于保护电气设备免受雷击时的高瞬态过电压，限制续流时间，经常限制续流分配。避雷器有时被称为过电压保护器和过电压限制器。

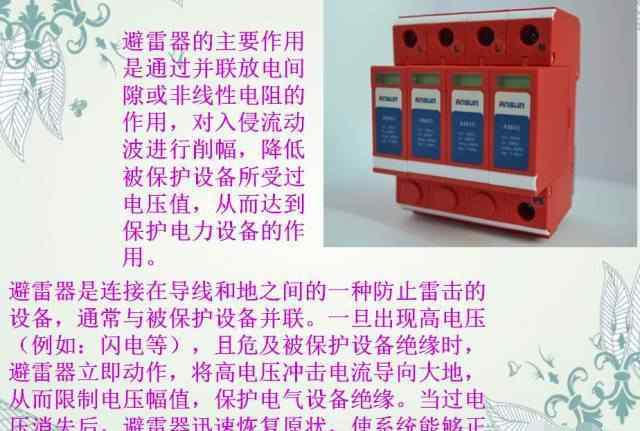

避雷器的主要作用是通过并联放电间隙或非线性电阻切断侵入流波的振幅，降低被保护设备的电压值，从而保护电力设备。

避雷器是一种连接在导体和地面之间的防雷设备，通常与被保护设备并联。如遇高电压，危及被保护设备的绝缘，避雷器站起来动作，将高压浪涌电流引向大地，从而限制电压幅值，保护电气设备的绝缘。过电压消失后，避雷器迅速恢复原状，使系统能正常供电。

8.热动继电器

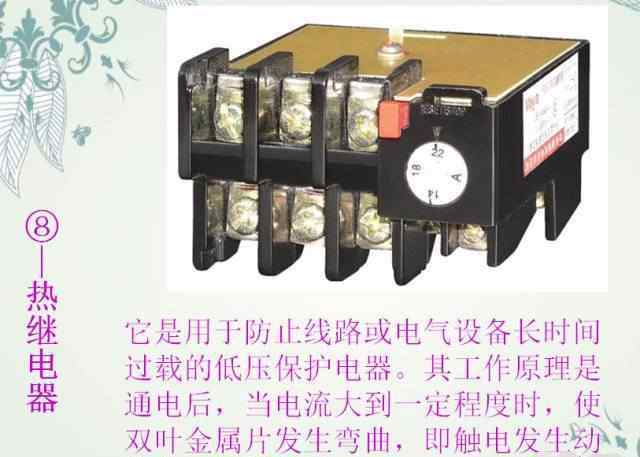

是防止线路或电气设备长期过载的低压保护电器。其工作原理是通电后，当电流达到一定水平时，双叶金属片弯曲，即电击作用切断电路。

V.电容器柜的安全与操作

1.打开高压电容补偿柜前，断开断路器或隔离开关，让高压电容补偿柜的放电装置自动放电。柜门三分钟后即可打开，打开柜门后需要手动卸料。

2.高压电容器补偿运行中的特殊噪声是内部绝缘崩溃的前兆，应立即停机查找高压电容器补偿故障。

3.高压电容补偿外壳膨胀是过电压引起的，引起介质分解析出气体。发现高压电容补偿故障，必须立即停止运行。

4.高压电容补偿断开后，严禁立即投入运行，否则会对其他电气设备和高压电容补偿本身造成严重损坏。一般需要三分钟以上。对于自动投切电容器柜，如果电网功率因数变化较快，应适当延长延时时间。

5.高压电容补偿可能会放大电压和谐波。用户在订购时，应说明企业的电压和谐波，以便特殊处理。电容器运行时，必须随时检查高压电容器补偿，如有异常，应立即切断。

6.高压电容器补偿内外应通风良好，以延长电容器的使用寿命。

7.保持高压电容器补偿面清洁，避免闪络事故。

8.定期测量电容器柜的红外温度并做好记录
