电机绕组

许多人对绕组电机感兴趣。这里简单介绍一下。请改正错误。

螺距是线圈跨越的槽数。一般槽数除以节距等于极数，匝数就是一匝线圈数。

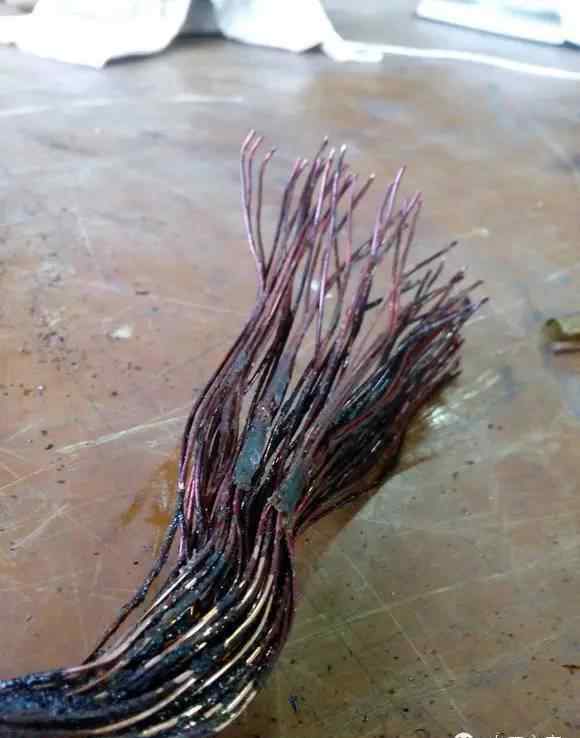

并联支路根据指定的连接方法连接一组或多组线圈。从电机的出线位置与漆包线的连接处可以看出，U项中有两根包蜡管的铜线，即两路，一个蜡管包一路。在这个图中，三根电线平行缠绕。

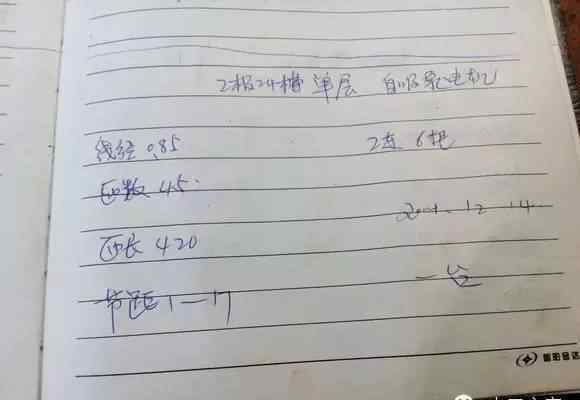

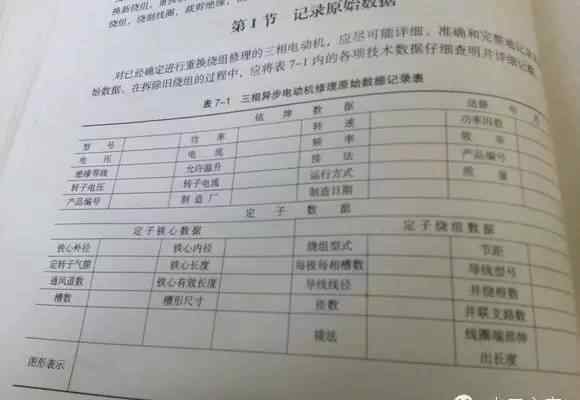

电机拆卸时要记录准确的数据，书上说的

事实上，我只记录了几个项目

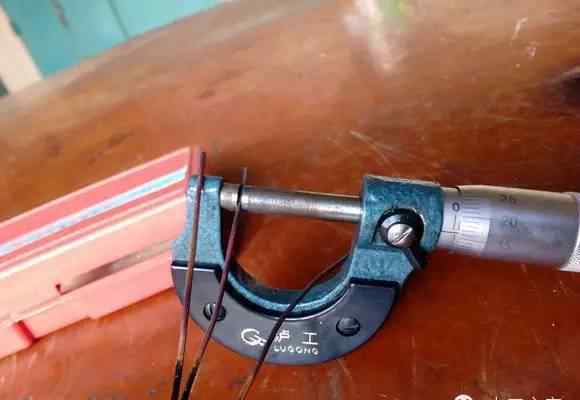

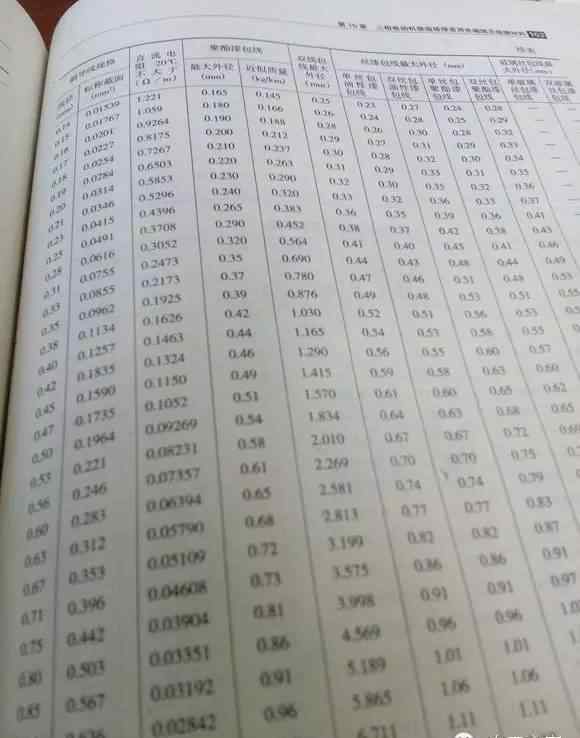

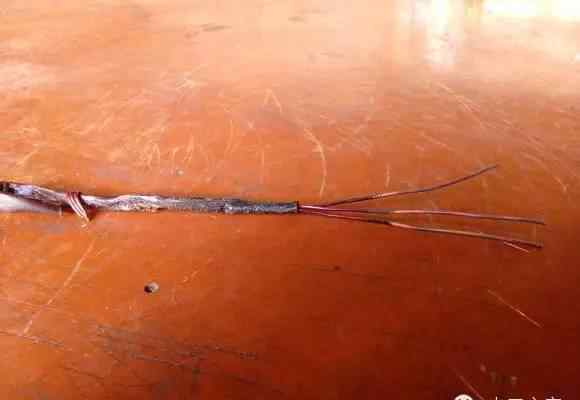

用千分尺测量导线直径，用火烘烤铜线外漆，并将测量的准确值与表格进行比较

获得准确的线径

对于初学者来说，一本参考书是不可或缺的。是我心中的红宝书，不是广告。这本书真的很好

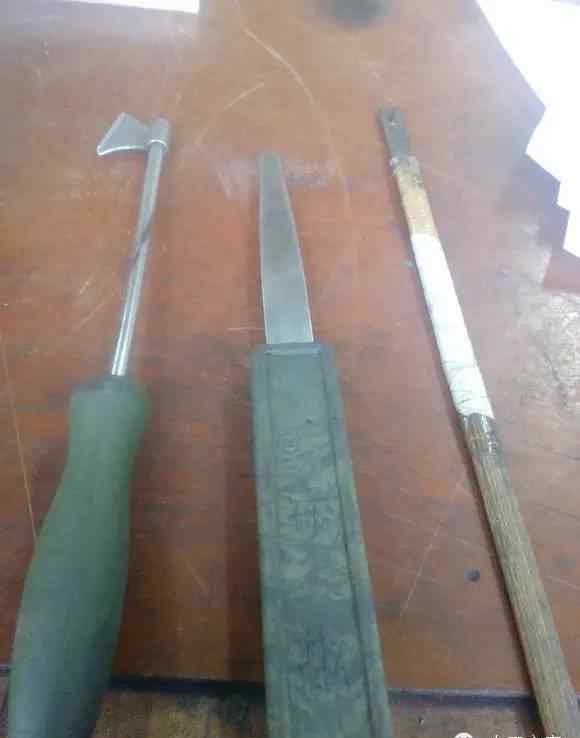

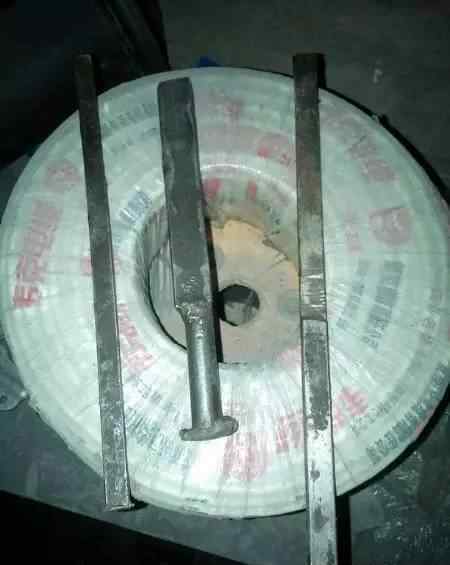

下线工具

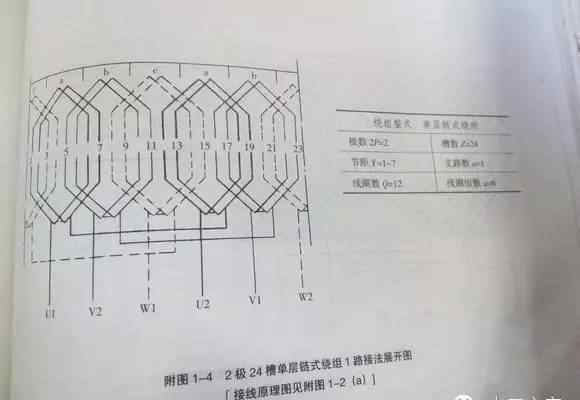

线圈接线图

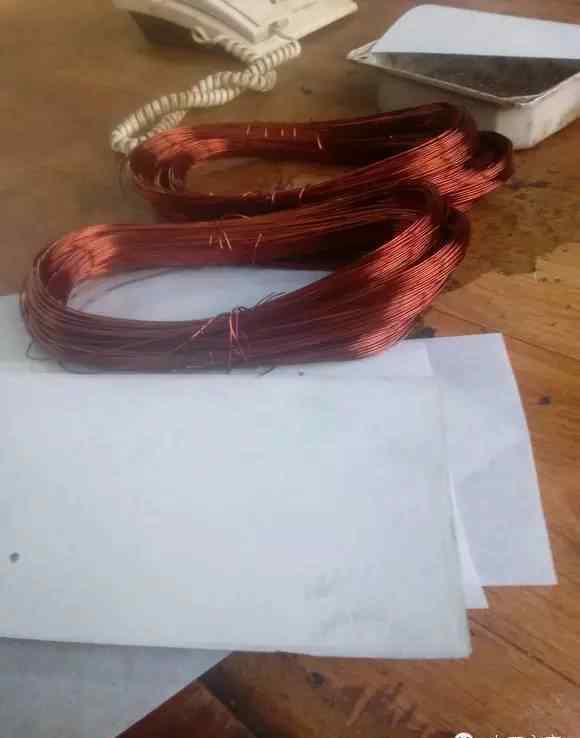

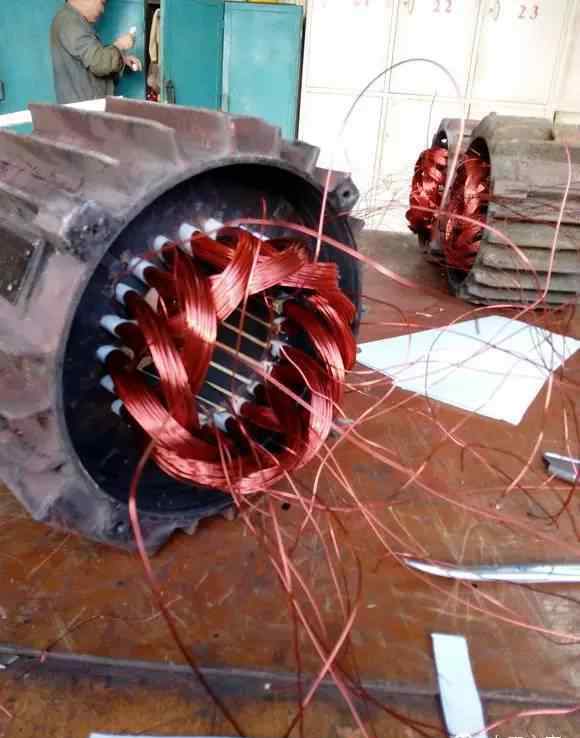

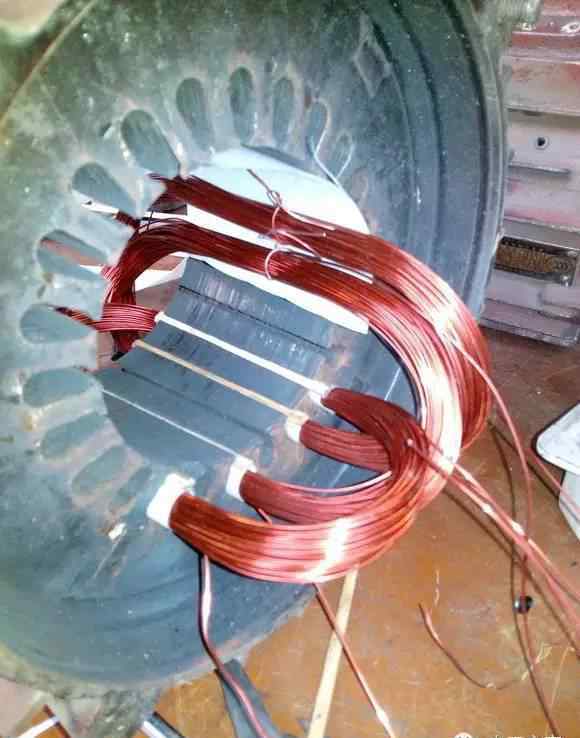

从线开始，因为是链式方法，所以一定要挂把手。当所有的线都画完了，把手都放下了，就一根一根按，具体挂几根就行了。可以看接线图。一个线圈压下去，挂几个，这个挂两个。

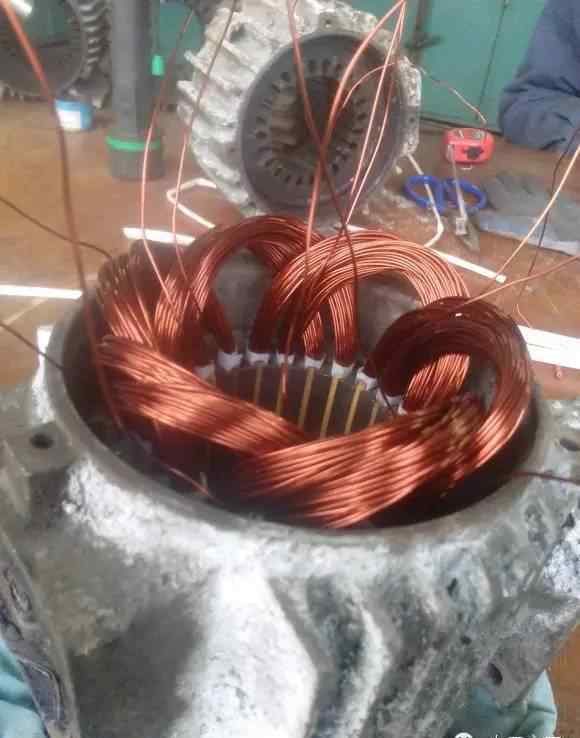

完成下一个

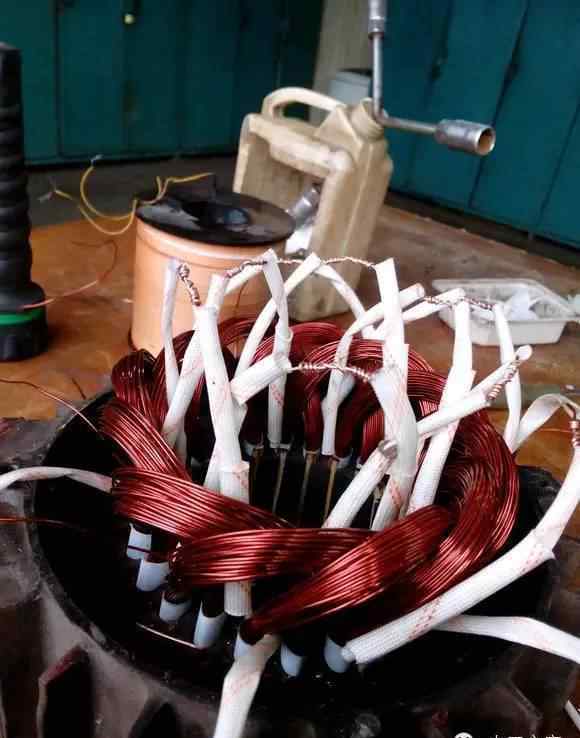

以下可根据接线图进行连接。2极是形成一对磁极，用极连接，第一个用尾连接。当然，有些电机是用电杆连接的。

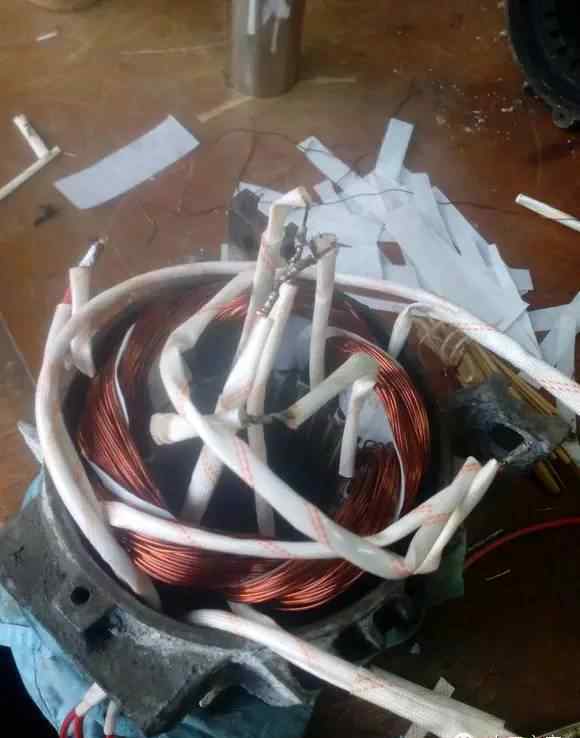

接头上涂有锡，不同的相用纸分离器分离。

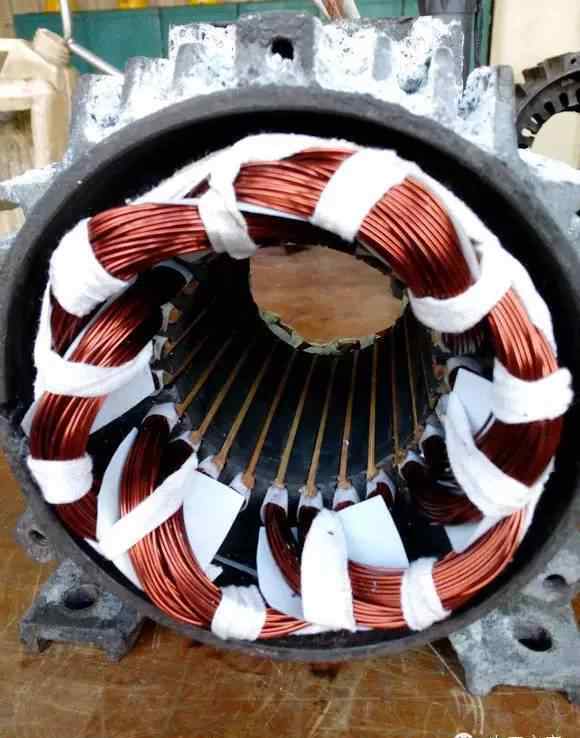

绑起来

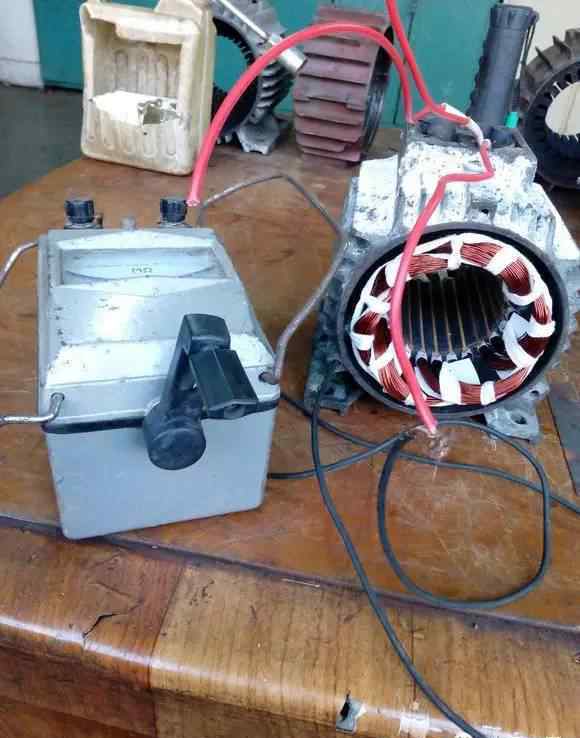

2500伏摇到地，一切正常。

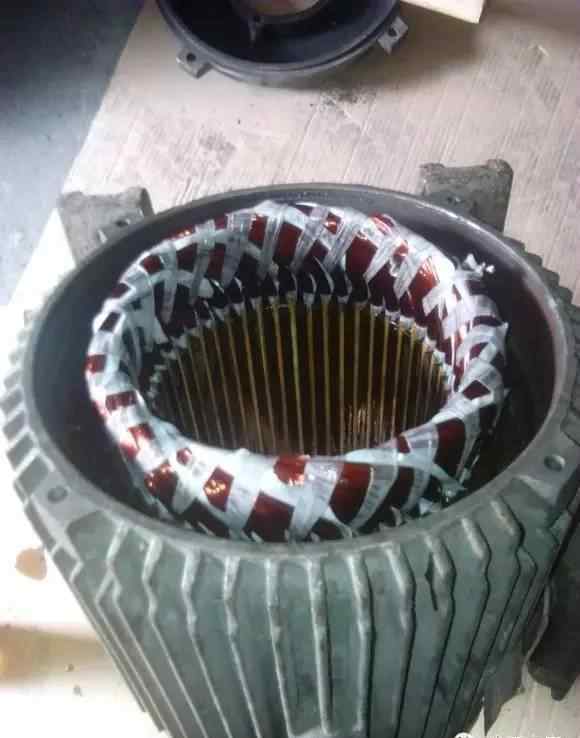

蘸上油漆直接倒

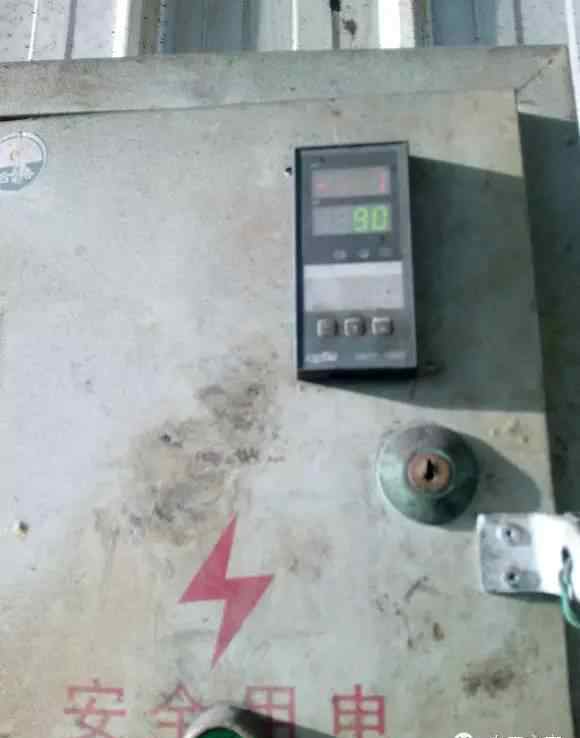

90度，6到8小时

我们用这个来完成它。是马达狼牙棒磨成这样，还是更快，不过有点费力。

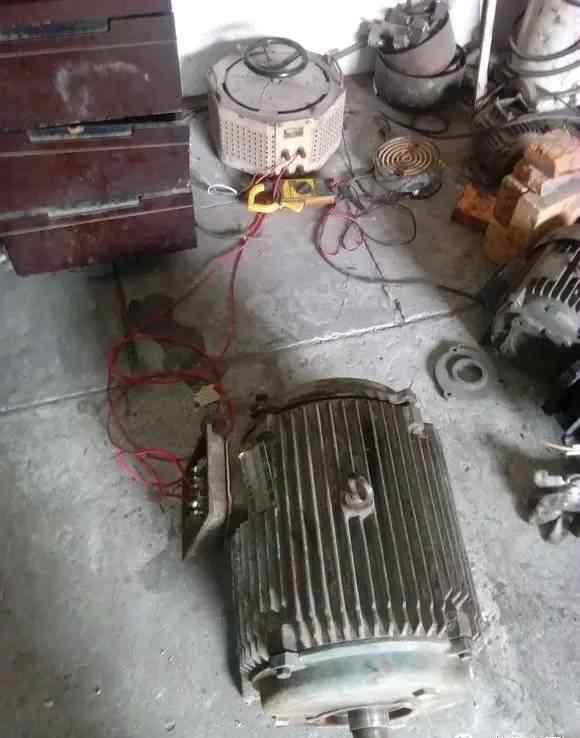

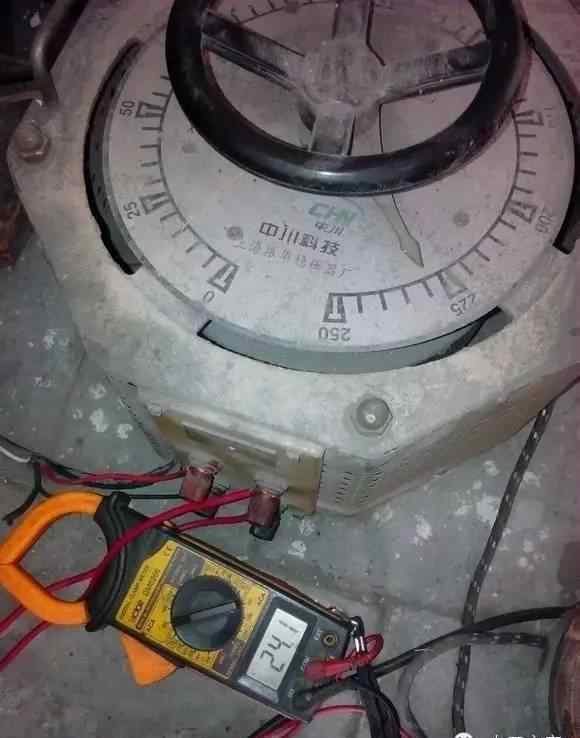

电机预热

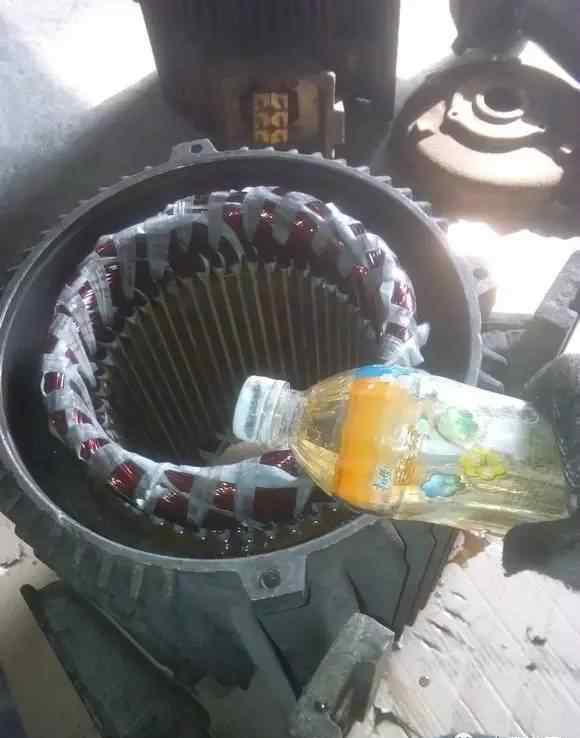

倒绝缘漆
