燃气灶结构图解全集

作为厨卫电器的核心产品之一，售后维修率高于其他厨卫电器。相信很多经销商和用户都会对产品配置感到困惑。以下是厨房和浴室电器的维护结构图，可供日常维护参考。

燃气灶的工作原理

燃气灶运行时，燃气从进气管进入灶内，通过燃气阀的调节进入燃烧器，同时混合一部分空燃气，这些混合燃气从分配器的火孔喷出，由点火装置点燃形成火焰

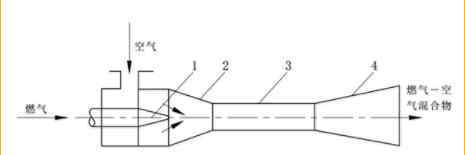

1:喷嘴；2:抽吸收缩管；3:混合管；4:扩散管。

燃气灶结果图

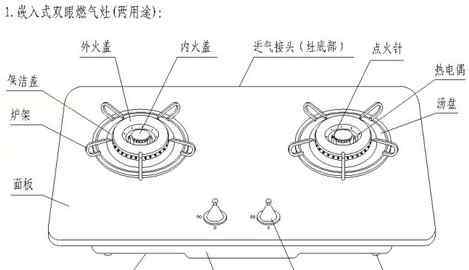

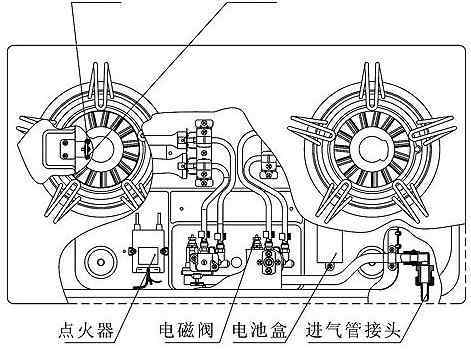

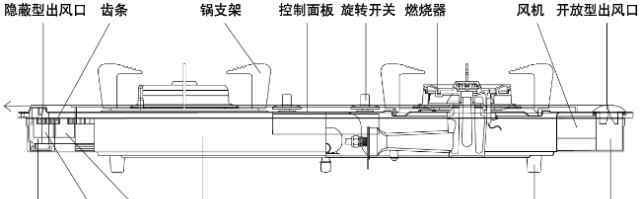

嵌入式燃气灶组件图:

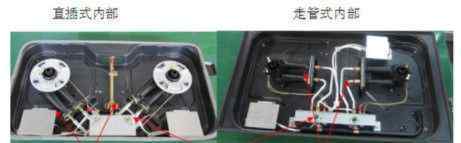

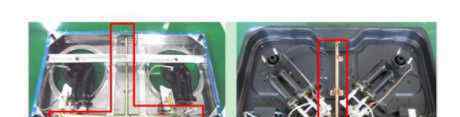

注:其中嵌入式燃气灶又分为直列式灶和行走管式灶:

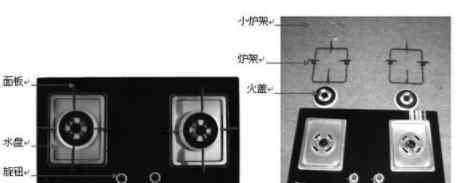

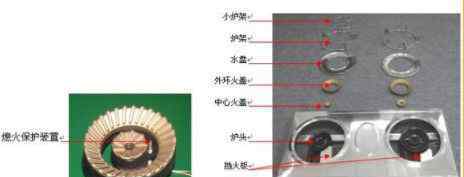

台式燃气灶组件图:

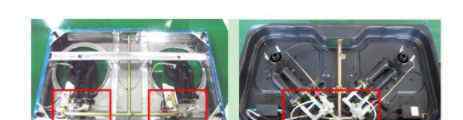

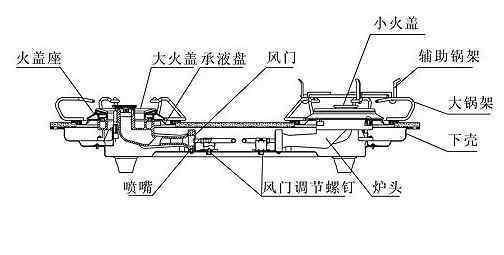

台式炉内部结构图

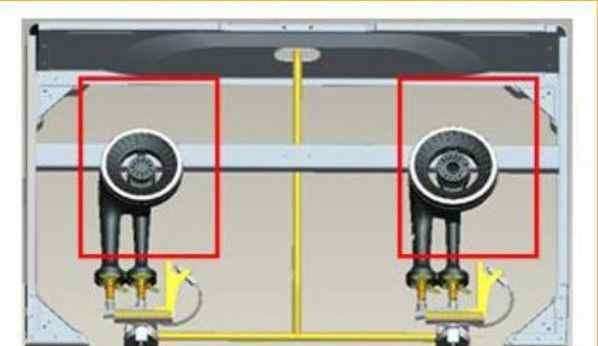

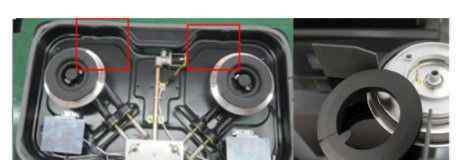

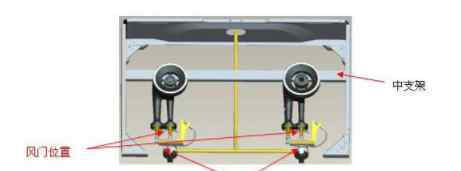

注:炊具风门的位置和功能

用手托住灶具，燃烧器和喷嘴的连接处有两个手柄状的铁片，一个调节中心火，一个调节外环火；都是通过弹簧紧贴在燃烧器上，轻轻拨动手柄就可以调节进气孔的大小，从而改变火焰状态。当燃烧情况不理想时，如黄色火焰、过大或过小的火焰分离，或燃烧噪音、回火等。理想的燃烧情况可以通过调节风门处的进气量来实现。

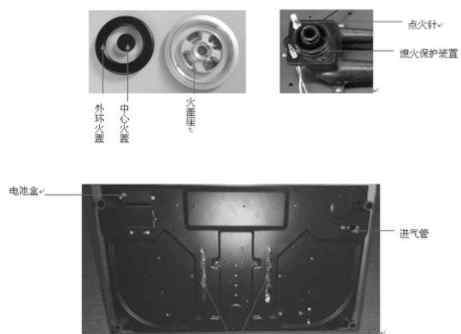

燃气灶重要部件的作用

进气管:作为气源和气阀之间的连接；

阀体:负责开启或关闭燃烧器气源，开启或关闭点火装置，调节燃烧器输出功率。

炉头:其主要功能是将燃料气与一次空气体充分混合，并通过空气调节板调节空气体与燃料气的混合比。

火盖:将混合气体均匀分布到每个火孔中，使燃烧器均匀加热炊具；

点火装置:主要功能是点燃燃烧器

熄火保护装置:是防止燃气灶意外熄火时发生漏气事故的装置。

A.离子感应熄火保护:火焰高温产生离子流，在火盖和点火针之间形成电流信号，电磁阀开启。当感应针上没有火焰燃烧时，电信号中断，电磁阀关闭。

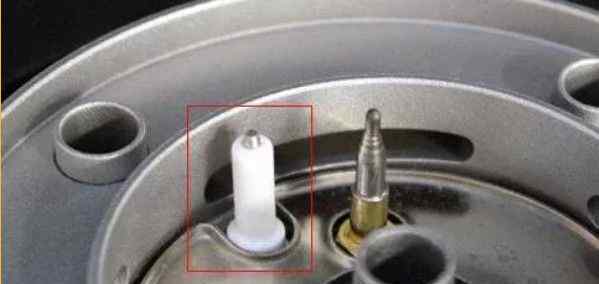

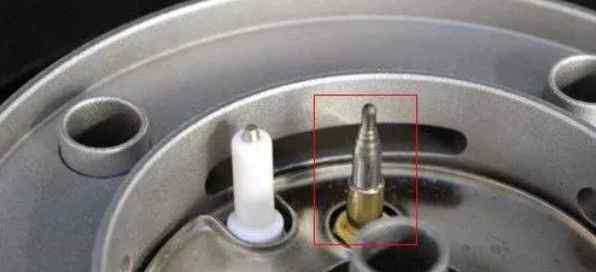

注意:离子感应熄火保护最明显的特点是有红色边框的感应针，感应针需要陶瓷体。

B.热感应熄火保护:火焰会升高热电偶感应头的温度，热电偶感应电流达到100毫安左右，自吸阀打开。熄火时，热电偶传感头的温度会降低，感应电流会降低。

注:热感应熄火保护最明显的特点是有红色边框的热电偶，热电偶要求是黄铜。
