很多朋友都有微信官方账号的后台消息,提到了RS485相关的应用。如果你对RS485有很深的了解,你会发现里面真的有很多知识,所以我们会选择一些我们平时在弱电方面考虑的问题,让大家了解一下。
1.什么是RS485总线
工业现场经常采集多点数据、模拟信号或开关信号,一般采用RS485总线。RS-485采用半双工工作模式,支持多点数据通信。RS-485总线网络拓扑一般采用终端匹配的总线结构。也就是说,总线用于串联所有节点,不支持环形或星形网络。
图三
8.实际应用中的问题
在实际施工中,用户经常使用星形连接方式,此时必须将终端电阻连接到线路距离最远的两个设备上(如图4,1号和15号设备)。但由于这种连接方式不符合RS485工业标准的使用要求,当各设备的线路距离较远时,容易出现信号反射、抗干扰能力等问题,导致控制信号的可靠性下降。此时的现象是球机完全失控,或者自身运行无法停止。
图四
这种情况下,建议增加一个RS485分配器。该产品可以有效地将星形连接转换为符合RS485工业标准的连接方式,从而避免问题,提高通信可靠性,如图5所示。
图五

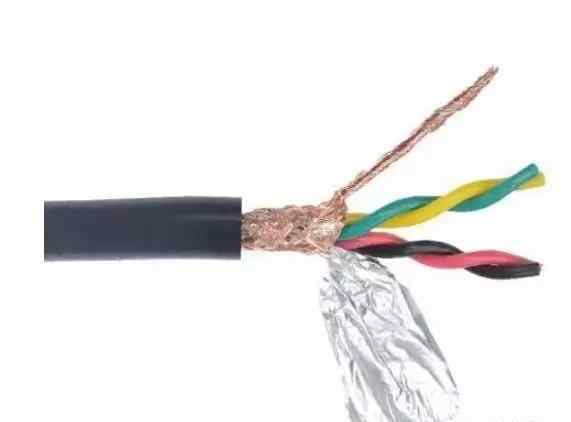

9.无继电器时最大传输距离的推荐线路
(1) STP-120ω(用于RS485 & CAN)一对20 AWG,电缆外径约7.7 mm。适用于室内、管道和一般工业环境。使用时屏蔽层一端接地!
(2) STP-120ω(用于RS485 & CAN)一对18 AWG,电缆外径约8.2毫米适用于室内、管道和一般工业环境。使用时屏蔽层一端接地!
(3)铠装双绞线屏蔽电缆ASTP-120ω(用于RS485和CAN)一对18 AWG,电缆外径约12.3毫米。可用于干扰严重、鼠害频繁、有防雷防爆要求的地方。使用时,建议铠装层两端接地,最内层屏蔽层一端接地。
四、RS485常见故障及解决方法
一、如何防止失败的发生?
为了减少通信故障,提出以下建议。
1.建议用户使用和购买厂家提供的485转换器或厂家指定推荐品牌的485转换器。
2.厂商会对其配套的485转换器做大量的测试工作,会要求485转换器的厂商按照其固定的性能参数进行生产和质量检验,因此与门禁设备有很好的兼容性。不要贪图便宜买杂牌厂家的485转换器。
3、严格按照485总线施工规范进行施工,杜绝任何侥幸心理。
4.对485长线路、重负荷的公交项目采用科学、预留的解决方案。
5.如果通讯距离太长,比如500米以上,建议用直放站或者485HUB解决。
6.如果负载太多,比如一条总线上超过30个,建议用485HUB解决。
7.带上调试设备进行现场调试。现场调试必须携带几个可以连接长距离和多负载的转换器、一个普通的笔记本电脑、一个用于测试开路的万用表和几个120欧姆的终端电阻。
二、使用485总线结构常见的通信故障有以下几种?
1、沟通,无回应。
2.数据可以上传,但不能下载。
3.通信时,系统提示被干扰,或不通信时通信指示灯持续闪烁。
4.有时能沟通,有时不能沟通,有些指令能通过,有些指令不能通过。
三、出了问题有哪些调试方法?
调试前,确保设备接线正确,结构符合规范。根据遇到的问题,可以采用以下调试方法。
1.通用土地方法:
用导线或屏蔽线将所有485设备的GND接地,以避免所有设备之间的电位差影响通信。
2.终端电阻法:

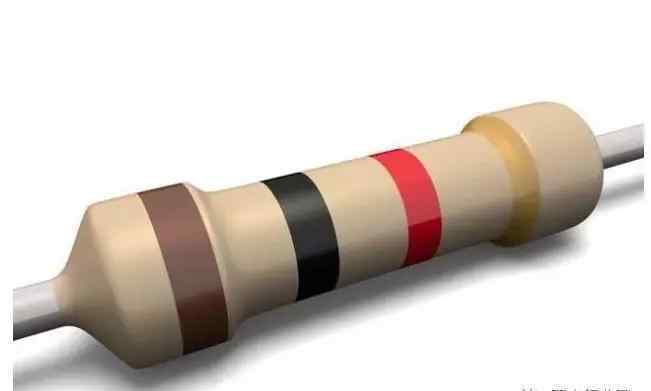

将120欧姆的终端电阻并联到最后一台485设备的485+和485-上,以提高通信质量。
3、中段断开方法:
检查设备是否过载,通信距离是否过长,某台设备对整个通信线路的影响等。
4.单独拉动方法:
只需单独给设备拉一条线,就可以用来排除接线是否造成通讯故障。
5、更换转换器的方法:
随身带几个转换器,可以排除转换器质量问题是否影响通信质量。

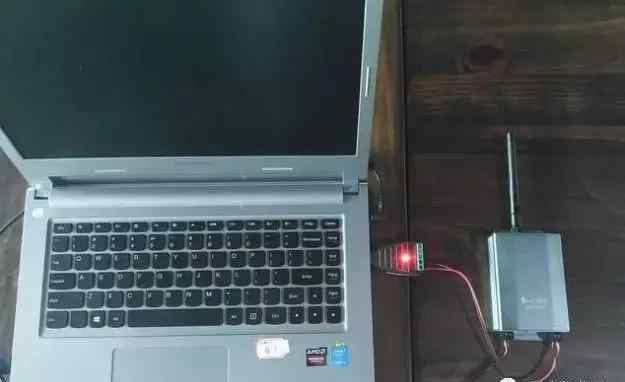

6、笔记本调试方法:
确保随身携带的笔记本电脑是正常的通讯设备,用它代替客户端电脑进行通讯。如果正常,说明客户端电脑串口可能损坏或受伤。
