一、材料特性:
PVC是由氯乙烯单体(VCM)聚合而成。聚氯乙烯材料无毒、抗老化、耐酸碱，非常适合化工管道。PVC原料与一定量固体添加剂(不含增塑剂)的混合物称为硬质PVC(简称UPVC)。
CPVC是由聚氯乙烯氯化改性的高分子材料。氯化后，聚氯乙烯树脂的氯含量从56.7%增加到63-69%，增加了化学稳定性，从而提高了材料的耐热性、耐酸性、耐碱性、耐盐性和耐氧化剂腐蚀性。其热变形温度和力学性能远高于UPVC。因此，CPVC是工业管道的最佳工程材料之一。
与聚氯乙烯的区别
1.氯含量不同
聚氯乙烯氯含量:56%
氯化聚氯乙烯的氯含量:67%
2.维卡温度(热变形温度):测量程度。维卡温度越高，性能越好
普通氯化聚氯乙烯和聚氯乙烯的维卡温度:
聚氯乙烯:维卡温度为71-75℃
CPVC:维卡温度100-125℃
管道维卡温度为110℃。维卡温度110℃，JC - 701原料CPVC为124℃-128℃
管件维卡温度103℃ZS-601 CPVC原料维卡温度121℃-125℃
管件的加工流动性(流变性能)高于管材，可以通过添加添加剂来调节，其维卡温度低于普通管材。
3.落锤试验测得的强度比普通聚乙烯醇缩丁醛高2倍以上
4.水压试验高于普通聚氯乙烯
氯化聚氯乙烯和聚氯乙烯的主要物理性能
项目
聚氯乙烯
氯化聚氯乙烯
密度(千克/平方米)
1380~1450
1450~1530
软化温度(℃)
72~82
90~125
肖氏硬度
93
95
拉伸强度(MPa)
39~58
54~70
弯曲强度(Mpa)
105
120
断裂伸长率(%)
120
80
二、管道系统介绍:
UPVC和CPVC管道系统都具有耐腐蚀、耐冲击、不易变形、内壁光滑、不易结垢、隔热性好、不导电、粘接方便、使用寿命长的特点。因此，高性价比和低建设成本的优势逐渐取代其他金属管道系统，UPVC和CPVC管道系统维护方便快捷，不会长期停机造成巨大损失，因此UPVC和CPVC管道系统是当前工业管道设计的首选。
UPVC管道系统最高允许使用温度为60℃，长期使用温度为45℃。适用于输送温度低于45℃的腐蚀性介质。也可用于普通压力流体的输送，一般用于给排水管道、农业灌溉管道、环境工程管道、空调节管道等。

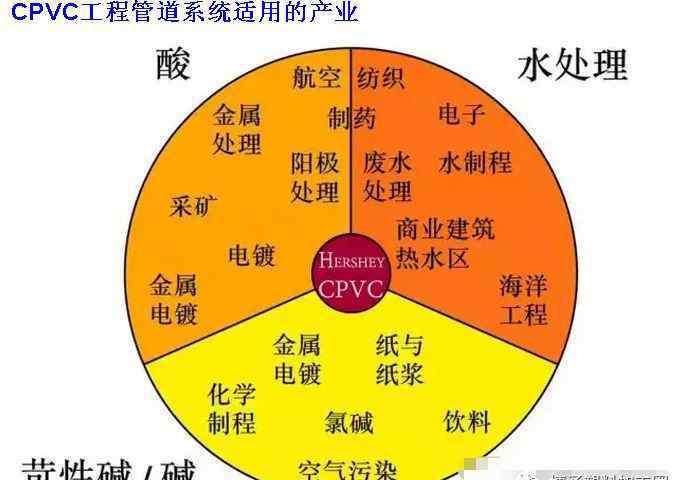

CPVC管道系统最高允许使用温度为110℃，长期使用温度为95℃。适用于在标准允许的压力范围内输送热水和腐蚀性介质。一般用于石油、化工、电子、电力、冶金、造纸、食品饮料、医药、电镀等工业领域。
三.物理属性:
1.UPVC物理性能表:
项目
单比特
标准值
测试和测试方法
密度
kg/m
1350~1460
ISO 1183
维卡软化温度
℃
国际陆路运输协定(Transport International Router)
≤10%
ISO 3127
2.CPVC物理性能表:
项目
单比特
标准值
测试和测试方法
密度
kg/m
1450~1650
ISO 1183
维卡软化温度
℃
国际陆路运输协定(Transport International Router)
≤10%
ISO 3127

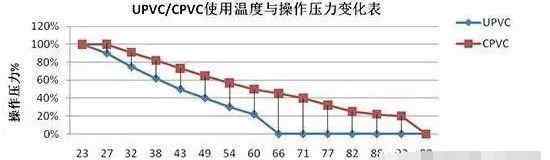

四.UPVC/CPVC管道运行温度和运行压力对照表:
在该表中，UPVC/CPVC管道在常温73℉(23℃)下的操作压力为100%，剩余操作压力的百分比随温度的升高而增加。
℉
73
80
90
100
110
120
130
140
150
160
170
一百八十度
190
200
210
℃
23
27
32
38
43
四十九
54
60
66
71
77
82
88
93
99
硬聚氯乙烯
100%
90%
75%
62%
50%
40%
百分之三十
22%
0%
0%
0%
0%
0%
0%
0%
氯化聚氯乙烯
100%
100%
91%
82%
73%
65%
57%
50%
45%
40%
32%
25%
22%
20%
0%
PS:带螺纹的管道，UPVC不得超过110℉(43℃)；CPVC不得超过150℉(66℃)。

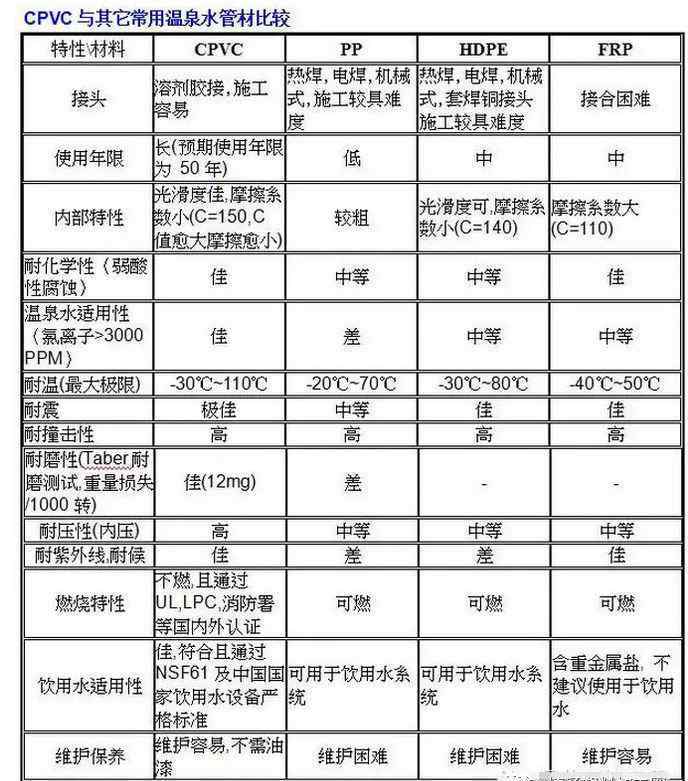

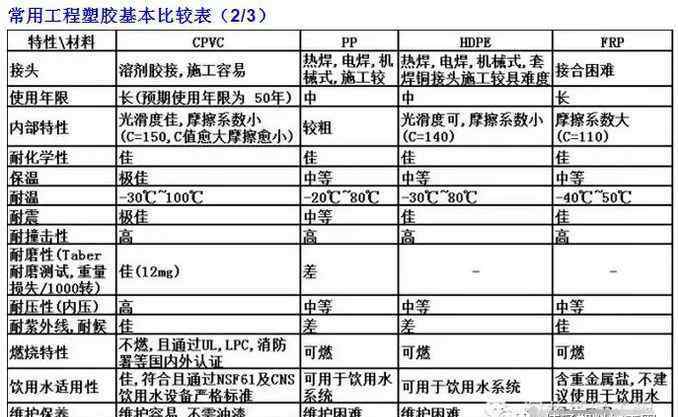

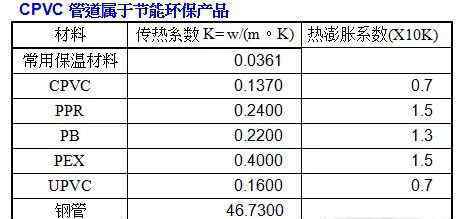

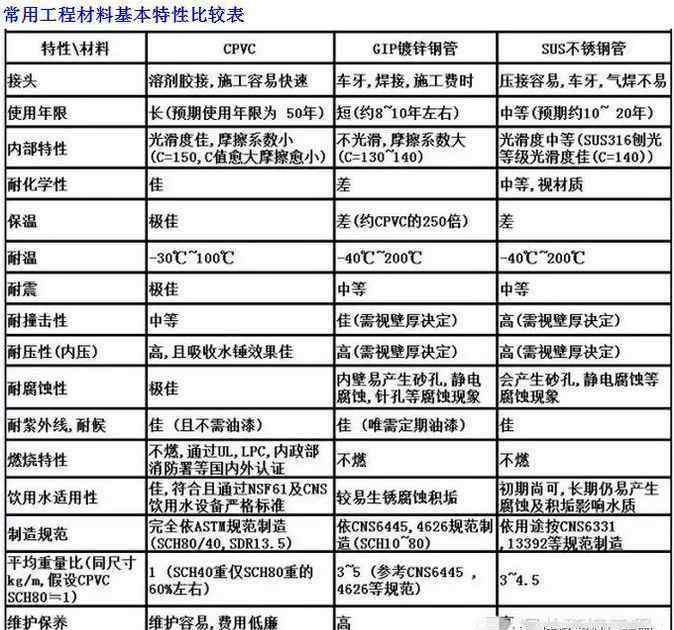

CPVC与其他常见工程管道的比较
1.《pvc材料 PVC与CPVC的差别在哪里?》援引自互联网，旨在传递更多网络信息知识，仅代表作者本人观点，与本网站无关，侵删请联系页脚下方联系方式。
2.《pvc材料 PVC与CPVC的差别在哪里?》仅供读者参考，本网站未对该内容进行证实，对其原创性、真实性、完整性、及时性不作任何保证。
3.文章转载时请保留本站内容来源地址，https://www.lu-xu.com/tiyu/1018400.html
