三相五柱电压互感器 资料 | 电压互感器接线方式（图解）大全

电压互感器的连接方式有很多种，常见的有以下几种:

(1)用单相电压互感器测量某一相对地电压或相间电压的接线方式

(2)两台单相变压器接成不完全星形，也称V-V接线，用于测量相间电压，但不能测量相对地电压，广泛应用于中性点不接地或经消弧线圈接地的20KV以下电网。

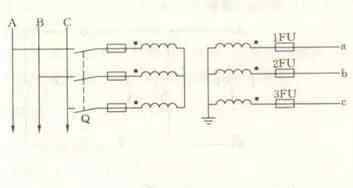

(3)三个单相三绕组电压互感器组成yn、YN、d0或YN、Y、d0接线，广泛应用于3~220KV系统。二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成一个开口三角形，用于连接交流电网的绝缘监测仪表和继电器。

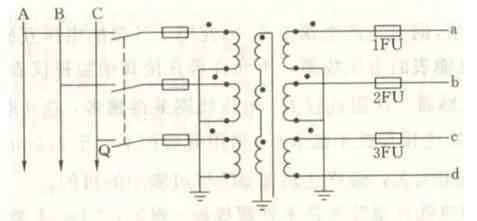

用三相五柱电压互感器代替上述三个单相三绕组电压互感器组成的接线。除铁芯外，其形式基本与图3相同，一般只用于3~15KV系统。

(4)电容式电压互感器的连接形式。在中性点不接地或经消弧线圈接地的系统中，为了测量相对接地电压，PT的一次绕组必须呈星形接地。

在3~60KV电网中，通常使用三个单相三绕组电压互感器或一个三相五柱电压互感器。

必须指出，这种测量不能用三相三柱电压互感器进行。当系统发生单相接地短路时，零序电流会通过变压器的三相，产生相同幅值和相位的零序磁通。

三相三柱变压器中，零序磁通只能通过磁阻大的气隙和铁壳形成闭合磁路，零序电流很大，使变压器绕组过热，甚至损坏设备。

三相五柱电压互感器中，零序磁通可以通过两侧铁芯形成回路，磁阻小，所以零序电流值不大，不会对变压器造成损坏。

使用说明

1.电压互感器投入运行前，应按规程规定的项目进行试验和检查。比如测量极性、连接组别、摇绝缘、核相序等。

2.电压互感器的接线应保证其正确性。一次绕组应与被测电路并联，二次绕组应与所连接的测量仪表、继电器电压互感器电气保护装置或自动装置的电压线圈并联。同时要注意极性的正确性。

3.连接到电压互感器二次侧的负载容量应适当，连接到电压互感器二次侧的负载不应超过其额定容量，否则会增加互感器的误差，难以达到测量的精度。

4.电压互感器二次侧不允许短路。由于电压互感器的内部阻抗很小，如果二次回路短路，就会出现大电流，损坏二次设备，甚至危及人身安全。电压互感器可以在二次侧配备保险丝，以保护自己免受二次侧短路的损坏。在可能的情况下，应在一次侧安装保险丝，以保护高压电网免受危及一次系统安全的变压器高压绕组或导线故障的影响。

5.为了保证人在接触测量仪表和继电器时的安全，电压互感器的二次绕组必须在一点接地。因为接地后，当一次绕组和二次绕组之间的绝缘损坏时，可以防止仪器和继电器的高压危及人身安全。

电压互感器开口三角形接线图
