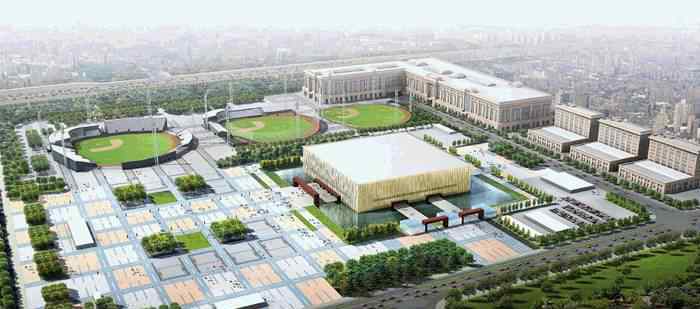

北京五棵松体育文化中心篮球馆
工程测量

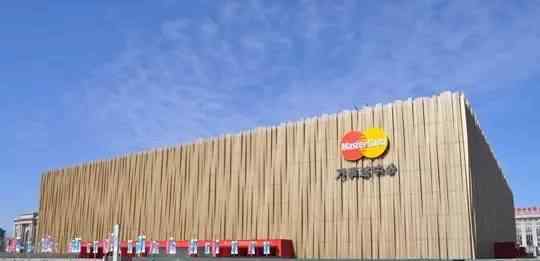

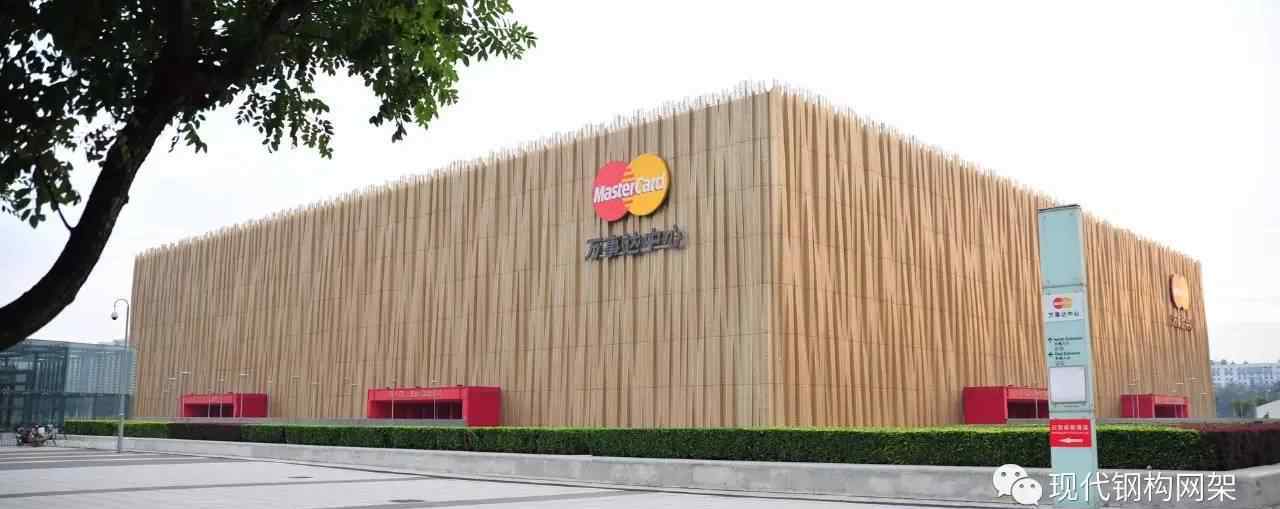

五棵松体育馆是2008年北京奥运会的篮球比赛场地。体育馆结构地上6层(含1层),地下1层,檐高37。3m。主体结构为多层混凝土框架,屋架结构为120m双向正交鱼腹空钢桁架体系。
五棵松体育文化中心篮球场

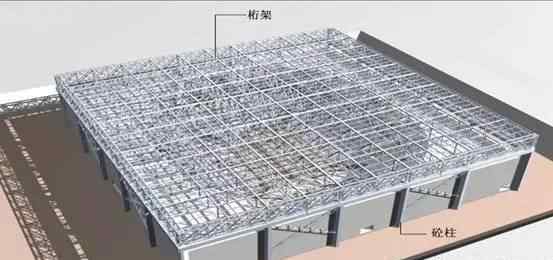

钢屋架双向对称布置,间距12m,共26根梁。桁架截面形式为水平上弦和鱼腹下弦双向受力桁架。桁架有七种类型,支撑高度为6。3m,中跨高度6.3m ~ 9.3m,桁架设计中拱度150mm。最重的桁架是163t,最轻的桁架是48t

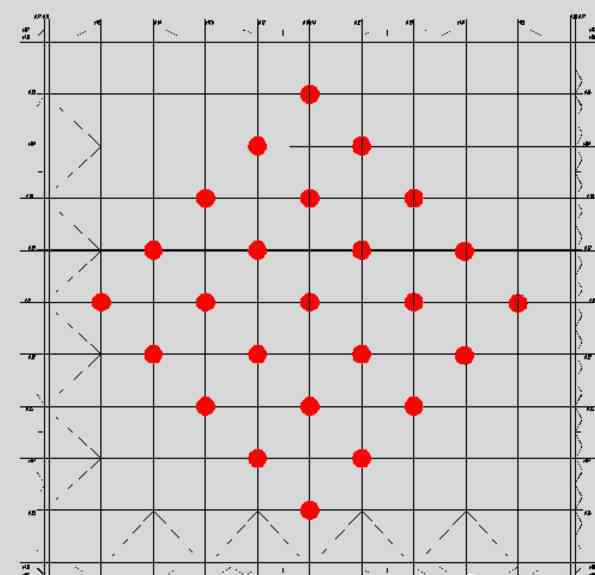

桁架的上下弦杆和腹杆截面为箱形和H形。钢屋架材料为Q345C,最大板厚50mm。屋架有20个支座,其中屋架结构四角的支座为固定铰支座,其余16个支座为滑动球铰支座。
工程难度
五棵松体育馆屋架为120m双向正交鱼腹式空钢桁架体系。单个桁架跨度和重量相当大,施工难度大。由于建筑结构、地基承载力等场地条件,不适合使用大型起重机。为保证钢桁架的施工质量、工期和结构安全,安装采用高空累积滑移的施工方法。
主要施工难点如下:
(1)桁架结构双向布置,下弦杆的关系为空:由于桁架结构设计为双向受力体系,下弦杆的受力关系为空,地面拼装、高度拼装和空拼装的关系难以控制,施工时应尽量保证
(2)施工过程中结构受力体系变化较大:本工程屋架为双向正交平面桁架组成的空桁架体系。在安装滑移过程中,由于空之间的体系尚未形成,原有的双向受力体系在安装时是单向受力体系,改变了结构的受力体系。
此外,三个滑道的滑动构造使中间滑道(中跨)的杆件由原来的系杆变为压杆,原设计中的一些杆件会不稳定。因此,施工时必须采取相应的加固措施,确保施工时结构杆件的应力和挠度在允许范围内。
(3)滑移胎架设计难度大:桁架总滑移重量3500t,支撑胎架单点最大荷载达到3000kN,滑移施工荷载为固定荷载,滑移施工胎架设计分析难度大。此外,滑移措施的结构与混凝土框架结构有关,相关措施的设计较为复杂。
(4)桁架滑移同步控制困难:由于桁架全长120m,分为十个滑移,因此滑移难以同步控制。因此,很难控制桁架整体尺寸的累积误差。
施工方案的选择
五棵松体育馆屋架为120m双向正交鱼腹式空钢桁架体系。构件尺寸大,自重大,受力复杂。同时,考虑到工期紧迫、现场施工条件等因素,钢桁架安装采用高空三条滑道由北向南逐一累积滑移的方案。桁架弦杆制造成12米的截面。现场先将地面拼装成12m或24m的桁架段,然后在高空的拼装平台上将南侧的三个桁架拼装成120m跨度的整体,形成第一个由北向南滑动的滑动单元。
然后组装下一个桁架,与前单元整体组装,采用三滑道六轨同步液压推进滑移法南滑12m。依次组装10个桁架高度空,原地累积滑移。
施工技术
1支持系统设置

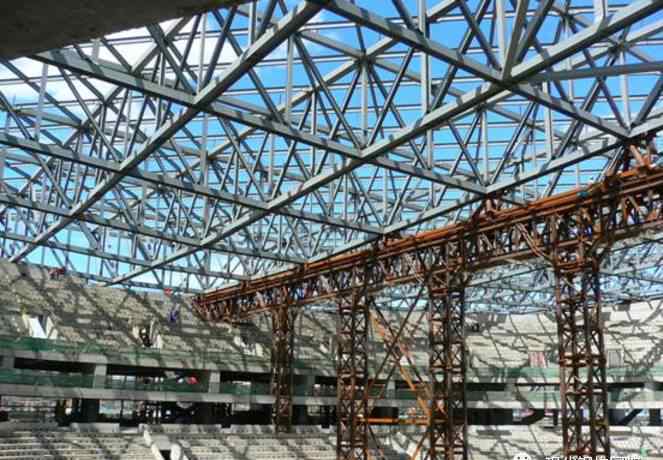

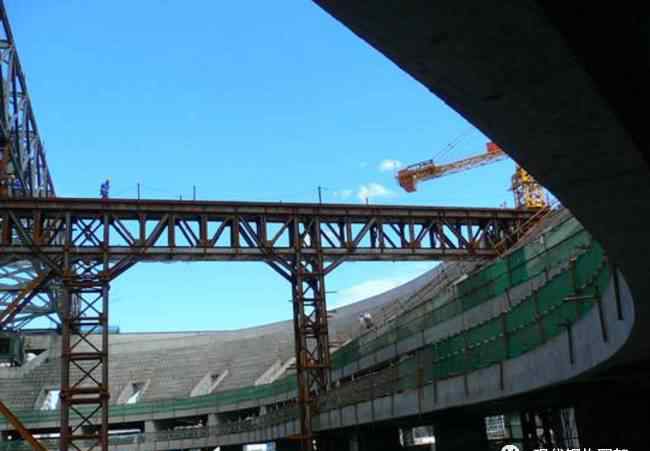

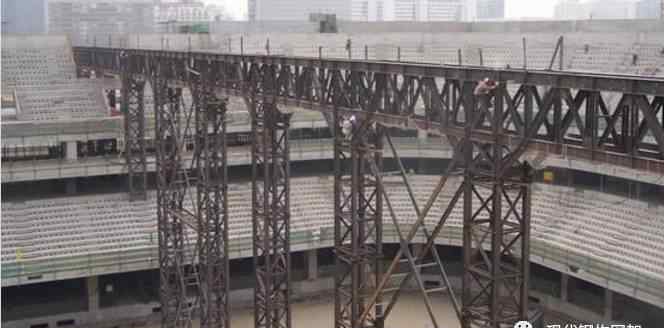

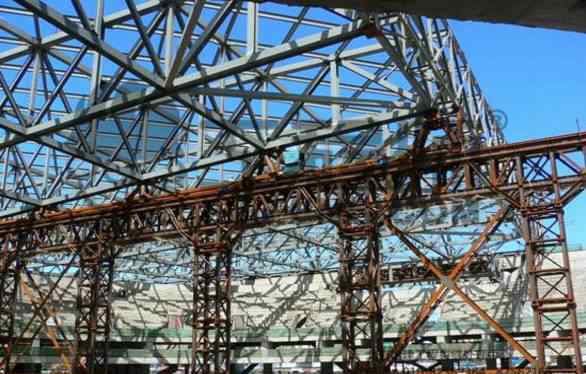

由于滑移过程的力学特殊性——滑移过程中的荷载对于支撑系统来说是一个大小和位置不确定的变量,支撑系统的设计考虑了各种工况下可能的荷载组合。由两排胎架支撑柱支撑的组装胎架设置在建筑物的北侧,用于高空组装。两侧滑道支撑由混凝土结构中柱顶部的圈梁改造而成,中间滑道支撑胎架由格构柱和桁架结构组成。夹具支撑柱的设计根据桁架节点间距确定,每隔12m设置一根支撑柱
2高空累积滑移技术
由于原双向受力体系变为单向受力,原跨端支撑桁架变为跨端和跨中三点支撑,靠近中间滑动支撑的桁架腹杆会失稳。为了解决桁架的失稳问题,在桁架细部改造过程中对相应的腹杆进行了加固,并对施工条件进行了分析和计算,使桁架拱起。

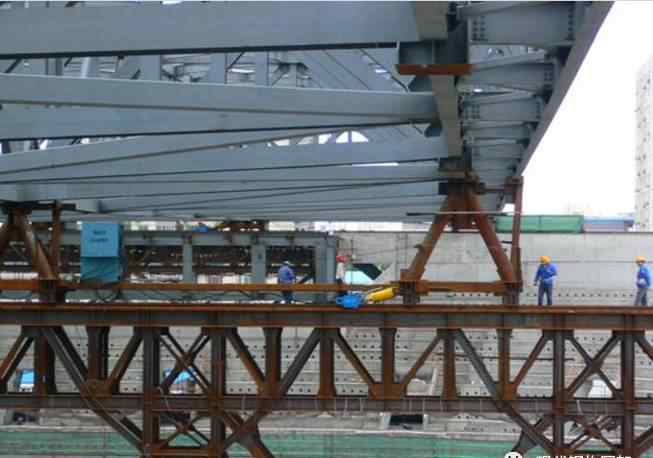

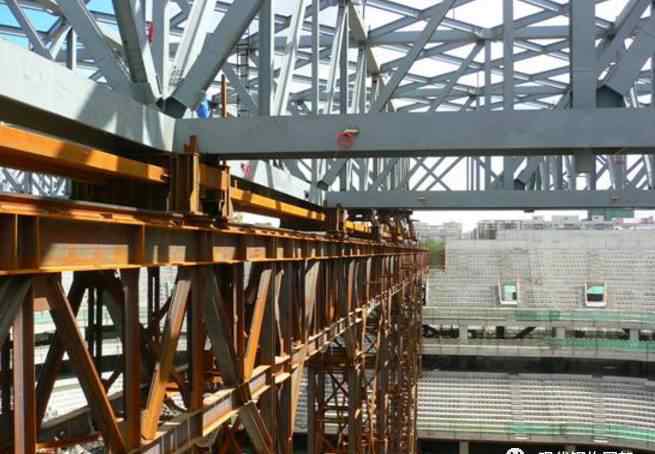

在中间滑道夹具装置的侧滑道中使用了11个滑动托梁来支撑由箱形梁制成的桁架结构。由于每个桁架的下弦标高不同,采用11根不等高的滑动托梁在中间滑道支撑桁架结构。同时在滑移方向设计安装拉杆和稳定支撑,控制桁架下弦的应力和变形。滑动控制采用自动控制油缸行程与榕门位移传感器闭环监控和手动测量相结合的同步控制方法。当结构位移非同步值超过20mm时,滑动停止,调平后单作用油缸继续滑动。
应力应变监测技术利用光纤传感器实时监测屋架的弦杆、腹板和滑移结构,并计算应力过大的杆件。为了便于观测,真正起到监测作用,专门设计开发了一套监测系统软件,对滑卸载施工起到了有效的指导和预警作用。
3同步卸载技术
采用不同区域、不同步骤同步卸载施工。卸载步骤是先卸载中间滑道50mm,再卸载侧滑道50mm,最后完全卸载中间滑道。卸载全过程采用位移控制。在卸载过程中,利用应力监测系统来检查和控制桁架结构的应力变化,以防止桁架结构因千斤顶超顶而损坏。
标签
近年来,各国在研究大跨度钢结构结构形式的同时,也在不断研究和完善大跨度钢结构的施工技术。目前,国内外有许多先进的大跨度钢结构施工技术,我们应根据结构形式、现场条件和工期选择相应的施工技术。选择方案时,一般原则可参考如下:
(1)对于跨度大、建筑面积不规则的大跨度体育场钢结构,在现场施工条件允许的情况下,优先采用分段吊装方案,设置支撑塔,整体结构成型后卸载。对于大跨度轻钢结构,在场地条件和高空稳定性条件下,可采用高空散装方案。
(2)整体形状规则、构件类型单一的大跨度钢结构,首选地面拼装、定点吊装、整体滑移方案。
(3)对于空之间刚度大、结构体系内部高差小的大跨度超高层钢结构,可采用地面拼装、整体吊装方案。
(4)根据实际情况,可以综合利用几种方案,形成组合安装方式,不同部位采用不同的施工方案。
