西安仪器仪表 【丝路企业展示】 西安维斯达仪器仪表有限公司

公司简介

Xi安维斯塔仪器有限公司位于西安新区西部的云谷花园。成立于2009年，注册资金1200万元。公司自成立以来，一直致力于城市燃气用户安全领域的产品研发、生产、销售及相关专业技术服务。主要产品有民用膜式燃气表、工业膜式燃气表、管道燃气自闭阀、预付费燃气表、远程物联网燃气表等产品。我公司拥有完善的自动化流水线，先进的仪器检测设备，数十项国家专利，经验丰富的开发团队和雄厚的技术力量。根据市场需求，不断进行技术创新和新产品研发，R&D和制造能力始终处于行业领先水平。

我公司始终坚持“质量第一、服务第一、共同发展”的理念。以产品质量为公司生存和发展的基础，我们形成了完善的产品质量管理体系，公司通过了IS09001-2008质量管理体系认证。同时，以客户满意为追求，建立全程条码追溯管理，对所售产品进行全程质量监控，得到了市场的高度认可和肯定，已成为城市燃气表行业中具有相当实力和规模的企业。

公司始终追求不断创新的精神来满足市场需求，依托Xi安的技术优势，拥有一批具有丰富专业知识和实践经验的专家型人才。产品质量和性能优良，畅销全国各地，受到客户的广泛肯定和好评。已成为城市燃气表行业中具有相当实力和规模的企业。公司以客户价值最大化为最终目标，以科技创新和优质服务为导向，致力于为社会提供便捷、先进、安全的高精度城市燃气仪表产品。

技术服务

IC卡智能膜式燃气表使用说明

Xi安维思仪表有限公司是一家专业生产集成电路卡薄膜燃气表的股份制企业。公司拥有完整的自动化生产线，引进国内最先进的智能检测设备。IC卡家用膜式燃气表是机电一体化智能预付费燃气表。各项技术指标均符合国家城建行业标准CJ/T112-2008 IC卡膜式燃气表中乙级表的要求。适用于天然气、城市管道燃气、液化石油气、沼气等气体的自动计量和收费控制，可广泛应用于城市家庭。计量准确，性能可靠，是提高供气单位现代化管理水平的理想计量器具。

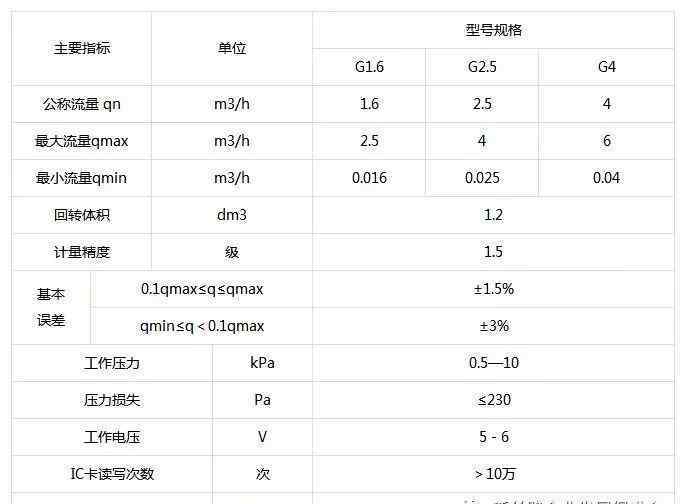

1.主要技术参数

2.安装

1.燃气表不得安装在卧室、浴室和易燃区域。应放置在通风干燥的地方，距离明火至少1.5米，避免阳光直射。

2.安装燃气表前，应先清除管道内的铁渣、灰尘、水等杂物，并确保管道内无泄漏。

3.燃气表必须按照表壳上指示的箭头方向连接进气口和出气口，并直立安装。

4.燃气表入口处的管道必须装有阀门，以关闭气路。

5.燃气表安装完成后，必须检查接头的密封性，压力应按产品指示的最大工作压力进行测试。严禁明火检漏！

3.使用

1.先打开电池盒盖，根据正负号安装四节5号碱性电池。

2.将已购燃气用户的IC卡芯片从电池盒内的“插卡位置”垂直插入燃气表，听到“滴答”声后拨出IC卡，燃气表阀门打开后即可正常使用。

3.当液晶屏显示“量不足”，用气时有间歇报警声时，表示表中的气量快用完了，提醒用户及时购气。

4.当液晶屏显示“低功耗”时，会有间歇报警音，表示电池电量不足，提醒用户及时更换新电池。当电池电量低于4.5V时，电表中的阀门会自动关闭并切断供气

5.当气体流量超过燃气表规定的大流量范围时，液晶屏显示“故障”和“阀门关闭”，燃气表中的阀门自动关闭，可以防止串联压力和燃气管道破裂引起的不安全故障。排除故障后，插入用户IC卡的燃气表阀门打开。

6.当用户在设定期限内不使用燃气时，燃气表的阀门会自动关闭，插入用户卡即可开启阀门正常使用。阀门开启后超过一天不使用燃气，阀门关闭时，必须由燃气管理部门持维修卡开启。

7.在购买燃气前，用户必须将IC卡插入燃气表一次，并在购买燃气前将燃气表中的信息读入IC卡。

8.燃气表一表一卡一卡一码。如果卡与仪表不一致或卡插入不正确，液晶屏会显示“错误的卡”，燃气表无法识别卡。

4.预防

1.燃气表不得用强碱、汽油、酒精等溶剂清洗，可用中性洗涤剂清洗。

2.请妥善保管您的IC卡，不要弯曲或污染它。IC卡丢失或损坏后，应及时到燃气公司更换。

3.为了保证燃气表的正常运行，请使用5号碱性电池。新旧电池不得混用。

4.煤气表坏了，要及时向煤气公司报告，由专业人员修理。用户不要自行拆卸。

5.如有燃气泄漏，应立即关闭总阀，打开门窗通风，并及时通知燃气公司。请勿插拔IC卡和取出电池。在排除故障之前，不要打开炉灶和开关各种电器。

产品中心

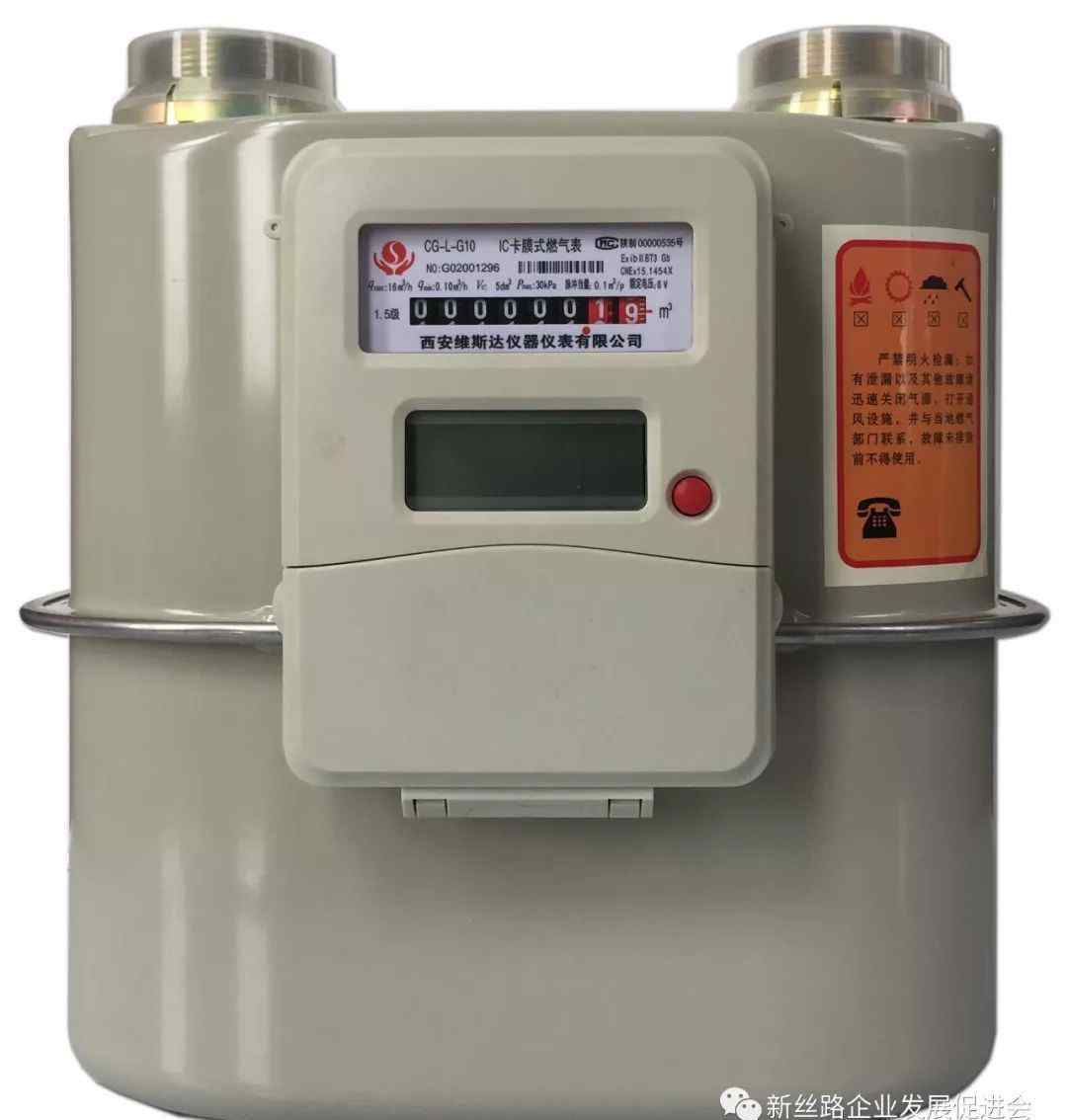

工业集成电路卡薄膜燃气表

CG-L-40IC卡工业智能燃气表是机电一体化智能预付费燃气表。适用于工作压力为0.5-30kpa的天然气、城市管道煤气、液化石油气、沼气等大流量气体的自动计量和收费控制。计量准确，性能可靠，是提高供气单位现代化管理的理想计量器具。可广泛应用于宾馆、饭店、锅炉等企业的质量流量气体测量。

一、主要功能特点

内置阀门的工商智能燃气表，针对燃气消耗量大、安装环境复杂的特点，在保留民用IC卡仪表功能特点的同时，具有以下特点:

基表采用高度集成的机芯主体一次注塑成型，安装、定位基准、产品一致性好、批次质量稳定。耐燃气腐蚀的金属材料与工程塑料间隔匹配，避免潮湿燃气环境的电化学反应，运行精度得以长久保证。采取安装不易变形的金属基座来提高阀门的抗变形能力。对注塑件在设计上采取不易变形的网格结构，并辅以金属骨架支撑。使燃气表在运行中始终保持较低的系统阻力，有效延长使用寿命。采用整体式不锈钢封圈、具有多项专利的防窃气结构，可避免用户私自拆卸。采用国内独创无损安装膜片，彻底解决了国内工商业燃气表普遍膜片平整度差的问题，使得系列产品精度达到民用表水平。内置阀门一体化设计，确保整机压损控制在基表要求值范围内，不但大幅度降低制造成本，而且安全可靠，运输和安装便利。剩余气量双重提示、数据保持和恢复，保密性良好、自行故障诊断功能可靠性安全性高。

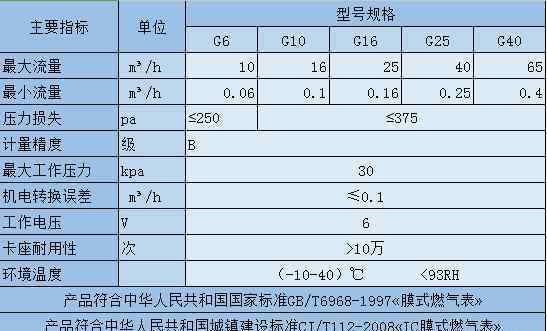

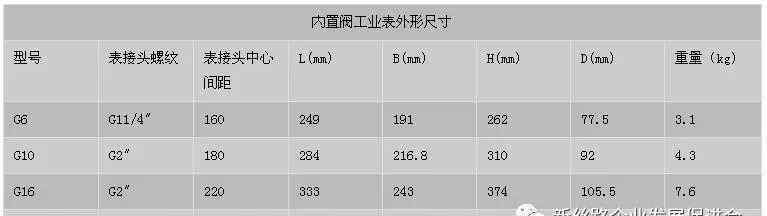

二、技术参数

无线远程传输IC卡薄膜燃气表

公司经过多年潜心研发，采用了高可靠、低功耗、超长距离的无线收发控制模块，通过无线信号与采集器进行通信，采集器通过GPRS无线公网与数据管理中心进行通信，从而形成了无线远程燃气表数据通信系统，为燃气运营商提供了公共资源智能管控的系统解决方案。该系统实现了网络抄表、阀门远程控制、在线监控、网络支付、故障监控、数据定时上传等功能。必要时，可选择手持式抄表器进行现场抄表。该电表采用普通干电池供电，功耗低，安全可靠。这种形式保留了IC充值功能，可以交替使用。适用于天然气、城市管道煤气、液化石油气等燃料的流量测量。

一、工作原理:

该系统采用无线双向通信技术，使系统各组成设备进行双向数据交换，实现数据远程传输和控制功能。智能电表具有平时睡眠、定时开启无线接收、监测空是否有唤醒信号的功能。当接收到唤醒信号时，控制器准备接收无线命令，命令处理完毕后，智能电表再次进入睡眠状态。

通过上层抄表系统，可以批量复制燃气表，并发送控制命令，也可以直接使用手动机与单个仪表进行无线通信，获取仪表状态数据，发出控制命令。

从上位机复制的数据或从手机复制的数据通过USB下载到计算机，管理系统对计算机中的数据进行统计和分析。

二、系统架构:

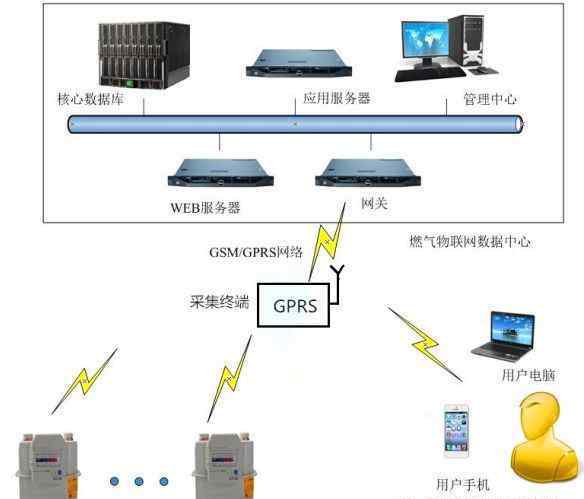

系统架构如图1所示。燃气公司通过互联网和计算机上层系统软件上的GPRS无线网络终端对各个燃气表进行管理和控制。通信网络是市场上非常成熟的产品，安全可靠。在每栋楼合适的地方安装一个GPRS无线网络终端，每个GPRS无线网络终端最多可以采集200个燃气表。

图1系统架构

三.主要功能和特点:

●采用483MHz频段的高可靠性、低功耗、超长距离无线模块进行无线数据传输。

●数据可以定期收发。

●采用特别设计的内置旋转天线，保证通讯效果，使产品结构更加紧凑，外观更加美观。

●支持管理中心和手机软件的多种充值方式，如微信微信官方账号、手机APP、支付宝充值等。及时上传充值数据，确保充值准确可靠，防止非法充值。

●支持漏气、过流、流量异常大、轻微漏气、持续流超时、气压低、长期不用灯报警，检测到报警信号时自动关闭阀门；所有功能都可以通过数据中心打开或关闭。

●提供及时准确的抄表数据和分析数据，预测用户的用气量。

●超低功耗，最小静态工作电流小于20uA。

●具有条码功能，帮助客户提高质量可追溯性和信息管理。

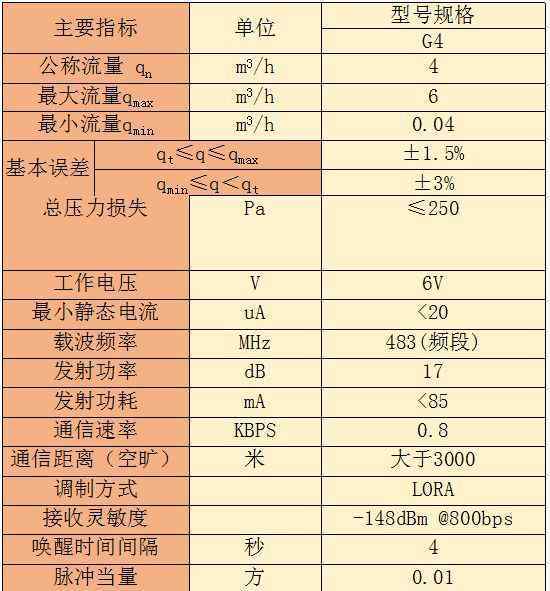

●密封性好，防水、防潮、防油烟保护措施，外壳防护等级可达IP54。四.主要技术规格:
