石料厂破碎机 石料厂破碎机除尘器方案

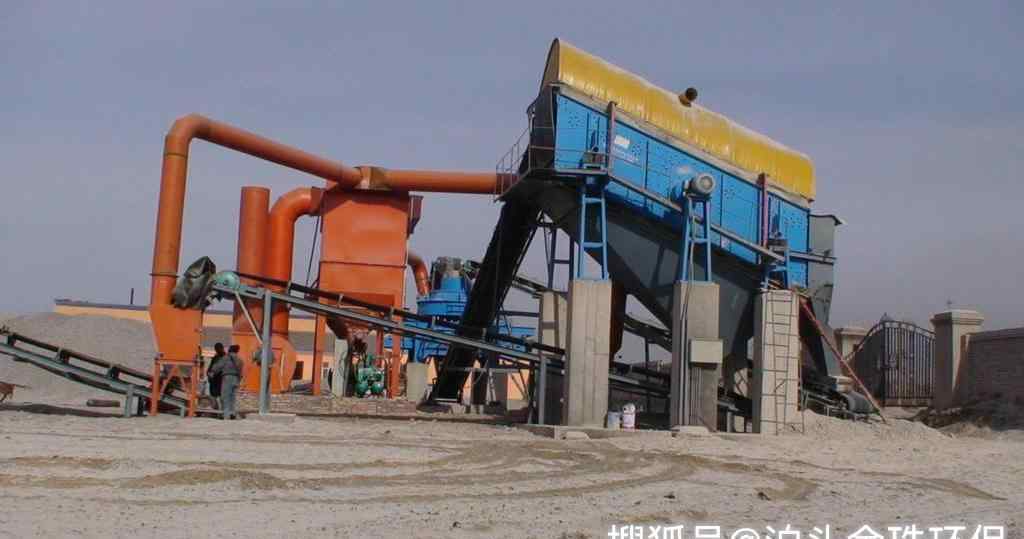

石材厂破碎机除尘器方案中，石材厂破碎机除尘器采用脉冲袋式除尘器，除尘器设计最大处理风量为33300 m3/h，提供的除尘器包括花板、外壳、过滤器、脉冲喷吹系统、控制器、气囊、检修平台等，现场设计、生产、安装；所提供的负压气动除尘系统具有完善先进的高效过滤性能，具有简单收集和自动排放的功能。

该运输工作点除尘采用9-26-12.5D功率45kw/6、风压4179-4028Pa、风量22206-33300 m3/h的离心风机，既避免了因风量过大而造成的滤芯高负荷，又降低了投资成本。

脉冲除尘法因其效率高而被广泛接受，成为一种成熟的除尘方法。与其他除尘器相比，脉冲除尘允许相对较高的过滤风速，大大减少了除尘器的占地面积和钢材消耗，降低了企业的投资成本。

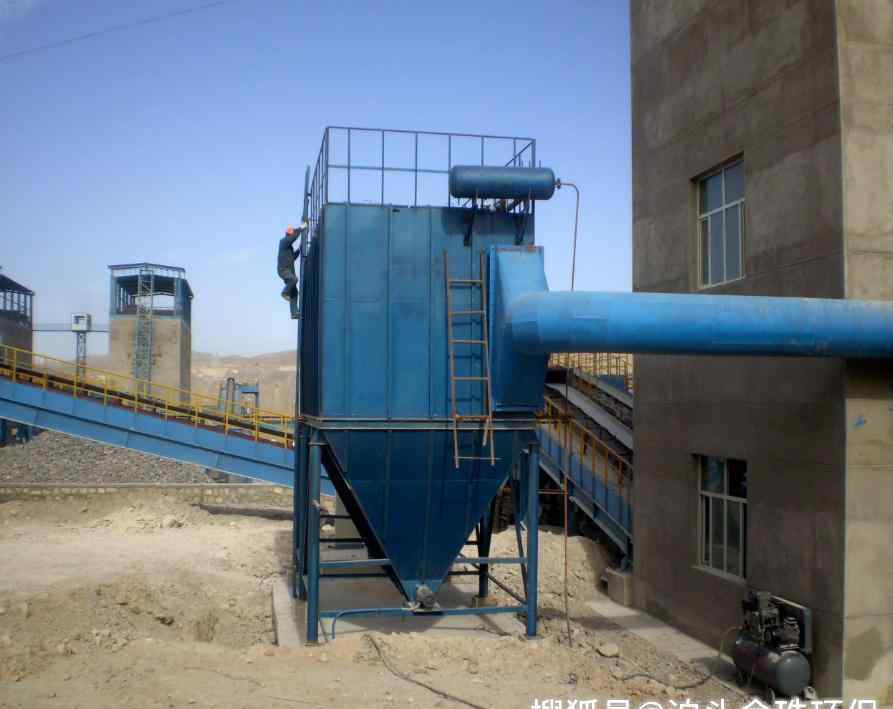

含尘气体从进气口进入灰斗时，由于惯性碰撞、自然沉降等原因，部分粗尘粒落入灰斗，大部分尘粒随气流上升进入袋室。经滤袋过滤后，尘粒被阻挡在滤袋外，净化后的气体从滤袋内进入箱体，然后通过阀板孔和出风口排入大气，达到除尘的目的。随着过滤过程的不断进行，滤袋外侧的积尘逐渐增多，除尘器的运行阻力也逐渐增大。当电阻增加到预设值(1200~1500Pa)时，除尘控制器产生信号。首先，提升阀关闭阀板孔，切断过滤气流，停止过滤，然后电磁脉冲阀打开。压力为0.5 ~ 0.7 MPa的压缩空气体在极短的时间内(约0.1秒)喷入箱体内，压缩空气体在箱体内迅速膨胀，流入滤袋内，使滤袋变形晃动。在反向气流的作用下，滤袋外的灰尘被清除，落入灰斗。除灰后，提升阀再次打开。

除尘器进出口设有调节阀，无需停机即可实现维护和换袋。

主要设备采用螺栓连接，既方便运输和安装，又便于在一个场地完成工作后转移到另一个场地继续工作，不至于荒废。

以往通风专业是作为通风、钢结构、焊接、机械、电气等专业的联合设计和监理来完成设计的，侧重于除尘器设计中各专业的优势，使整体结构合理，不仅除尘器的框架、箱体、梁柱处于合理的压力、拉力和扭矩下，而且各杆件和支撑在较好的受力条件下工作，充分考虑主动荷载和地震裂缝程度，使整体设计能够满足工况要求。

系统流程

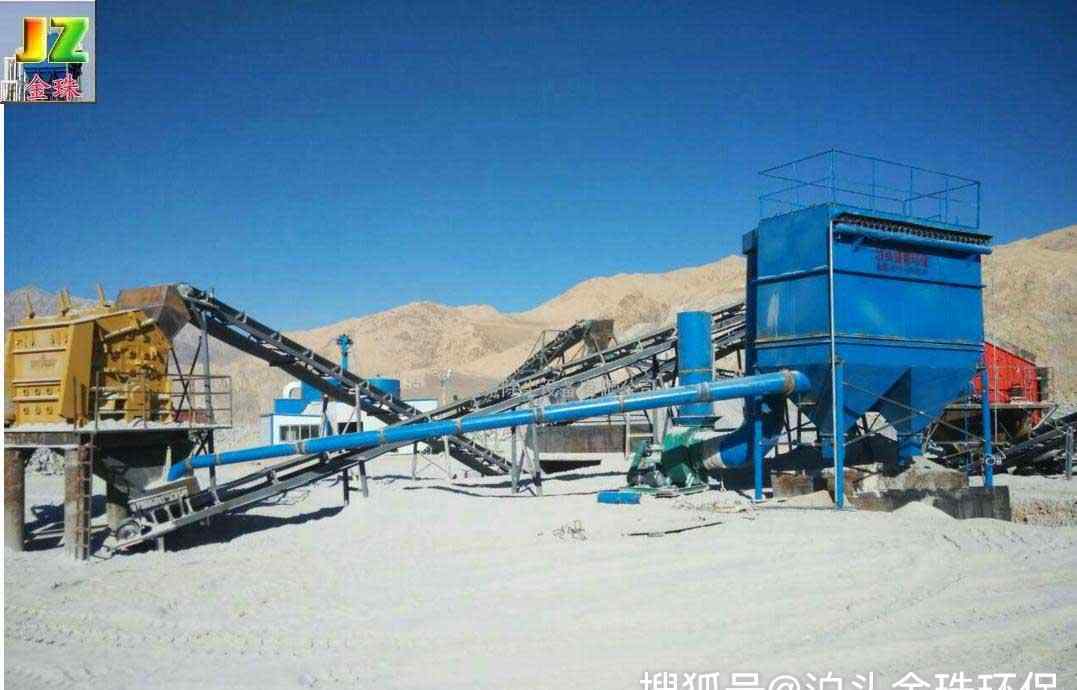

在主风机的负压下，扬尘点产生的粉尘通过吸尘罩和风道进入除尘器，经滤袋(外滤式)净化后，洁净气体由主风机抽入排风道，排入大气；集尘器收集的灰尘落入灰斗。
