自来水厂 详细介绍自来水厂现场工艺流程（附图）！

水是生命之源，占人体的70%。科学研究表明，成年人每天平均需水量超过2500毫升，可以说水质是健康的基本保障。

打开水龙头，自来水慢慢流出。在享受现代生活带来的便利的同时，我们有没有想过，这些自来水从江河湖海流入千家万户之前，都经历了哪些工艺流程？有时候流出的水像牛奶一样白，里面有很多气泡，散发出消毒水的味道。需要几分钟才能恢复清晰。这些现象是如何产生的？作为普通消费者，我们如何区分水质？

农村的朋友可能知道，以前没有自来水，但是家里有一个大水箱。父亲靠过去，从池塘里挑了水，回家，倒进水箱，放在明矾上，静止一会儿，水箱底部开始沉淀。这是农村最原始的水处理工艺。

后来发现水箱集中起来，由专人统一打矾，效率更高，于是水箱越大就成了水草，效率更高的药物逐渐取代了明矾。

目前，大多数水厂采用的方法是将水源中的水泵入水厂进行统一消毒、沉淀、过滤，最后泵入用户家中，主要使用以下六种药物:

1.HCLO次氯酸是将氯气从氯气储罐中加入水中产生的，具有很强的杀菌消毒能力，根据投加位置的不同，可分为投加前氯化和投加后氯化。

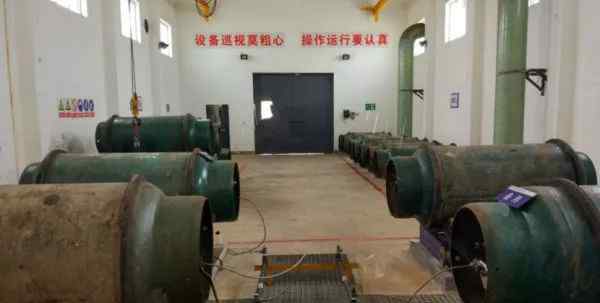

图1。氯库

2.PAC聚合氯化铝，溶液存放在加药室，泵入搅拌池与水充分搅拌。作用是使水中的微细悬浮颗粒和胶体离子失稳，聚集、絮凝、凝聚、沉淀，达到净化处理效果。

3.O3臭氧，由O2氧气放电产生，是一种强氧化剂，可以杀菌溶解藻类细胞，降低其含量。根据加药位置可分为臭氧前加药点和臭氧后加药点。

臭氧在水处理中具有杀菌效果好、稳定性差、易分解、无毒性残留等诸多优点。但是大量的臭氧带来的问题，比如金属管的腐蚀，更重要的是产生了一定量的溴酸盐。如你所知，这是一种潜在的致癌物。目前水厂要用一定量的H2O2处理，后面会提到。

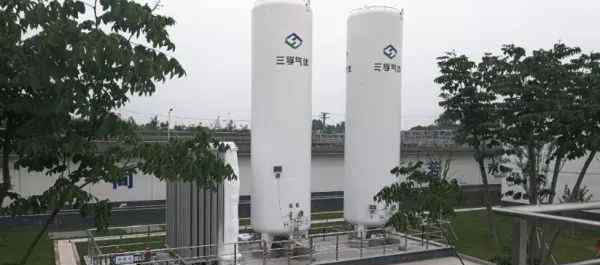

图2。氧气罐蒸发器即使在夏天也会结霜

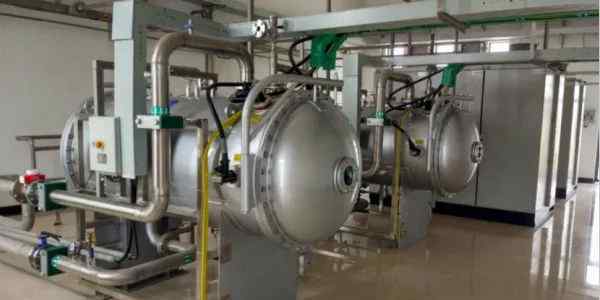

图3。臭氧发生器(氧气通电时产生臭氧)

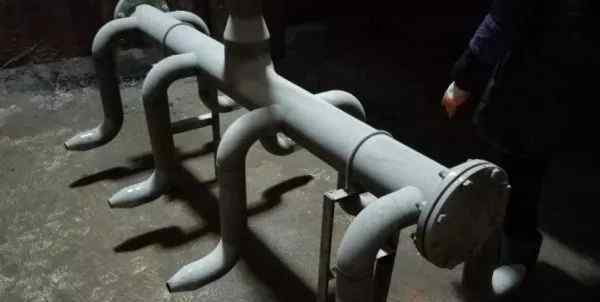

图 4.池内臭氧投加点图4。水池中的臭氧投加点

4.H2O2过氧化氢是一种强氧化剂，具有杀菌消毒能力，但主要用于处理溴酸盐。加入水中后，与O3形成竞争关系，避免溴酸盐的形成，溴酸盐往往在水质较差的月份加入。

溴酸盐是一种潜在的致癌物质，但加热时容易分解。它不仅存在于自来水中，也存在于市场上的大多数瓶装水中。没有剂量谈毒性是没有意义的。为了安心，用冷水打开最卫生。

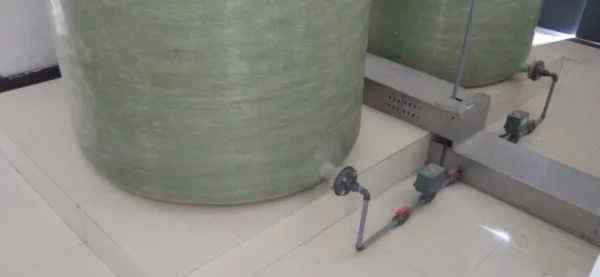

图 5.双氧水投加系统图5。过氧化氢计量系统

5.高锰酸钾用于氧化有机物和杀菌，加入后会变红，所以要严格控制用量。

6.PAM聚丙烯酰胺，絮凝剂，由于价格昂贵，仅用于污泥系统的平衡池。

在了解了水处理过程中的一些化学物质后，现在我们面临三个问题:

水从哪里来？水到这里做什么？水到哪里去？

请系好安全带，向前跑。

1.水源-取水泵房-净水厂。总之，高扬程大功率泵可以服务三种符合国家规范要求的水。选择水泵时应考虑一些水头损失，并根据用户需求控制来水量。

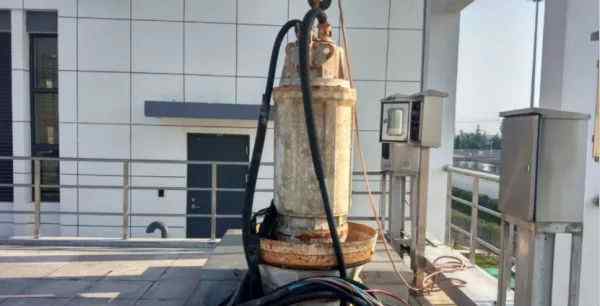

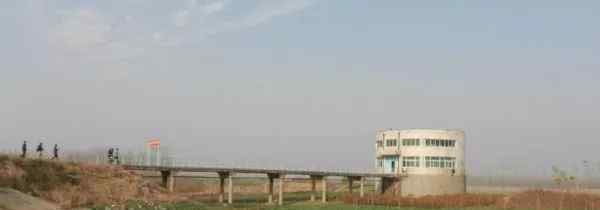

图6。某处取水泵房

2.高锰酸钾-预臭氧-预氯化，其中高锰酸钾和氯气的加药方式是在主进水管道上开孔，设置加药点，将药物直接泵入管道与水混合。预臭氧有单独的结构，在罐体中充分混合，尾气要回收销毁。

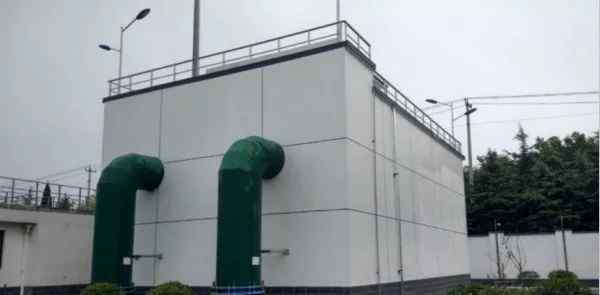

图7。预臭氧接触池

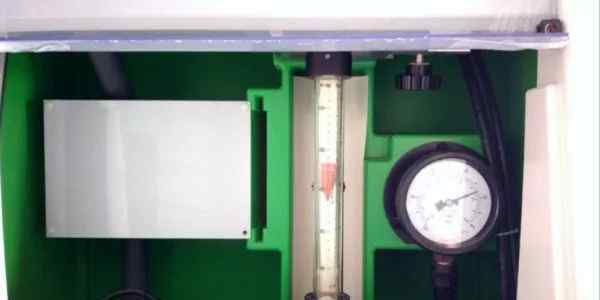

图8。臭氧定量装置

图9。加氯机

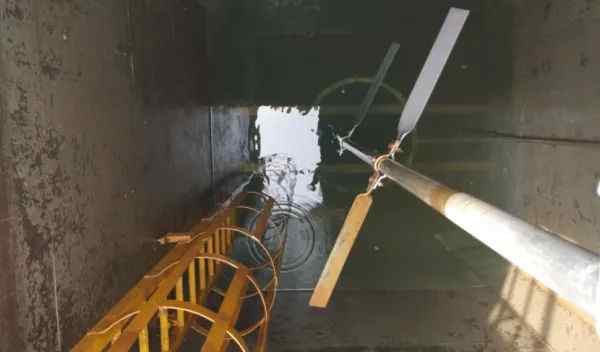

3.机械搅拌搅拌罐，向罐中加入PAC聚合氯化铝，用搅拌机机械搅拌。

图10。水中呼啦圈为环形加药管，混合器明显

4.絮凝平流沉淀池，包括折叠板式和旋转隔板式，水中的细悬浮颗粒和胶体离子在此絮凝沉淀。特殊的结构会增加水流长度、接触面积和时间以及碰撞概率，从而改善聚合沉淀效果。上清液将通过集水箱流入过滤箱。

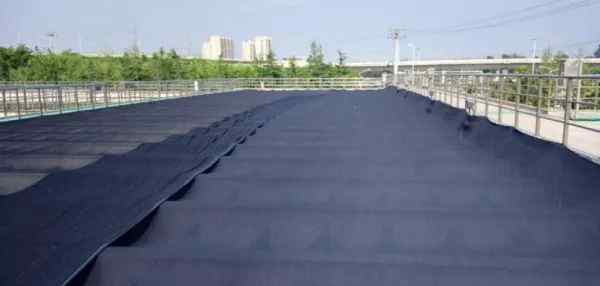

图11。折叠板，上部遮阳减少苔藓生长，效果一般

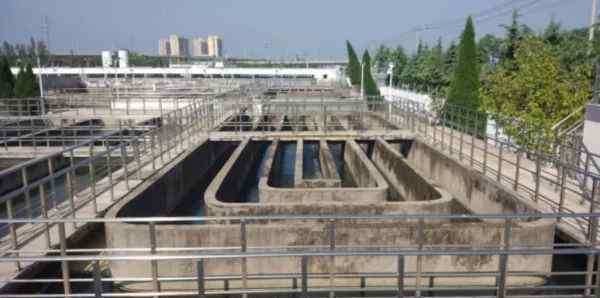

图12。旋转隔膜式

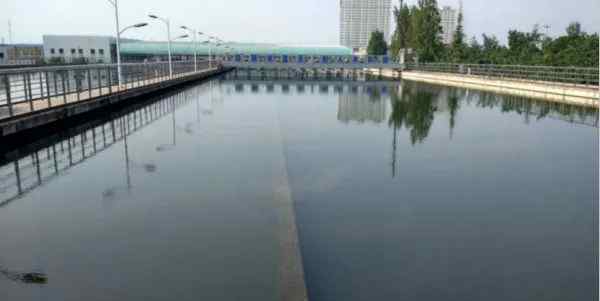

图13。沉淀池

图14。絮凝和沉淀(雪花点)

然后有朋友问，这个絮凝沉淀池不容易脏。你定期洗游泳池吗？这时我才体会到这群水上工作者的智慧，他们发明了刮泥机，移动黑技术，沉积在池底的泥浆无处藏身。

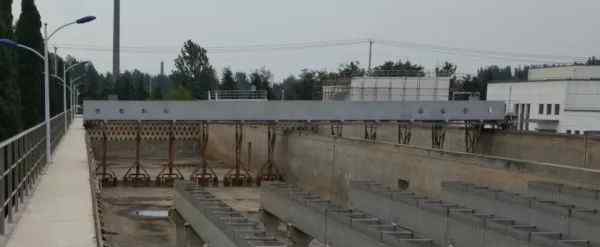

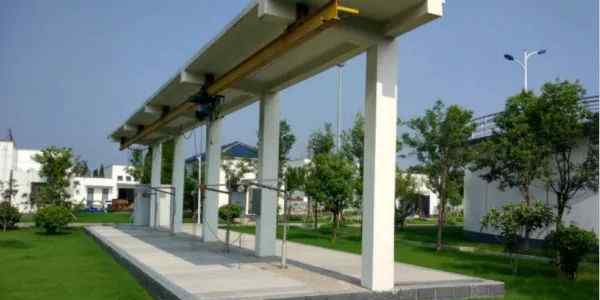

图15。刮刀

图16。刮刀

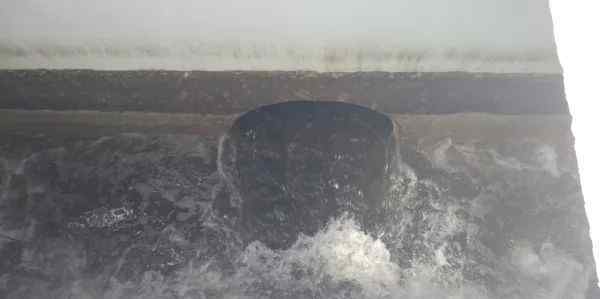

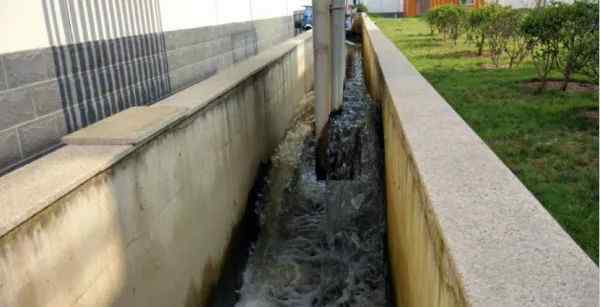

图17。刮泥机刮出的泥水排入污泥系统

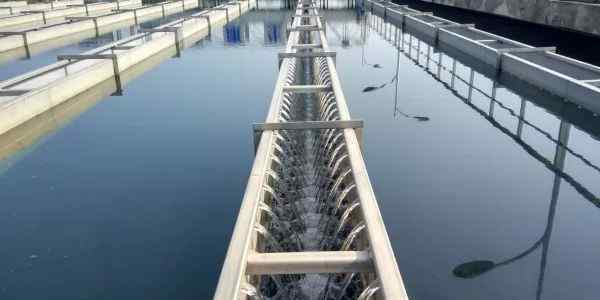

5.过滤器(2个普快，1个V型)，絮凝沉淀后的水进入过滤器，滤料为石英砂，可以过滤掉水中的悬浮物。

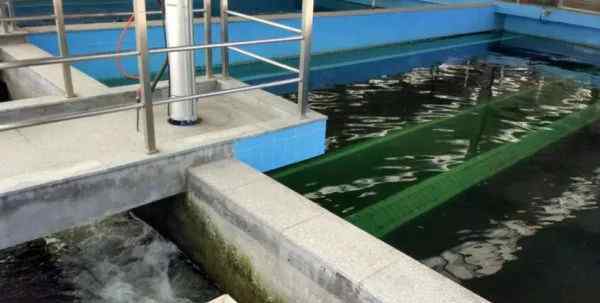

图18。过滤

6.抬起泵房。普通砂滤处理后的水势能低，不能靠重力流入臭氧接触池和活性炭过滤器。在这里，需要使用提升泵来获得更大的势能，以便成功完成后续过程。

图19。轴流式提升泵(约2m高，Q=4800m3/h，共6台)

7.臭氧接触池:提升的水流入臭氧接触池，加入臭氧进行杀菌消毒。这个阶段是后臭氧阶段。

8.活性炭过滤器，从上到下为2.2m厚活性炭+0.5m厚石英砂+0.2m厚支撑层。活性炭滤料可以在很大程度上改善水质，过滤后的水会通过管廊的中央渠道汇聚，然后分配到净水箱。

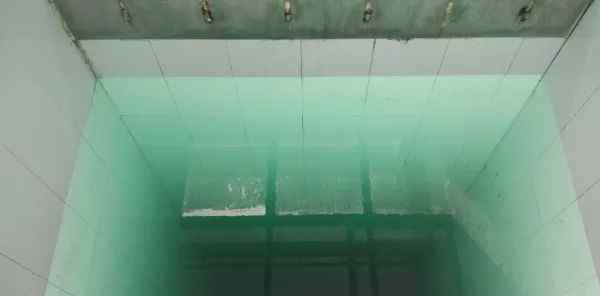

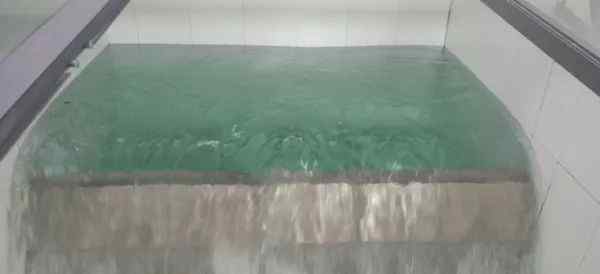

图20。用活性炭处理过的水非常清澈。从底部可以看出，蓝绿色是折射的原因。

9.清水池-吸水井-二级泵房。清水箱的水流入吸水井。二级泵房水泵随时待命，干净卫生的自来水通过市政供水管输送到千家万户。

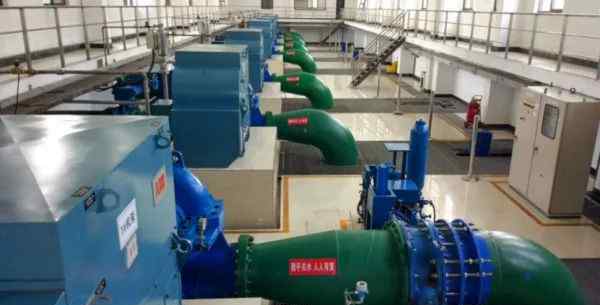

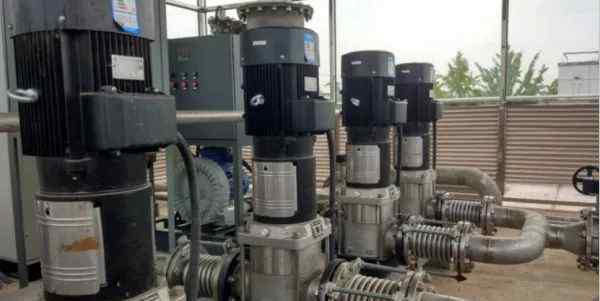

图21。二级泵房

以上是净水厂的工艺流程。你觉得你重新认识自来水了吗？让我们从一开始就比较水质的变化:

图22。原水未经任何处理进入工厂，浑浊发黑

图23。絮凝沉淀后的水稍微可以接受吗

图24。输送到用户家中的水是干净卫生的

但这还不是全部。看完想问:

长期过滤的情况下，无论是石英砂还是活性炭必然会变脏，滤料里面夹杂的悬浮物如何清理？刮泥机刮出的污泥水去了哪里？

别担心，我们先介绍两个概念:

反冲洗系统 污泥处置系统

先说第一个。过滤水在空之间自上而下流动，反洗系统自下而上流动。一般有水冲和气冲。

冲洗系统中的水来自清洁水池。为什么要用清水？感觉好浪费。这是因为如果你用脏水刷碗，你就不能清洗它。就算外观干净，也不能直接用来填饭。

气体冲洗是指空气体被空压缩机压缩并吹入滤料底部。当气泡在水中上升时，过滤材料上下滚动，然后杂质被清除。反冲洗水进入回收罐。水质达到标准后，可以重新接入水厂的主进水管，然后经过一个以上的过程，所以称为回收池。当然，在紧急情况下，阀门可以切换到流入雨水系统。

至于污泥处置系统，顾名思义就是处理水厂产生的污泥水。

主要由沉淀池中的刮泥机产生，刮泥机排出的污泥水进入排水排泥池，然后泵入配水井，配至浓缩池。污泥水在浓缩池中沉淀，上部污泥含量低的水排入雨水系统，而下部污泥含量过大，会汇聚到平衡池，然后泵入脱水机房的离心机，污泥在离心机中分离，水由雨水系统排出。

图25。地下排水排泥池、地下池体和地表青青草原

图26。浓缩池和圆形轨道刮刀

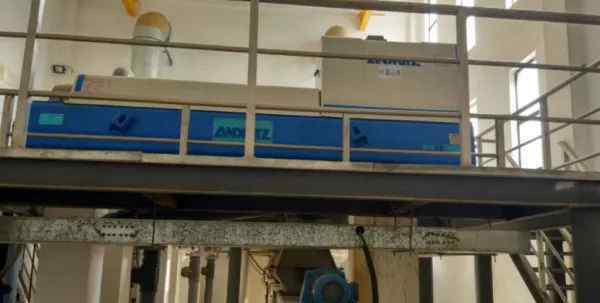

图27。离心机

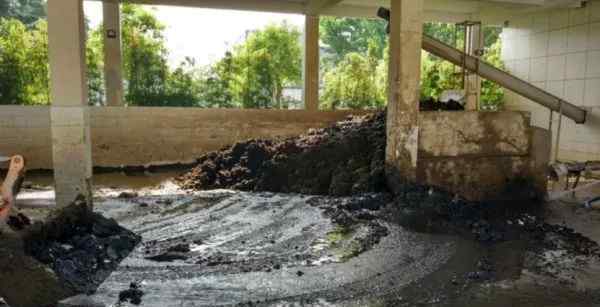

图28。正在清理污泥棚

水厂的工艺管道和阀门比较复杂，不同的任务需要不同的阀门启闭组合。现在这些都可以远程控制。不得不说，科技的进步大大提高了生产力，未来的水处理工艺会更好。

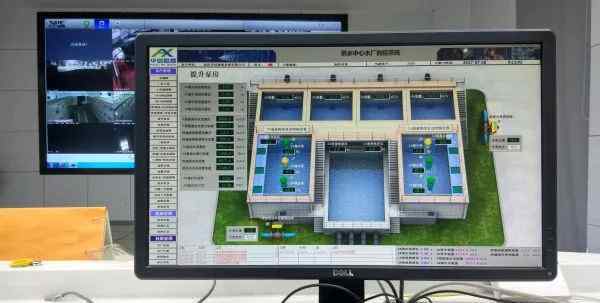

图29。水处理远程监控

水处理厂的生产系统、反冲洗系统和污泥系统在此简单理解。水厂运行的关键难点是在原水水质多变的情况下，不断输出符合要求的纯净水，这是一种动态管理。当季节、气温、微生物等外界条件发生变化时，原水成分也会发生变化。比如夏天来了，藻类和微生物含量会爆炸，添加的氯含量也会相应增加。但在多大程度上可以保证它能起到杀菌消毒的作用而不会有过量的余氯？这些不仅仅是基于理论计算，更是无数水利工作者常年积累的经验。我向这里所有的水工作者致敬，因为你们的努力造福了社会。

很多朋友都见过图中奇怪的蘑菇形建筑，是自来水厂的象征。随着科技的进步，逐渐退出历史舞台直至消失。在之前的反洗过程中，水泵被送到水塔顶部储存较高的势能，闸门打开后采用重力反洗。现在的流程是直接用水泵反冲洗，而不是通过水塔。

最后，回到开头的问题:

打开水龙头发现水像牛奶一样，这是因为停水检修时空气混入到管道内，再次供水时水压过大将空气压入水体，从水龙头放出时由于光线折射看上去成乳白色，静置两分钟即可，无任何影响。水体有 84 消毒水味道，这是 HCLO 的味道，为保证水体在市政管道中持续不受细菌污染，一般在送入用户家中前仍然加氯，水中有余氯（氯元素），也不用担心，这些都是水质监控的指标数据，剂量会被严格控制的，静置两分钟就没味道了。喝水就是喝水，不能当营养品，也不能指望着补微量元素，缺铁多用铁锅炒菜，市面上的什么矿物质水、碱性水噱头大于实际意义，不一定比凉白开好。正常自来水是无色透明的，如果水泛红，静置后有明显沉淀，大概率是因为管道年久生锈或破损后有泥沙混入，应及时向自来水公司反映。（知乎日报）
