管子尺寸对照表 工程管径表示及对照表（常用）

一、得、DN、d、d、φ的含义

一般来说，管道的直径可以分为外径(de)、内径(d)和公称直径(DN)。

1.DN是指管道的公称直径，是外径和内径的平均值。DN的值= de-0.5 *管壁厚度的值。注意:这既不是外径，也不是内径。

输水输气钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管、聚氯乙烯(PVC)管应标注公称直径“DN”(如DN15、DN50)。

2.De主要是指管道的外径，、PE管、丙纶管，一般用De标注，都需要以外径×壁厚的形式标注，例如De25×3。

3.d一般指管道内径。

4.d混凝土管的内径。钢筋混凝土(或混凝土)管、粘土管、耐酸陶瓷管、缸砖管等的管径。应表示为内径d(如d230和d380)。

5.φ表示普通圆的直径；它也可以表示管道的外径，但在这种情况下，它应该乘以壁厚。如φ 25× 3，指外径25mm，壁厚3mm的管子。对于无缝钢管或有色金属管道，应标注“外径×壁厚”。比如ф108×4，ф可以省略。我国、国际标准化组织和日本的一些钢管标准使用壁厚尺寸来表示钢管壁厚系列。这种钢管的规格表示为管子外径×壁厚。例如ф60.5×3.8。

6.DN为公称直径，即公称直径。

7.De是外径，意思是外径。

8.Dgdiametergong(汉语拼音“公”首字母)现在你就明白了，Dg是有中国特色的国货，现在已经不用了。

二、管径的表达

1.输水输气钢管(镀锌或非镀锌)、铸铁管和塑料管应标有公称直径“DN”(如DN15和dn50)；De也可以用来标注壁厚。以镀锌焊接钢管为例，用DN和De标注如下:

DN20 De25X2.5mm毫米

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm毫米

等等......

2.对于无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管，管径应以外径×壁厚表示(如De108×4、De159×4.5等。);

对于无缝钢管或有色金属管道，应标注“外径×壁厚”。比如ф108×4，ф可以省略。

3.钢筋混凝土(或混凝土)管、粘土管、耐酸陶瓷管、缸砖管等的管径。应表示为内径D(如d230、d380等。);

4、塑料管，管径应按产品标准的方法表示；通常塑料管按外径表示。在实际施工过程中，我们简称的管道20、25、32都是指德，而不是指DN，这里有一个规格的区别。如果不了解清楚，很容易在采购和施工过程中造成损失。

5.设计中采用公称直径DN时，公称直径DN与相应的产品规格应有对照表。

三、得、DN、D、ф各自的表示范围

1.德PPR管、聚乙烯管和聚丙烯管的外径；

2.DN——聚氯乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管的公称直径；

3.ф-无缝钢管或有色金属管道应标有“外径×壁厚”，如ф108X4。

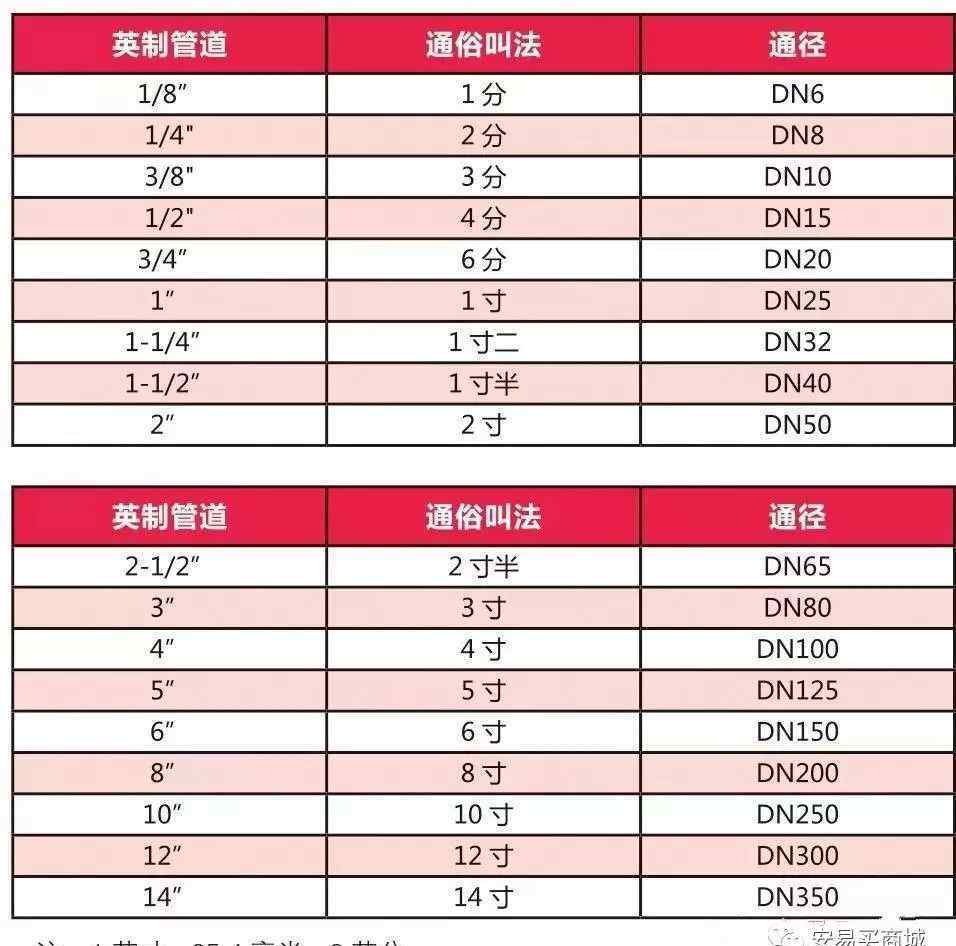

四、工程管径对照表(常用)
