管道探测仪 地下管线探测仪使用教程及安装方法

地下管线探测仪教程及安装方法:管线探测仪广泛应用于埋地管线的定位和外部防腐涂层的检测。由于用户技能和经验的限制，仪器在使用中存在着对仪器原理理解不深、使用方法不当、未能发挥应有作用等问题。地下管道探测器利用电磁感应原理，准确定位地下金属管道和电缆的方向和深度，以及管道外表面的故障点。操作员可以通过在大屏幕液晶显示器上显示信号强度、栅条、箭头和声音提示来判断电缆的位置和故障点。地下管线探测仪不仅可以用来寻找电缆的路径(有电或无电)，还可以用来寻找直埋电缆的故障。管道探测仪无需开挖即可准确定位和测量地下管线、电缆和光缆的深度。具有超强的抗干扰能力、精确的定位和测深功能，适用于各种地下金属管道的管道检测、管道管理维护、市政规划建设、供电等部门，是管道维护单位必备的仪器之一。

管道检测仪表的组成部件:变送器、接收器、接线、夹具、强磁、锉刀、接地棒、变送器充电器和接收器充电器；保修卡，手册，零件清单。

管线探测仪直连法：

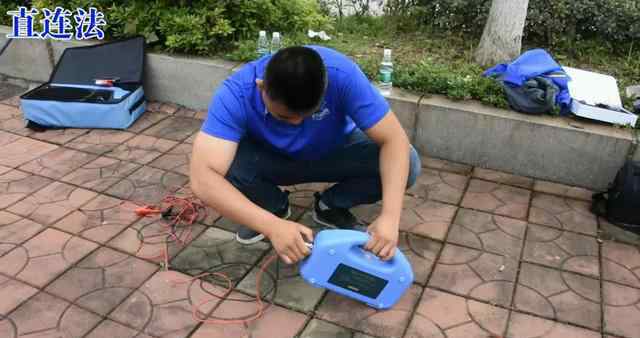

1.将连接线的接头连接到变送器上，连接强磁性的红色鳄鱼夹，吸收管道上的强磁性；黑色鳄鱼夹连接接地棒。

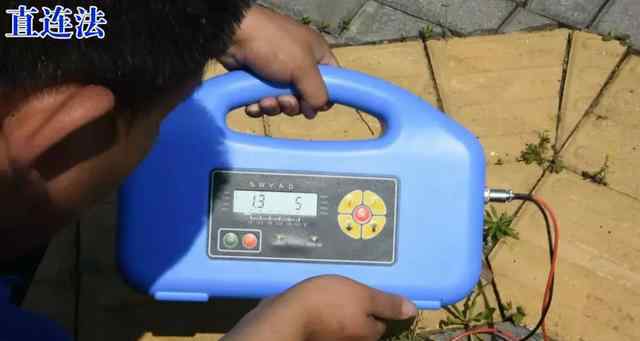

2.打开发射器，按下F键，将发射频率调节至512赫兹，并将增益调节至5档。变送器应平行放置在管道上方。

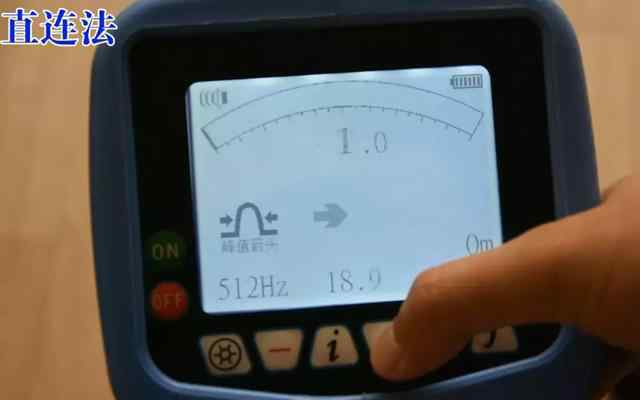

3.打开接收机，将频率调整到发射机对应的512Hz。

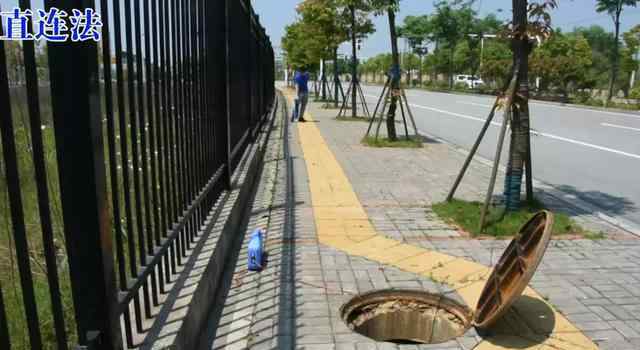

4.峰值箭头模式被选为检测模式。按住+键将灵敏度调整到合适的大小。手持接收机垂直于发射机，左右移动进行检测；最大响应是目标管道位置。在管道正上方按I键测量深度。

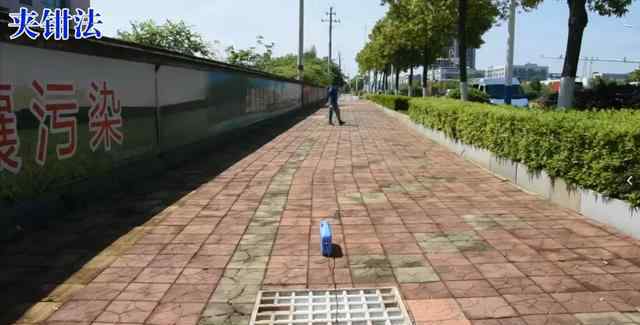

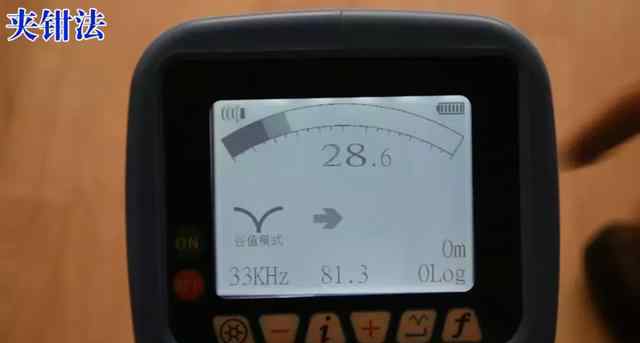

管线探测仪夹钳法：

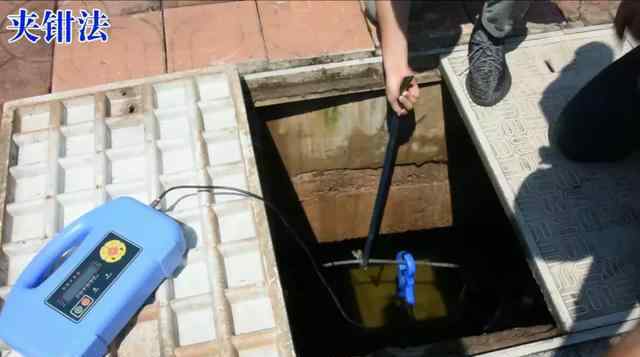

1.将连接电缆的夹具连接到变送器，并将夹具夹在目标电缆上。

2.当发射器打开时，仪器自动选择33千赫，并将增益调整到5档。变送器应平行放置在电缆上方。

3.打开接收机，将频率调整到发射机对应的33KHz。

4.检测模式选择峰值箭头模式，长时间按+键将灵敏度调整到合适的大小。手持接收器垂直于发射器，左右移动进行检测。最大响应是目标管道位置。在管道正上方按I键测量深度。

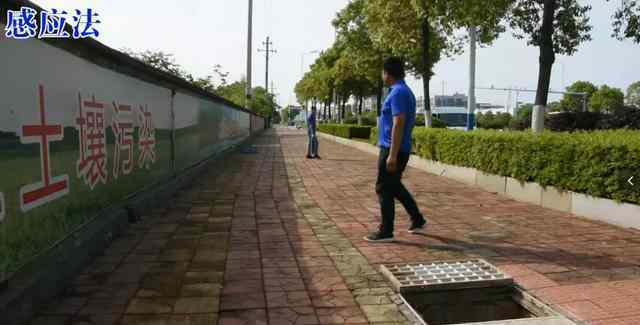

管线探测仪感应法：

1.打开发射机，将发射机频率调整到83千赫，并将增益调整到5档。

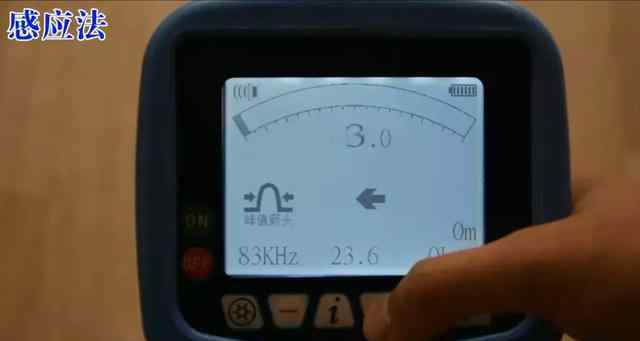

2.打开接收机，将频率调整到发射机对应的83KHz。

3.峰值箭头模式被选为检测模式。按住+键将灵敏度调整到合适的大小。两个人平行握着接收器，同时垂直于发射器，左右移动进行检测。最大响应是目标管道位置。

注:接收器和发射器之间的距离至少为10米，发射器应与接收器平行对齐，两者应同时平行移动到测量区域上方。在管道正上方按I键测量深度。

注意事项:

(1)直接连接方式:如果电源线必须断电，则操作。(2)如果管道腐蚀严重，需要用锉刀打磨。然后通过强磁吸附连接。(3)如果接地点土壤干燥，可以灌水，提高接地效果。如果条件允许，接地点离变送器不得小于5米。(4)感应法只能选择65KHz和83KHz。当没有直接信号输出线或插入箝位时，仪器自动选择感应模式。在感应模式下，只能选择65KHz和83KHz。箝位法只能选择33KHz的一个频率。当夹具与仪器连接时，仪器自动选择33KHz的频率，无需手动选择夹具的使用频率。
