lm324放大电路台式话筒DIY—基于LM324运放电路的台式话筒

BG1HAS BG3UWY

本期推出的DIY桌面麦克风选用LM324运算放大器集成电路，调整更加方便，语音压缩效果更加明显。这种集成块大概是最常见的器件之一，最重要的一个特点就是工作电压低，适合内置电池驱动。

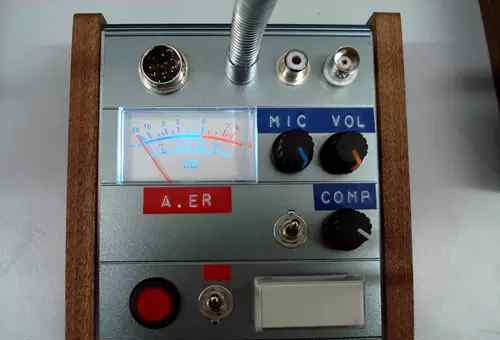

面板功能

不好意思，先插个广告:欢迎文笔好、外语好或者知名度好的HAM加入《CQ现代传播》特约编辑团队，让我们一起为中国的HAM服务。(bg1awv#hamcq.com.cn(请将#替换为@))

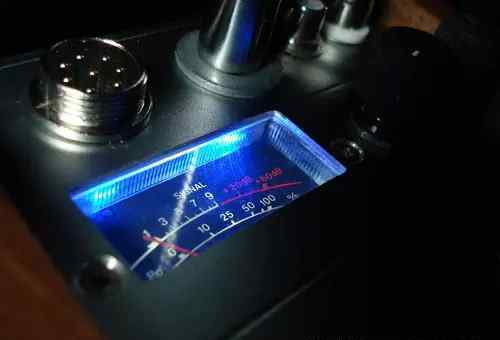

背光功能

面板上每个组件的介绍

1.与电台连接的电缆插座、音频线路输入端子(RCA座)、脚踏开关接口(BNC座)；

2.信号电平指示表，MIC输出电平调整(压缩拐点辅助调整)，VOL总输出电平调整；

3.三档切换(语音压缩的拐点分别为低、无、高)和COMP语音压缩量调整；

4.LOCK键(锁定传输)、电源开关、PTT键；

5.充电端子端口在底部。

值得一提的是，这款桌上麦克风增加了指针发光功能，背光可以在黑暗甚至黑暗的地方打开，方便阅读信号报告。

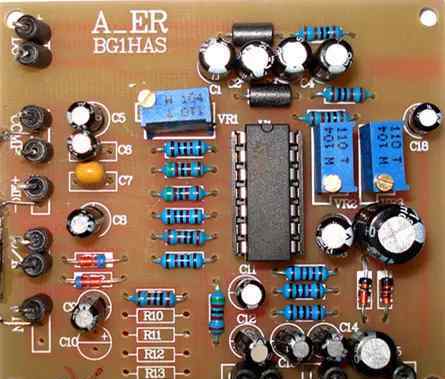

完成LM324电路板

电路介绍

LM324电路容易调整，但是相应的元器件数量和安装密度都有所增加，所以用刀切割电路板的方法不再适用。我的好朋友BG3UWY为我设计制作了一块电路板，提高了麦克风的抗干扰性能，方便了元器件的安装。选用1/8W金属薄膜电阻、1μF以上电解电容等高频旁路的陶瓷片电容作为元器件。

驻极体传声器的选择很重要，因为不同品牌的产品音色和输出水平差别很大。比较了几种产品，我选择了松下的产品。该产品一致性好，质量好，音色适合语音交流。

这样，所有电路板焊接完成后，只需要一个经过测试确认的样品板，增益和仪表指示的调整可以参考样品板的电阻值参数。

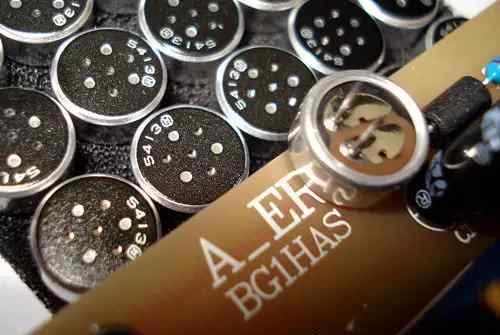

驻极体传声器

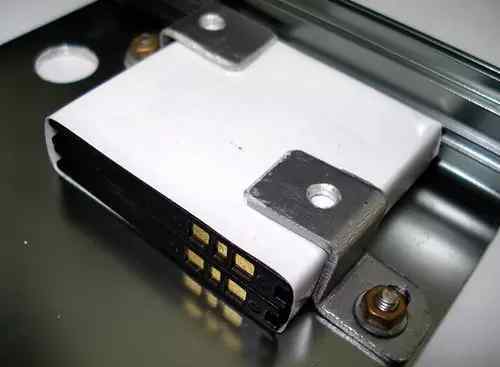

可充电锂电池组

电源部分仍然遵循独立供电的原则，尽量减少与无线电部分的电接触，减少干扰源。整机总电流30mA左右，两块600mAh容量的锂电池串联，配合专用充电器使用方便。

剩余零件

由于采用全铝上下分体式外壳，安装方便。话筒杆由金属软管制成，可以弯曲，方便调节话筒头的角度。海绵防风麦克风罩可以有效防止使用过程中气流干扰拾音。

语音压缩部分

语音压缩在SSB模式通信中起着积极的辅助作用。它可以提高射频的平均功率和接收机的语言清晰度，广泛应用于短波设备中。这台机器设置了两级压缩。经过试验中的反复试验，确定了高压缩和低压缩齿轮在压缩拐点处的具体值。

COMP调节电位器可以调节拐点后的放大增益斜率(压缩比)，用户可以根据实际情况自由调节二档的拐点和压缩程度。

声音带部分

为了提高语音通信中射频功率的利用率和语言传输的可懂度，音频带宽设置在300 ~ 3 000 Hz范围内。该机没有单独的语言滤波电路，而是在话筒入口和放大电路中增加了相应的简单衰减和升压配置，利用输入的300 ~ 3 000 Hz单音信号调整设备参数，放大语言中频信号，兼顾语音还原度，从而获得更好的语言传输效果。

语音线路部分

新麦克风保留了语音线路功能，但改为单声道输入接口。输入的音乐信号经过测试，还原度非常好。呼叫信号可以循环播放，为比赛提供了便利。

输出电平指示

由于不同品牌电台的话筒输入电平要求不同，增加电平指示表有一定的参考作用，可以避免语音过调制或不足。

抗干扰部分

桌面麦克风的抗干扰性能是最重要的，这个DIY中的大部分工作都是围绕干扰信号的处理进行的。在最初的实验中，干扰信号在桌面麦克风电路中形成自激，无法使用。当在SSB模式下发现时，不同频段的自激条件是不同的，甚至在不同的型号和不同的天馈系统中也是如此。为此，我采取了最笨拙的方法，针对几种常见机型和不同的天馈系统逐一解决问题，然后进行了交换测试，被朋友戏称为“泰米之旅”。

最后连续调整5个桌面麦克风，屏蔽所有接口和连接，高频旁路。经过反复测试和修改，最终解决了干扰问题。与成品MFJ-299桌面话筒相比，语音还原度主观感受优于MFJ-299，抗干扰能力无差异。

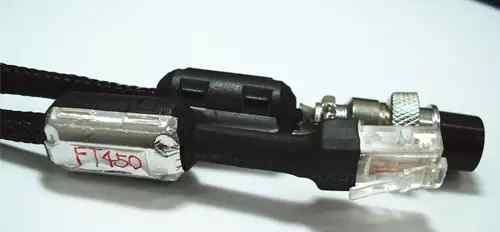

辅助连接线和其他

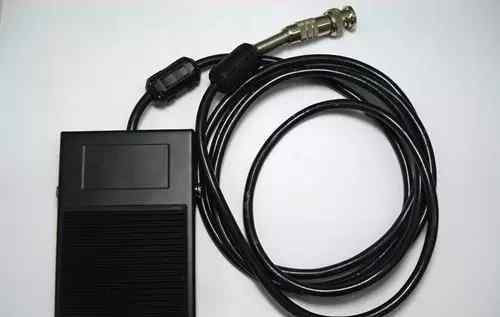

脚踏开关为DIY，其连接电缆采用屏蔽线，安装有L、C滤波元件，电缆外套有磁环，意在降低射频共模干扰，在实际使用中不会造成新的干扰问题。充电器给8.4V锂电池充电，满了就停。
