大电流升压IC FP6296 内置MOS的10A大电流DC-DC异步升压IC应用说明

深圳市永福康科技有限公司现推出内置MOS的10A大电流DC-DC异步升压IC-FP 6296，广泛应用于蓝牙音箱和移动电源快速充电领域。

描述FP6296是一款电控升压转换器，内置脉宽调制和15 mω/10 A/14 V MOSFET。可以实现较高的转换效率，外围器件的节点空很少。它适用于有源器件。工作电压宽2.7V~12V，单节和双节锂电池均可。精确反馈电压为1.2 V 电控模式使瞬态响应和系统稳定性更好，轻载进入电动模式实现轻载高效率。包装是SOP-8L。特性工作电压范围2.7V~12V可调输出电压最高13V固定工作频率率400kHzVFB反馈电压1.2V 内置15ω、10a、14V MOSFET关断功耗最高1μa 150℃过温保护内置软启动可调过压保护2A~10A封装SOP-8L应用范围快速充电移动电源牙科音频手持产品充电器电子系统

集成电路内部框图

Fs工作频率，l电感峰值电

d .当过温保护集成电路的内部晶片温度达到150℃时，关闭内部金属氧化物半导体保护晶片，待等温温度低至130℃后打开晶片..应用明a .输入低电压应用输入电压低于4.5V，像单节锂电池，将HVDD Pin连接到输出端，提高VCC = 5 V低MOS阻抗，提高转换效率；输入电压高于4.5V，HVDD接输入端。b电感计算电感值计算公式，r电感峰峰值与电感平均电量之比。例如:vin = 3.3v，Vout=12V，Iout=1.5A，Fs=400kHz，Eff=88%，r=0.3。电感L=3.217μH通过代入公式计算，选择3.3μH。

C.电容器和肖特基二极管选用MLCC陶瓷电容器。推荐X5R和X7R材料，推荐Y5V材料。肖特基选择低导通电压，平均大于输入和电感的峰值，耐压比输出电压高1.5倍。

D.输出电压计算

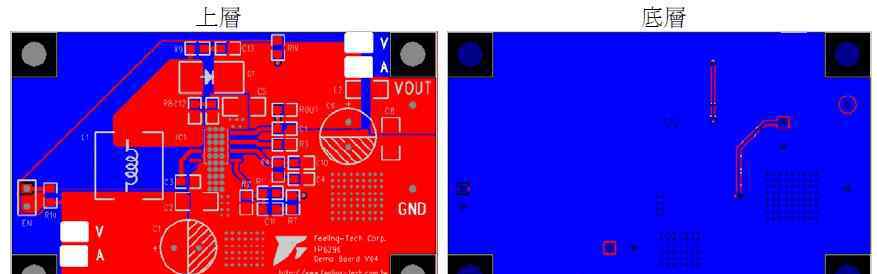

E.布板

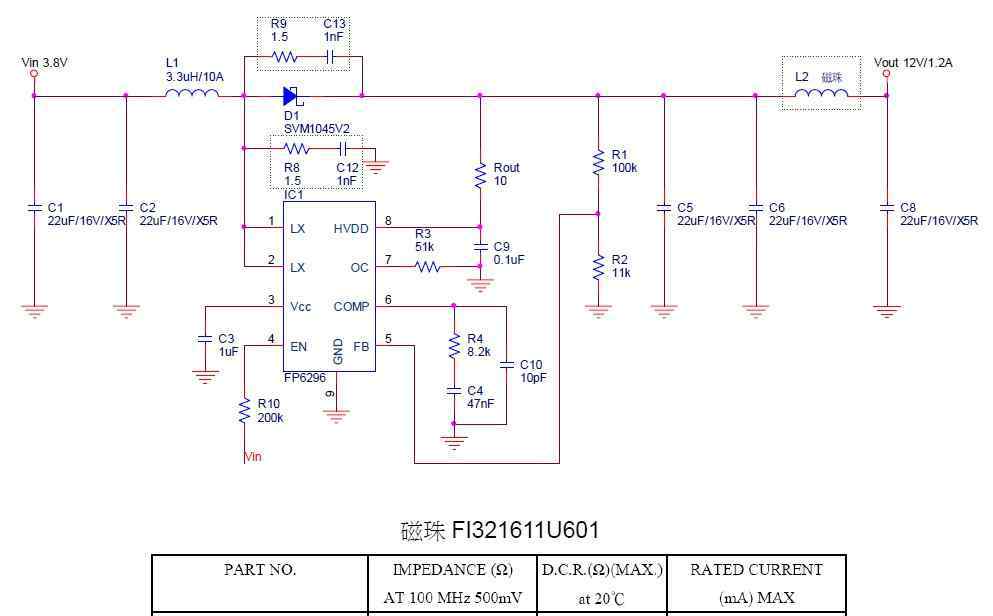

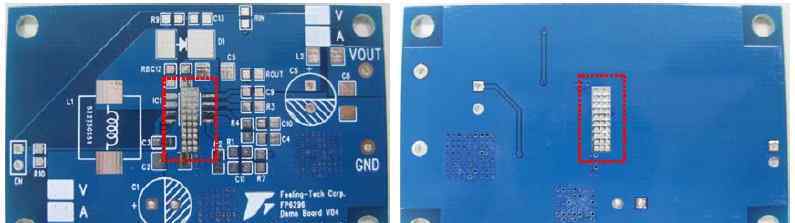

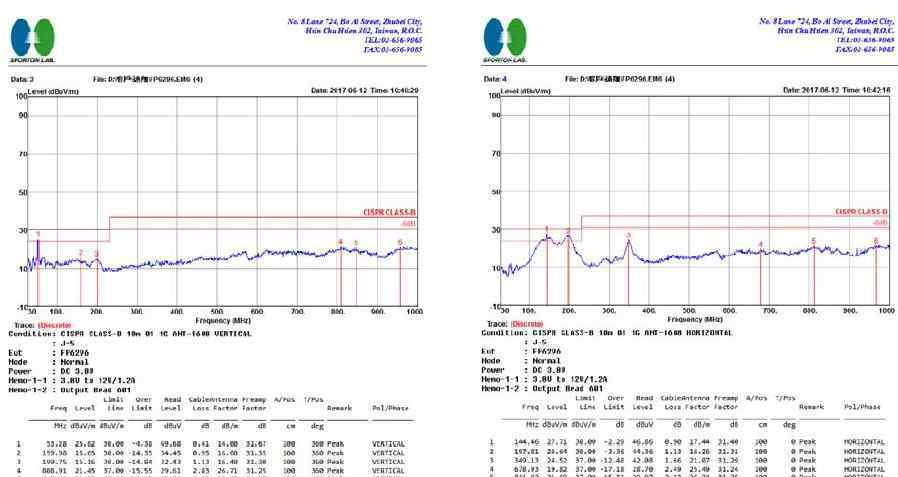

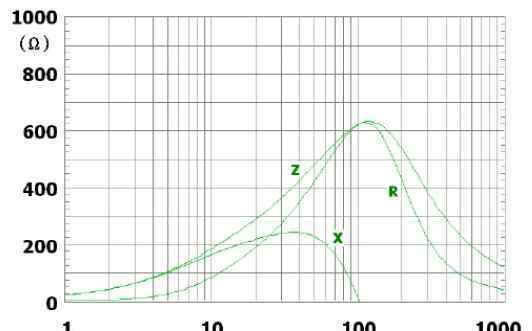

大的电气路径要粗，铜敷设最好。切换触点L1、LX、D1，接线应短而粗，最好是铜敷设。输入电容C9靠近HVDD和GND引脚，实现稳压和波形功能。分压电阻R1和R2接近FB和GND引脚。FB引脚远程开关改变点L1，LX和D1，以避免干扰。输入电容C1和C2的地、输出电容C5、C6和C8的地以及GND引脚用铜走线敷设，上下楼层连接较多。输出电容C5的接地必须靠近集成电路的底部散热器GND引脚，具有低开关浪涌和输出高频噪声。浪涌吸收元件r8、c12靠近LX，而GND引脚、r9、c13靠近D1。建议在额外的空板之间铺设地板。FP6296底部散热片布板:IC发热应通过底部散热片将热量传导到板的铜箔上。以下样品板应在底部和外围做小，上下两层都应使用铜。铜面积越大，导热越快，散热越好。
