Niagara 基于Niagara的节能解决方案工具

关于瑞迪姆公司

霍尼韦尔的全资子公司Tridium一直致力于物联网基础平台技术的研发。拥有全球领先的开放式软件框架平台和最先进的自动化基础框架技术，是装备企业集成解决方案领域的佼佼者。Tridium的开放框架平台，-Niagara Framework，为开发、集成、连接和管理任何协议、任何网络、任何智能设备和系统提供了一个完整的、智能的企业集成应用平台。基于平台的集成管理可以有效帮助企业与远程智能设备和智能系统互联互通，实现集成应用，为企业带来各种增值服务。近20年来，Tridium平台技术发展到第四代，已在全球77个不同国家和地区得到广泛应用，在不同领域稳定运行的技术平台超过75万套。应用领域包括基础设施管理、工业控制、连锁经营、安全、智能电网、能源管理、暖通空调空调节与制冷、智能建筑等领域。网站:www.tridium.com

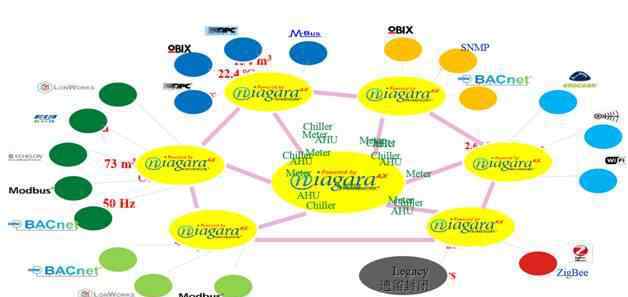

尼亚加拉框架创造了一个公共平台，可以连接几乎任何网络、任何协议、任何智能设备。尼亚加拉框架提供了一套全面的图形工具，可以帮助非程序员创建丰富的网络应用程序。此外，它还提供了大量开放的API，可以帮助Java开发人员扩展平台的基本功能，构建自己独特的具有知识产权的产品和应用。

基于尼亚加拉的节能解决方案套件

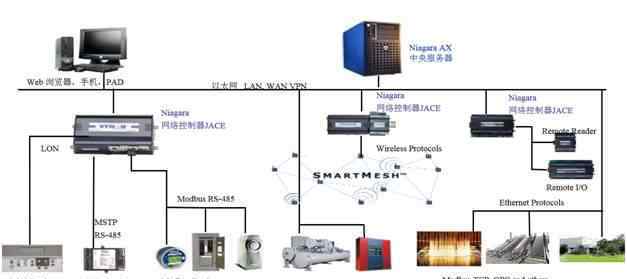

Tridium的合作伙伴基于尼亚加拉技术框架，可以快速形成技术先进、面向用户、界面友好的平台级建筑节能、设备及运营管理系统，以及以建筑运营、建筑商业智能为核心的基于云平台的数据管理中心。该系统通过采集建筑内机电设备的运行数据、能耗数据等建筑相关信息，以及建筑管理数据和外部环境数据，对信息进行监控、采集、呈现和关联，并对建筑内的机电设备进行实时控制。基于良好的技术手段和科学依据，为用户分析建筑能耗、优化系统运行、实施节能改造提供一站式解决方案。比如南京长江城市建筑科技有限公司形成了特伦伯格建筑运营管理系统平台；天津石祥科技有限公司组建的能源管理平台套件；北京新创潘田工程技术有限公司开发了快速冷站群控工具包iStrategy。

天津石祥科技有限公司能源套件详解

平台基本功能:1)分户计量:支持用电、用水、用气等能耗的分户计量，可以具体查看各计量点的实时量、累计量、趋势分析。

2)用电量细分分析:智能分析、趋势预测、历史查询等。根据二级和三级计量要求对不同终端用电进行计量。).

3)能耗分析:可以查看建筑、楼宇、楼层、分项的能耗数据，根据相应的指标评价用能单位当前的能耗状况。

4)智能报表:包括成本报表、对比报表、能耗报表、能耗账单等报表模式。，可以查询各分项在当日、当月、当日的用电量，查看各分项在不同时间段的成本占比数据，查询各能源、电能分项与去年同期的对比数据。

5)资产管理:建立资产台账，通过系统对能源设备等信息进行综合管理、日常维护和系统报警。

6)负荷管理:根据国家用电标准实时监控总负荷，提供各负荷历史数据查询功能和国家用电标准配置功能。

7)实时监控:实时监控用电、用水、冷、热等能耗，确保能耗环节安全运行，包括能耗系统图、网络通讯图、设备报警监控、实时数据、历史数据等功能。

8)KPI对标分析:系统对总能耗、照明、空调节、电梯等关键指标进行能效分析，并对能效等级进行分类。

9)设备能效:可以管理所有设备，检测设备能效问题。

10)能耗预测:系统根据历史数据及其能耗规律，预测各类能耗的趋势。

11)能耗数据报告:系统自动生成，住房和城乡建设部在《国家机关办公建筑和大型公共建筑能耗监测系统数据报告规范》中发布报告。

12)数据采集与处理:通过能耗自动采集，实时采集和监控所有能耗参数，可以实现报表定义、录入、审核、汇总、发布、管理的一体化业务处理，通过系统权限控制，实现不同级别用户的报表和数据管理。

13)报警信息:提供能耗监测报警、能耗报警报告自动生成、能耗报警记录查询等功能。

14)历史数据:系统可根据用户要求实时记录遥测数据，记录时间超过两年。历史数据可以以曲线方式和数据表方式直观显示，用户可以方便地选择要查看的回路历史数据。

15)安全验证:软件的使用寿命，使用模块由硬件加密授权，防止破解；通过web.config中的相关身份配置、IIS中的安全设置、防火墙和杀毒软件的设置，实现软件访问安全保护和数据存储安全。

16)系统管理:系统提供标准化、定制化的分析和管理功能，用户可以按照类别、角色、权限对系统进行管理和维护。

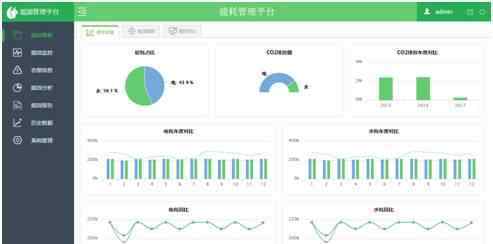

能效看板

可以实现动态布局，用户可以根据自己的需求进行排版布局，不同模块下可以根据自己的需求配置显示图形。

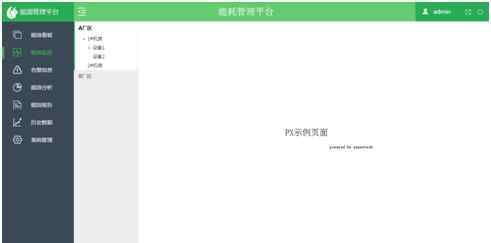

能效监控

导航树:可自由配置的导航树

嵌入Px页面:导航树的每个节点都可以嵌入Px页面

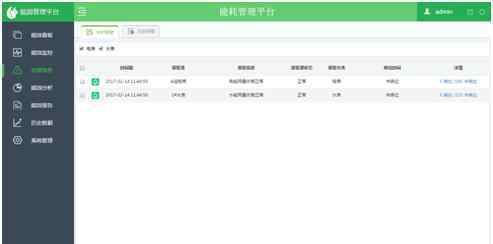

警报信息

实时数据:查看和管理系统的实时报警。

历史数据:可以查看和导出报警历史数据。

能效分析

能效分析有三级节点，用于查询和分析最后一级节点的情况。

能效查询树:查询参数可以以树目录的形式显示。树形目录支持自定义配置。

可以根据各种报表类型进行查询。

1.能耗查询

系统会根据选择的节点进行查询

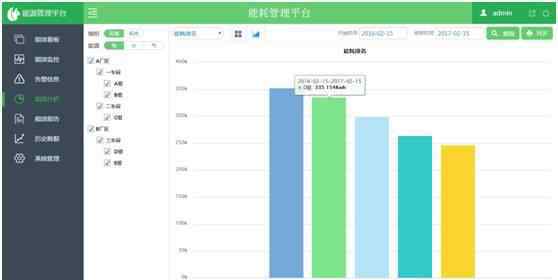

2.能效排名系统将根据所选节点进行排名

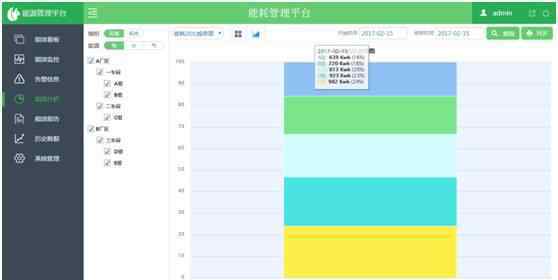

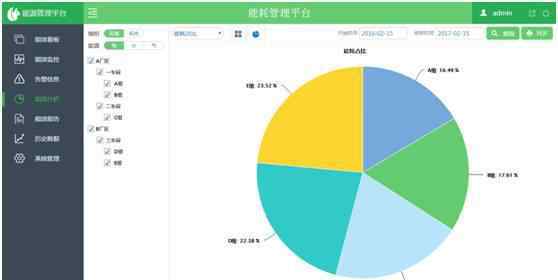

3.能耗比例系统根据选择的节点计算比例

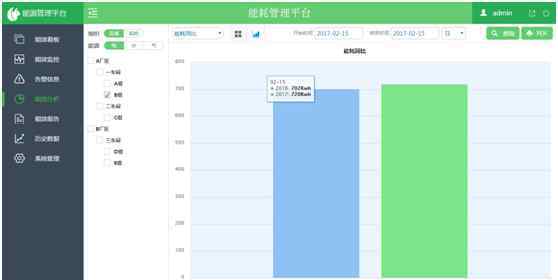

4.能耗同比

注意:在同比图中只能选择一个节点进行查询，不能选择多个节点。

5.逐月能耗和同比能耗只能选择一个节点

6.TOP5注意:TOP5不需要选择节点，系统会自动找到最后一个节点进行排名。

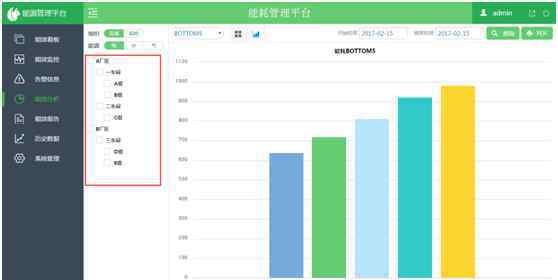

7.BOTTOM5与TOP5相同

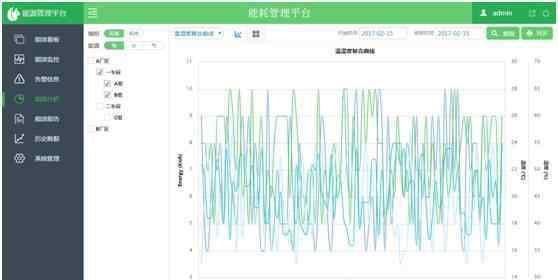

8.温湿度复合曲线

注意:此图要求工程师首先配置历史

温度历史

湿度历史

配置历史后，系统会根据历史名称自动搜索。名称必须是传感技术温度，传感技术湿度可以被系统识别

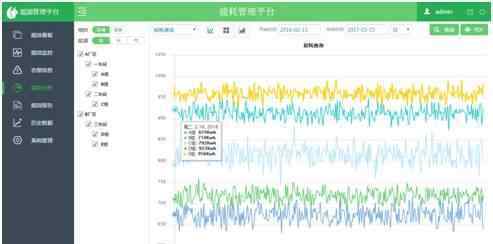

9.能耗比率趋势图

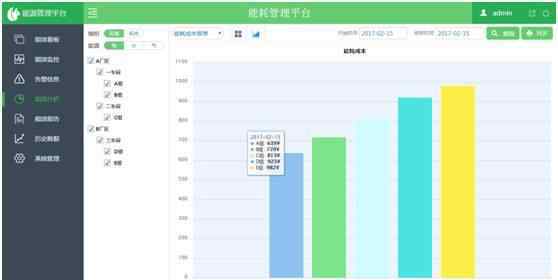

10.能耗成本报告

能效报告

能效报告只有两级节点，不同于能效分析。能效报告是对能效报告中最后几个节点进行总结，然后进行报告。

能效查询树:查询参数可以以树目录的形式显示。树形目录支持自定义配置。

可以根据各种报表类型进行查询。

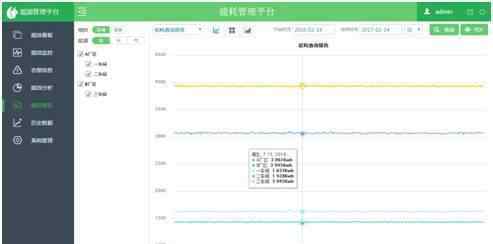

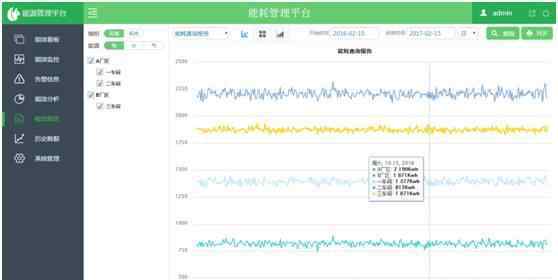

1.能源效率调查报告

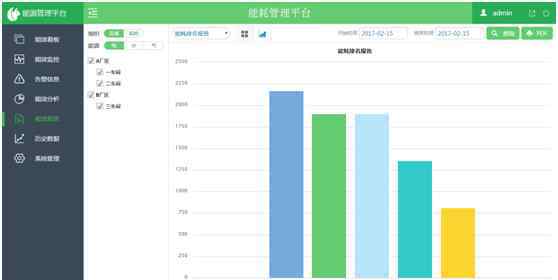

2.能效排名报告

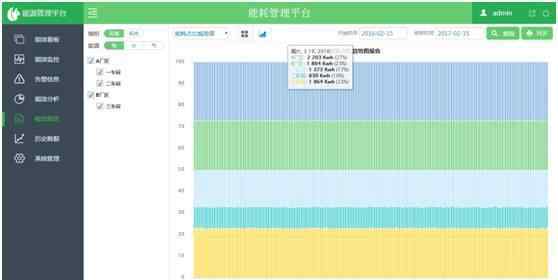

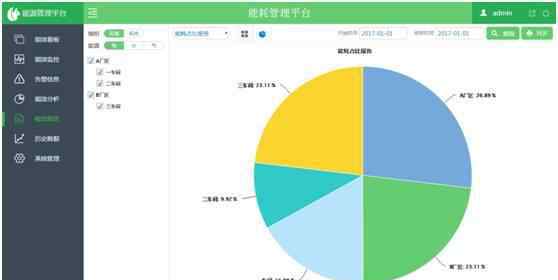

3.能效比率报告

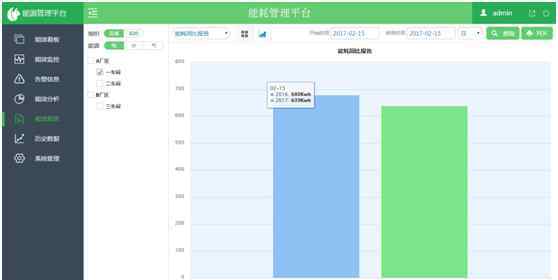

4.能效同比报告

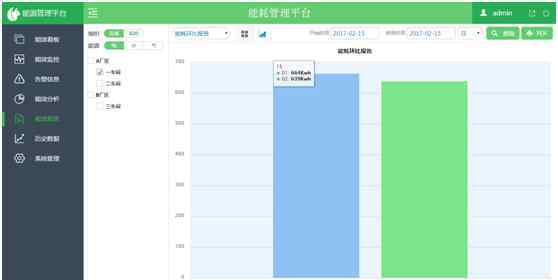

5.能效环报告

6.能效比率趋势图

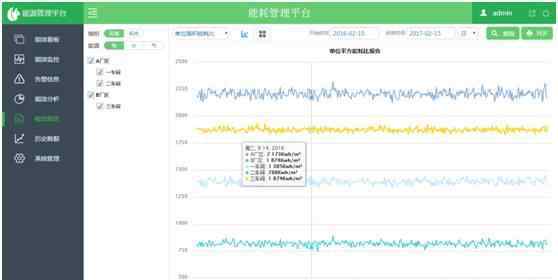

7.单位面积能耗率

8.每月能效合规率报告

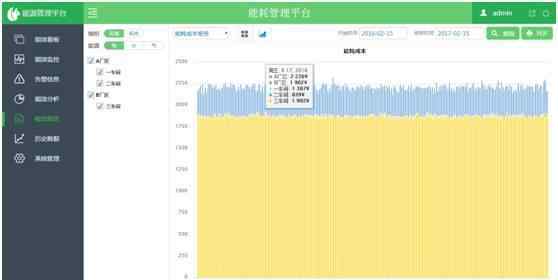

9.能耗成本报告

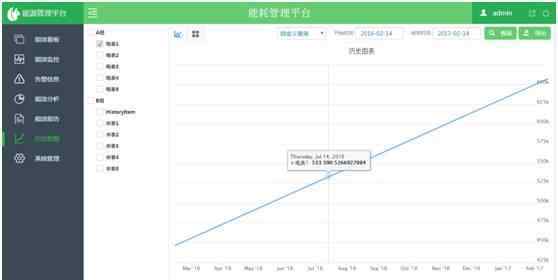

历史数据

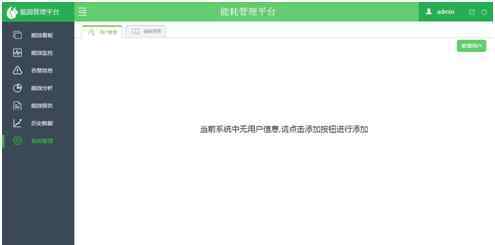

系统管理-用户管理

添加用户:可以添加用户。管理:可以编辑和删除用户。

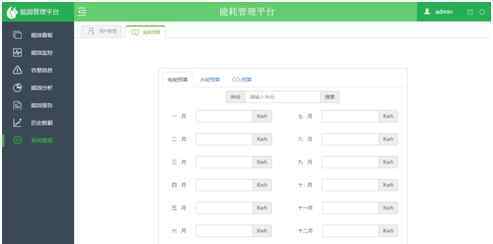

系统管理-能耗预算

案例赏析

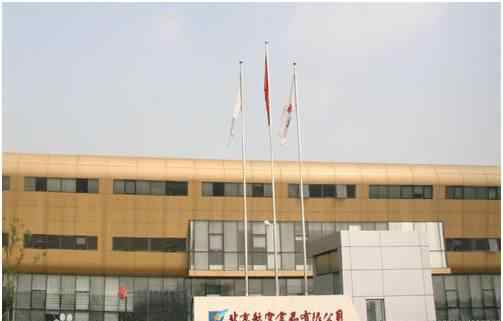

项目名称:北京航空空食品有限公司公共东区能源二次计量系统设备项目

北京航空空食品有限公司位于北京市顺义区南法新镇十里堡。公司餐饮总面积7.4万平方米，日均餐饮量超过6万，日服务航班超过400个。

北京航空食品能效管理系统一期涉及60个电表，110个水表。系统提供了丰富的能耗报表查询和导出功能，有20多种类型的报表。帮助用户从多个角度和维度分析能耗去向和趋势，有效提高能耗分析效率，了解设备运行状况，及时调整，达到节能效果。各种报表的导出大大降低了用户手工整理能耗报表的时间成本。系统可以实时查看所有仪表的运行状态及相关数据。当仪表消耗异常时，立即通知用户，及时排除设备故障，减少浪费。
