万科BIM施工图深度标准

为了减少失误，提高施工效率，万科在主流工程施工图设计阶段引入BIM技术，制定了《万科BIM精细施工图设计深度标准》，今天与大家分享......

01

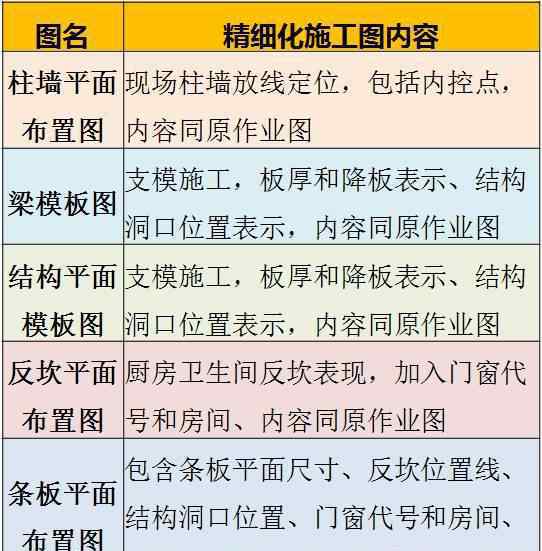

总承包作业图的细化标准

备注:原始图纸由BIM软件绘制，并提交给总承包商进一步绘制，如标记。

02

安装预留预埋图细化标准

下降板表示，地板厚度表示

穿过结构梁、结构板和结构墙的嵌入式套管的表示和定位尺寸

结构预留洞表示

套管和预留孔编号对应表，标明标高

嵌入式结构的电气点表示、点高程和定位尺寸

电气点号图例

备注:

增加一张新图整合建筑结构中的水暖电预留预埋位置，如图

03

水电安装图的细化标准

表示给排水点及定位尺寸、安装高度；指示管道方向

三维轴测图显示了管道标高的变化和管道走向

给排水点及管道图例

公寓中一些插座、照明、弱电和其他子系统的图纸

表示每个子系统的所有电气点由不同的图例区分

表示点位定位尺寸、安装高度；指示管道方向

电气点编号图例和管道注释图例

备注:

新图纸，以家庭和公共区域表示，强调点表达和管道表达

04

土木工程计划的优良标准

下降板表示，地板厚度表示

穿过结构梁、结构板和结构墙的嵌入式套管的表示和定位尺寸

结构预留洞表示

套管和预留孔编号对应表，标明标高

嵌入式结构的电气点表示、点高程和定位尺寸

电气点号图例

使用A0地图表表示整个图层

备注:

在新增加的图纸中，整个A0层图纸用于强调所有嵌入结构的点和定位尺寸

05

精装修方案细化标准

砌体预埋套管的表示和定位尺寸

砌体埋置的电气点表示、点标高和定位尺寸

套管和预留孔编号对应表，标明标高

岩心筒共用部分的管道布置以平面和三维组合的形式表示

条板数以组表示，条板宽度高且细

电气点号图例

使用A0地图表表示整个图层

06

精装放大图的细化标准

表示给排水点及定位尺寸、安装高度；指示管道方向

表示照明、插座、弱电电气点的定位尺寸、安装高度；指示管道方向

穿过结构梁、结构板和结构墙的嵌入式套管的表示和定位尺寸

结构预留洞表示

套管和预留孔编号对应表，标明标高；给排水管道图例

电气点编号图例和管道注释图例

平板家用统计表，标明单户或公共区域板条的类型和数量

五金洁具、电器点及其标注图例表示

橱柜分为挂柜和地柜，不同的线型用来表示内部分隔。辅助三维轴测图显示机柜分隔与管道、电气点和管道阀体之间的相对关系

为玄关、浴室、厨房等管线密集场所生成三维轴测图。

备注:

原房型放大图和详细平面图:深度整合图纸，力求在一张图纸中表达更多内容，关键部位增加三维轴向测量
