topi 他山之石｜Topi Laiho：北欧装配式混凝土建筑发展历程、现状和经验

首先感谢主办方给我这次机会。很荣幸给大家简单介绍一下。

今天的演讲主要集中在北欧预制建筑的历史、现状和未来发展趋势，涉及的政策和案例来自芬兰。

我的演讲包括五个部分:一、派克集团简介；二、北欧发展装配式建筑的原因和初衷；三、芬兰预制建筑的历史；第四，螺栓干式连接系统的应用；第五，北欧预制建筑的经典案例。

派克公司是一家专注于预制建筑连接系统的公司。主要技术包括:第一，混凝土预制连接节点是水平的；二、组合技术，如组合梁、柱。我们是一家集R&D和生产于一体的国际公司，位于苏州张家港。

派克的连接技术和芬兰的预制建筑正在共同合作和发展。派克的创始人是一家大型建筑公司的工程师。当时北欧国家做的是三明治保温墙。有客户抱怨没有人能提供连接内外片的连接器，于是Peck最早的产品诞生了。现在大家可以看到，夹层板用不锈钢连接件是Peck最早的产品。

后来Peck主要生产嵌入式连接器，后面会介绍。后来北欧的预制主要以焊接为主。20世纪六七十年代，焊接是北欧混凝土连接的主要方式。后来发现有很多局限性。80年代初，Peck自行开发的螺栓连接方式是我们的第三代连接方式。经过20年的发展，螺栓连接系统不仅用于立柱之间的基础，还用于梁、柱的连接节点，并有新开发的产品。

我在北欧从事装配式建筑多年。我来说说北欧为什么热衷于发展装配式建筑？北欧，尤其是中国北方的气候特征和发展历史，可能有一定的借鉴意义。

第一个影响因素是气候。众所周知，北欧经常下几天雪，一年中工作时间较短，休息时间较长。建筑行业很辛苦，户外工作条件差，安全健康质量得不到很好的保障。换句话说，如果建筑过程转移到室内，首先温度是恒定的，条件是可控的。我们可以想象它会给生产率、质量和管理带来多大的改善。

现在我们来介绍一下芬兰预制的历史和现状，可能类似于彼得·赛勒描述的德国的做法。

芬兰乃至北欧的预制起源于二战前。当时没有钱，所以大部分工作以现浇为主。第二次世界大战后，大量的重建工作开始了，所以大量的工作被提上了日程。二战后，芬兰开始发展预制建筑。第一栋预制建筑是预制木墙板，应用于一家宫殿酒店。1952年，夏季奥运会在芬兰赫尔辛基举行，所以很多建筑都是预制的。到了20世纪60年代，芬兰的社会结构发生了很大变化，许多居民从农村搬到城市定居，大大增加了城市的住房建设需求。

预制房屋的需求大幅增加，尤其是北欧的夹芯墙，因此该产品已广泛应用于夹芯墙。这是一幅典型的北欧制造的三明治墙。浇注混凝土前，上面的三角形是连接内外板的平面连接件。

20世纪70年代初，芬兰的预制行业发生了巨大的变化。一个机构是BES，由芬兰标准化成立，管理预制厂。这个组织做了很多工作，主要是针对住宅项目，包括监控和连接器的标准化，包括零部件、墙壁和楼梯，都有标准化的管理要求。所以这大大减轻了芬兰设计师、零部件厂和施工单位的工作。他们知道做什么，知道可以参考或遵循什么标准。

北欧和芬兰20世纪60、70年代的预制建筑接头都是焊接的，但是焊接存在很多问题，比如气候的影响，工人的技能等，使得现场管理非常困难。上世纪80年代，芬兰标准化组织将工作重点从住宅转向工业建筑，因为工业建筑的梁柱也需要预制。在这个过程中，BES组织引进了当时比较先进的技术，用螺栓连接代替焊接，称为机械连接和预制混凝土的螺栓连接。此外，还介绍了一些彩色混凝土、高强混凝土和自愈合混凝土，这些技术都被引入预制行业。

到20世纪80年代末，人们发现生产率和效率提高了，质量也跟上了。但是有一个问题，所有的建筑看起来都一样，像盒子一样，这就成了新的挑战。因此，在21世纪，主要的问题是如何通过预制来体现建筑的美。

21世纪初，一个新的热点是如何在整个生命周期内优化预制建筑的价值或成本。比如北欧广泛使用的夹芯墙。它的绝缘刚推出的时候一般是60或者70 mm，到21世纪初是200 mm，基本是北欧三国的入门级厚度。因此，建筑在其整个生命周期内的维护成本引起了广泛的关注。而不是简单的考虑一个建筑前两三十年的成本，而是要考虑它整个生命周期的维护成本。

这是一栋预制建筑。在建筑美学方面，一个很好的案例是伦敦的博物馆，它展示了一条传统建筑中从未见过的笔直走廊，非常漂亮。

2010年后，大家都在关注如何更好的提高预制建筑的质量。在北欧，生产率不再是一个问题。有一种混凝土叫图形，是芬兰用超高性能混凝土饰面的效果。不同的混凝土可以做成格子或者其他形状，效果很好。BIM也是一个热点。

那么未来是什么样的呢？可能没人能准确解释。但是作为这个领域的从业者，可以提出一些方向。首先，我们说的是循环经济，也就是说不仅仅要考虑建筑或者建筑本身，还要考虑如果不使用的话，如何利用和回收建筑。比如右图中看到的几年干接，大家都认为城市在新的中心发展，人走了，预制建筑怎么拆，拆下来的废料怎么用？

下面介绍一下螺栓干式连接系统。有人称之为“机械连接”，有人称之为“高级干连接”。我们通过视频来看一下。

螺栓连接应在部件工厂预埋，并在现场提升。可以看到吊装时间很短，安装很快。装船后我们将立即承担货物。所以现在需要的人很少。一般来说，两个人都可以。比如安装一根柱子，无论多高，都需要10分钟到15分钟。我们在欧洲做了30多米，从一柱到顶。可以用英文，英文，机械。有三种方式可供选择。这种方式是北欧非常常见的连接方式，冬天不受雨雪影响。而且其质量，灌浆不需要压力灌浆，只需要用混凝土填充螺栓，基本上目测，现场管理质量。

螺栓连接不仅可用于垂直连接的基础，也可用于梁和柱。为什么要用螺栓连接？我们用一张照片来展示一下。欧洲传统连接需要大量支撑，占用大量建筑面积，不安全，效率低。你可以看到这里的螺栓连接不需要任何支撑。右图是中东的一个购物中心，高28米，不需要任何支撑，只靠下面的基础支撑。这个项目比传统的预制连接快3-4倍。

同样，北欧也有很多梁柱水平节点连接的产品，也是采用螺栓干式连接。在管道走廊、工业项目等。，水平连接主要用于刚架结构，我国很多国家也是刚架。螺栓连接在密封墙和电梯中有许多应用。

接下来，让我们介绍一些世界各地的干连接案例:

这是瑞士的一栋小楼，但是很好的体现了建筑师的要求。柱子支在屋顶上，竖杆和柱用螺栓连接。

这是新加坡的一栋工业建筑，9层楼高，全部是预制的，这个建筑用的是螺栓件。

这是丹麦的一栋办公楼，25层楼高，框架结构全部用螺栓固定。

给大家看一个住宅项目的视频，北欧罕见的高层住宅项目，采用螺栓连接。

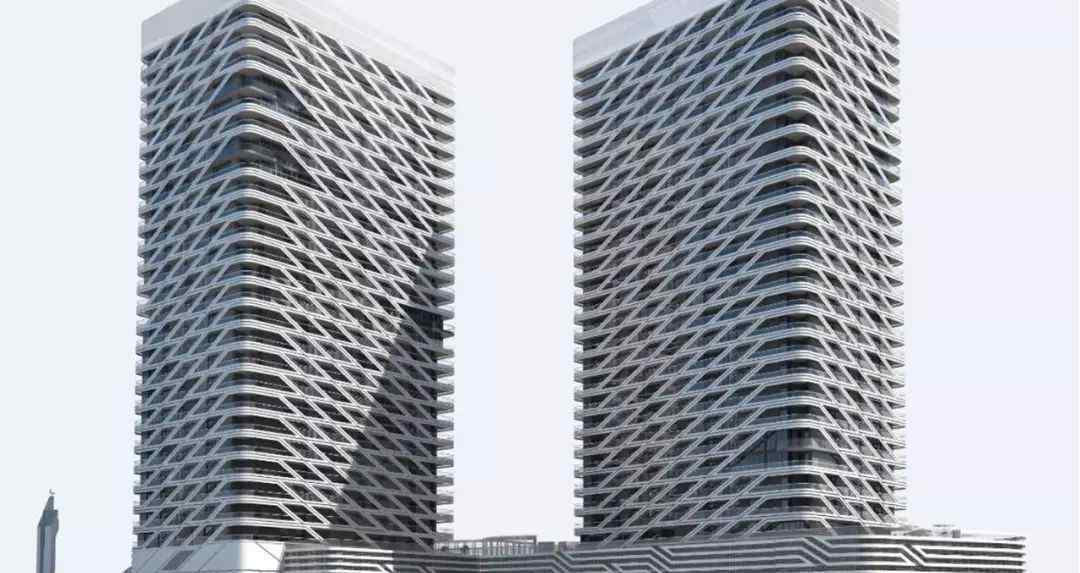

这是丹麦的一个住宅项目，30层楼高。这些关节是刚性的，不需要支撑。

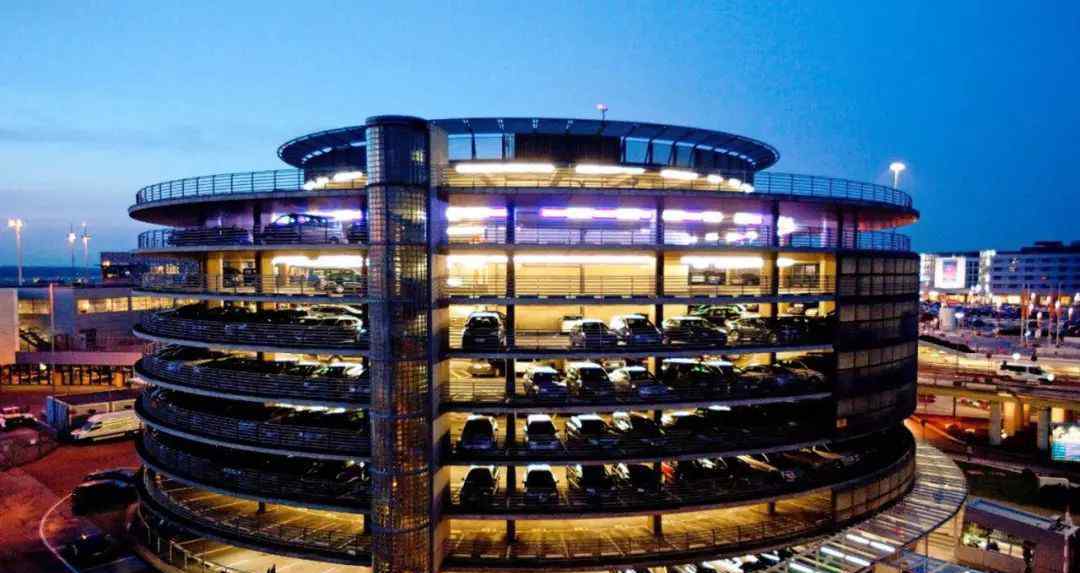

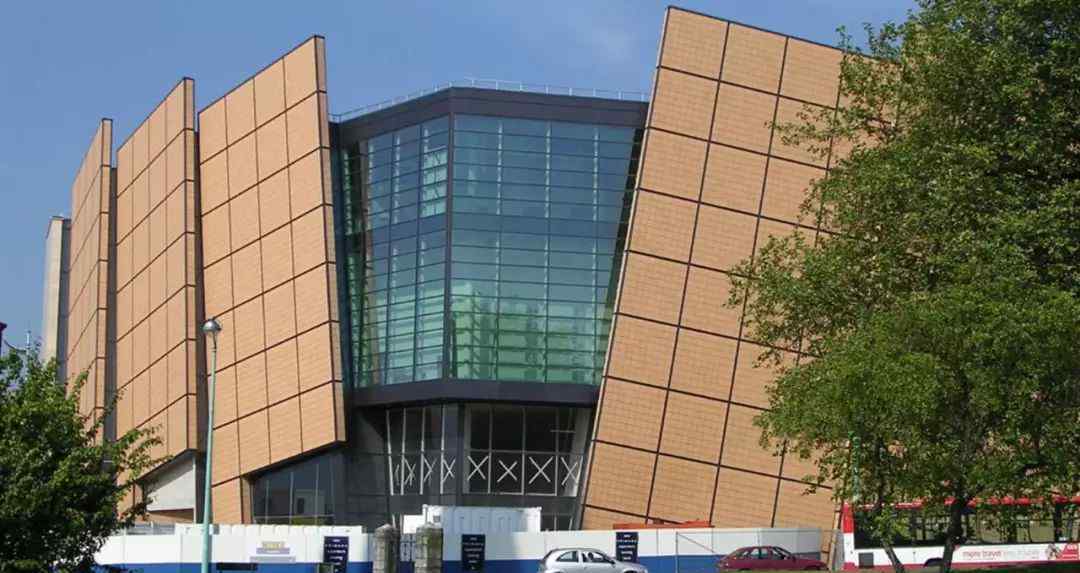

这是德国的一个停车场；这是瑞典的一所大学；这是英国的一个购物中心。他展示的这些案例，都是建筑师喜欢的，能体现他们的想法。这是阿布扎比一个非常有趣的项目。它的梁柱用螺栓连接，水平和垂直方向用螺栓连接。横梁都是倾斜的。

谢谢大家！
