萤石镜头 EF镜头上的各种名词都是啥意思？一篇文章教你看懂

购买镜片时，

我们经常看到各种名词

例如“IS图像稳定期”

例如，“ASC空气体涂层”

等等。等等

这些名词到底代表什么？

今天带你去了解一下！

温馨提示:这篇文章比较长~看之前要慎重~

画面太小了吗？点开看大图~

关闭双影像稳定器

普通玻璃透镜

萤石

利用萤石的低色散光学特性，可以补偿一般光学玻璃折射率引起的色散，使透镜成像基本没有色差，从而提高透镜的成像质量，实现明亮、细腻、锐利的成像性能。

5、6

研磨非球面透镜

/非球面透镜

补偿广角焦段的变形

过去设计的

400毫米f/4镜头

抗反射效果比较

右:前一涂层左:ASC空气球涂层

13、14

环形超声波电机，微型超声波电机

NANO USM

实现安静快速对焦

USM超声波电机通过将超声波振动转化为动能来驱动镜头。根据形状的不同，可以分为三种:环形USM、微型USM和纳米USM。共同点是基本结构包含弹性定子。定子与压电陶瓷元件连接，通过向压电陶瓷元件施加电压，定子产生波浪形超声波振动作为驱动源，驱动透镜聚焦。USM超声波电机实现了高灵敏度的高速对焦、平滑的对焦过渡效果和低功耗的静音运行，实现了全时手动对焦。结构简单也是超声波电机的一大特点。

15

扫描隧道显微镜步进电机

安静流畅的自动对焦

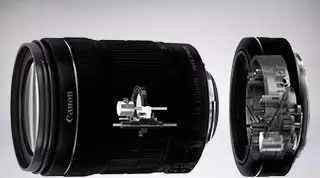

STM步进电机是一种自动对焦驱动电机，可以根据脉冲信号的增减来控制电机的转动，对启动和停止有很好的反应性。其特点是可以用简单的机械结构驱动。更容易实现驱动单元的小型化。适用于短片拍摄，因为它抑制了自动对焦时的动作声音。佳能的STM步进电机分为丝杠式和齿轮式，根据镜头的特点采用不同的结构。

“STM+丝杠式”单元机械结构简单，实现安静流畅的自动对焦驱动

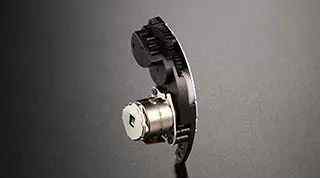

“STM+齿轮式”单元可实现小型设计，适用于驱动小型镜头

16、17

内部聚焦，后部聚焦

实现高速精确自动对焦

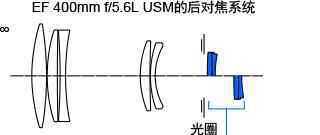

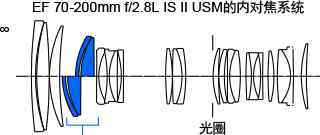

自动对焦拍摄时，镜头通过各种电机驱动对焦镜头组。所以对焦镜头组的重量对对焦速度影响很大。佳能注意到了这一点，除了移动所有镜头组，聚焦在前镜头组之外，还开发了内聚焦和后聚焦，使得聚焦更快。现在很多EF镜头都在用这两种方法。根据聚焦透镜组的位置来区分内焦点和后焦点。移动光圈和前镜头之间的镜头对焦，移动光圈后面的镜头后焦。

上方位置是无穷远，对焦时下方位置约3.5米。

上方位置是无穷远，对焦时下方位置约1.2米。

18

全职手动对焦

自动对焦后可以手动对焦

大部分佳能EF镜头都配备了全时手动对焦功能，可以随时从自动对焦切换到手动对焦，方便摄影师在自动对焦后根据自己的意图微调对焦位置。如果摄影师想手动对焦，可以不切换对焦模式，一直看着取景器，直接转动对焦环微调对焦。带环形USM超声电机的镜头和带STM步进电机的镜头支持全时手动对焦。

19

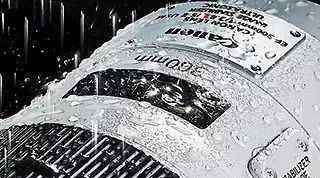

防水滴水防尘

恶劣拍摄条件下的防水防尘性能

佳能在大部分L级镜片上都采用了防水防尘结构。具体措施包括在镜头接口处增加橡胶垫片，密封与相机机身的间隙，在对焦环、伸缩镜头机身等活动部件处采取相应的密封措施，在镜头的控制面板和背面带有滤镜槽的接口处使用橡胶材料。从而提高镜头适应恶劣气候环境的能力，满足专业摄影师在恶劣环境下拍摄的要求。

20

防污氟涂料

附着在镜片上的污渍很容易擦掉

防污氟涂层是一种为保护镜片免受污迹而开发的技术。与之前的涂层具有相同的透光率，具有更好的拒油性，即使手上有水滴或油污附着在镜片上，也能轻松擦除。另外，它表面光滑，不易划伤。

21

电磁驱动膜片

可以高精度控制光圈

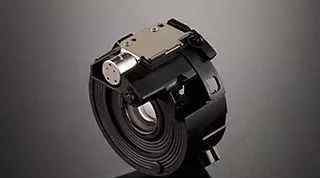

EMD根据脉冲信号电磁驱动膜片单元的变形步进电机旋转，控制膜片尺寸。由于相机和镜头之间没有机械联动，镜头中光圈配置的自由度增加。充分利用这一特性，拍摄时会局部出现机械偏差或倾斜的TS-E镜头，还会实现自动光圈控制。

22

圆孔

将点光源表示为美丽的圆形模糊

透镜的光圈由多个光圈叶片组成。光圈叶片的组合构成了中心光孔。光孔的大小可以通过打开和关闭光圈叶片来调节，从而达到调节光通量的目的。当普通光圈收缩时，光圈叶片形成的光圈为多边形。圆孔形成的光孔设计成接近圆形。当使用带圆孔的镜头对灯光、太阳光穿过树叶、水面反射光等点光源进行模糊处理时，可以得到漂亮的圆形模糊。除了点光源之外的模糊部分也呈现出自然柔和的氛围。
