电池钢壳 电池钢壳常见缺陷

电池壳钢材是专门用于冲压电池内钢壳的冷轧产品，是典型的冲压材料。

电池壳钢对材料性能、内在质量、厚度精度和表面有严格的要求。同时，它高度个性化，主要体现在:

1）对单个钢壳而言，表面质量要求很高，‘砂眼’，‘拉丝’等缺陷都是不可接受的；2）由于电池钢壳行业以稳定批量产出取胜，因此用户评价产品质量的好坏很重要的一个指标就是冲压效率，频繁换修模，频繁停机都是不满意项；3）电池壳冲压出来后不可能个个检测检查，等封装电解液后发生腐蚀穿孔，将会产生批量退货，损失不仅仅是钢材的成本，还有制作电池的成本，这种精品化的产品与钢铁大规模的生产组织，相较于汽车外板要求还高，因此批量稳定的生产对一贯制质量管理的要求是一种挑战。

电池钢壳的缺陷很多，有的是原材料的表面和内部缺陷造成的，有的是冲压加工造成的，材料的表面质量受出厂时的表面质量以及中间加工配送环节、储存和使用条件的影响。

同一个缺陷在每个环节都有不同的名称，不利于产品缺陷的调查分析。为了统一缺陷名称，以便快速找到问题的根本原因，对一些容易混淆的常见缺陷描述如下:

1.拔丝

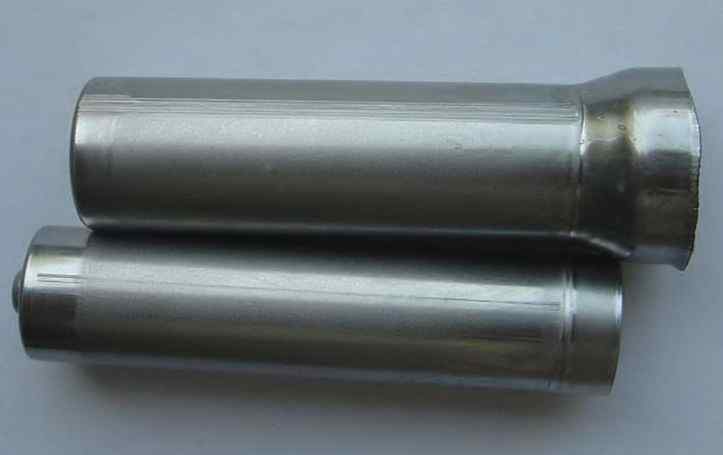

钢壳上有一个或多个可见的线性缺陷，如图1所示

图1电池盒的接线图

2.擦

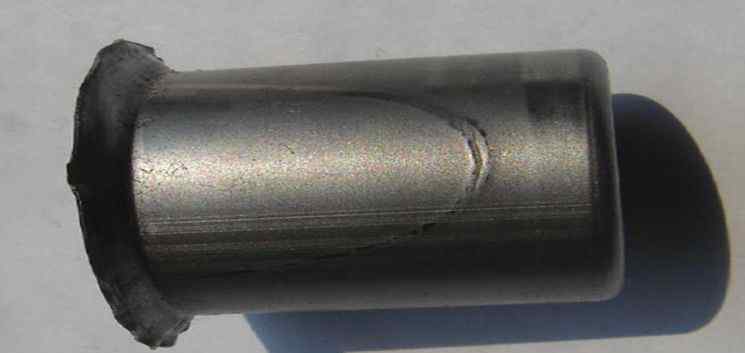

电池钢壳呈∪形，无开口。这种划痕缺陷是由电池钢带表面的划痕引起的，在相应的钢带表面可以找到划痕。按程度可分为浅划痕和深划痕。其中，深划痕有时会导致电池外壳开裂，这种缺陷常被判断为“砂眼”缺陷。

图2电池盒划痕

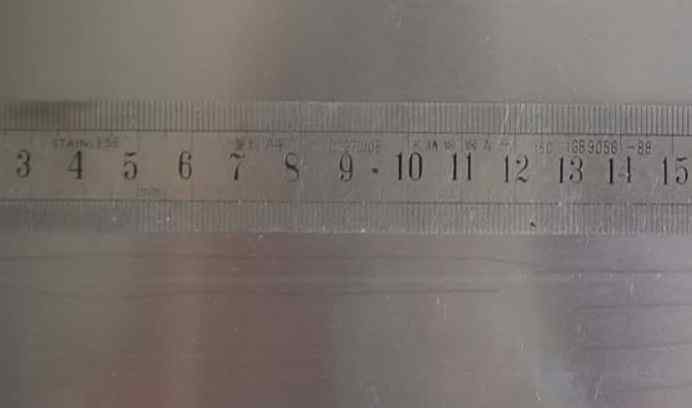

图3钢板划痕缺陷

3.斑点坑

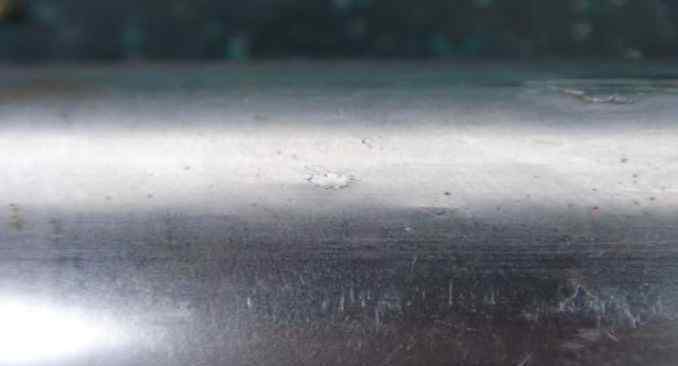

钢壳上出现不规则的点状凹坑，常被误判为“砂眼”。

图4点状凹坑

4.点状异物被压入

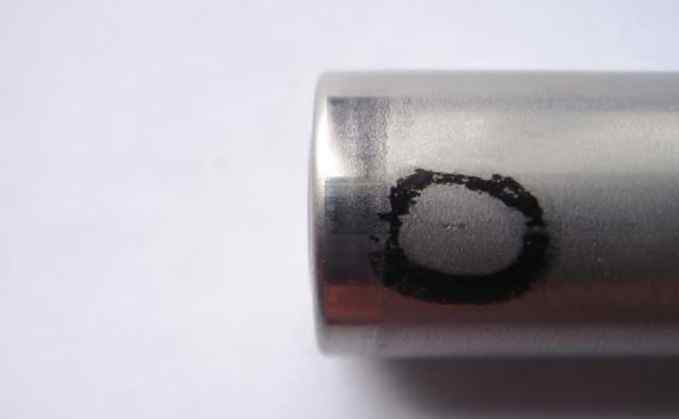

点状异物压入钢壳，常被误判为“砂眼”缺陷

图5电池盒内点状异物压入

5.雪花点

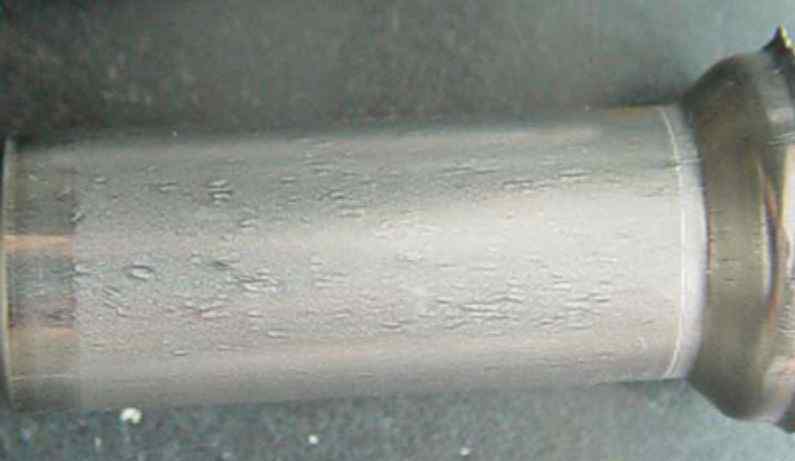

钢壳上出现点状亮点，如图6所示，表现为粗糙致密的点状亮点；图7:钢壳呈现分散的凸点状亮点，有时称为“树皮花纹”缺陷。

图6雪花点缺陷

图7雪花点缺陷或树皮纹理缺陷

6.砂眼

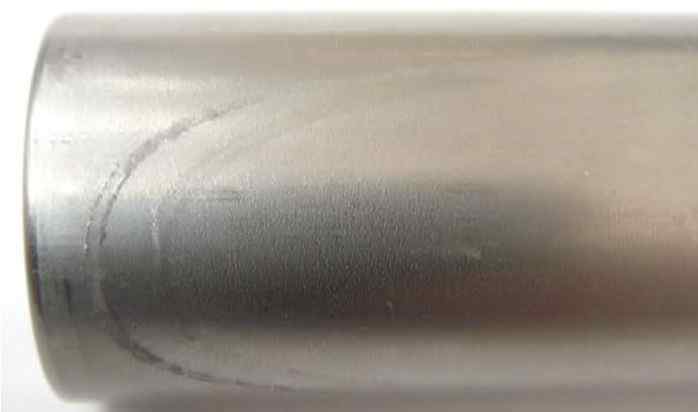

在电池壳钢的生产过程中，典型的缺陷是砂眼。砂眼产生的原因可分为钢板表面缺陷、钢夹杂物、用户模具维护和后处理镀镍。钢壳上的U形、月牙形封闭或开放形状的缺陷。

声明:本微信官方账号所含文章均为微信官方账号原创或根据网络收录编辑，文章版权归原作者所有。转载请注明出处；如果文章内容有失偏颇，请指正；如果您标记了错误的来源，请联系我们！
