保险电阻 保险电阻 知识介绍

安全电阻器，英语中常称为“易熔电阻器”，在正常情况下具有普通电阻器的功能。一旦电路出现故障并超过其额定功率，它将在规定的时间内断开电路，以保护其他部件

的作用。安全电阻分为不可修复和可修复两种。

总结

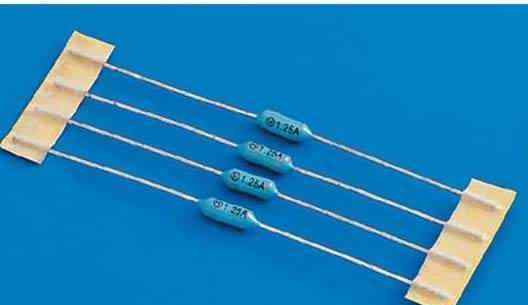

熔断电阻器由符号“F”表示，其形状类似贴片电阻器，有些类似圆柱形电阻器。贴片熔断电阻器通常用于主板，并且最常用于接口电路。它通常用于供应

在电路中，电阻的特点是电阻小，只有几欧姆，超过额定电流就会烧坏，从而在电路中起保护作用。

功能

它在电路图中起着保险丝和电阻的双重作用，主要用于电源电路的输出电路和二次电源的输出电路。它们通常具有低电阻、小

功率较大，作用是在过流发生时及时熔断，保护电路中其他元件不受损坏。当电路负载短路并且发生过电流时，安全电阻器

温度会在短时间内上升到500~600℃，然后电阻层被剥离，受热吹掉，起到保险的作用，达到提高整机安全性的目的

鉴别方法

虽然安全电阻广泛应用于电源电路中，但在不同的国家和制造商，电路图中的标记方法是不同的。

虽然目前注释符号不统一，但它们有共同的特点:

与一般电阻的标签明显不同，在电路图中很容易判断。

一般用于电源电路或二次电源大电流容量的低压或高压电路。

安全电阻上方只有一个色环。如附图所示，色环的颜色表示电阻值。

电路中，安全电阻与电路板上的长腿焊接在一起，远离电路板，便于散热和区分。

规范和标准:

RN1/4W，10ω安全电阻，色环黑色，功率1/4w；当8.5V DC电压施加到安全电阻器的两端时，电阻在60秒内增加到初始值的50倍以上。

RN1/4W，2.2ω安全电阻，彩环红，功率1/4w；当3.5A的电流通过时，电阻在2秒内增加到初始值的50倍以上。

RN1/4W，1ω安全电阻，色环为白色，功率为1/4w；当2.8A交流电流动时，电阻在10秒内增加到初始值的400倍以上。

替换

一旦发现熔断电阻烧坏，首先要找出烧坏的熔断电阻原来的固体，千万不要盲目更换，更不要用普通电阻更换。

如果没有相同规格的安全电阻器，可以按照以下方法进行紧急更换:

1.用串联的电阻和保险丝来代替

电阻和保险丝串联替代，安全电阻的电阻值、功率和规格。例如，如果原始安全电阻器的规格为10ω和2W，则可以选择该电阻器

10 ω/2w，熔断器额定电流I用公式I平方，r = 56% p。

其中r为电阻值，p为额定功率。这个例子表明额定电流应该是0.3A

2.直接换成保险丝

一些电阻小的安全电阻损坏后，可以直接换成保险丝。这种方法适用于1 ω以下的熔丝电阻，熔丝的熔断电流值可由原熔丝电阻按上述公式计算。

3.小电珠替代

小电珠有一定的电阻，当电流增大到一定值时，它的灯丝就会发光或烧坏。根据这一特点，可以有效替代安全电阻。普通手电筒小电珠的耐寒性

十欧姆到几十欧姆，额定电流几百毫安。维修可根据实际情况确定。

类型

根据工作方式的不同，安全电阻有非复合和复合两种。

非复合安全电阻器的外观与普通金属薄膜电阻器非常相似。当温度升高，达到过载引起的一定温度时，涂有熔断材料的不同电膜层或绕组匝会自动熔化

断路。非复合安全电阻应在电路板上悬挂空 5 ~ 10 mm。一旦熔断，应首先找出故障原因，排除后应更换相同的安全电阻。确保

电子设备的正常运行。非复式国产，型号RJ90。其功率为0.25 ~ 3W，电阻值为0.2ω~ 20kω。超过额定功率9 ~ 25倍时。可用于

60秒到1秒内吹出。

复合安全电阻器是一种圆柱形电阻器，它将普通电阻器与低熔点金属串联，然后将其密封在外壳中。电阻器的一端通过使用低熔点焊料与弹性金属片或金属焊接

丝绸。一旦过热，焊点首先熔化，弹性金属片或导线与电阻断开。这种安全电阻熔断后可以修复使用。RX90是可以复制的国货。

功率3 ~ 12w，电阻lω ~ 5.1kω，熔断时间从几十秒到几百秒不等。

如今，大多数电子和电器使用非复合保险电阻器。以下重点介绍他们的相关知识:

非复合安全电阻器有线绕、碳膜、金属膜、氧化膜和化学沉积膜。其中线绕式安全电阻器电阻低，适合在大电流下工作。四

膜式安全电阻是不可复合的主导产品，其基体为低熔点硼铅硅酸盐，含有少量钾、钠离子，形成相对松散的结构。加热后极易失效，

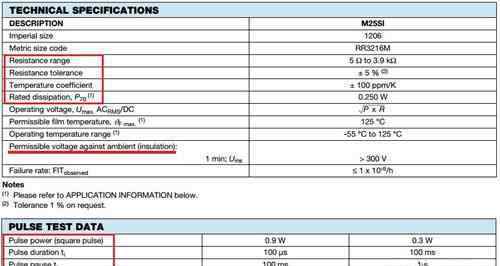

实现安全和保护。下表是薄膜熔断电阻器的主要技术指标:

熔断特性是安全电阻最重要的指标，是指当电路的实际功耗是额定功率的几倍时，经过一定时间的连续负载运行，保证电阻在规定的环境温度范围内熔断。

安全电阻广泛应用于电视机、音响、录像机和微机显示器。微机显示器的熔丝电阻多为低电阻，小容量。

常用于线扫描产生的低压、中压供电电路。安全电阻主要用于保护电视中的重要元件和器件，应用最广泛的是保护显像管灯丝。

在大屏幕彩电中，多用于保护集成电路、大功率晶体管、功率输出和线路输出电路。
