线材弯折试验机 线材弯折试验机操作步骤、角度调节详细介绍

1.本文的目的是:

为使实验人员能够正确使用压线试验机的测试设备，确保压线试验机的测试活动正确进行，特制定本程序。

2.适用范围:

适用于端线、数据线、扁平电缆、HDMI电缆、VGA电缆、DVI电缆、Mini Display Port电缆、带状线插头、电线等电线的往复弯曲和摆动疲劳试验。

3.参考文件:

符合UL817、UL498、IEC6088、IEC60320、JIS C 8306、CNS 10917等相关标准《电线组件和电源线的一般安全要求》，以及电线弯曲试验机操作说明。

4.操作说明:

4.1:角度调整:调整弯丝试验机的内部调整结构。调整装置如下图所示。必须垂直于一条线，旋转手柄在外面。

.。

摆角的调整:首先打开试验机的侧门，松开电机接头处转轮与连杆之间的连接螺钉，调整连杆的位置，移动滑块。这时，摆动机构上的指针与刻度盘的角度相对应。选择所需角度后，锁定螺钉。

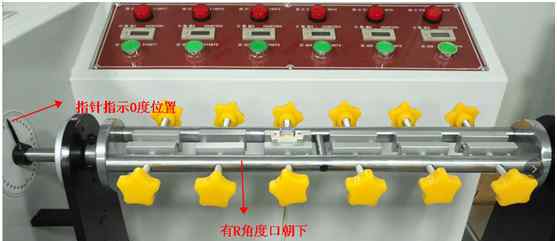

4.2连接220伏电源，打开电源开关，产品夹口朝下。

.。

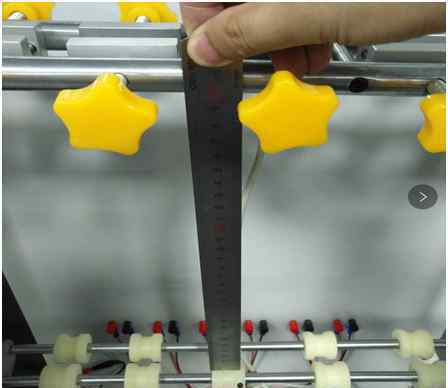

4.3调整底部导杆的高度

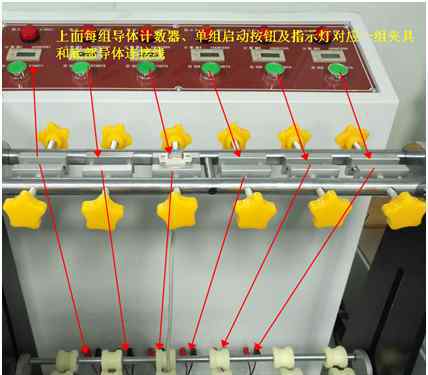

4.3.1高度固定后，底部导杆上的导槽对应每组夹具。

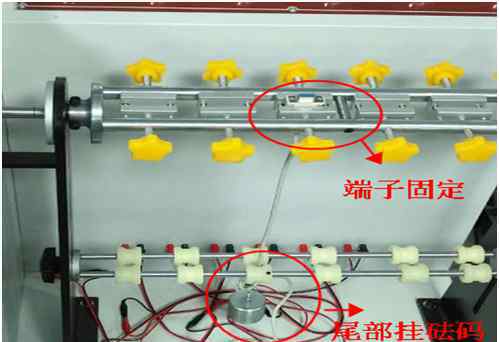

4.4将样品通过导杆，并将测试样品线的端口固定在夹具上。有必要将试验串联起来，并将样品的两根末端导线连接到导电端子的两根导线上。并按要求悬挂相应重量的重物。

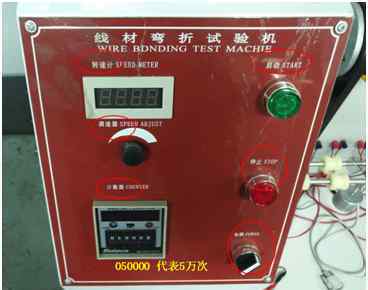

4.5测试频率设置:将总计数器设置为“N”模式，设置所需的测试频率，按下总计数器的复位键。同时，按下导通计数器的复位键，复位每组导通计数器。

4.5.1按下启动按钮，然后旋转调速器调整到所需的速度值。折弯机启动，达到设定次数自动停机。

4.5.2在测试过程中，如果某一工位的被测导线已经弯曲断裂，该工位的导电计数器将变为停止计数，可以停机检查。其他站的样本可以继续测试直到结束。

4.8试验结束后，关闭仪器电源开关，从夹具中取出样品，检查样品情况。检查样品的绝缘层和内部铜线是否破损，并根据相关标准判断试验是否合格。

4.7产品样品要求:

5.注意事项:

5.1设备未经培训不得操作。

5.2测试过程中，如有异常情况，按下停止开关或电源开关，通知维修人员进行测试，排除故障后方可使用。

5.3连接设备的电源线必须可靠接地。

6、设备维护和保养:

6.1日常清洁仪器及附件表面的灰尘，保持仪器清洁干燥。

6.2定期给传动部件添加润滑油。

6.3操作人员每月至少操作一次设备，确认仪器状态，熟悉设备使用情况。
