电流和电压:

一、电路

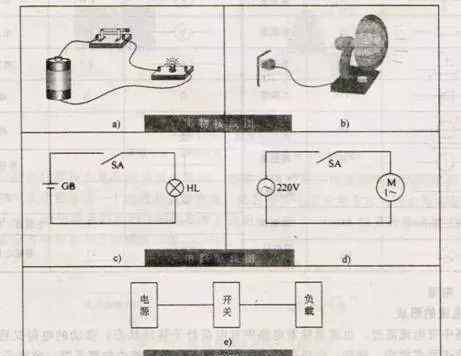

如图1-1a所示,干电池和小灯泡通过开关和电线连接。只要开关闭合,电流流动,小灯泡就会点亮。同样,当电风扇接通电源时,只要开关闭合,电流流动,电风扇就会转动。电流流过的路径叫做电路。

图1-1c和d是描述具有电气符号的电路连接的图,这些图被称为电路示意图,或简称为电路图。

图1-1e是用功能块表示电路中各部分之间关系的图,称为方框图。

在以上两种电路中,电源是提供电能的装置;开关是控制开和关的控制装置);指电路;小灯泡和电机是消耗电能的设备,称为电器,也称为负载;电线在电路中起连接作用。

二、当前

1.电流的形成

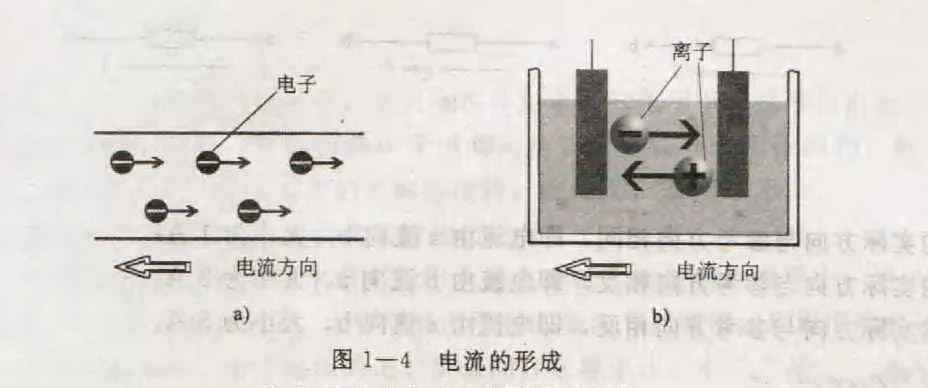

电流通过电路,意味着电路中有一个处于运动状态的电荷,运动的电荷也是载流子。载流子是多种多样的,比如金属导体中的自由电子,电解质中的离子。在外加电压的作用下,载流子的规则浪涌形成电流。

2.水流的方向

习惯上规定正电荷运动的方向是电流的方向,所以电流的方向实际上与电子运动的方向相反。

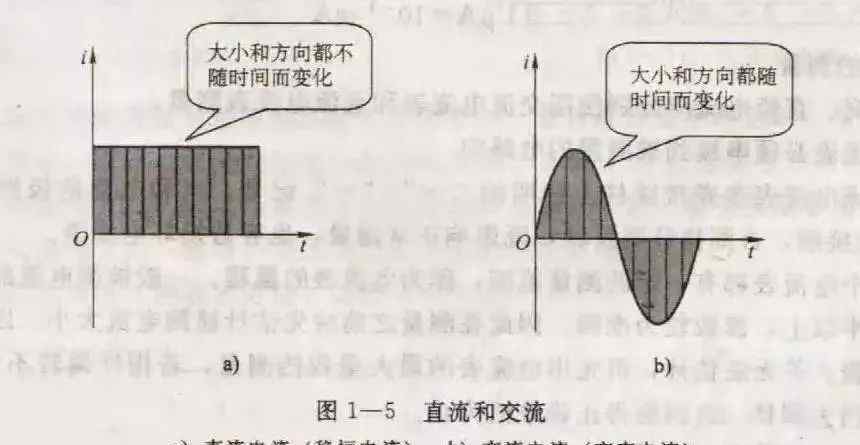

如果电流的方向和大小是恒定的,它被称为稳定电流,简称DC,由DC表示。如果电流的大小和方向随时间变化,那就是交流电,简称AC。例如,在图1-1所示的电路中,小灯泡由DC电源供电,称为DC电路;电风扇由交流电源供电,称为交流电路。

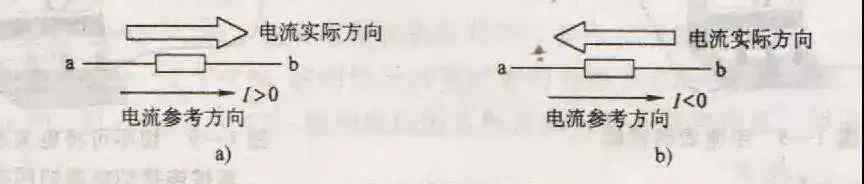

在分析和计算复杂的DC电路时,通常很难确定某一电流的实际方向。此时可以任意假设一个电流的参考方向,然后根据电流的参考方向求解方程。如果计算结果I >: 0,表示电流实际方向与参考方向相同;如果计算结果为1

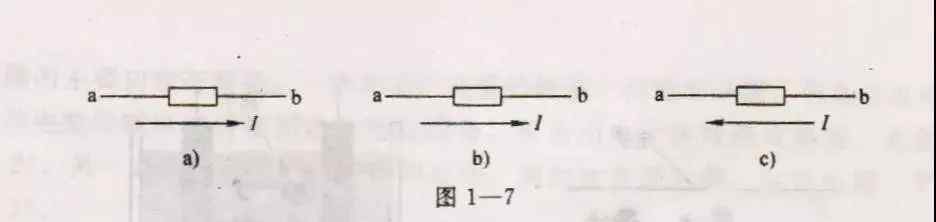

在图1-7所示的电路中,已经选择了电流参考方向。众所周知,I1=1 A,I2 =-3A,i3 =-5a,所以试着指出电流的实际方向。

解决方案:

I1的实际方向与参考方向相同,即电流从a流向b,大小为1a;

I2的实际方向与参考方向相反,即电流从B流向A,大小为3A;

I3的实际方向与参考方向相反,即电流从a流向b,大小为5A。

3.电流的大小

在单位实践中,通过导体横截面积的电荷越多,流过导体的电流就越强。如果在t时间内通过导体截面积的电荷为Q,则电流I可由下式表示:

I=Q/t

电流的单位名称是安培,简称安培,用符号a表示;电量单位的名称是库仑,简称库,用符号C表示..公式中,I,q,t的单位分别为a,c,s。常用的电流单位是毫安和微安。

1Ma=10-3A

1μa = 10-3mA

4.电流测量

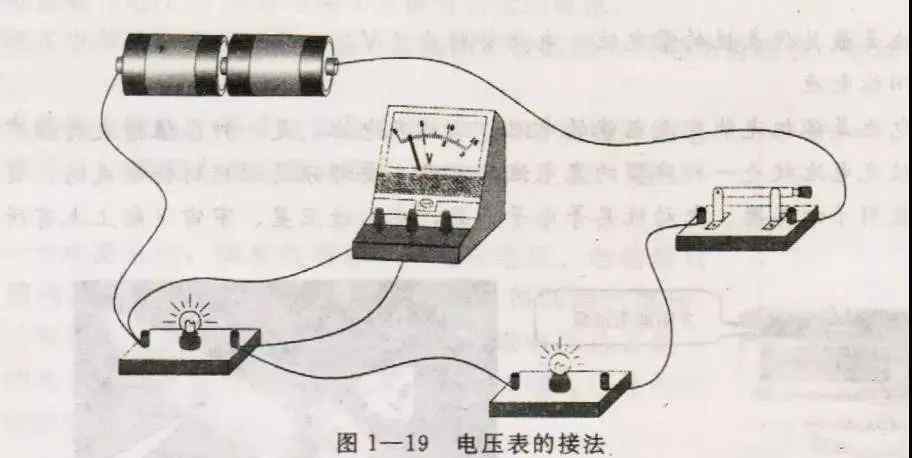

合理选择电压表的量程与电流表的量程相同。
